Enlever un chauffe-eau / Baignoire

Bonjour,

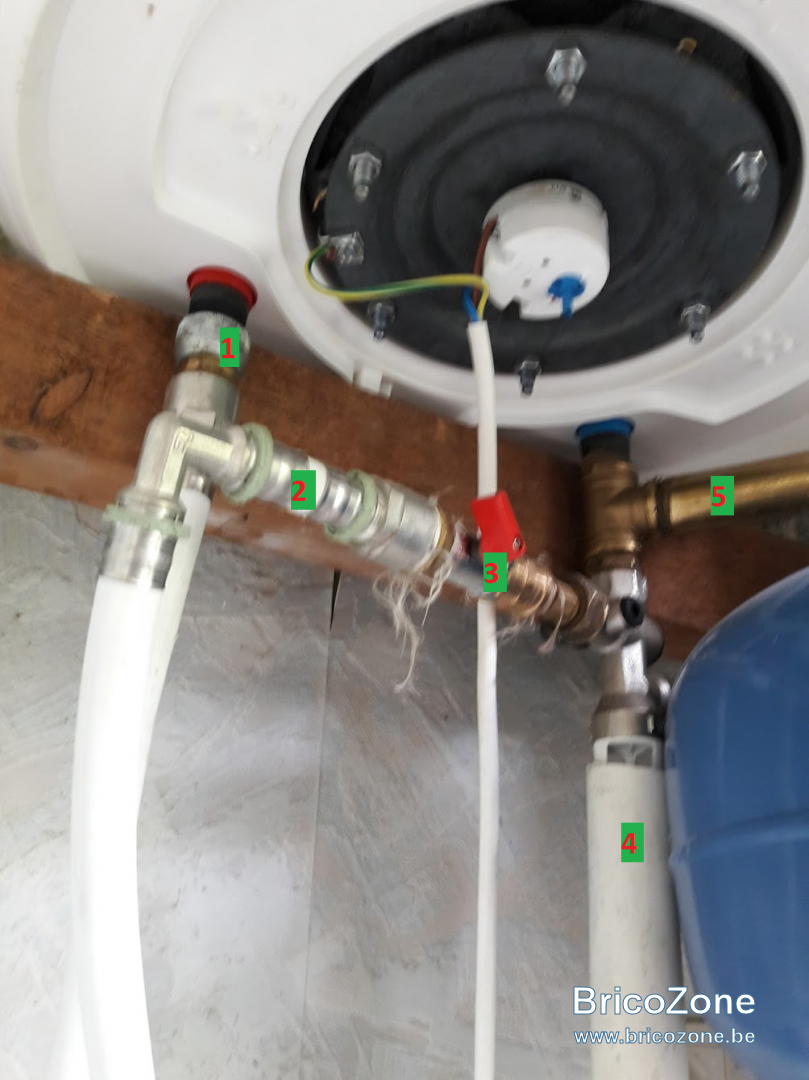

je suis en train de refaire ma salle de bain entièrement et je suis arrivé à l'étape où je dois démonter la baignoire et le chauffe-eau. Ce qui suit peut-être paraître bête mais c'est juste pour valider ma compréhension du système, à corriger si je me trompe ). La baignoire reçoit de l'eau froide du circuit et de l'eau chaude de chauffe-eau. Le chauffe-eau est alimenté par le circuit en eau-froide(2) qu'il chauffe et fourni en eau chaude(1) en sortie vers la baignoire. Je me base sur les couleurs pour ces affirmations. Il y a également le vase d'expansion en bleu relié via le tuyau 5. J'imagine que le (3) est la vanne d'arrivée d'eau. Je me demande toutefois à quoi sert le tuyau 4, il semble s'agir d'une évacuation, mais qu'évacue-t-elle?

J'aimerai savoir comment faire pour la vider afin de la déplacer. Cela se fait-il en fermant la vanne (3) d'arrivé et en dévissant le tuyau de sortie (1) pour laisser couler l'eau du chauffe-eau dans un saut/autre? Il y a-t-il un retour d'eau à prévoir venant du tuyau coté baignoire. Il faudrait que je vérifie, mais il me semble qu'en plus de chauffer l'eau de la baignoire, le chauffe-eau chauffe également l'eau pour un robinet situé dans une chambre à l'étage supérieur. J'imagine que l'eau va redescendre et effectivement ressortir.

Concernant la baignoire, j'imagine qu'il suffit uniquement de désassembler la baignoire du tuyau d'évacuation. J'ai déjà retiré tous les points de fixation au sol et aux murs.

Merci.

Bonjour,
Le 4 est l'évacuation du groupe de sécurité (sorte de soupape de surpression, qui laisse échapper un peu d'eau à chaque chauffe du boiler- les plombiers corrigeront)

Pour vider le boiler je pense qu'il y a moyen en fermant la vanne 3 et en utilisant la vanne de purge du groupe de sécurité (les plombiers corrigeront )

Pour ôter la baignoire, oui, déconnecter l'évacuation (prévoir un bouchon pour les odeurs)

Ok très bien je vais tester cela.

Merci

Pour info j'ai utilisé la vanne de purge, mais ce moyen m'a été déconseillé par un plombier que j'ai croisé par après. Il a fallu également déserré légèrement la sortie d'eau chaude afin de créer un appel d'air.

Bonne journée

Pour l'appel d'air il suffisait d'ouvrir un robinet

Pour la vis de purge, quelle raison t'a-t-il donnée ?

Les robinets étaient ouverts mais celà n'a pas suffit semble -il. Il m'a dit qu'en utilisant cette purge il y avait un risque d'une nécessité de remplacement d'un joint. Je lui redemande les infos quand je le recroise.

Yannick

Un robinet ouvert suffisait; le problème est que ceux montés sur les lavabos ont un clapet anti retour intégré...
