Escalier BETON METAL quart tournant bas.

Bonjour ,

Je n'ai pas trouvé une partie présentation alors je me permets d’écrire directement ici.
tout d'abord chapeau bas Lionel pour votre site et le temps que vous consacrez à aider les personnes.
Le problème qui m’amène a vous écrire concerne bien sûr un escalier en quart tournant gauche. Nous avons signé un CMI avec un constructeur , le moment est venu de choisir l'escalier et nous hésitons entre le métal ou béton en crémaillère sans nez de marche.

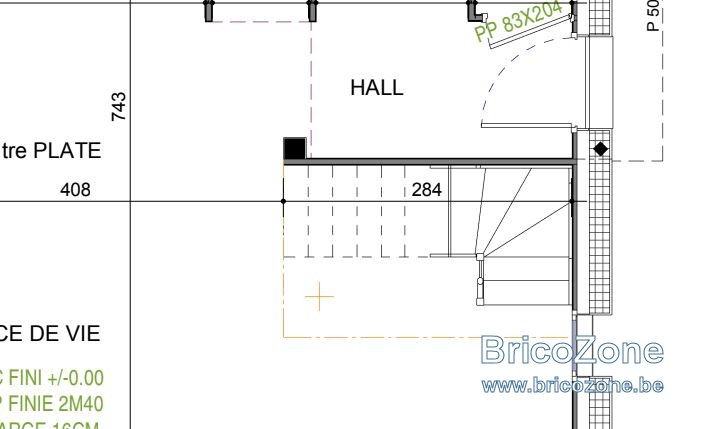

Le constructeur a prévu une trémie de 284 x 170. la trémie est large puisque nous prévoyons de faire passer le conduit du poêle dans la trémie.
-L'escalier serait de largeur de 85cm
-Une fenêtre bloque le reculement de départ à 140 elle se trouve à 143 du mur.le constructeur nous a dit que l'on pouvait déplacer cette fenêtre de 20cm Max sans modifier le permis de construire.
-la hauteur sous plafond est de 240
-hauteur de l'escalier 273.
- L'escalier pour l'instant prévu possède 14 marches en comptant le palier. Parmi les fabricants d'escalier métal certains nous ont dit qu'il manquait une marche car la hauteur de marche serait supérieur à 19 (19,5). Giron je crois dans les 23.8.
en rajoutant une marche il faudrait décaler la fenêtre pour diminuer en hauteur de marche . En faisant cela on diminue également le giron et passe au dessus de 63 pour la loie blondel.
D'autres nous ont dit que c’était bien comme cela en 14 marches
Que me conseillez vous? quel est pour vous la meilleur solution?

Merci d'avance

Bonjour kevinlc,

Si la fenêtre n'est pas une porte-fenêtre, il est possible de faire partir la première marche sous cette fenêtre (il suffit de connaitre sa hauteur et sa distance du mur. Dans un logement, il est tout-à-fait possible d'avoir des marches de 19,5 cm de hauteur.
- avec 14 marches de 19,5 cm de hauteur ,le giron sera de 23,9 cm pour une pente de 39,2° et un pas de foulée de 62,9 cm :



- avec 15 marches de 18,2 cm de hauteur ,le giron sera de 22,2 cm pour une pente de 39,35° et un pas de foulée de 58,6 cm :



Le pas de foulée "standard" doit être entre 60 et 64 cm, mais la valeur couramment utilisée est de 57 à 65 cm.
Un giron de 22,2 cm est un peu court mais il est recommandé dans ce cas de faire un nez de marche pour obtenir une profondeur de marche de 25,2 cm.
Attention, si vous faites un escalier métallique avec un limon central, il faut prévoir une marche palière pour que ce limon soit fixé sur le côté de la dalle.

Bonne journée,

Lionel.

Merci beaucoup Lionel de prendre le temps de me répondre.
La fenêtre est une baie fixe de 60 cm de largeur situé a 143 du mur. Je ne peux pas la surélever du sol. Par contre je peux la déplacer de 20cm MAX.

J'ai donc réalisé plusieurs cas a voir ci dessous:

BÉTON:
Notre préférence en esthétisme, il serait enduit et peint à la peinture epoxy sans nez de marche.
Si je comprends bien il n'y a pas besoin de marche palier pour ce type d'escalier?

-Solution 1 en 14 marches sans marche palière avec un recul de 140
Pas de foulée: 63.7 Giron:24.67 Angle : 38.3 hauteur de marche : 19.5
Escalier 14 BETON sans marche paliere.JPG

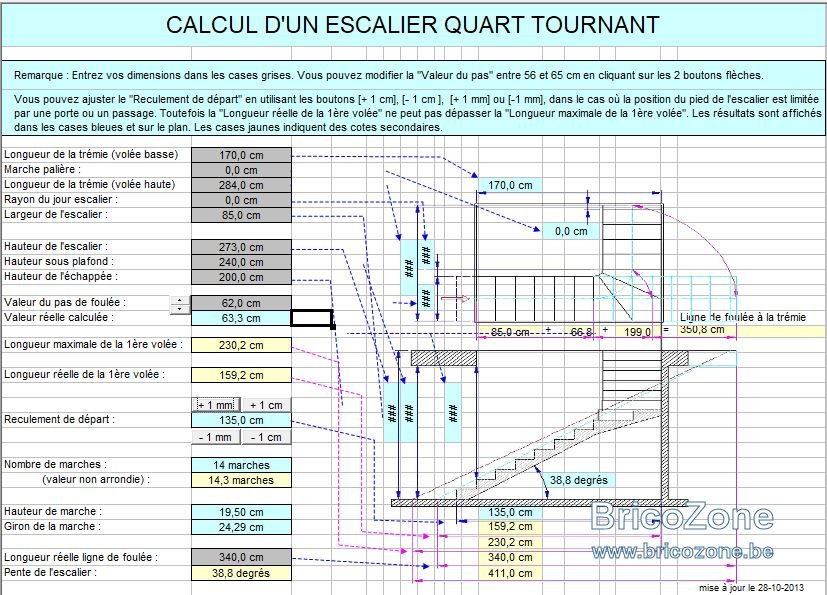

-Solution 2 en 14 marches mais un recul de 135 pour diminuer un peu la foulée.
Pas de foulée: 63.3 Giron: 24.29 Angle: 38.8 hauteur de marche: 19.5
Escalier 14 BETON sans marche paliere 2.JPG

-Solution 3 Passer l'escalier en 15 marches en déplaçant la fenêtre de 20 cm pour avoir un recul de 156
Pas de foulée: 60.5 Giron:24.05 Angle: 37,1 Hauteur de marche : 18,20
Escalier 15 BETON sans marche paliere.JPG

METAL:
L'escalier ne serait pas en limon central mais avec deux limons en forme crémaillère, je pense qu'il faut également une marche palière.

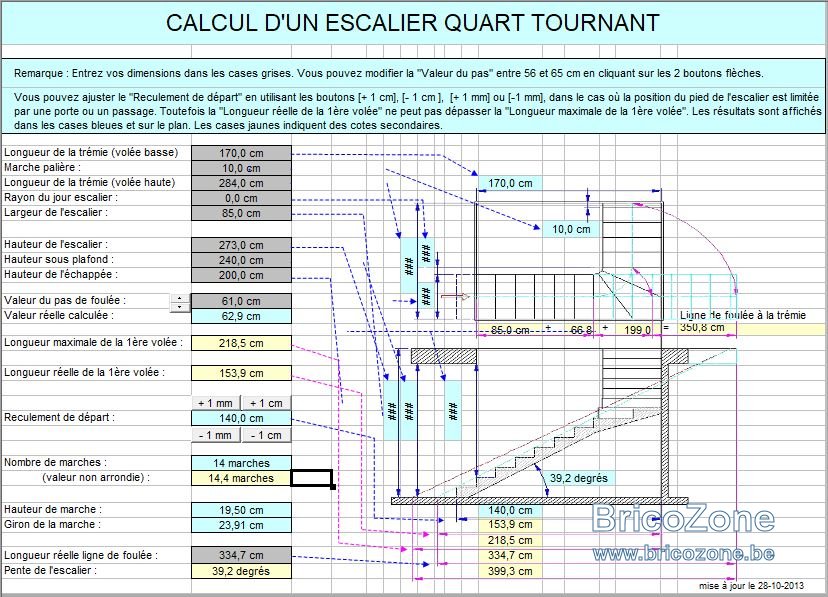

Solution 1 14 marches Recul de 140 en laissant la fenêtre comme elle est
Comme vous l'avez calculé
Pas de foulée: 62.9 GIRON: 23.91 angle : 39.2 Hauteur de marche: 19.5
Escalier 14 marche paliere.JPG

Solution 2 en passant en 15 marches en déplaçant la fenêtre en recul de 158 ce qui je pense sera trop.
Pas de foulé: 59.9 GIRON : 23.53 angle : 37.7 Hauteur de marche: 18.20
Escalier 15 marche paliere.JPG

Pour le métal je retiens la solution 1, je pense que le Giron est plus important que la hauteur de marche.
mais pour le béton je ne sais pas ce qui est le mieux. j'ai peur que la valeur de foulée supérieur à 63.7 soit trop importante. Pourriez vous me dire quelle est la meilleure solution ou si vous avez d'autres solutions.

Merci beaucoup Lionel.

Bonjour kevinlc,

Pour un escalier en béton, la marche palière est obligatoire pour la reprise des fers à béton de la paillasse avec ceux de la dalle de l'étage :



Un pas de foulée de 63,7 cm est tout-à-fait correct (la limite étant de 64 à 65 cm).

La solution 3 en béton est correcte, et les 2 solution métalliques sont aussi correctes, mais je pense que la solution 2 sera plus confortable avec une hauteur de marche de 18,2 cm.

Toutes les solutions sont correctes (à condition de prévoir la marche palière pour les versions en béton). La meilleure solution sera toujours celle ou la pente est la plus faible avec la hauteur de marche la plus faible et le giron le plus grand. Ensuite certaines personnes privilégient la plus faible hauteur de marches tandis que d'autres préfèrent le plus grand giron.

Bonne journée,

Lionel.

Bonsoir, merci Lionel
Donc marche palière également pour le béton, alala dur dur de faire son choix entre:
- petit Giron 23.5 Hauteur 18.20 foulée: 59.9 Angle: 37.7
-Giron : 24.30 Grande Hauteur 19.5 foulée: 63.3 Angle:38.8
Pour la solution 3 comme vous dite j'ai vraiment peur qu'un Giron de 23.5 soit trop peu pour la descente?? , à moins que sur un escalier métal sans contre marche cela soit mieux?

Bonjour kevinlc,

Un giron de 23,5 cm est correct, si c'est un escalier en béton, vous pouvez faire un petit nez de marche qui augmente la profondeur de la marche. Pour un escalier en métal sans contremarche, vous devez prévoir un recouvrement de marches d'environ 3 cm pour la sécurité. Comme les 2 versions sont correctes, c'est a vous de choisir celle qui vous convient le mieux.

Bonne journée.

Bonjour, ok merci. Et ben c'est vraiment un métier de concevoir un escalier. Beaucoup d'éléments à prendre en compte.
Pour le béton, nous ne voulions pas de nez de marche pour une question d'esthétisme. C'est pour ça que j'ai peur d'un giron de 23,5.

Si je comprends bien si je choisi la solution des 15 marches en métal (giron de 23,5) la profondeur de marche serait agrandie à 26,5 avec le recouvrement de marche?

Je vais aller ce week end avec un mètre chez des fabricants d'escalier voir leur showroom pour se rendre compte des hauteurs de marche

Oui, c'est bien ça : les marches droites auront une profondeur de 26,5 cm.
