Étagère mur en pierre

Dimm

• 4 Mai 2020

• #1

Bonjour, je voudrais mettre des étagères dans ma cave sur un mur en pierre donc pas plat.

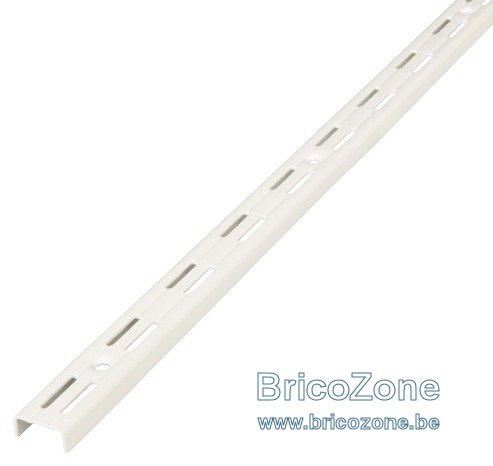

J'étais parti sur une crémaillère double.

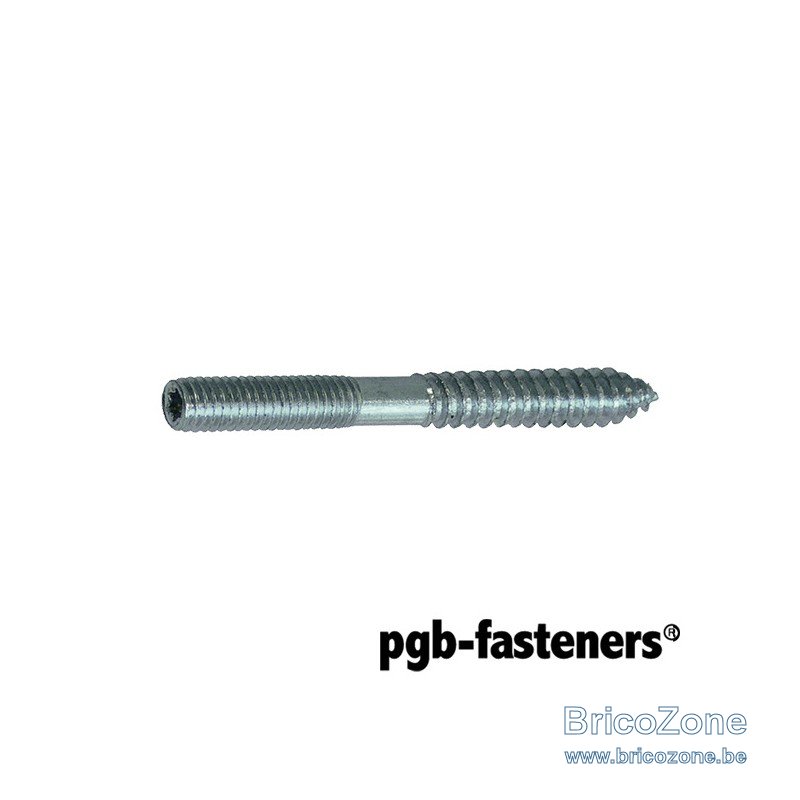

Ma question est comment je fixe la crémaillère sur le mur ? Est ce que utiliser des goujons deux filets avec un système d'écrou et de rondel vous semble une bonne idée ?

Est-ce que vous connaissez autre chose ? Je cal avec des rondelles ?

Longueur du mur 3m50, hauteur 1m70, humide



norobis

• 4 Mai 2020

• #2

Ce n'est qu'une idée mais pourquoi pas plus simplement des tiges filetées "au mètre" et du scellement chimique, ca sera moins cher à mon avis. Puis le réglage de l'equerrage avec un écrou devant et un écrou derrière la crémaillère.



Dimm

• 4 Mai 2020

• #3

J'aime bien l'idée, mais on est d'accord que ça va me prendre plus de temps et de chipotage que de mettre une simple cheville ?



A

A.L.

• 4 Mai 2020

• #4

Des "bêtes" vis-chevilles à frapper avec des cales derrières les crémaillères pour "rattraper" les irrégularités du mur.
Cales de bardage en plastiques puisque c'est humide. (Vont de 1 à 10 mm d'épaisseur)



chuferlu

• 5 Mai 2020

• #5

Dimm a dit:

Bonjour, je voudrais mettre des étagères dans ma cave sur un mur en pierre donc pas plat.

J'étais parti sur une crémaillère double.
Ma question est comment je fixe la crémaillère sur le mur ? Est ce que utiliser des goujons deux filets avec un système d'écrou et de rondel vous semble une bonne idée ?

Est-ce que vous connaissez autre chose ? Je cal avec des rondelles ?

Longueur du mur 3m50, hauteur 1m70, humide

Voir la pièce jointe 65197
Voir la pièce jointe 65198

Cliquez pour agrandir...

Non ça ne m paraît pas une bonne idée.
S’il y’a beaucoup à combler entre la crémaillère et le mur cest le goujon qui va supporter tout le poids.
Les trous des crémaillères ne sont pas tres gros, 6 mm ?
Il te va falloir forer impec,,tant en aplomb qua niveau, et super droit, dans des pierres???
Scellement comme dit noribis et cales pour plaquer contre le mur comme dit AL.
Il n’y a pas moyen qu’elles posent sur quelque chose?
Et ces crémaillères qui viennent d’Asie je sais pas pour une cave humide



norobis

• 5 Mai 2020

• #6

Dimm a dit:

J'aime bien l'idée, mais on est d'accord que ça va me prendre plus de temps et de chipotage que de mettre une simple cheville ?

Cliquez pour agrandir...

Pas sur. Le trou vous allez de toute façon devoir le faire pour mettre la cheville. Après il y a bien un endroit de votre mur où vous serez contre non ? Parce que même du 6mm en cisaillement ça supporte déjà pas mal. (surtout x 3 trous par rail x 2 rails minimum)
Alors avec au moins 3 points , les equerres céderont sans doute avant les tiges
Les cales sont eglament une bonne solution, c'est un peu plus de boulot si les espaces à combler sont variables et " profonds"



D

dhta

• 5 Mai 2020

• #7

Sur ce type de crémaillère, il faut que la tête de vis rentre exactement dans l'empreinte, sinon il est impossible de glisser une équerre à cet endroit! Donc ça limite le choix de vis. J'ai déjà rogné l'équerre pour que ça passe quand je n'avais pas le choix de mettre une plus grosse vis mais c'est pas super.
Ensuite, mettre des cales sur un mur qui n'est pas droit n’empêchera pas la crémaillère de vriller! Bon, il y aura toujours moyen si c'est pas trop fort de redresser l'équerre en la vissant dans le bois de l'étagère mais de nouveau, c'est pas génial.
Enfin, pour forer dans une pierre irrégulière sans dévier, il faut un peu d'expérience. Et quand malheureusement le trou que l'on doit faire tombe à proximité ou dans un joint, cela peut vite devenir la galère...
Sinon, si on part du principe que l'on condamne l'emplacement du trou, je partirai sur l'idée de norobis, avec de préférence le pied de la crémaillère qui repose sur le sol.
Je partirais plus sur les idées du sujet réalisation étagère garage
Peut-être éventuellement fixer une plaque épaisse de contreplaqué marin contre le mur et mettre les crémaillères dessus?



Dimm

• 5 Mai 2020

• #8

@chuferlu
Effectivement le forage d'aplond dans la pierre j'y croit moyen ... pour les crémaillères je comptais les commandés ici : Tecniba , d'habitude je place la crémaillère en haut et en bas, puis je fort les trous intermédiaire à travers.

@norobis Comme dit @dhta si je met des tiges filletée je ne saurai pas mettre d'équerre à cette endroit là ... bien vu ! Même problème avec le goujon en faite.

- soit je met une plaque de bois mais avec l'humidité j'hésite
- soit je tente cheville et calage avec cale plastique
- soit il existe pas une cheville, ou un goujon ou une tige filletée creuse qui me permettrai de régler la profondeur ou même un truc comme en plomberie pour fixer les mitigeurs, si je dévie en forant je pourrais corriger ? Voire même quelle chose avec plusieurs trou comme pour certains blochet électrique ?

- ...



Dimm

• 5 Mai 2020

• #9

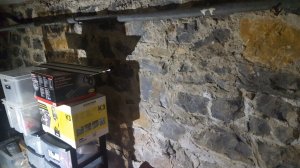

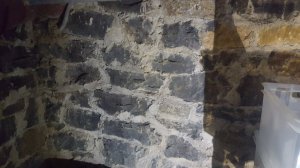

Voici une photo du mur, je dois avoir +- 3 cm de différence si pas plus par endroit ... de la pierre quoi ..



norobis

• 5 Mai 2020

• #10

Et vous avez déjà acheté ces étagères à crémaillères ? Parce que des étages en tôle galva sur pied ça marche aussi



Dimm

• 5 Mai 2020

• #11

Non j'ai pausé la question avant de commander ...

Je vais allez jeter un œil du coté des étagères alors ... si quelqu'un à des liens je suis preneur ...



chuferlu

• 5 Mai 2020

• #12

J’insiste : la crémaillère ne me parait pas une bonne idée. Du tout.
C’est un truc pour les appartements, bibliothèque, intérieur ikea...
J’avais passé des foto de plusieurs étagères chez moi, aucune de crémaillère
La seule que j’avais acheté, je lui ai adapté un enrouleur de câble d’aspirateur, remplacé par une ficelle et ça me sert comme cordeau au jardin. Pour ça c’est bien, yavait les trous, cest plat, ca s’enfonce bien dans la terre.

Une question, qu’est-ce ce que tu comptes mettre sur cette étagère?

Pour le fun, si j’avais un client insistant
Pour mettre ça il faut un aplomb et un fond d’équerre, pour qu’elle ne parte pas dans tous les sens.

je fais des beaux trous de 20 la ou vont les vis
Je prends un manche de bois, un pued de chaise, un chevron plus ou moins du diametre..je fais une ebauche de pointe et je l'enfonce a la massette, fil a plomb scie a dos, et je visse dedans ( le vieux système des cougnets)
Mais comme c’est une cave je vois venir les objections, et même si ça tiendrait autant que la crémaillère, je place une tige en fer (clou?) dans chaque trou en guise daccroche et je bourre au ciment a prise rapide, je mets les plotches d’aplomb avec une regle, j’attends que ça refroidisse et je fore, cheville etc.

Mais une fois les trous bien fait, barre a beton du même diamètre et enfoncer a la massette, sans chimique ,,je te mets au defi de l’enlever avec les rugosités
Faut une bonne foreuse et forer droit (une ebauche de 8 aiderait)



Dimm

• 6 Mai 2020

• #13

@norobis je laisse tomber les étagères, c'est moins profond et je vais être ennuyer avec tout les montants, et je vais perdre en flexibilité.

@chuferlu c'est pour mettre tout ce qui est digne d'un bricoleur, de l'outillage, du matos en tout genre, des pots de peinture etc ... au niveau foreuse je pense avoir ce qu'il faut, j'ai aussi une carotteuse bas de gamme, mais je me vois pas commencer à carotter de la pierre pour une étagère.

Mais si la crémaillère c'est pas une bonne idée, que les étagères je trouve pas ça terrible non plus il me reste quoi pour ranger ma cave ?

Des taquets en bois ? Une grande plaque de bois avec tige filetée ? ou j'ai pensé aussi me fixer au sol et au plafond ? J'ai vu aussi des chevilles laiton à filetage intérieur métrique, mais si je fort pas droit ma tige filetée partira en sucette.

Bon la suite demain, on dit que l'inspiration viens en dormant ...



heureuxproprio

• 6 Mai 2020

• #14

Moi je ferais avec des chevrons 6x5 verticaux tous les 50cm fixés solidement en 3 points au scellement chimique (tige filetée de10)
Des jolis panneaux osb en 18mm par dessus et ensuite les équerres renforcées fixées proprement sur les panneaux et des longueurs d'osb poncé posé sur les équerres.
Chevrons et panneau osb sans contact avec le sol bien sur.



chuferlu

• 6 Mai 2020

• #15

Sur un mur comme ça, soit tu le redresses ou au moins les appuis
Soit tu poses
Soit tu pends

Pour des trucs lourds dans une remise au mur incliné et pas très régulier (mur de soutènement en béton ) j’ai foré des trous de 12 je crois en verifiant avec un niveau, j’ai placé des bout de barre à béton du même diam, placé deux potrelles de 20cm x5cm de 4 m, celles du cofrage, et jai pendu une chaine du plafond, jai mis las barres dans les maillonset recoupé juste derrière
Ca tient depuis plus de 20?ans
C’est pour des trucs lourds (sac ciment, peinture, et tous les sours habituels)
Le niveau parfait ne me préoccupait pas trop, mais a chaque maillon j’ai chaque foir prefere celui du haut comme ca si ca roule, ca va vers le mur



Dimm

• 6 Mai 2020

• #16

Merci à tous pour vos idées et précisions ! Ya plus qu'à ... se décider lol



Adadas

• 18 Septembre 2022

• #17

Dimm a dit:

Merci à tous pour vos idées et précisions ! Ya plus qu'à ... se décider lol

Cliquez pour agrandir...

Bonsoir. Je déterre ce topic. Comment avez-vous procédé finalement ? Si vous avez placé des étagères à crémaillères, est-ce que vous en êtes content ? Ou est-ce que vous le regrettez ?



Dimm

• 19 Septembre 2022

• #18

C'est marrant de relire le post, j'avais complètement oublier. J'ai utiliser des chevron de récup en chêne. Plateau en osb soutenu par du sls. Les chevron de récup on un peu moisi en surface. Les pieds sont pausé sur un petit morceau de liège. Je suis très content. Tout est rempli. Ferai une photo...



chuferlu

• 20 Septembre 2022

• #19

Dimm a dit:

C'est marrant de relire le post, j'avais complètement oublier. J'ai utiliser des chevron de récup en chêne. Plateau en osb soutenu par du sls. Les chevron de récup on un peu moisi en surface. Les pieds sont pausé sur un petit morceau de liège. Je suis très content. Tout est rempli. Ferai une photo...

Cliquez pour agrandir...

Un petot coup d'huile minerale et le moisi s'en va.
C'est pas quil est dérangeant en soi, mais c'est un signal d'humidité , en tout cas trop pour conserver un bois sain, et du coup une porte d'entrée aux xylophages .
Le mazout dilué a la vraie térébenthine fait tres bien l'affaire, et ca ne sent que 15 jours. Aver cypermetrine, ou pas.
