Évacuation machine à laver

W

woookash

• 4 Avril 2019

• #1

Bonjour,

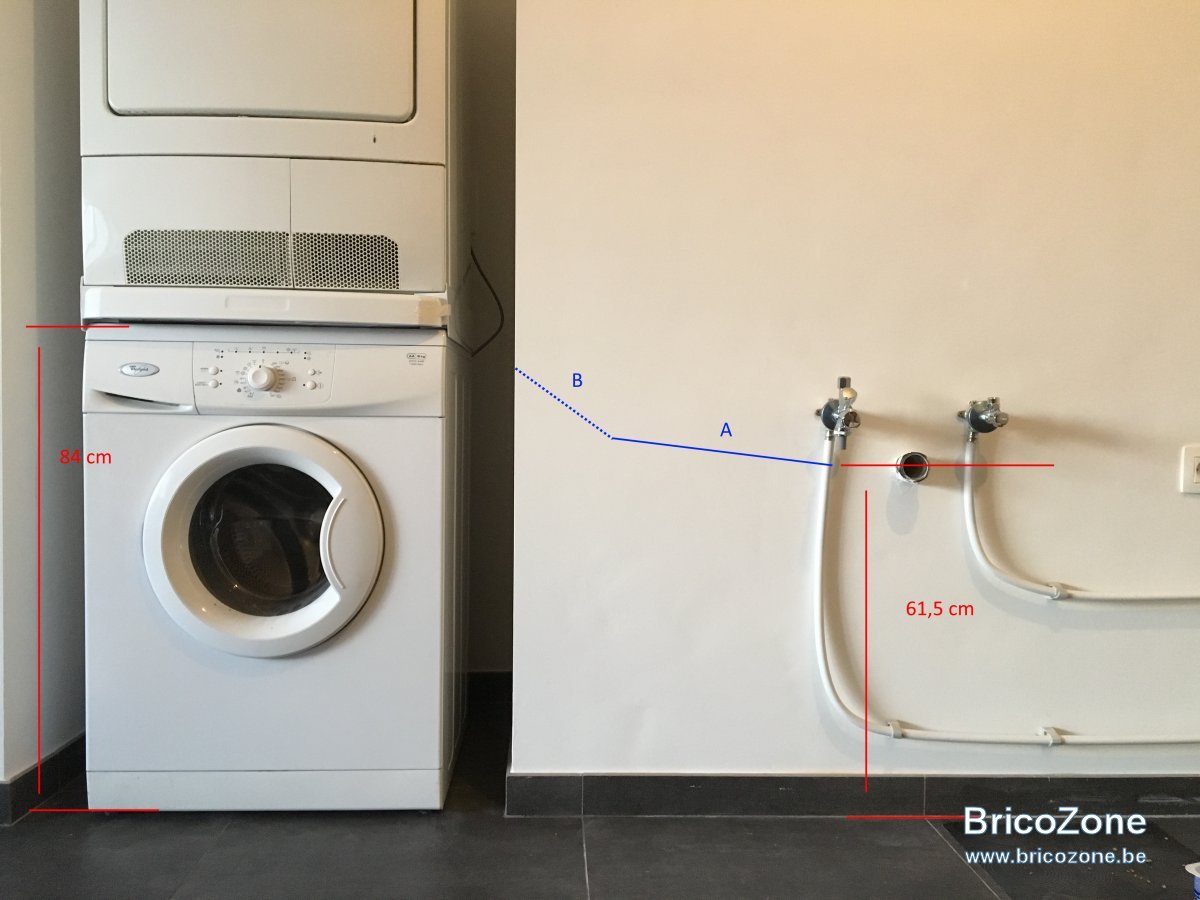

Voici l'état actuel de ma cuisine, et l'emplacement des machines.

Je cherche à déterminer comment connecter l'évacuation pour la machine à laver, ce que j'imagine est:

Le morceau A en pente légère (de combien ?), et ensuite le morceau B (en pointillé) passerait à travers le mur (c'est du Ytong) toujours en pente pour finir avec le siphon sur le côté, le long de la machine à laver.

Ce que j'ai du mal à déterminer, c'est quelle est la pente minimale ? Et à quelle hauteur maximale mon siphon peut-il se trouver pour que cela ne pose pas de problème à la machine à laver ?

Merci beaucoup !!



belgotux

• 4 Avril 2019

• #2

L'eau est éjectée par la pompe de la machine à laver, certaines machines vont même jusqu'à relevé à 1.5m au dessus d'elle. Donc pas de souci de pente



Noviman

• 4 Avril 2019

• #3

Bonjour,
hauteur maximal pour le siphon je le mettrai à hauteur du haut de la machine , la pompe d évacuation de la machine est assez puissante pour envoyer assez haut , niveau pente vous pouvez mettre quasi plat (1cm voir 2cm par mètre )

Vous aurez jamais de problème si c est bien fait .



W

woookash

• 4 Avril 2019

• #4

Merci beaucoup, je suis un peu rassuré
Niveau diamètre de tuyau, 40 mm devrait être suffisant ?



Prospiikt

• 4 Avril 2019

• #5

woookash a dit:

Merci beaucoup, je suis un peu rassuré
Niveau diamètre de tuyau, 40 mm devrait être suffisant ?

Cliquez pour agrandir...

c'est parfait comme diametre



W

woookash

• 4 Avril 2019

• #6

C'était le but, mais le plombier était dans l'idée de faire la fin uniquement à la fin, et entretemps, l'eau à coulé sous les ponts..donc je veux juste avoir une idée de ce qui semble "correct" à faire (ou faire faire) pour finir



Prospiikt

• 4 Avril 2019

• #7

fafalili a dit:

bête question pq ne pas avoir placer ce qu'il faut dans le coin machine ?

Cliquez pour agrandir...

On dirait un placement pour un lavabo . Vu qu il y a deux robinet schell . Et l evacuation au millieu . Deja quand tu vois le plafonnage et carrelage parfait. Et tu vois les deux arrivee d eau en mode bourrin haha . J espere bien que vous avez couper les ponts avec ce plombier



W

woookash

• 4 Avril 2019

• #8

Oui, sorry, c'est bien l'emplacement pour le lavabo sur la photo, à ça on doit rajouter de quoi évacuer et arriver pour: machine à laver, lave vaisselle (et évier).

Dixit le gars qui est passé pour la cuisine ajd, 61 cm de hauteur pour l'évacuation c'est "un peu haut".

Et je confirme que ce plombier ne remet plus les pieds dans notre appart, ce fut assez décevant comme collaboration..



W

woookash

• 4 Avril 2019

• #9

J'ai une dernière chose pour laquelle je ne sais pas trop comment faire, c'est le perçage de B sur la photo, qui devrait se faire à travers le coin du mur. Il s'agit d'un mur reconstruit platré en ytong derrière, donc pas trop dur, mais comment je pourrais faire pour avoir un passage pour l'évacuation et un second pour l'arrivée d'eau ?

40 mm de diamètre à la perceuse je vais pas y arriver j'imagine, en carottant à la main ça pourrait aller vous pensez ? A vue de nez, il y a 20-30 cm de platre + ytong à traverser.



S

stokri

• 5 Avril 2019

• #10

euh.. il existe des accessoires et "rallonges" pour les tuyaux d'arrivée et évacuation de lave-linge (je ne sais pas si il y a une arrivée d'eau derrière la machine ?) ..et vous raccorder le tout au siphon et robinet double sous l'évier. Au lieu de faire un truc dégueu avec du 40 en "apparent"



Dernière édition: 5 Avril 2019
