Extracteur d’air 12v quelle section ?

GrandFroid

• 1 Novembre 2023

• #1

Bonjour à tous

J’ai un extracteur d’air S&P silent 100 en 12v situé dans le volume 2 de la salle de bain.

Le transformateur est en dehors de la salle de bain (dans les combles perdus) et est connecté sur mon circuit de salle de bain, qui est mixte, donc en 2.5mm2.

Quelle section faut-il entre le transformateur et l’extracteur d’air ?

J’ai déjà placé un extracteur d’air S&P silent 100 pour les WC, une phase et un neutre en 2.5mm c’était tout juste niveau place. Je crois que deux phases et un neutre ça doit être plus serré niveau espace

merci



Dernière édition: 13 Novembre 2023

GrandFroid

• 13 Novembre 2023

• #2

Mon revendeur électricien m’a dit qu’un câble en 0.75mm2 était suffisant vu que ce n’est que du 12v. Qu’en est-il ? Je sais qu’il faudrait tomber sur un contrôleur pointilleux pour qu’il le remarque mais j’aimerais faire les choses proprement



Tlenov

• 13 Novembre 2023

• #3

Perso j’ai été « obligé » de mettre du 0.75 souple car même du 1.5 rentrait pas dans les cosses.

mais si c’est du 12V, c’est largement suffisant



Cory

• 13 Novembre 2023

• #4

La section dépend de la puissance de l'appareil et de la longueur de la canalisation.
Ce qui est valable pour des lampes l'est aussi pour des appareils.

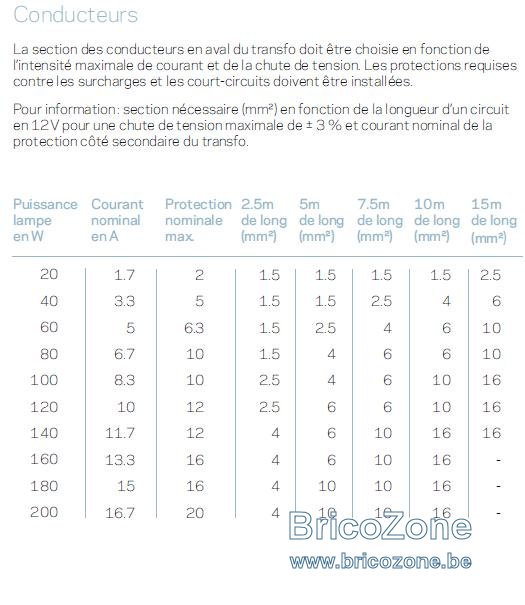

Voir tableau.



GrandFroid

• 13 Novembre 2023

• #5

Merci pour la réponse Cory ! J’avais effectivement vu ce tableau en faisant des recherches sur le forum.

Mon extracteur d’air fait 13W et le câble moins de 5m (3m environ). Mais sur le tableau ils ne parlent que d’une section de 1.5mm2 minimum.

Ca serait embêtant et demanderait du temps changer de câble, mais si nécessaire/utile je peux mettre du 1.5mm2



GrandFroid

• 13 Novembre 2023

• #6

Tlenov a dit:

Perso j’ai été « obligé » de mettre du 0.75 souple car même du 1.5 rentrait pas dans les cosses.

mais si c’est du 12V, c’est largement suffisant

Cliquez pour agrandir...

Effectivement j’ai pris un câble 4G2.5mm2 cela me semblait énorme par rapport à l’extracteur d’air, donc quand j’ai demandé au revendeur pour du 1.5mm2 et qu’il m’a dit que du 0.75 ferait l’affaire cela m’arrangeait bien



Cory

• 13 Novembre 2023

• #7

La section est un minimum, si vous avez plus c'est parfait.
Vous pouvez faire un montage "en l'air" avec un morceau de la bonne longueur en 0.75² et voir si l'extracteur tourne correctement.



GrandFroid

• 14 Novembre 2023

• #8

Cory a dit:

La section est un minimum, si vous avez plus c'est parfait.
Vous pouvez faire un montage "en l'air" avec un morceau de la bonne longueur en 0.75² et voir si l'extracteur tourne correctement.

Cliquez pour agrandir...

Avec un câble de 5m en 0.75mm² cela fonctionnait sans le moindre soucis

J'ai finalement remplacé par un xvb 5G1.5 (mon vendeur n'avait pas de 4G malheureusement), moins esthétique mais un peu plus dans les normes.. puis si un jour je décide de remplacer par un extracteur d'air sans transformateur je n'aurais pas à me soucier de retirer un câble

Merci pour les réponses !
