Fonctionnement robinet basse-pression

Bonjour à tous !

Nous rénovons actuellement notre cuisine via une enseigne qui a pignon sur rue. Je ne dirais pas forcément le nom ici mais petit indice, ça commence par "Eg" et ça fini par "Go".
La qualité de prestation générale est désastreuse ! (menuiseries qui arrivent abîmées, évier cassé lors de l'installation, placeur qui n'a aucune connaissance en plomberie pour raccorder notre robinet, montage de l'ilôt de travers, aucune coordination de la part du chef de projet envers les différents sous-traitants...).

L'eau chaude de notre cuisine étant réalisée à l'aide d'un ballon d'ECS de 10L sous évier, nous avons souhaité faire installer un robinet basse-pression pour éviter d'avoir un groupe de sécurité sous l'évier.

Je sollicite votre aide et vos connaissances en plomberie afin d'avoir votre avis sur le fonctionnement de notre robinet basse-pression :
Robinet ouvert sur eau froide :
- à l'ouverture, de l'eau légèrement tiède commence à couler, puis de l'eau froide coule.
- à la coupure, le robinet laisse couler 800mL d'eau (à chaque coupure) dont de l'eau chaude (ce qui à pour effet d'enclencher notre ballon d'ECS à chaque coupure d'eau)
Robinet ouvert sur eau chaude :
- à l'ouverture, de l'eau légèrement tière commence à couler, puis de l'eau chaude coule.
- à la coupure, le robinet laisse couler 800mL d'eau chaude (à chaque coupure).

Le placeur, qui nous a bien précisé qu'il n'était pas plombier, a passé 1h30 à raccorder notre robinet (j'étais à côté en télétravail et je n'étais clairement pas rassuré par son aisance à réaliser cette prestation). Il branchait le robinet, testait, rien ne coulait, alors il débranchait, retestait, ça ne fonctionnait toujours pas, il redébranchait... Jusqu'à finalement avoir de l'eau qui coule. Bref, il raccordait surement son premier robinet basse-pression.

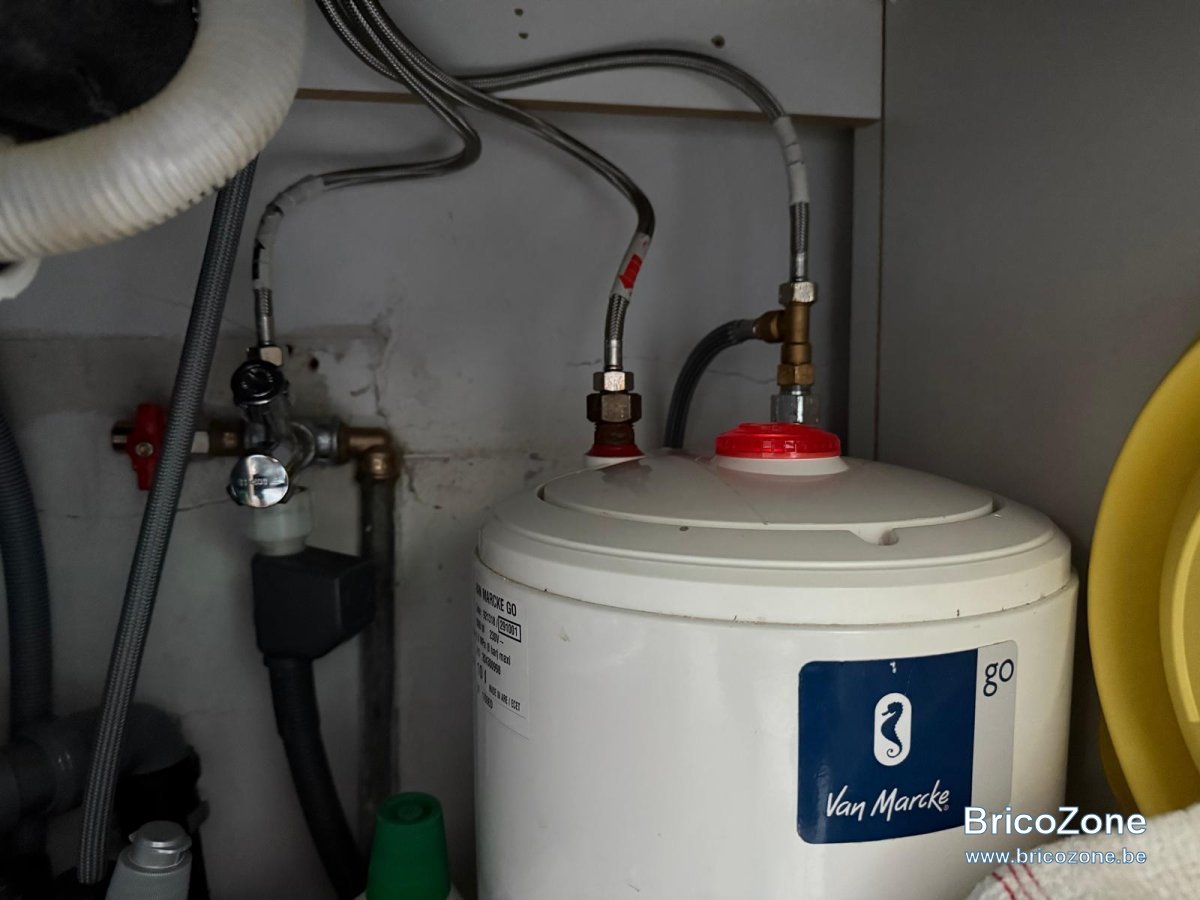

J'ai contrôlé les raccords côté ballon ECS, ceux-ci semblent corrects (voir photos). Cependant, le robinet était livré avec ses 3 flexibles déconnectés de la cartouche du robinet. J'ai donc un doute sur le raccordement de ces flexibles sur la cartouche. Mais l'installation n'étant pas réceptionnée, je ne touche à rien sur celle-ci.

Lorsque nous expliquons ce fonctionnement à notre cuisiniste, celui-ci nous assure que le fonctionnement est tout à fait normal pour un robinet basse-pression, ce dont je doute énormément !

Autre point important à mentionner, suite à la casse de l'évier lors du premier passage du placeur, ceux-ci avaient installé un évier de remplacement ainsi qu'un robinet classique (pas basse pression donc) sans groupe de sécurité sur le ballon d'ECS. Malgré nos nombreuses relances, ils ont laissé notre installation ainsi pendant 2 mois...

Pouvez-vous me faire vos retours sur le fonctionnement de notre robinet basse-pression svp (marque Blanco).

Merci d'avance !

Que dit le manuel du robinet?
Je suppose qu'il y a 3 raccords femelles au niveau du mitigeur.
il doit y avoir des flèches sur les flexibles coté écrous de raccordement, une flèche vers le haut bleue raccordement à l'eau froide, Une flèche vers le bas bleue pour l'alimentation du ballon, une flèche rouge vers le haut pour la sortie d'eau chaude du ballon.
n'y a t'il pas une lettre sur les étiquettes avec une lettre un repère pour le raccordement au mitigeur?
Sur l'arrivée froide à droite c'est quoi le Té ? Le Té c'est un Té ou autre chose? vers quoi va ce conduit.

Bonjour BG1000,

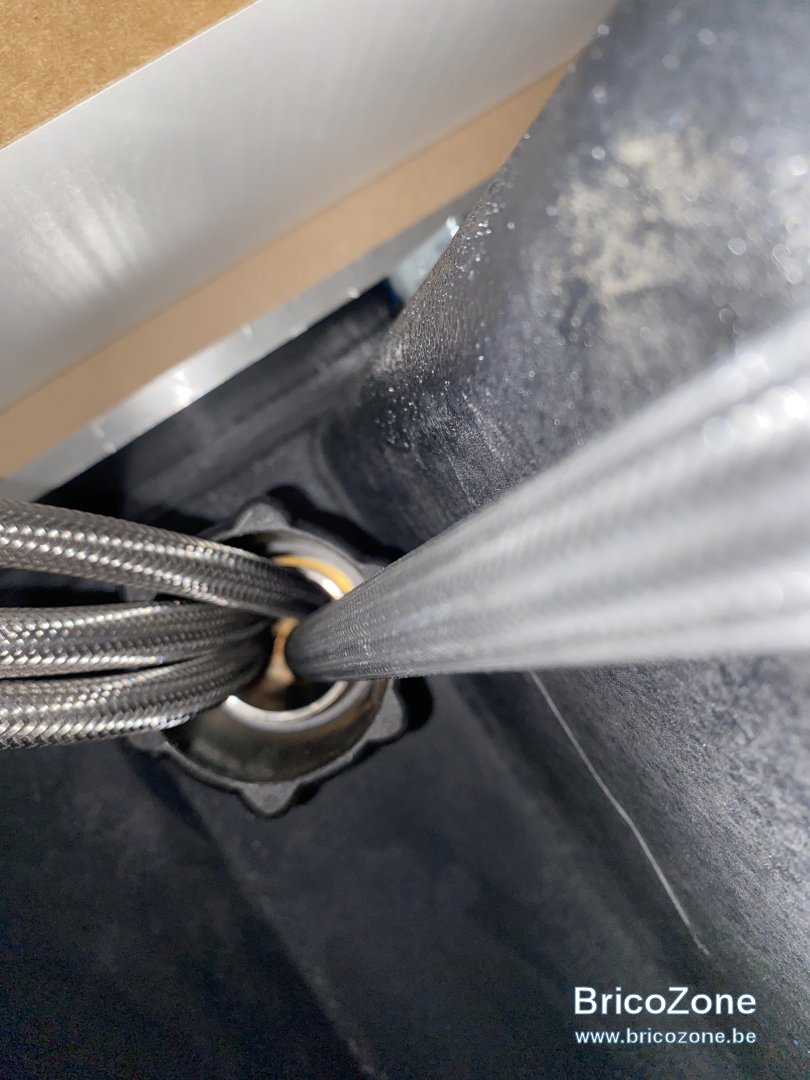

Malheureusement côté mitigeur je ne peux rien voir sans démonter (voir photo).

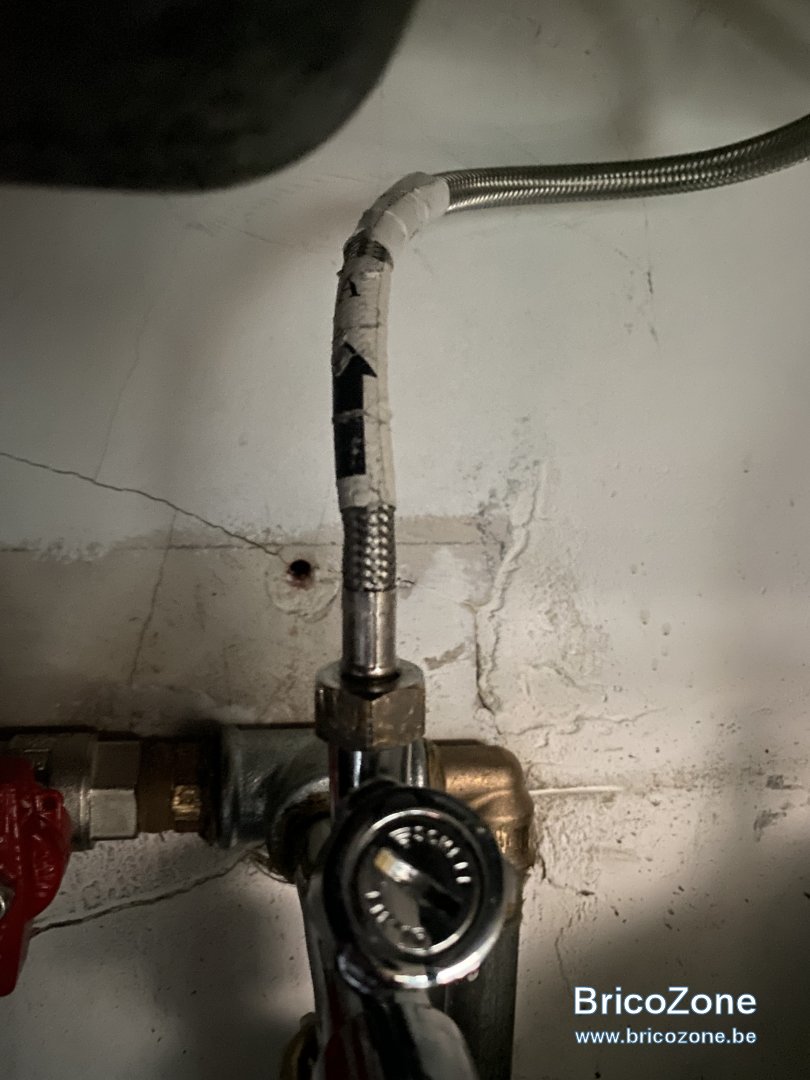

Pour les raccordements, effectivement il y a des lettres avec des sens de raccordement côté arrivée EF et côté ballon ECS (voir photos).

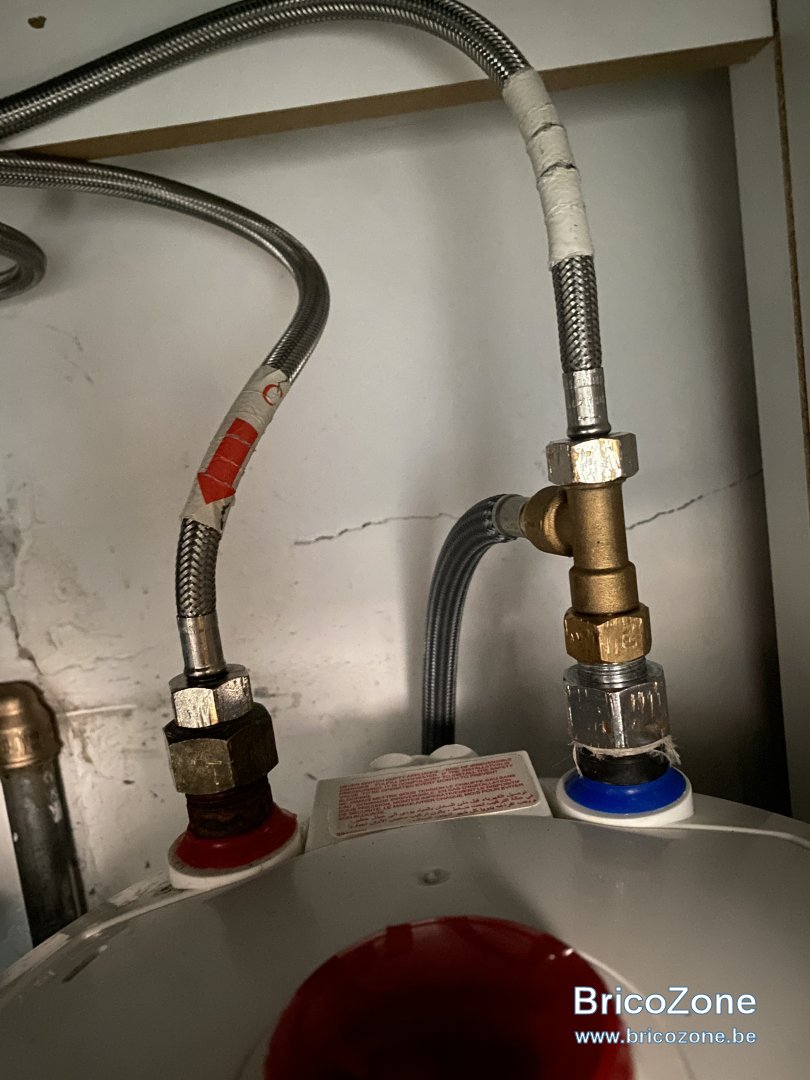

Le T est je pense le flexible qui permet l’évacuation de la surpression d’eau chaude du ballon lorsque celui-ci chauffe (je vous mets aussi les photos des raccordements prévus).

Bonjour ,

le T va vers quoi ( comme demandé plus haut ?).

il n’est pas sensé relâcher la pression vu que la pression est relâché via le robinet .
Donc vous avez tuyaux À qui amener l’eau froide au robinet , le flexible B amène le froid vers le chauffe eau . Le C ramène le chaud vers le robinet .

je comprend pas ce que vient faire le T sur l’entrée eau froide . ( comme l’a remarqué @BG1000 ).

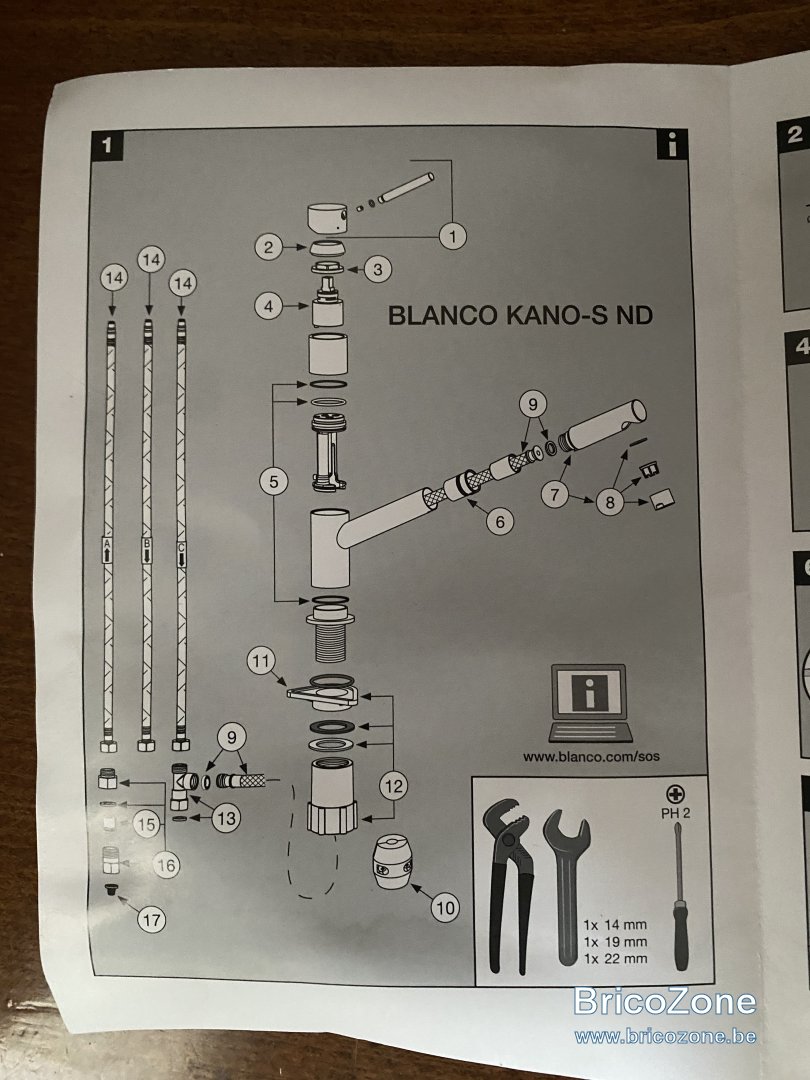

Je ne maîtrise pas vraiment les robinets basse pression mais le T est bien fourni par Blanco et il est aussi indiqué sur le manuel d’installation en photo ci-dessus
J’aurais tendance à dire pour le T :
- une arrivée d’eau froide pour le boiler qui arrive de la cartouche du robinet
- une sortie surpression qui est connectée directement au robinet (vía le flexible de la douchette)
Maintenant c’est vrai que je ne retrouve pas ce T dans les schémas classiques de robinets basse pression…

Encore un champion du monde chez les cuisinistes... classique...

Le A doit aller sur le robinet schell.
Le B doit aller sur la sortie eau froide
Le C et le tuyau restant doivent aller sur le T, côté eau chaude.

Là, le T est sur l'eau froide... Normal que ça déconne ...

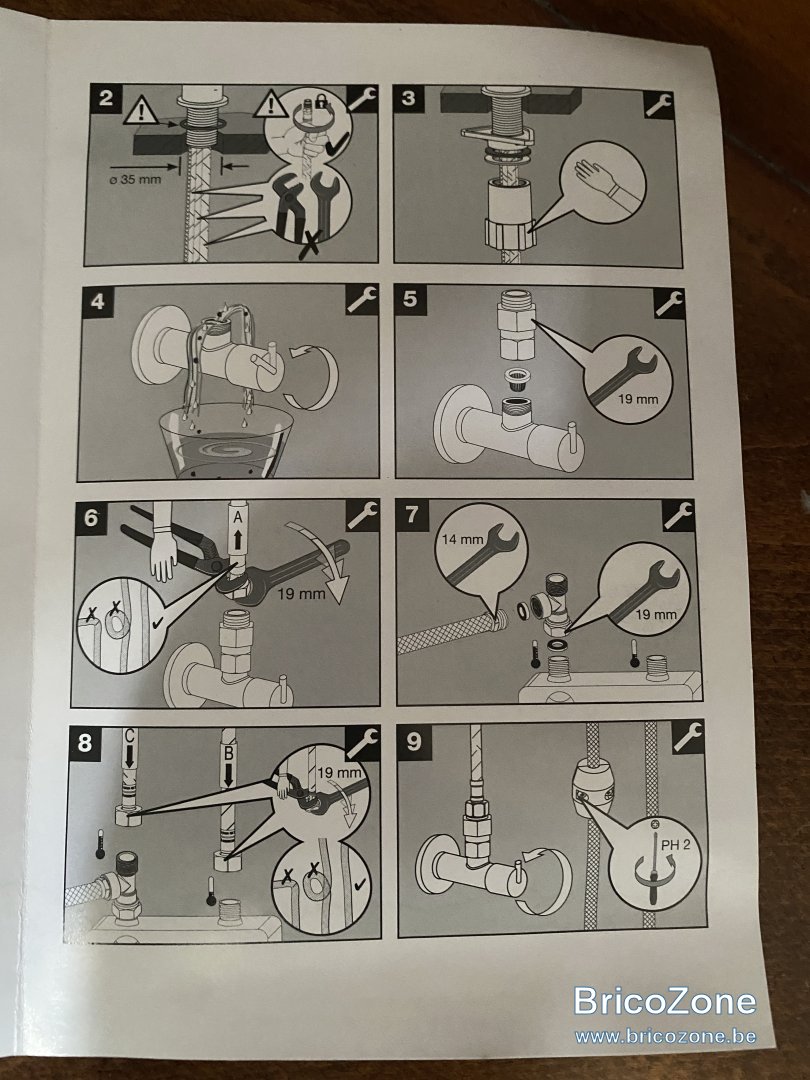

Case 8, on voit clairement que le T doit être sur l'eau chaude (logique... eau chaude vers robinet + sécurité).


Après, je n'ai pas le souvenir d'avoir déjà monté ce genre de truc... juste, je sais décrypter un schéma de montage.

Ça semble logique, le truc déclenche si on prend de l'eau chaude, pas si on prend juste de l'eau froide (si on branche la sécurité sur l'eau froide, forcément, il déclenchera peut importe ce que l'on prend).

Effectivement le raccordement est mauvais ici ! Je vais faire ce changement et vous tiens informé.

Le truc qui est sur le tuyau 9 (surpression) sert certainement à régler la quantité d'eau relâchée (ça écrase certainement juste le tuyau).

Bien vérifier aussi que la taque a été correctement raccordée vu le zozo... ça peut être très vite dangereux si mal fait.

Et si triphasé au niveau du compteur, bien vérifier qu'il l'a bien branchée en tri (ce sont des as pour brancher les taques en mono alors que le tri est disponible... juste le truc à ne pas faire).

Ce n'est pas parce qu'elle fonctionne que c'est forcément bien fait... et vu comment il comprend un schéma de plomberie, je doute très fort qu'il soit meilleur avec un schéma électrique.

Oui pour l’élec pas de soucis, je leur avais expliqué moi même comment raccorder la plaque (je suis du métier).
Ici l’erreur sur le boiler etait tellement évidente qu’elle m’est passée sous le nez. Je vais me faire un malin plaisir de rappeler leur gestionnaire de projet et les faire venir une énième fois en urgence pour corriger leur incompétence
