Gaines pour ores, tuyaux vers vides ventilés trop petit ?

TabascoBoy

• 5 Avril 2023

• #1

Bonjour à tous,

Nous avons creusés les tranchées et placés les gaines pour les raccordements en eau, électricité ainsi que voo et Proximus.

Nous avons mis du 110 pour eau et électricité, ainsi que du 60 pour internet.

Cependant, en voulant passer les gaines par les tuyaux placés par le CSP au niveau des vides ventilés, on s’est rendu compte qu’ils avaient mis du 100mm…

Pour les petits aucun soucis, pour les deux gros par contre ça ne rentre pas…

Que puis-je faire dans ce cas ?
Pour l’eau, je dois quand même arrêter la gaine à 50cm de la façade et replacer une gaine dans le tuyau jusqu’à ma buanderie, donc si j’entaille le bout de mon morceau de gaine, le rescotch, et force pour le faire rentrer, ça ne devrait pas poser de problème.

Mais pour celui d’électricité, je me vois mal entailler la partie qui va rejoindre ma gaine enterrée actuellement et aller jusqu’à la maison…

Pensez vous que cela puisse poser problème pour ores ? Une fois sous les vide ventilés, il faut sec donc à priori…

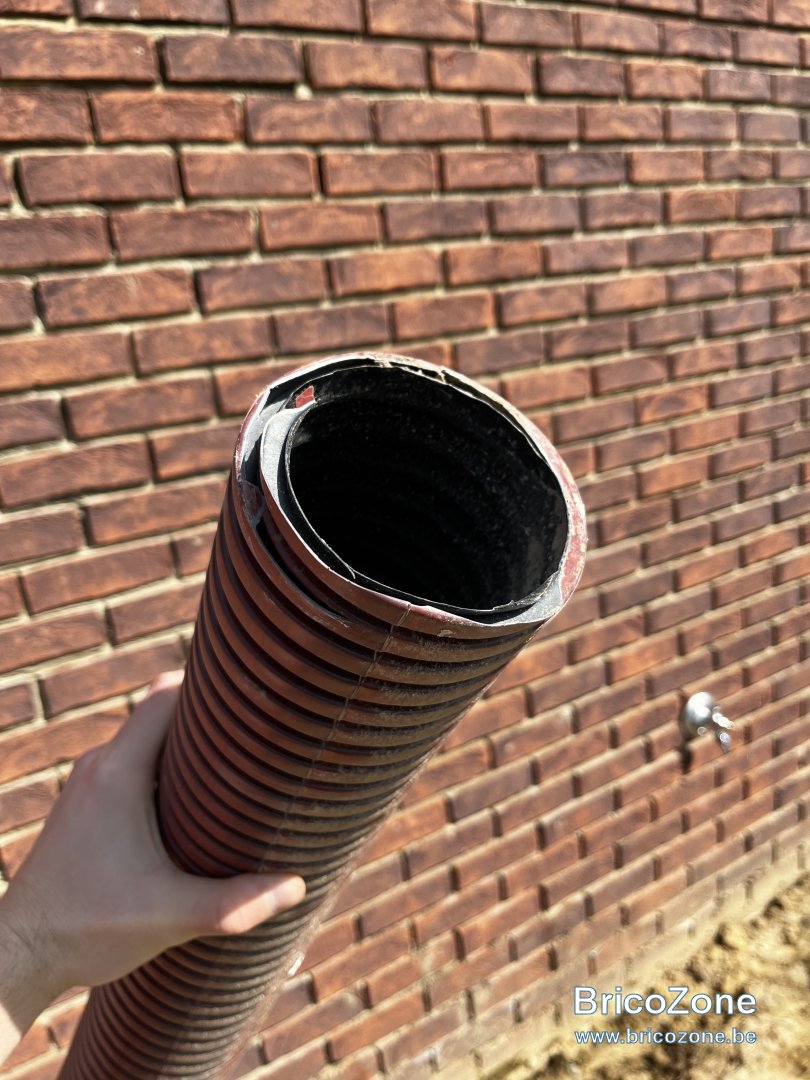

je joins une petite photo pour étayer mes propos

merci d’avance pour vos avis !



W

wspboy

• 5 Avril 2023

• #2

Vos gaines de 110 doivent obligatoirement passer dans les tuyaux de 100 en attente ?

Faire un raccord avec une réduction 110/100 est envisageable ?



TabascoBoy

• 5 Avril 2023

• #3

La est toute la question !

D’après mon conducteur de chantier, faire un raccord en 110 -> 100/90 ne devrait pas poser de soucis, si vous avez un avis la dessus…



TabascoBoy

• 5 Avril 2023

• #4

Après plus de recherche, je suis tombé sur ce post :
https://www.bricozone.be/t/diametre-des-gaines-de-raccordement-trop-grands.46700/

La solution proposée de se servir d’un morceau de 110 ouvert comme « sur gaine » et scotché me semble le plus facile à mettre en place.

je vais partir la dessus



technology

• 5 Avril 2023

• #5

Pour les gaines extérieurs c'est bon, elles ne doivent pas être d une pièce car il doit y avoir une "rupture" en façade car on doit y placer des kit d obturation ( mousse spécial 2 composant d ores).

Par contre, les compteurs seront dans le vide ventilé ( cave?)
Si pas et que ça remonte bien au rdc, j espère qu'il a mit des coudes 45°, sinon le socarex passera pas dans un coude 90° .



TabascoBoy

• 5 Avril 2023

• #6

Non les compteurs sont bien dans la buanderie…

J’ai un trou d’une 60aine de cm sur 20cm par où je dois passer les gaines, a priori je peux tirer les gaines quasi à 45 degrés depuis les tuyaux jusqu’à ce fameux trou.
Le « préparateur » de chez ores ne m’a rien dit non plus à ce sujet cela dit, j’imagine que ça lui allait



neuneu

• 5 Avril 2023

• #7

Pourquoi toujours économiser alors qu'il y a des courbes de raccordement toutes faites, je trouve que ça devrait être obligatoire....



TabascoBoy

• 5 Avril 2023

• #8

neuneu a dit:

Pourquoi toujours économiser alors qu'il y a des courbes de raccordement toutes faites, je trouve que ça devrait être obligatoire....

Cliquez pour agrandir...

Ce n’est pas mon choix, à la base si j’ai pris un CSP c’est pour ne pas à avoir à me préoccuper de ce genre d’histoire, mais nous y voilà

Je suis bien au fait des courbes de raccordements, pour ma prochaine maison ce ne sera qu’une des choses à ajouter à ma longue liste des choses à mieux gérer.



technology

• 5 Avril 2023

• #9

TabascoBoy a dit:

Non les compteurs sont bien dans la buanderie…

J’ai un trou d’une 60aine de cm sur 20cm par où je dois passer les gaines, a priori je peux tirer les gaines quasi à 45 degrés depuis les tuyaux jusqu’à ce fameux trou.
Le « préparateur » de chez ores ne m’a rien dit non plus à ce sujet cela dit, j’imagine que ça lui allait

Cliquez pour agrandir...

N oublie pas que ( au moins pour l eau et l elec ( et gaz qd il y a)), que les gaines doivent être d une pièce ( de la buanderie hors sol jusqu'a la façade, il ne peut pas y avoir de manchon/ découpe dans celles-ci.
Prévois alors de belle courbes, pour faciliter le passage du socarex , ça a tendance à buter contre les annelures des gaines, d'où comme dit @neuneu , il y a des courbes multi énergies prévues avec de belles courbes bien lisse, là, tu es sûr que tout passe easy.
Pour l eau, je me doute que tu le sais, c'est minimum 1m du sol fini au dessus de la gaine.
( voir cahier des charges).

J espère que c'est OK pour toi.



TabascoBoy

• 5 Avril 2023

• #10

Merci des conseils @technology je ferai du une pièce dans les vides ventilées, en évitant les 90 degrés

Affaire à suivre !



baziles18

• 5 Avril 2023

• #11

Tu voudrais trouver du Dn100 que tu n'y arriverais pas



W

wspboy

• 5 Avril 2023

• #12

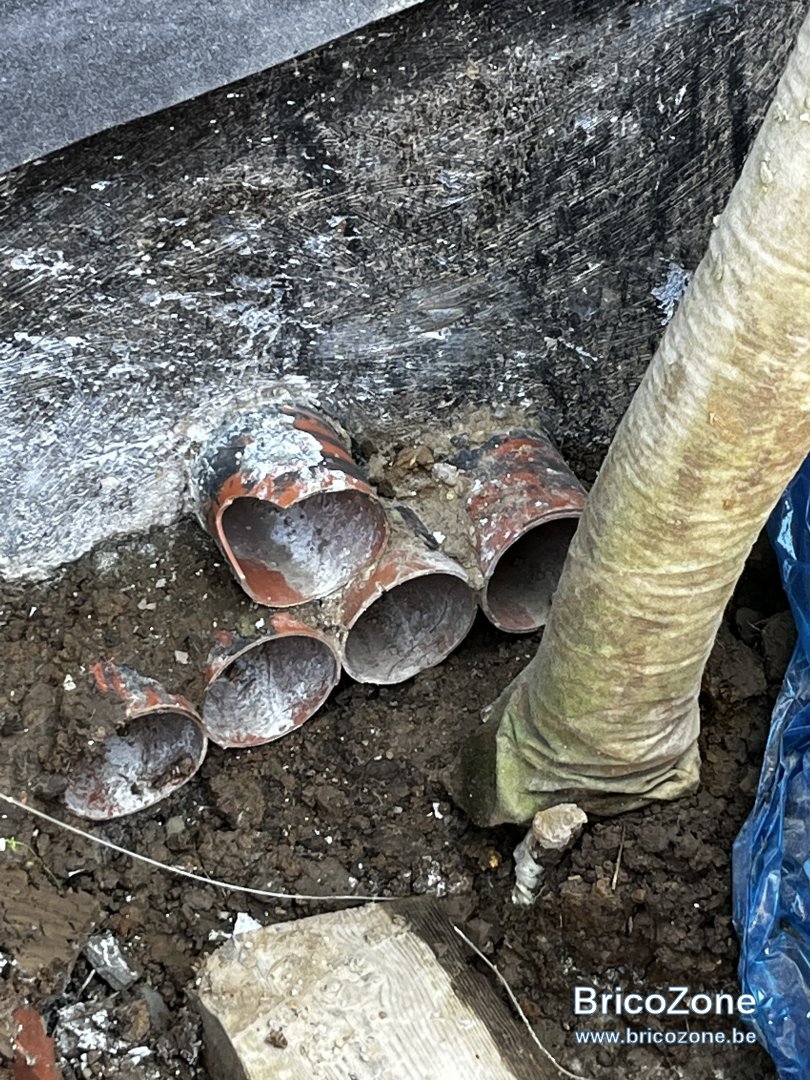

En regardant les photos de plus près, les tuyaux de 100 sont accolés les uns aux autres.
Ça ne va pas être évident (si pas impossible) de mettre des réductions sur chacun d’entre eux.

Faire une ouverture, virer les tuyaux, mettre une courbe de raccordement et recouler un béton hydrofuge + cimentage et goudron ?



adrika

• 5 Avril 2023

• #13

Je lis que vous tentez de résoudre le problème. D'après vos dires, vous avez construit via csp . Ne serait-ce dons pas à eux de s occuper de ça ?



baziles18

• 5 Avril 2023

• #14

wspboy a dit:

En regardant les photos de plus près, les tuyaux de 100 sont accolés les uns aux autres.
Ça ne va pas être évident (si pas impossible) de mettre des réductions sur chacun d’entre eux.

Faire une ouverture, virer les tuyaux, mettre une courbe de raccordement et recouler un béton hydrofuge + cimentage et goudron ?

Cliquez pour agrandir...

Même chose mais remplacer les dn100 par des manchons sans butée en dn110



TabascoBoy

• 6 Avril 2023

• #15

Bonjour à tous,

Après contact avec ORES, placer une gaine de 90mm de la façade jusqu'à la buanderie ne posera pas de souci, même pour l'eau. Donc ça simplifie le schmilblik et je vais me contenter de faire un raccord avec un manchon pour les gaines en dehors des vides ventilés si nécéssaire (pas l'eau donc).

Merci d'avoir pris le temps de me répondre !

J'aurais aimé refiler la patate chaude à mon CSP, mais à ce rythme là j'aurais eu mes raccordements fait dans x mois...

Si tout va bien, je referai un post pour la postérité si jamais quelqu'un venait à se poser la question !



TabascoBoy

• 12 Avril 2023

• #16

Hello à tous !
Pour le suivi, et si jamais quelqu'un se retrouve dans le même cas que moi un jour, j'ai le plaisir de vous annoncer que les raccordements se sont passés comme sur des roulettes

J'ai fait un simple raccord manchon 63mm - 63mm pour les gaines internet, et j'ai pris des bêtes réduction de ce style pour les gaines en 110 vers 90 : https://www.hubo.be/fr/p/scala-tampon-avec-reduction-incorporee-110mm-90mm-caoutchouc-gris/815429/

Pas vraiment adaptées non plus, mais rien qu'un peu de scotch ne soit venu à bout

Les équipes de sous traitants ores connaissent parfaitement leur boulot et on travaillés impécablement, ça change des équipes de maçons-boulangers de mon CSP

Le topic est donc clos
