Bonjour,
J4ai une chaudière Elco Thision S compact.
J'ai installé le système Evohome avec 8 vannes HR92 connectée avec un module RF BDR91 (on/off).
Ma chaudière n'est pas Opentherm (confirmation par Elco).

J'arrive à commander, programmer les vannes à partir de mon Evohome.

Par contre, la chaudière ne s'allume pas. Il n'y a donc pas d'eau chaude qui arrive dans mes radiateurs.

Que me conseillez-vous de faire pour trouver où se trouve le problème?

Merci d'avance,
Geoffroy



Da05

• 20 Décembre 2022

• #2

Il est raccordé ou?
Il faut aussi changer certain paramètre dans la régulation



L

legeof

• 20 Décembre 2022

• #3

Bonjour Da05. Merci pour ta réponse.

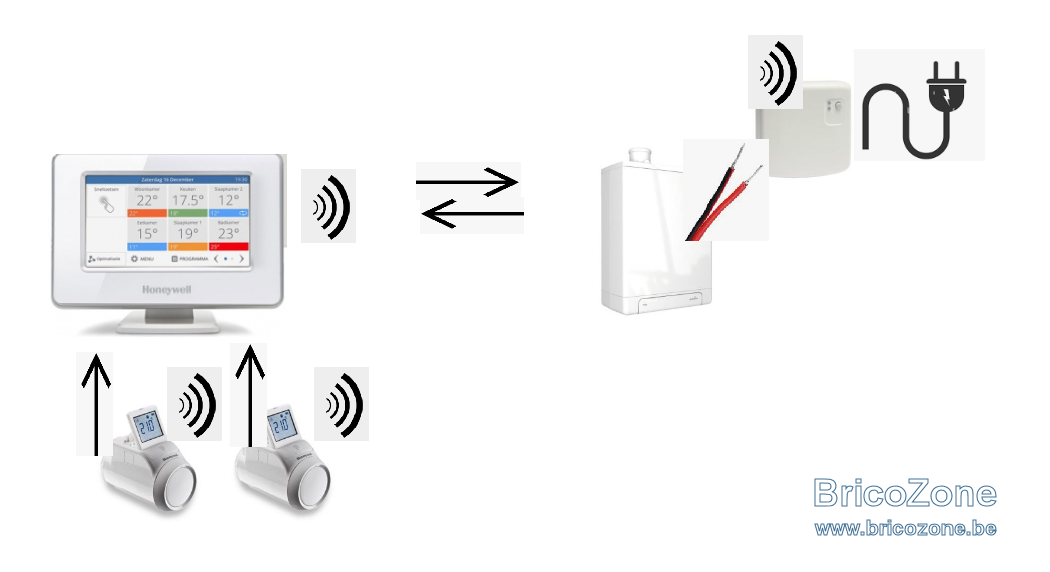

Le BDR91 est raccordé à la chaudière avec les deux fils de l'ancien thermostat +2 fils d'alimentation venant d'une prise.
Le Evohome communique en RF avec le BDR91. Idem pour les vannes HR92. communication ok.

Que changer et où changer les paramètres de régulation?



narduss

• 20 Décembre 2022

• #4

Cela peut éventuellement vous aider.
Ça concerne un plus vieille génération mais il y a une chance que se soit comparable
https://www.bricozone.be/t/branchement-thermostat.105646/



L

legeof

• 20 Décembre 2022

• #5

Merci narduss,

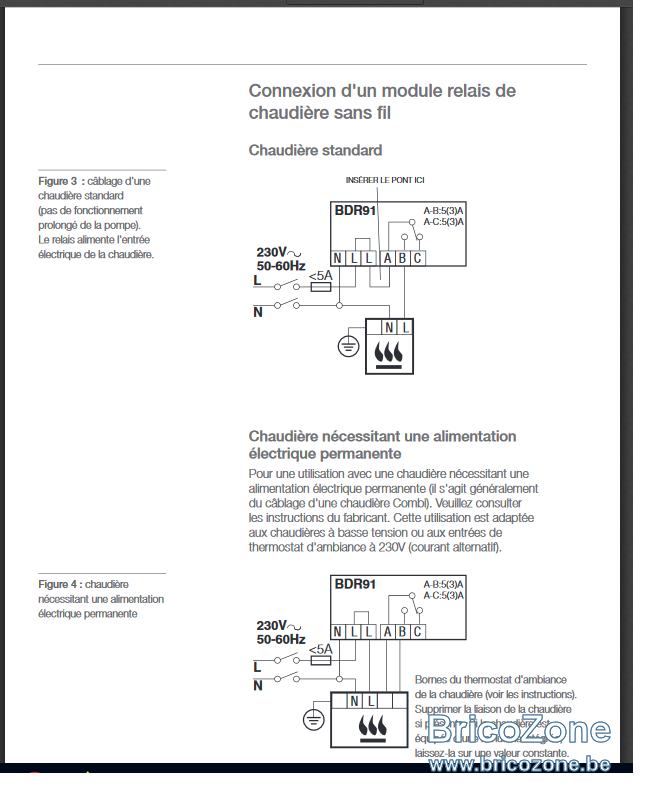

Le plan de montage pour une chaudière qui est alimentée de manière permanente ne comporte pas de pontage.

A priori, il faut mettre l'alimentation sur N et L et mettre les deux fils du thermostat sur A et B.
Avec cette config, la chaudière ne démarre pas.

Une idée ?



Da05

• 20 Décembre 2022

• #6

C’était déjà un thermostat on/off ou une sonde d’ambiance elco (qaa?)



L

legeof

• 20 Décembre 2022

• #7

Un thermostat.



L

legeof

• 20 Décembre 2022

• #8

Avec tout ce que j'ai lu sur les Forum, je penses que j'ai tout fait correctement.
Je me pose la question suivante: mon bdr91 ne serait-il pas défectueux ?comment le savoir?
Y a t il moyen d'activer la chaudière directement à partir du bdr91?
Merci,
Geoffroy



Da05

• 21 Décembre 2022

• #9

Non, juste mal câblé.
Il se raccorde pas aux bornes de l’ancien thermostat, mais sur hk1 et il faut changer des paramètres.



L

legeof

• 21 Décembre 2022

• #10

Bonjour Da05
Merci pour ta réponse. Peux tu m'en dire +?
Hk1, j'imagine que c'est une bonne sur la carte de la chaudière ?
Voici le manuel: https://www.google.com/url?sa=t&sou...sQFnoECBQQAQ&usg=AOvVaw0u12zy-jRvClISdlkCho-P



Da05

• 21 Décembre 2022

• #11

I faut la notice de la régulation, il est pas complet

photo de l’écran de la chaudière?



L

legeof

• 21 Décembre 2022

• #12

Je suis tombé sur ce doc. C'est mon ancien thermostat. Il semble donc être opentherm contrairement à ce que m'a dit le délégué Elco.

J'imagine que c'est la le pb. Le module bdr91 est un on off et non opentherm...

Juste?

https://www.google.com/url?sa=t&sou...sQFnoECBMQAQ&usg=AOvVaw2wPHAdJtKcW5NzsqVcLohB



Da05

• 21 Décembre 2022

• #13

Non pas Opentherm… enfin, ils sont pas compatible avec d’autre thermostat à Opentherm.
Vous avez une vielle thision (plus de 12 ans, pas une S).
Photo de la platine électronique?



L

legeof

• 21 Décembre 2022

• #14

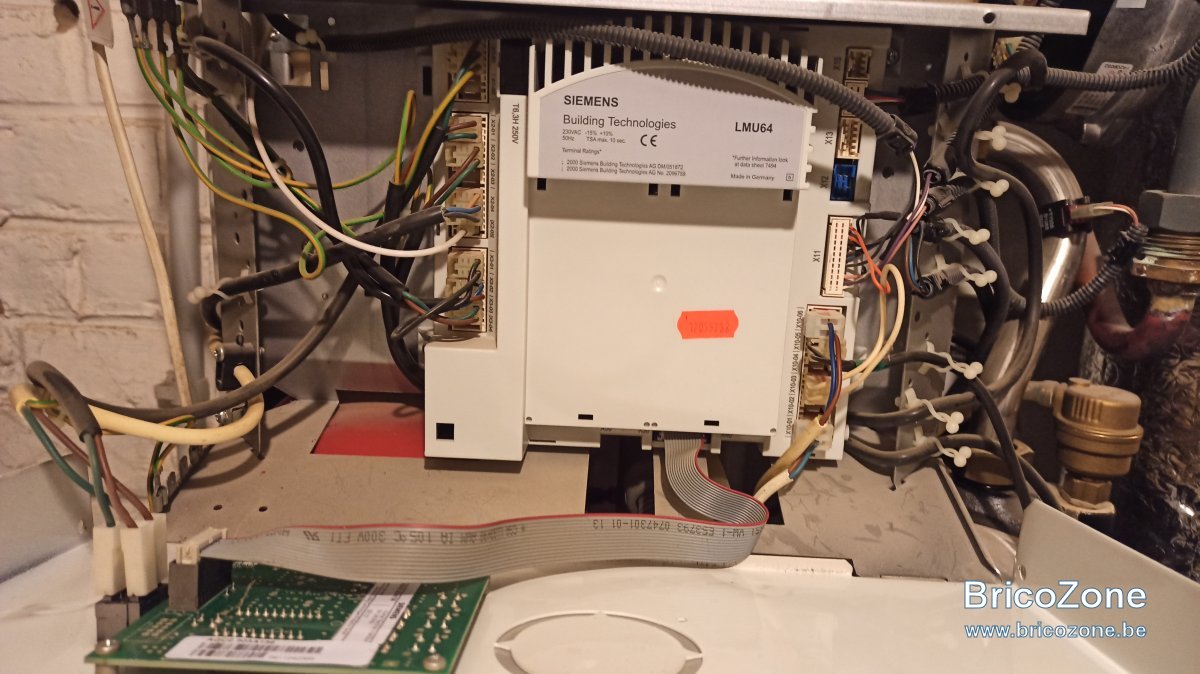

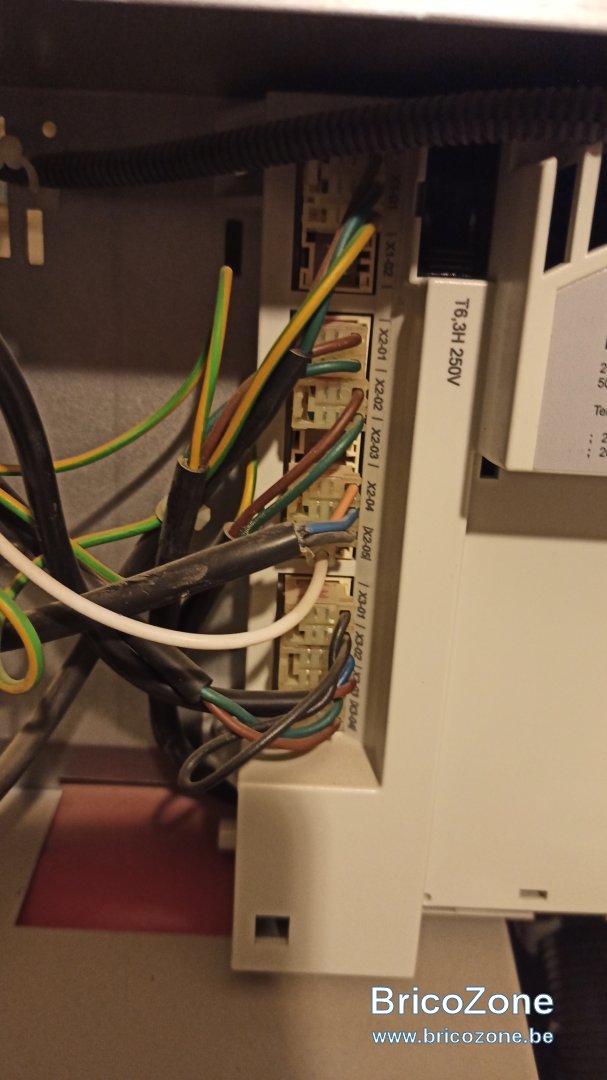

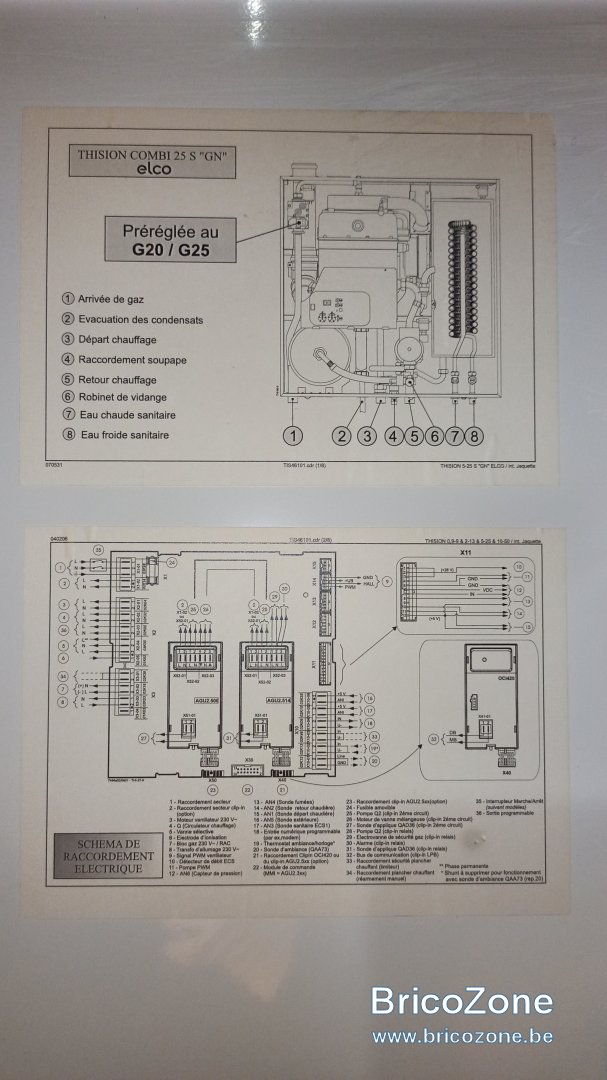

J'ai enfin trouvé le plan et les refs de la chaudière. J'ai fait un photo du panneau interne.

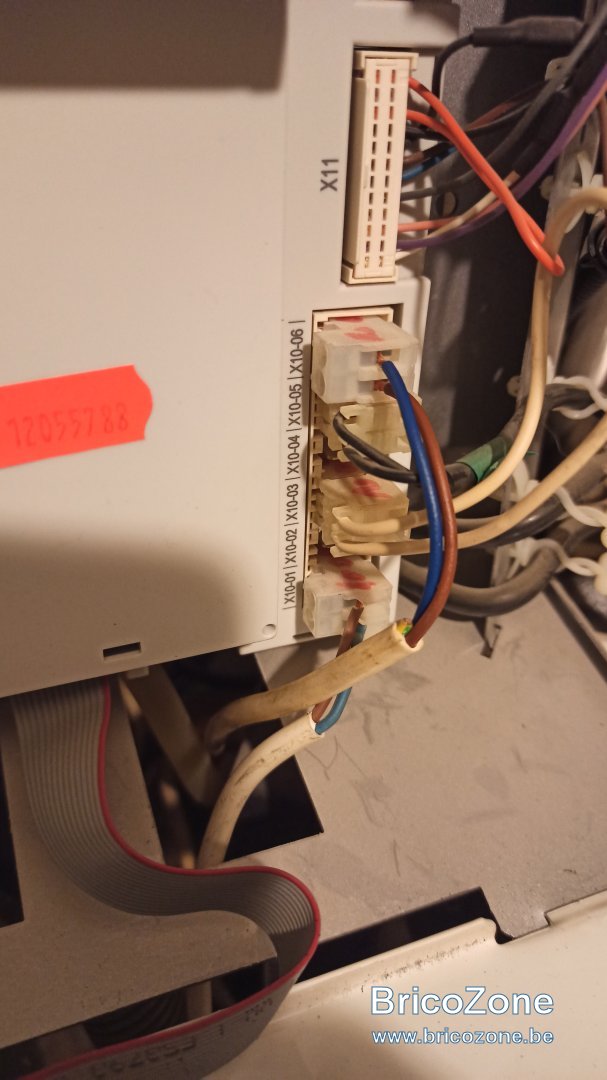

Le thermostat actuel est sur X10-01. (20)
Peut être faudrait-il qu'il soit sur X10-02 (19)?
Merci d'avance,
Geoffroy



Da05

• 22 Décembre 2022

• #15

Oui, emplacement 19 si je vois bien



L

legeof

• 22 Décembre 2022

• #16

J'ai fait le changement. Cela semble fonctionner !!

Merci beaucoup à Da05 pour son aide.

Geoffroy
