Identification panneaux solaires

LeHibou · 28 Novembre 2022

Bonjour à tous.

Pourriez vous m'aidez à identifier des panneaux que j'ai à disposition svp ?

J'avoue que mes connaissances en solaire jusqu'à aujourd'hui se limitent à de basiques installations en bushcraft, camp de montagne, leds ou pompes de jardin... entre 30 et 80w 12v avec ancienne batterie de voiture... donc très facile à mettre en place car on ne demande que du 12v ou du 5v usb en sortie...

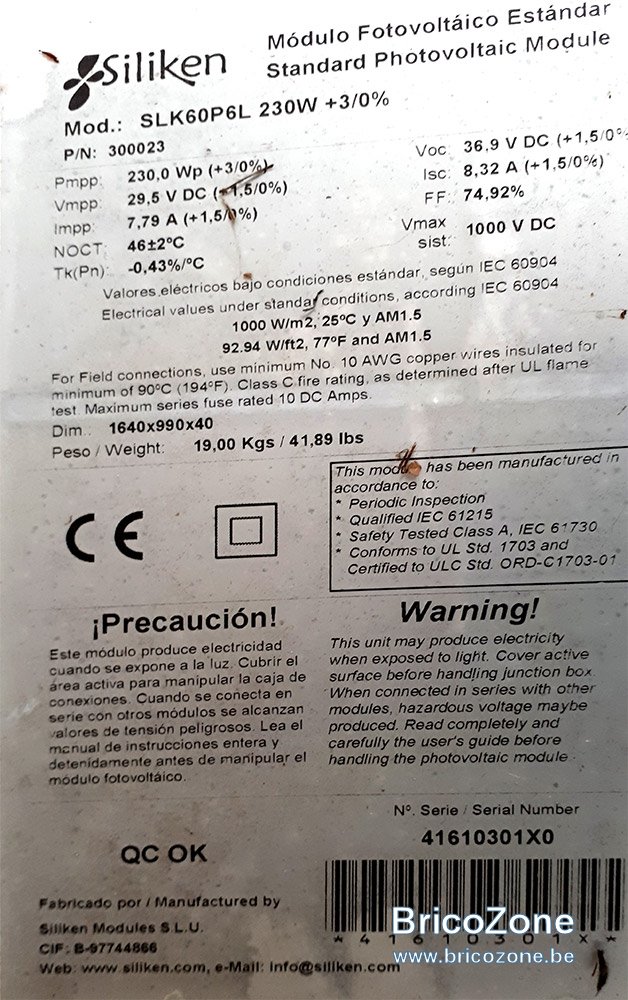

Mais aujourd'hui j'ai ce genre de panneaux à disposition (cf image) et j'ai du mal à les identifier afin de déterminer quoi brancher derrière pour alimenter une maison sur place (déjà équipée edf) pour soulager mes factures. Et surtout déterminer l'investissement nécessaire... Pour être franc, je ne sais même pas si je dois considérer une installation en 24 ou 48v...

Merci d'avance à vous de m'éclairer de vos lumières (ok elle était facile celle là

)

Patdec · 28 Novembre 2022

C'est un panneau traditionnel datant de 2010/2012 que tu peux raccorder sur un onduleur qui transformera le courant continu reçu du panneau en courant alternatif utilisable chez toi.

xixou · 28 Novembre 2022

Patdec a dit:
C'est un panneau traditionnel datant de 2010/2012 que tu peux raccorder sur un onduleur qui transformera le courant continu reçu du panneau en courant alternatif utilisable chez toi.

Pas sans batterie.

lipide · 28 Novembre 2022

Hello, j'ai les même en 225 W depuis 2009

Mais je peux pas aider sur les question techniques

Patdec · 28 Novembre 2022

xixou a dit:
Pas sans batterie.

Ah, qu'est ce qui te permet d''affirmer cette caractéristique au vu de l'étiquette ?

LeHibou · 29 Novembre 2022

Merci pour vos réponses.

Si je colle un régulateur derrière x panneaux en parallèle il faut qu'il accepte 48v en entrée ?

jeanphi500 · 29 Novembre 2022

Le but c'est de le raccorder sur l'installation domestique?

xixou · 29 Novembre 2022

Patdec a dit:
Ah, qu'est ce qui te permet d''affirmer cette caractéristique au vu de l'étiquette ?

Un onduleur off grid ne fonctionnera pas sans batterie/chargeur solaire.

Patdec · 29 Novembre 2022

xixou a dit:
Un onduleur off grid ne fonctionnera pas sans batterie/chargeur solaire.

Je suis bien d'accord mais ici on parle d'un panneau photovoltaique et je ne lis rien sur l'étiquette laissant penser que celui-ci ne peut fonctionner qu'avec une batterie.
Ma question reste entière.

xixou · 29 Novembre 2022

Patdec a dit:
Je suis bien d'accord mais ici on parle d'un panneau photovoltaique et je ne lis rien sur l'étiquette laissant penser que celui-ci ne peut fonctionner qu'avec une batterie.
Ma question reste entière.

C'est toi qui a commencé:

C'est un panneau traditionnel datant de 2010/2012 que tu peux raccorder sur un onduleur qui transformera le courant continu reçu du panneau en courant alternatif utilisable chez toi.

La première question mentionnait également:
Pour être franc, je ne sais même pas si je dois considérer une installation en 24 ou 48v...

Patdec · 29 Novembre 2022

xixou a dit:
C'est toi qui a commencé:

C'est un panneau traditionnel datant de 2010/2012 que tu peux raccorder sur un onduleur qui transformera le courant continu reçu du panneau en courant alternatif utilisable chez toi.

La première question mentionnait également:
Pour être franc, je ne sais même pas si je dois considérer une installation en 24 ou 48v...

Mon 1er post ne t'était pas du tout destiné et je ne vois pas pourquoi tu te sens visé.
A ce moment là tu était bien loin de mes pensées.
Je reconnais bien volontiers que dans le domaine électricité tu es bien plus instruit que moi.
Je crois aussi que tu aimes à rester mystérieux et que seuls les gens formés peuvent te comprendre.
Portes toi bien dans ta tour d'ivoire

jeanphi500 · 29 Novembre 2022

La question à se poser surtout, c'est quelle sera l'utilisation du panneau. J'ai cru comprendre au départ que c'était pour soulager ses factures.
Donc on doit envisager 2 cas: le premier avec un raccordement on grid en bonne et due forme, et donc onduleur réseau traditionnel mais processus français que je ne connais pas.
Le second est de passer une partie de l'installation de cette maison en offgrid et là ce sera onduleur spécifique et batteries.

Les panneaux peuvent servir dans les 2 cas.

Patdec · 29 Novembre 2022

[QUOTE="jeanphi500, post: 1840453, member: 1880"

Les panneaux peuvent servir dans les 2 cas.[/QUOTE]
Ok jeanphi, il est donc faux, sauf si @xixou nous apporte des arguments valables,
d'affirmer que ces panneaux ne peuvent fonctionner qu'avec des batteries.
Je te remercie d'être intervenu pour calmer les intervenants.

antoine7850 · 29 Novembre 2022

Si pas connecté à un réseau, oui il faut un onduleur hybride et des batteries.
Un onduleur classique ne sait pas gérer cette situation.

Mais dans ce cas ci, ce n’est pas applicable puisque connecté à une maison.

jeanphi500 · 29 Novembre 2022

C'est toute la question.. Dans le post initial, il n'est pas mentionné la manière de faire. Donc pour moi les 2 sont possibles.

LeHibou · 30 Novembre 2022

Bonjour.
Effectivement je n'ai pas été clair dans la mesure où je n'ai pas encore toutes les infos sur ce que j'ai à disposition mais surtout parce que je ne suis pas encore assez renseigné techniquement.

Le nombre de panneaux : aucune idée pour l'instant.. Je viens de retrouver 3 palettes de ces panneaux entassés et abandonnés par la société qui gérait le domaine avant... Certains sont hs, d'autres semblent nikel, il va falloir que je les teste.

Une chose est sure, je vise de l'autoconsommation, non raccordé avec qui que ce soit, basé sur un investissement progressif mais aussi quelques chose que je pourrai déménager dans quelques années pour alimenter un lieu isolé. Vu que les panneaux sont gratos, c'est le moment de me lancer.
Avoir du 230v alternatif serait l'idéal mais ça va trop faire grimper la facture initiale. L'idéal étant de pouvoir rajouter un onduleur après. Le 24v minimum car j'ai des équipements que je peux alimenter en 19 et 20v continu et ça doit être plus facile d'abaisser une tension que de l'augmenter.

En fait il faut que je me penche plus sur la question, que j'en comprenne mieux les mécanismes parce que pour l'instant je patauge dans les vmpp, voc, tension à vide, série, parallèle...
Je reviendrai surement vers vous pour des questions plus précises, voir une validation d'un truc que je comprendrai mieux.
En tout cas merci pour vos réponses !
