Inclinaison des PV sur toiture plate

isatas · 9 Janvier 2024

Bonjour,

J'ai une installation sur toit plat avec des PV inclinés à 15°.

Je sais que l'inclinaison est déterminée par les installateurs en tenant compte de l'ombre portée entre les lignes de PV et probablement en tenant compte d'un risque de vent.

Les panneaux sont sur une seule ligne au pied de la façade de l'étage. Ils sont protégés du vent à l'arrière par ce mur.

Pourrais-je optimiser la production en relevant plus les PV de ce string ?

Sur base annuelle, cela aurait-il beaucoup d'impact ? En été, l'inclinaison a beaucoup moins d'importance semble-t-il.

tatchi · 9 Janvier 2024

Bonjour,
Je profite de cette question pour poser la mienne
Mes panneaux sont sur un toit plat, en plusieurs rangées qui se suivent.
Ils sont également inclinés à ~15°
Je me suis déjà demandé s'il y aurait un intérêt à la redresser pour l'hiver ? de Combien ? Quid du vent ?
Avec une belle journée ensoleillée comme aujourd'hui, les rayons du soleil rasants ne produisent super bien

Patdec · 9 Janvier 2024

tatchi a dit:
Avec une belle journée ensoleillée comme aujourd'hui, les rayons du soleil rasants ne produisent super bien

?????

isatas · 9 Janvier 2024

Pour ma part, aujourd'hui n'a pas été une bonne journée spécialement, c'est la troisième moins mauvaise journée du mois.

Mais je cumule les freins à la production avec notamment un toit plat entouré des feuillus de mes voisins, décharnés, mais la ramée porte de petites ombres un peu partout et une façade qui cache une partie d'un string le matin.

Heureusement, le soleil passera au-dessus de la frondaison dans quelques mois ....j'espère.

Bref, aujourd'hui, 0.4 Kwh/Kwc.et un max du mois à 0.535;

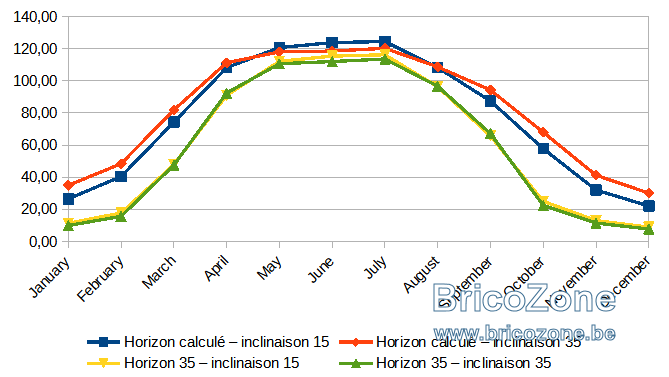

Pas sûr que ce soit utile pour moi de modifier l'inclinaison, au vu du graphique ci-dessous : (données issues de pvgis) (Kwh produits par mois pour 1 kWc installé, non écrété)

Horizon calculé L’horizon calculé par PVGis
Horizon 35 En supposant être entouré d’un horizon bouché jusqu’à 35°de haut par rapport aux panneaux

Mais un de nos experts pourra peut-être corriger ce que je viens de dire : un simulateur ne vaut pas la réalité constatée.

jeanphi500 · 10 Janvier 2024

Le rendement total annuel n'en sera que peu dépendant.
Entre plein sud 15 degrés et plein sud 35 degrés tu as une différence de 4 à 5% sur le rendement annuel (PVGis te le confirme).

Par contre le rendement journalier hivernal profitera largement d'un changement d'inclinaison.
Et comme c'est en hiver que la situation est la plus compliquée (on produit tellement peu par rapport à sa conso) c'est la situation hivernale qu'il faut optimiser si on peut.

Si tu n'as qu'une seule ligne et sans prise au vent alors pour moi c'est intéressant de les incliner plus fort pour la mauvaise saison.

Patdec · 10 Janvier 2024

jeanphi500 a dit:
Le rendement total annuel n'en sera que peu dépendant.
Entre plein sud 15 degrés et plein sud 35 degrés tu as une différence de 4 à 5% sur le rendement annuel (PVGis te le confirme).

Par contre le rendement journalier hivernal profitera largement d'un changement d'inclinaison.
Et comme c'est en hiver que la situation est la plus compliquée (on produit tellement peu par rapport à sa conso) c'est la situation hivernale qu'il faut optimiser si on peut.

Si tu n'as qu'une seule ligne et sans prise au vent alors pour moi c'est intéressant de les incliner plus fort pour la mauvaise saison.

Si on suppose une production avec 15⁰ de pente sur les 4 mois d'hiver augmentée de 20% pour une pente de 30⁰ cela donne pour par exemple 600 kWh un supplément de 120 kWh
Soit un gain de +/- 40 € avec le risque d'une bourrasque passagère.
Si j'étais dans le cas, j'envisagerai de poser une solide structure permettant de canaliser les vents dominants en les détournant des panneaux.
Cela ( pouvant ) permettre de conserver une meilleure inclinaison toute l'année.
Faisabilité ? Des idées ?

jeanphi500 · 10 Janvier 2024

Dans le cas présent, les panneaux sont protégés par le mur derrière. Si le lestage est correctement fait, pas trop de risque.

tatchi · 10 Janvier 2024

tatchi a dit:
Bonjour,
Je profite de cette question pour poser la mienne
Mes panneaux sont sur un toit plat, en plusieurs rangées qui se suivent.
Ils sont également inclinés à ~15°
Je me suis déjà demandé s'il y aurait un intérêt à la redresser pour l'hiver ? de Combien ? Quid du vent ?
Avec une belle journée ensoleillée comme aujourd'hui, les rayons du soleil rasants ne produisent super bien

Bonjour,

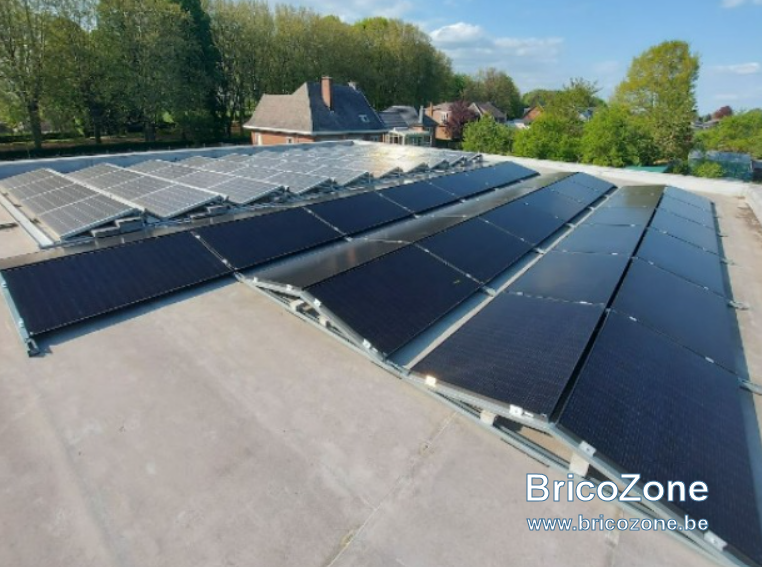

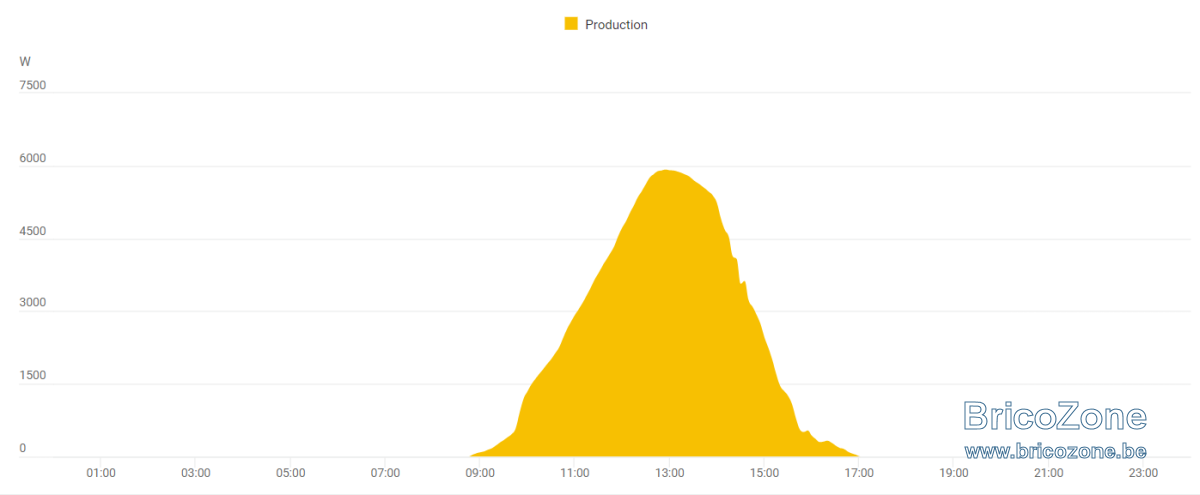

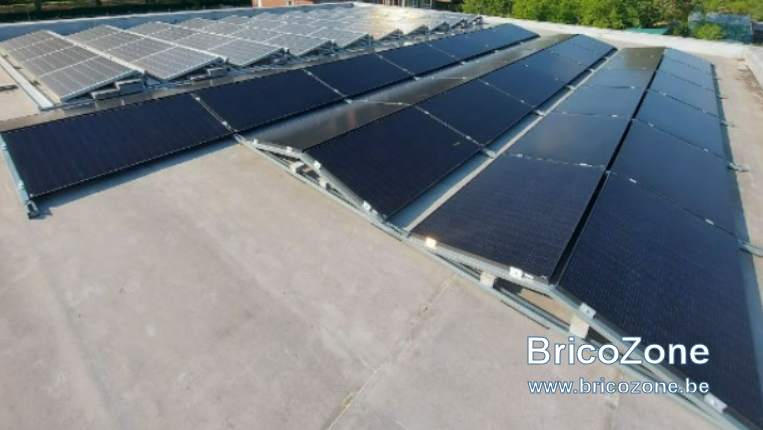

Voilà ce que ça donne sur la belle journée ensoleillée d'hier.

jeanphi500 · 10 Janvier 2024

Avec ce type de profilés et la double orientation c'est plutôt déconseillé de modifier quoique ce soit.

Meme ceux qui sont plein sud, ils sont trop proches que pour les relever.

isatas · 10 Janvier 2024

jeanphi500 a dit:
Le rendement total annuel n'en sera que peu dépendant.

Ton conseil est juste pour les environnements sans ombrage je crois.

Dans mon cas, mon voisin a des arbres dont la cime est beaucoup plus haute que mes panneaux.

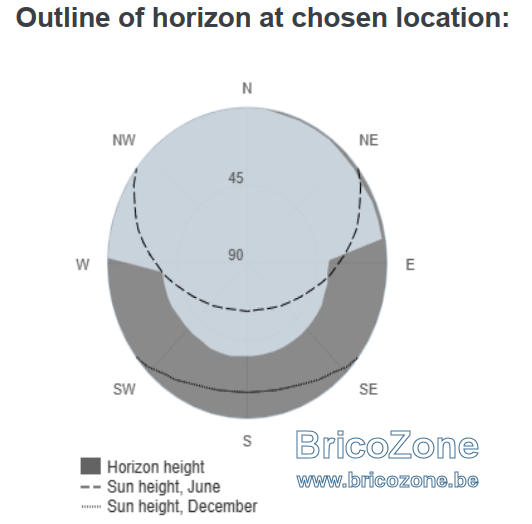

Simulations faites sur PvGis, en donnant un horizon corrigé pour inclure les arbres des voisins..

Au plus je redresse, au moins je produis dans les mois d'hivers.

Serait-ce parce que je capte la lumière ambiante haut dans le ciel, au-dessus des arbres, alors qu'en redressant les panneaux, je vise directement les arbres ?

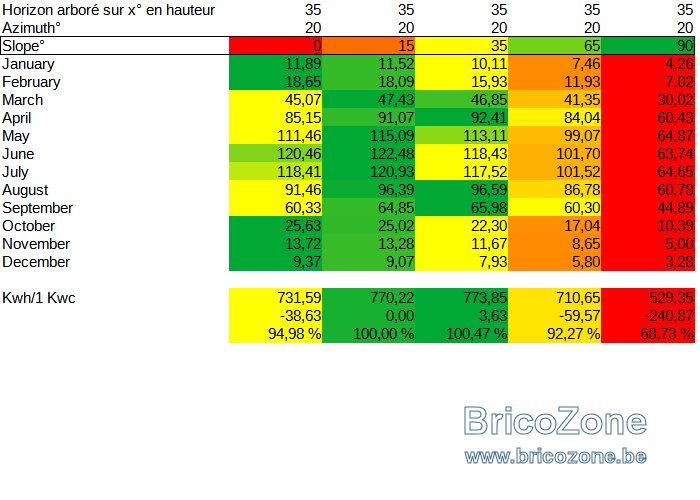

J'ai pris 5 références d'inclinaison, y compris les bornes 0 et 90°. A 35°, mon gain annuel est de 0.5% par rapport à l'inclinaison 15°.

Je me trompe quelque part en faisant ces simulations ?
