Bonjour à toutes et tous,
Ça fait un moment que je trouve des réponses en cherchant dans le forum, cette fois-ci je me lance avec ma première question
Je rénove un ancien système de parlophonie qui a subi des déconnexions sauvages, et j'ai difficile à savoir qui était branché avec qui. Je ne suis même pas sur d'avoir l'ensemble des pièces nécessaires.
Il s'agit d'un système de vidéophonie bticino en 2 fils. Il y avait le poste intérieur avec vidéo, un ou deux postes intérieurs sans vidéo, le poste extérieur et une gache commandée à distance. J'ai mon alimentation 27v (346000), et un relais 346200, mais je ne suis pas sur que ce dernier était utilisé sur le même circuit. Pas d'adaptateur vidéo (346830) donc, comme indiqué dans la majorité des schémas que je trouve. A voir tous les bouts de fils encore fichés dans les bornes de mon alim, je crois que tous les fils BUS étaient connectés ensemble. Il me reste donc un doute, puisque je ne trouve aucun schéma ressemblant à ça sur la toile. Je dispose également d'un relais auxiliaire 346200, mais ne comprends pas comment il était branché sur le système.

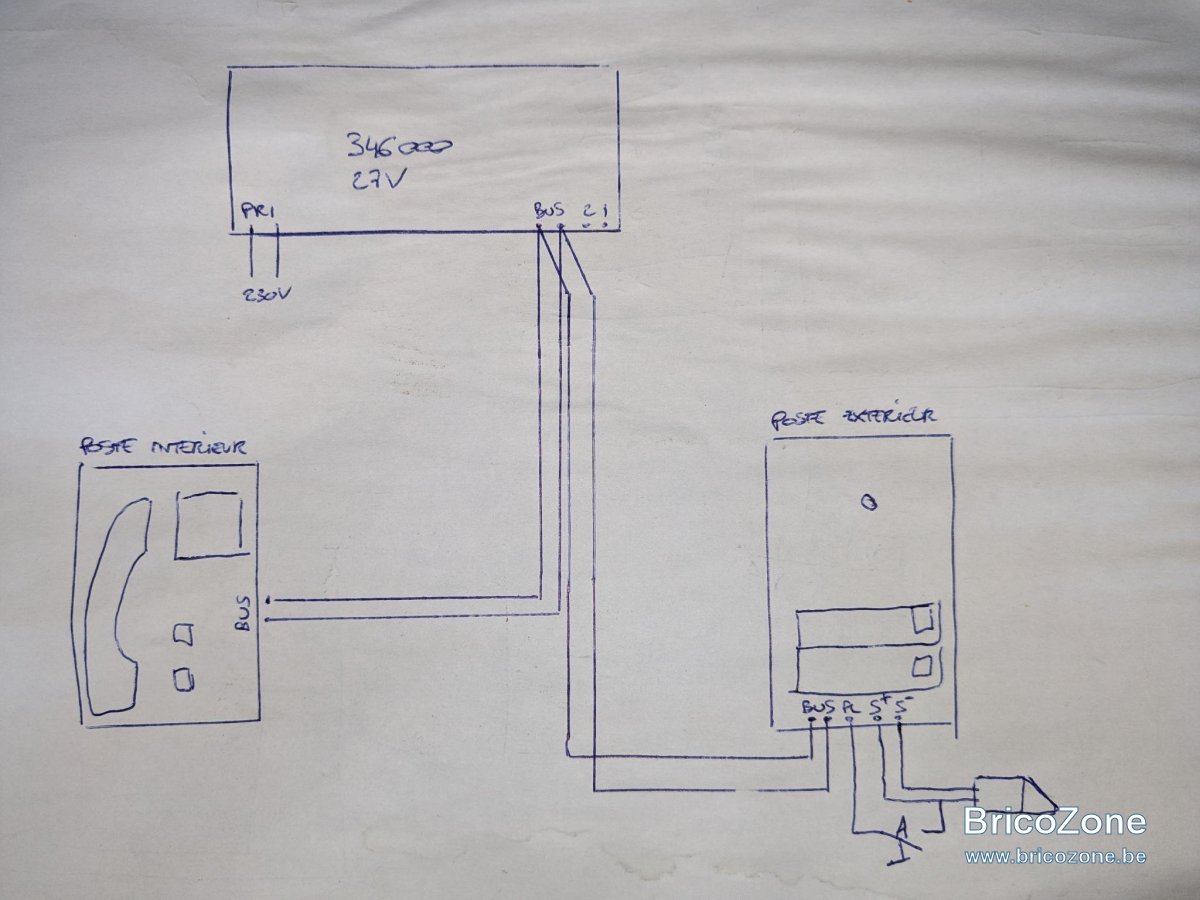

Du coup, est-ce que vous pourriez me confirmer que le schéma de connexion suivant serait correct?
Il y a deux sous-questions ici :
1. Est-ce que je peux en effet connecter directement tous les BUS ensemble dans mon alim?
2. Est-ce que je peux en effet brancher la gâche directement sur mon PL, S+ et S- alors que l'alim est en 27V? Dans ce cas j'achète une gâche 24V et c'est bon?
Un grand merci pour vos réponses!
Didier
