Je ne trouve pas la pièce à remplacer sur mon sèche-linge

Bonjour;
J’ai un sèche-linge AEG PNC (91609767800). J’ai eu des problèmes avec le module électronique et un technicien est venu (et n’a rien su faire). Malheureusement, j’ai l’impression qu’il a également volé une pièce car le linge reste humide. Pouvez-vous me dire grâce à la photo quelle pièce il manque? J’ai entouré en rouge une pièce similaire trouver sur d’autres sites mais comme je ne sais pas comment elle s’appelle, impossible de la commander…
Je vous joins également des photos de mon sèche-linge avec les deux fils à relier sur cette pièce mystère manquante (photos avec l’essuie)
Merci x1000


Photo de la pièce dont j’ai besoin:

voir sur le site aeg la vue éclatée et les pièces :

https://shop.aeg.be/nl/search?q=:relevance:pnc:91609767800&page=2&pagesize=20

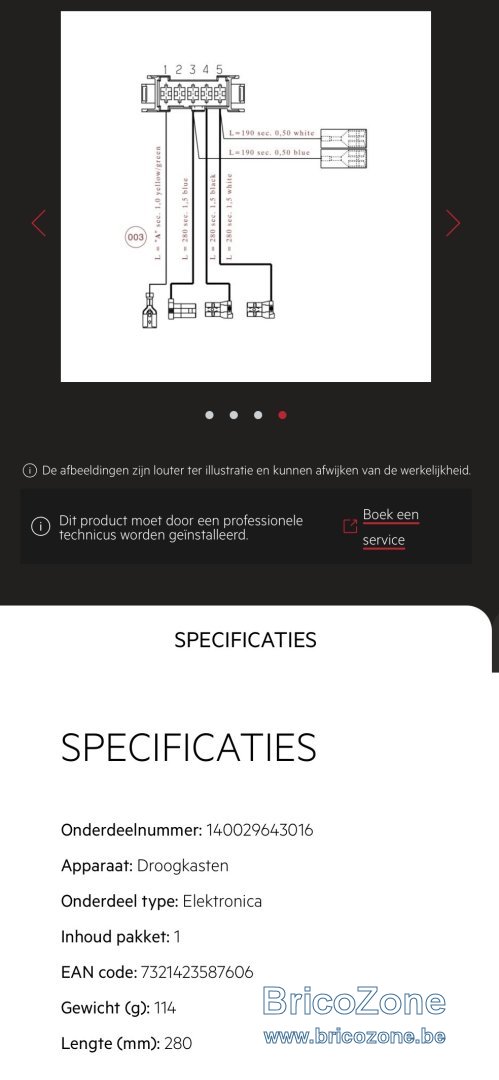

Le câble serait celui ci ? mais à quoi est il raccordé ?

Merci pour la réponse!

On essaye mais on ne trouve pas la pièce dont il s’agit, c’est bien en effet la pièce manquante (à droite des L=190 sec 0.5) - mais quelle est cette pièce ? A quoi d’autres est-elle connectée?

Est-ce que ça pourrait être ça?
https://shop.aeg.be/nl/wassen/wasmachines/thermostaten/sensor-ntc/p/8581242941111

Bonjour,

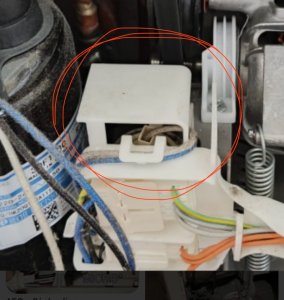

La pièce que vous avez cerclée de rouge sur un autre SL que le vôtre est probablement un capot.
Si vous un regardez de plus près, sous ce capot, vous distinguerez une forme circulaire sur laquelle sont branchés les connecteurs de fils bleus et blancs.

Cette forme circulaire devrait être le dessus d'un condensateur (cylindrique et disposé verticalement).

Le capot a pour but de protéger l'accès à ce condensateur et surtout d'éviter qu'un utilisateur ou une utilisatrice ne touche malencontreusement, SL à l'arrêt, les deux bornes du condensateur.
Le condensateur est en effet un composant qui se charge et se décharge en fonctionnement du SL, mais qui peut très bien rester chargé alors que le SL n'est pas en service. Et là, la décharge électrique au contact des doigts peut faire très très mal voire plus !

Maintenant, la configuration de votre SL n'est pas forcément la même que celle de cet autre SL dont vous avez publié une photo de la zone concernée.

Sur le vôtre, ce condensateur, qui existe aussi, n'est pas forcément situé au même endroit. Et dans ce cas : pas de capot subtilisé par le réparateur.

Par contre les fils bleu et blancs non connectés sur le vôtre sont possiblement les fils de ce condensateur.
Il faut donc retrouver où se trouve ce condensateur (parfois disposé horizontalement sur ces SL AEG

>> Pouvez-vous donc publier les mêmes photo que vos deux premières, mais de bonnes dimensions et le plus net possible (pour la vue de côté, prenez-la perpendiculairement au SL et sur toute la largeur du SL

PS : Pouvez-vous également préciser l'adresse du site sur lequel vous avez trouver l'autre SL (celui avec capot) ? C'est histoire de pouvoir consulter la configuration de cet autre SL

Cordialement

Bonjour,

Merci beaucoup pour ces explications. Depuis mon message, nous avons en effet trouvé la pièce manquante, il s’agit bien du condensateur. Nous avons réussi à le connecter, et notre sèche-linge fonctionne correctement!
Nous n’avons pas encore trouvé le capot qui permette de protéger cette partie. Je vais investiguer pour être sûre que tout soit safe.

Merci encore et belle journée.
Cordialement
