Landis + Gyr E65 + pointe 1/4h

BG1000

• 7 Septembre 2024

• #1

Bonjour

Je dois analyser les consommations d'un raccordement MT atypique et voir comment diminuer les pointes. Je l'avais fait il y a une petite vingtaine d'années.
J'ai accès aux relevés du GRD, qui sont dispo après deux jours ouvrables.

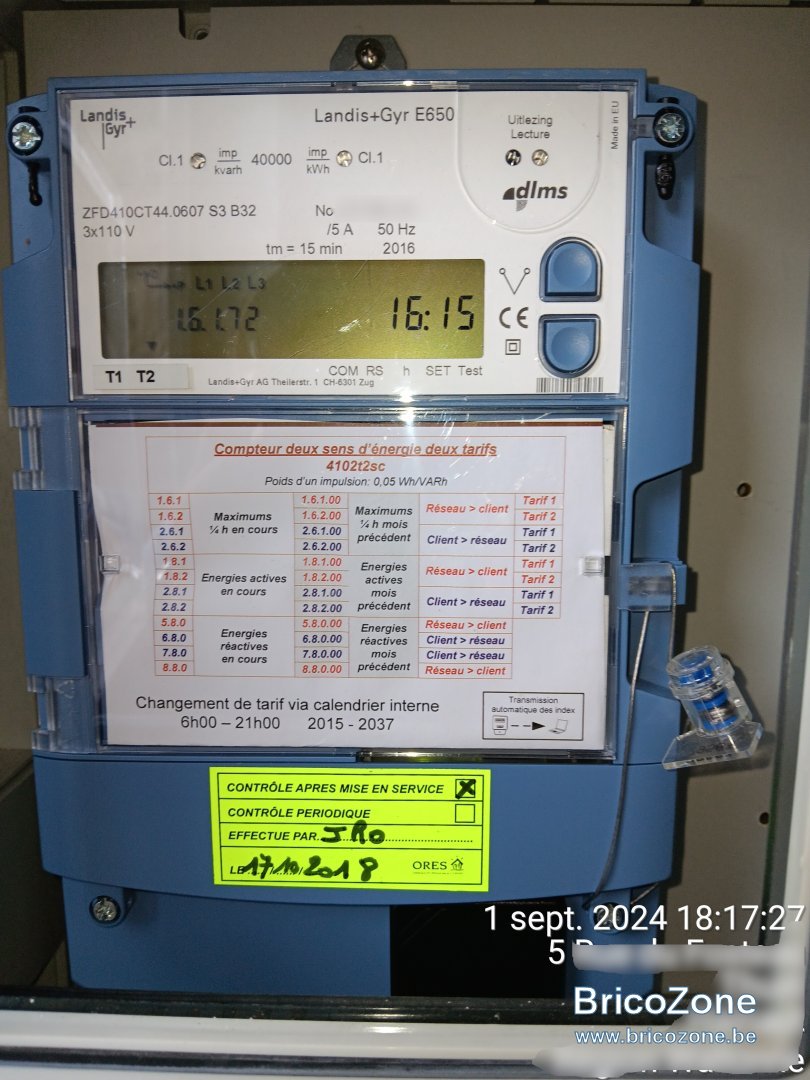

Le compteur est un 3x110V 3x5A Landis + Gyr E650 ZFD410CT44.
J'ai deux questions:

• Y a t'il un port de télémétrie sur ce type de compteur, si oui quel protocole?
  • Il semblerait qu'il y ait un système d'impulsions dispo
  • Pas la moindre idée comment cela fonctionne
    • Un capteur sur les deux LED?
    • Une autre interface?
• Je recherche la méthodologie de prise en compte de la pointe 1/4h pour la tarification
  • Pointe 1/4h en HC ou HP
  • 11ème pointe...

Il semblerait qu'on utilise l'un si l'autre n'est pas pertinent. Mais je trouve pas le texte réglementaire seulement des morceau dans les propositions tarifaires de la CWAPE.
Le but est d'avoir une meilleur gestion de la pointe 1/4h vu les faibles consommation et les pointes plutôt élevées.

Merci de l'aide



guirikiki

• 7 Septembre 2024

• #2

Bonjour,
Quelle région ? Wallonie ?



BG1000

• 7 Septembre 2024

• #3

oui



guirikiki

• 7 Septembre 2024

• #4

Pour la Wallonie, voir méthodologie tarifaire 2024 : https://www.cwape.be/sites/default/files/cwape-documents/2023.04.13-0766-Méthodologie%20tarifaire%202024.pdf page 41.

Il y a donc deux composantes, un terme de pointe historique qui compte pour 75% et un terme de pointe mensuelle qui compte pour 25%. Et pour un comptage AMR, ce qui semble être votre cas, la pointe = la 11ème pointe. Cela veut simplement dire que les 10 premières pointes maximales ne sont pas considérées dans le calcul.

En pratique, à la fin de chaque mois, une monotone des pointes est réalisée (tri par ordre décroissant) et la 11ème valeur est considérée. La pointe est calculée comme l’énergie sur 1/4h x4.

En plus du terme capacitaire il y a également un terme proportionnel heures pleines heures creuses.



twautele

• 7 Septembre 2024

• #5

d’après la doc il y a un module de communication mais je doute que vous y ayez accès.
https://www.landisgyr.eu/webfoo/wp-...8-E650-ZMD300xT-Series-3-User-Manual-en-k.pdf

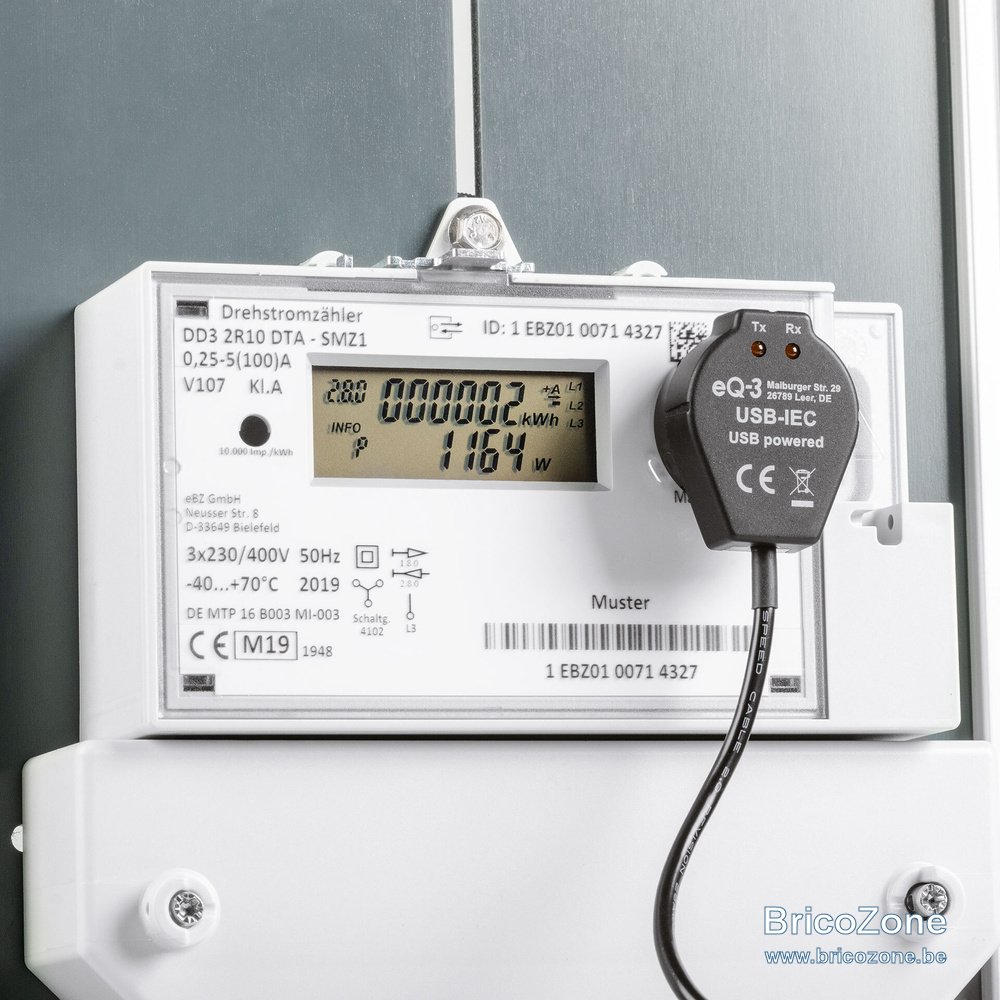

avec la led qui doit clignoter suivant la consommation on peut y plaquer une photodiode

https://de.elv.com/p/elv-lesekopf-m...gitale-zaehler-usb-iec-P158713/?itemId=158713

mais ce genre de dispositif est de plus en plus rare avec la généralisation des compteurs communicant.



guirikiki

• 7 Septembre 2024

• #6

Pour le monitoring du compteur je suppose qu’il existe des modules, peur que le GRD en propose moyennant rémunération ?



BG1000

• 7 Septembre 2024

• #7

guirikiki a dit:

Pour le monitoring du compteur je suppose qu’il existe des modules, peur que le GRD en propose moyennant rémunération ?

Cliquez pour agrandir...

Je dois voir, me renseigner, je ne suis pas gestionnaire direct, simplement analyste. Il semble y avoir un capot amovible, mais je n'ai pas su l'ouvrir.

J'ai un accès à EMORES, mais qui ne donne pas des infos instantanées c'est 80€/an .
Sur les factures on parle de Puissance souscrite, cela ne correspond pas à la 11ème pointes , ni aux pointes HP et HC fourni par le GRD.

Une idée de la définition de Puissance souscrite ?? La pointe x le coef de dégressivité? (mais cela ne corresponds pas aux chiffres)

Merci



guirikiki

• 7 Septembre 2024

• #8

Un extrait de la facture svp ? Pour mieux vous aider.
Il y a bien un coefficient de dégressivité qui est appliqué lors du calcul, voir ici grilles tarifaires avec coefficient E1 et formule : https://www.cwape.be/sites/default/files/cwape-documents/ORES%20ELEC%20-%20Tarifs%20de%20prélèvement%20d%27électricité%202024%20%2B%20plages%20tarifaires.pdf



BG1000

• 9 Septembre 2024

• #9

Pour la puissance souscrite , l'énergie est acheté via une centrale d'achat, intercommunale, provinciale et c'est la valeur de la pointe contractuelle, mais je dois aller plus loin dans l'analyse. Elle est fixée manifestement pour la composante annuelle, pour la composante mensuelle je ne sais.
