Bonjour.

Technicien retraité, j'aimerais dresser moi-même les documents de l'installation électrique de ma maison, à présent légalement requis lors de vente de tout bien immobilier, en vue d'obtenir un certificat de conformité. Un 'one shot', en fait.
Je suis donc à la recherche d'un bon logiciel de création de schéma d'une installation électrique dans un bâtiment domestique à plusieurs étages, pas trop cher ou gratuit, doté ...
⦁ d'une bonne librairie de symboles de composants électriques IEC, CENELEC (prises, boîtiers de dérivation, tableau de répartition, ...)
⦁ de dessin d'un schéma unifilaire
⦁ de dessin des murs du bâtiment (vue d'au-dessus)
⦁ d'une liste de nomenclature de tous les câbles
⦁ ...

Q1: Quel est l'application que vous employez et privilégiez ?

Sur l'internet, j'ai trouvé par exemple https://meilleur-logiciel.com/logiciel-gratuit-pour-faire-schema-electrique-telecharger/ .
J'ai donc téléchargé l'application 'SEE Electrical Building Free' de IGE & XAO. Et quelques démos
⦁ Overview
⦁ V4 FR
⦁ ...
montrent que cette application est super et conviendrait à beaucoup de techniciens.

Soucis :
⦁ La version téléchargeable est une version x86 (32 bits et non 64 bits) / J'utilise Windows 11)
⦁ Le seul tutoriel en Français que j'ai pu téléchargé est celui de la V8R2 de 2019.
⦁ J'ai du mal à distinguer la version exacte, les limites des fonctionnalités et un tutoriel de la version 'Free', en Fr, Nl ou En.
⦁ Il me semble que cette version 'free' n'est pas équipée de la bibliothèque d'éléments électriques standards, ni qu'il est possible d'ajouter un composant (et son symbole) dessiné soi-même.
⦁ Lorsque je démarre cette version 'Free', une fenêtre s'ouvre, un champs 'Enregistrement du produit' me donne une chaîne de caractères 'Numéro de licence du PC' et un autre champs demande un 'Code de déverrouillage' que je n'ai pas reçu et que je passe outre.
À l'actionnement du bouton 'Enregistrer', l'application appelle dans mon navigateur la page https://www.ige-xao.com/en/shop/see-electrical/ où figure entre autres, 'Try it for free' et '30-days trial'. Aucune mention de la version ni du prix d'achat.
⦁ Dans 'Folios d'installation', ne faut-il que je détermine la grandeur de la feuille de dessin (pour chaque étage), A4 dans mon cas ?
'Taille du papier' : Losque j'introduis '297mm,210mm', l'application corrige toujours le 210mm en 211,34mm.
Ca commence bien !

[L'extension des noms des projets 'SEE Electrical Building' semble être '*.ebp'; celui des modèles '*.ebt']

Q2: Avez-vous quelques conseils pour faciliter le démarrage des novices dans cette application 'SEE Electrical Building - Free' apparamment super ?

Cordialement.

Un simple Autocad/Librecad?
https://librecad.org/

Moi j'utilise Visio (mais faut l'avoir...)

Mais qu'est ce qui vous pousse à perdre du temps à chercher et maitriser un logiciel pour faire un schéma unifilaire qui ne servira en tout et pour tout au maximum 30 petites minutes alors qu'une latte et un stylo bille suffissent amplement.
Rien, absolument rien n'oblige à passer par un quelconque logiciel pour ce travail et ce n'est pas parce que vous produisez une œuvre digne de faire pâlir La Joconde que votre installation serait acceptée.
Bien souvent l’effet inverse.

Bonjour,

RobBZ et Le Leu,
C'est toute la différence qu'il y a entre un logiciel de dessin général et un logiciel dédicacé 'installations électriques'. Ni Autocad / Librecad, ni Visio n'offrent p. ex. une bibliothèque de matériel d'installation électrique aux dessins de composants standardisés IEC ou Cenelec, que je sache. Et ce n'est qu'un exemple. Et les dessiner soi-même pour créer sa propre bibliothèque de symboles est exemplativement contre-productif.
Idem pour quelques autres facilités, telles que les relations logiques entre les dessins de positionnement et les schémas de circuits unifilaires, que l'établissement d'une liste de composants et ...

Cory,
À la main ? Crayon, latte et gomme ? Retouches rapidement faites ?
Non. Je suis plutôt de l'avis de Andy_D (https://www.bricozone.be/t/logiciel-schemas-de-position-et-unifilaire-relies.145463/).Notamment
– La création automatique de connexions
– La génération automatique de nomenclatures en fonction des schémas de circuit qui existent
– La création de points de vue variés (couches) et choix de leur visibilité
– Le dessin d'un bâtiment au moyen d'objets prédéfinis (symboles), tels les murs, les portes, les fenêtres, etc.
– La définition de dimensions pour les dessins et les plans
– L'accès à une bibliothèque de symboles standardisée
– L'insertion de matériel électrique (prises de courant, interrupteurs, etc.) depuis une base de matériels disponible
– La modification du matériel
– La création de connexions logiques et de câbles physiques de routage
– La gestion du montage du matériel et des câbles
– La génération automatique de nomenclatures en fonction des dessins d'installation qui existent
– L'exportation de listes en format MS Excel
– L'édition de listes sous MS Excel
Rêveurs s'abstenir, s v p.

Michaël 33512,
Pourriez-vous me confirmer si SEE Electricaal Building Free met à disposition ou non
- une bibliothèque de symboles des matériels d'installations électriques (CEI ou Cenelec) ?
- SEE DWG Editor ?

Trikker, Esabora, Fix-O-CAD (Vynckier), Schematicals, ...
Q1) Mais qu'est-ce que coûte (au mois) au juste un logiciel après la période d'essai gratuit ? Notamment pour Trikker et pour SEE Electrical Building ?
C'est dommage que les licences ne sont pas achetables par projet. Ca pousse à chercher des logiciels "crackés".

Q2) Importation de plans architecturaux (d'étage). Fonction 'Insérer un fond de plan'.
Quels logiciels le permettent ? Dessins à quels formats (DWG, DXF, etc.) ? Variable Scale Graphics ?

Malgré l'avenue de l'I.A., il semble qu'il n'y ait pas encore d'article comparant les fonctionnalités et les prix des différents logiciels de dessin d'installations électriques.

Merci pour vos réponses

Sujet maintes fois évoqué sur le forum !

neuneu a dit:

Sujet maintes fois évoqué sur le forum !

Cliquez pour agrandir...

Et le même combat entre les pro logiciel (dont je fais partie) et les pro crayon/latte/gomme…..

supertoto a dit:

un logiciel pour un one shot n'a effectivement pas beaucoup de sens.

Comme dit cory, ce plan ne servira que 30 minutes et basta.

Cliquez pour agrandir...

Sauf si la maison évolue (avancement des travaux, garage, PV, borne VE fixe,…)

C’est le genre de job qui ne me donne pas de remords à utiliser une version …… d’un logiciel performant. Je n’aurai de toute façon pas acheté la licence.

Face un ordinateur, un logiciel tout le monde n’a pas les mêmes facilités.
Un jeune d’aujourd’hui (je parle déjà comme un vieux con ) aura plus simple sur SEE Electrical qu’avec un crayon et une règle de symbole.

Les enfants 15 et 17 sont capable de jouer toute la nuit, mais quand il s'agit d'imprimer des images piquée de Google, il faut leur apprendre tout !
Word et PowerPoint ! N'en parlons même pas

neuneu a dit:

Les enfants 15 et 17 sont capable de jouer toute la nuit, mais quand il s'agit d'imprimer des images piquée de Google, il faut leur apprendre tout !
Word et PowerPoint ! N'en parlons même pas

Cliquez pour agrandir...

Attends le premier job

neuneu a dit:

Les enfants 15 et 17 sont capable de jouer toute la nuit, mais quand il s'agit d'imprimer des images piquée de Google, il faut leur apprendre tout !
Word et PowerPoint ! N'en parlons même pas

Cliquez pour agrandir...

Et ne parlons même de excel.

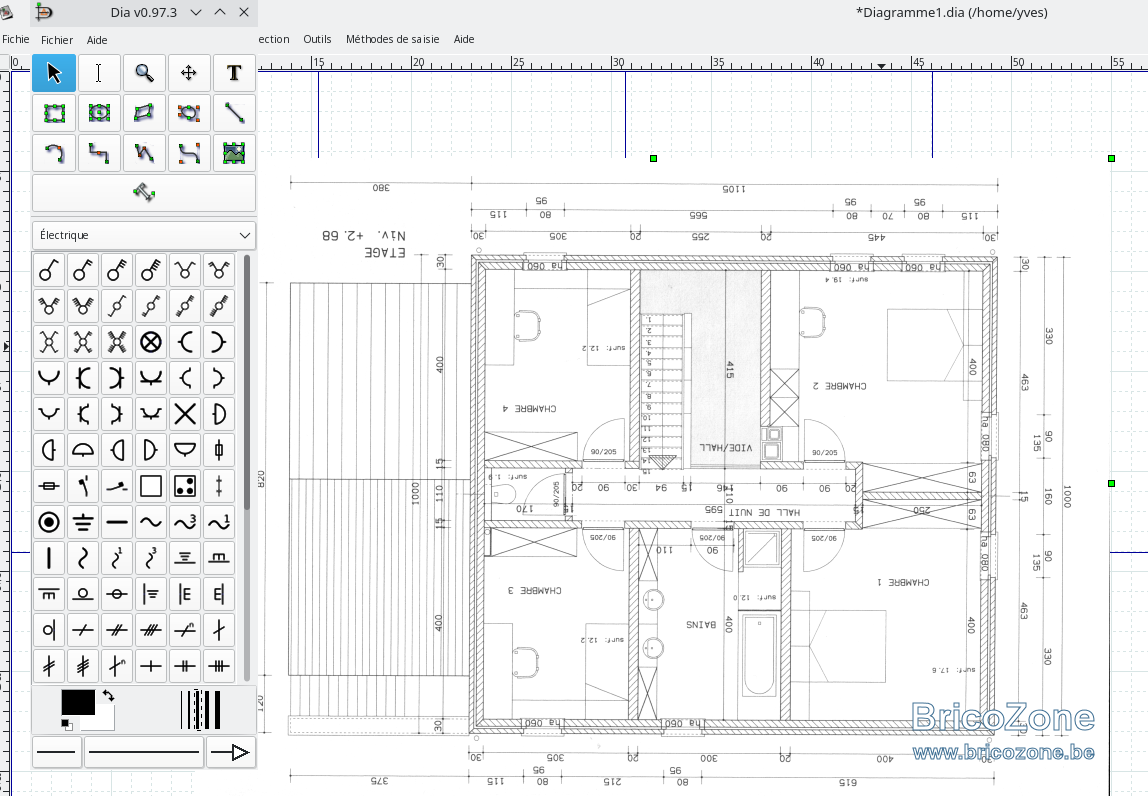

Dia a des librairie de composant.
Il est possible d'insérer une image d'un plan par exemple
http://dia-installer.de/shapes/Electrical/index.html
