LOGO! pas assez d'entrées réseaux

Bonjour



Il y à un peu moins de deux ans, je débutais avec LOGO !, et certaines de mes questions ont été résolue grâce à ce forum.

Je reviens aujourd’hui avec un nouveau sujet… ou problême.



Voici…..

J’utilise les logiciels LOGO Soft Comfort pour les programmes et LOGO ! Web Editor pour les pages Internet… Cool jusqu’à présent.

Sans vouloir trop rentrer dans les détails, ma domotique est entièrement gérée avec ce système. Et j’en suis très content.

Trois automates 6ED1052-1FB08-0BA0 (8E/4S) avec chacun trois cartes 6ED1055-1FB00-0BA2 (4E/4S). Toutes les sorties sont raccordées. Il reste beaucoup d’entrées de libre.

Des pages Web embarquées (sur le premier et le troisième automate) me permettent de commander une foule de choses, et aussi de visionner l’état d’une foule de choses …. (Alarme, Simulation de présence, Gestion des lumières et des volets roulants…)



De temps à autre j’améliore mon système qui se complète peu à peu depuis deux ans….



Mais la semaine dernière, je me suis retrouvé devant un mur.

Sur l’automate la plus encombré, il reste 7 entrées réseau, et il m’en faudrait bien plus.

Mon objectif était de rapatrier certaines infos du troisième automate vers le premier automate afin de compléter les pages web du premier automate, ceci afin d’éviter deux pages web accessibles via deux IP différentes.

Le troisième automate est dédié volets-roulants. Si je veux bouger des volets, je dois fermer la page du premier automate et ouvrir la page du troisième automate.

11 volets roulants, ça me fait 22 sorties réseau sur le troisième automate vers 22 entrées réseau du premier automate.

J’espère avoir été assez clair ?



Comment faire si toutes les Entrées réseau sont occupées ?

Existe-t-il une solution alternative ?



Merci d’avance pour celles et ceux qui se prendrons le temps de s’intéresser à ma question.



Au plaisir de vous lire.

Tu peux avoir 64 entrées réseau

Pourquoi n'as-tu pas pris le 230R - 6ED1055-1FB10-0BA2, il a 8E/8S et tu peux placer 2 de ces extensions par logo.

avez vous des entrées réseau de disponible sur les deux autres logo, si oui, les entrées logo peuvent piloter les sorties logo 1 par exemple

Dyckie a dit:

Pourquoi n'as-tu pas pris le 230R - 6ED1055-1FB10-0BA2, il a 8E/8S et tu peux placer 2 de ces extensions par logo.

Cliquez pour agrandir...

C'est un souci de communication, et non une question d'entrées/sorties.... Je souhaite passer des infos d'un automate vers l'autre, et les entrées réseau de l'autre sont saturées.

francois12 a dit:

Tu peux avoir 64 entrées réseau

Cliquez pour agrandir...

Sur les 64, il m'en reste 4 de dispo, alors qu'il m'en faudrait encore une vingtaine.....

Dyckie a dit:

Pourquoi n'as-tu pas pris le 230R - 6ED1055-1FB10-0BA2, il a 8E/8S et tu peux placer 2 de ces extensions par logo.

Cliquez pour agrandir...

J'avais zappé cette référence, j'ignorais qu'il existe des 8E/8S. Trop tard, le matériel est en place et fonctionnel. Il me reste à solutionner cette histoire d'entrées réseau manquantes pour continuer.

Rationaliser les entrées ?

Faut il toutes les commandes individuelles ou juste un tout monté/tout baissé

Faire avec une entrées plusieurs fonctions (apuis 2x, ext)

J'ai fait ça chez moi

vos trois logos actuellement communiquent entre eux de quel façon, ils ont leurs propre switch / routeur ou ils sont connectés au routeur de la maison

Michael 33512 a dit:

vos trois logos actuellement communiquent entre eux de quel façon, ils ont leurs propre switch / routeur ou ils sont connectés au routeur de la maison

Cliquez pour agrandir...

Connectés au routeur de la maison.
La communication fonctionne parfaitement.
Les trois LOGO! se passent les infos sans soucis, et ils sont joignables de l'extérieur.

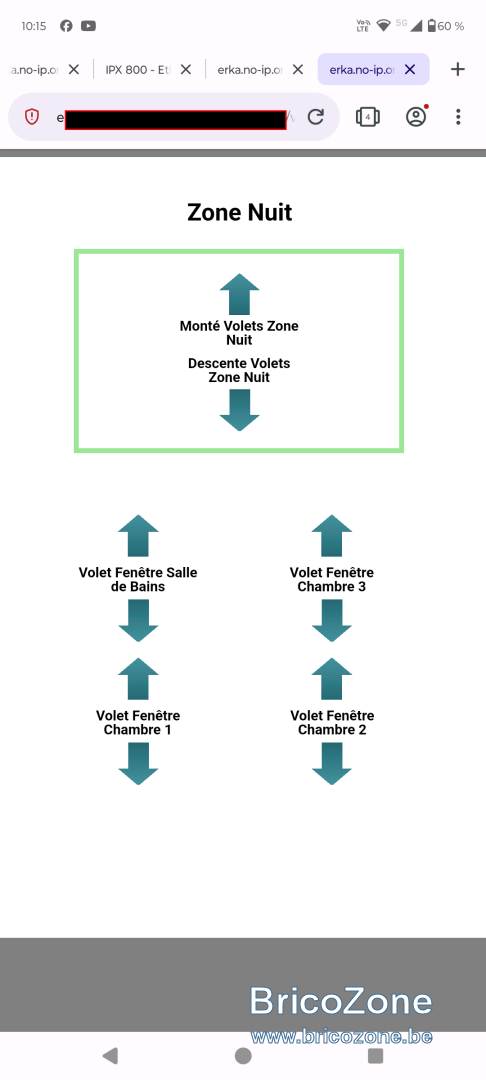

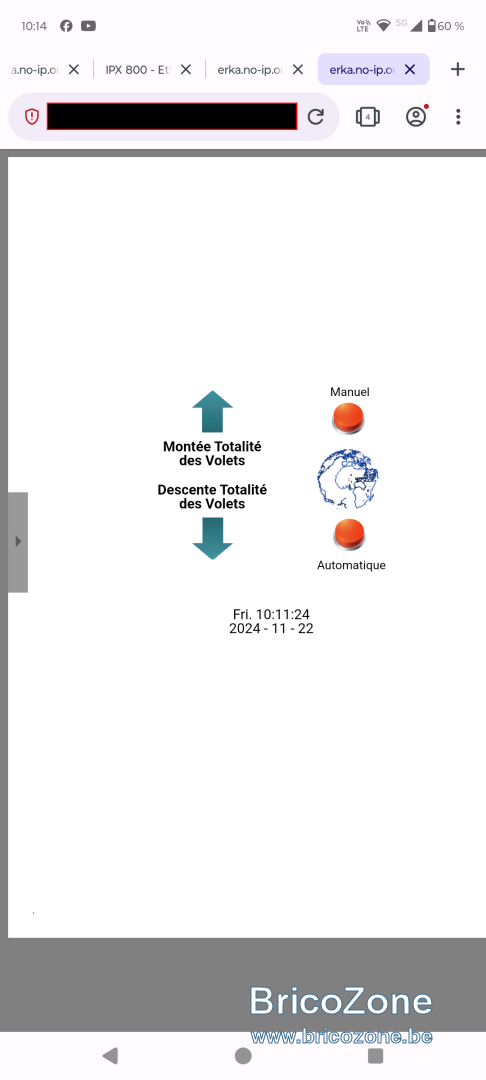

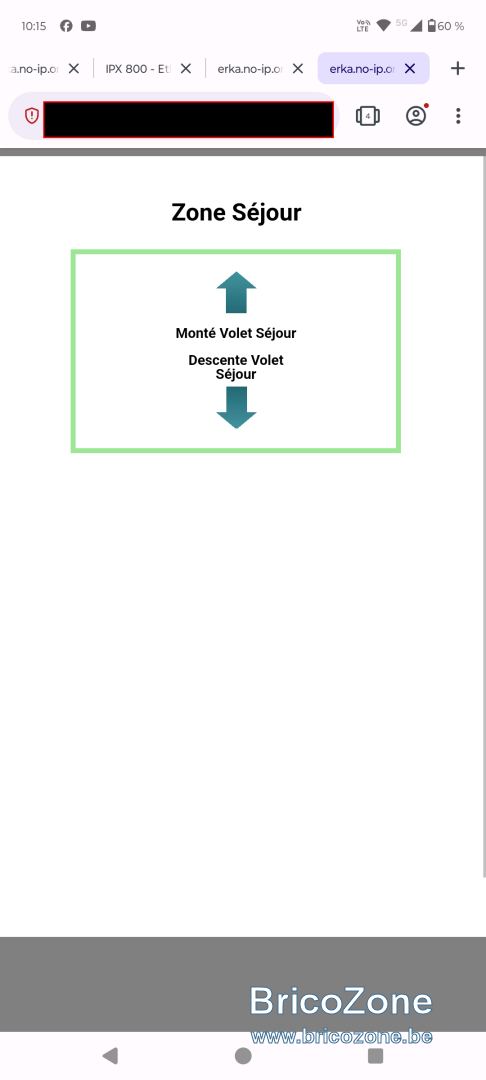

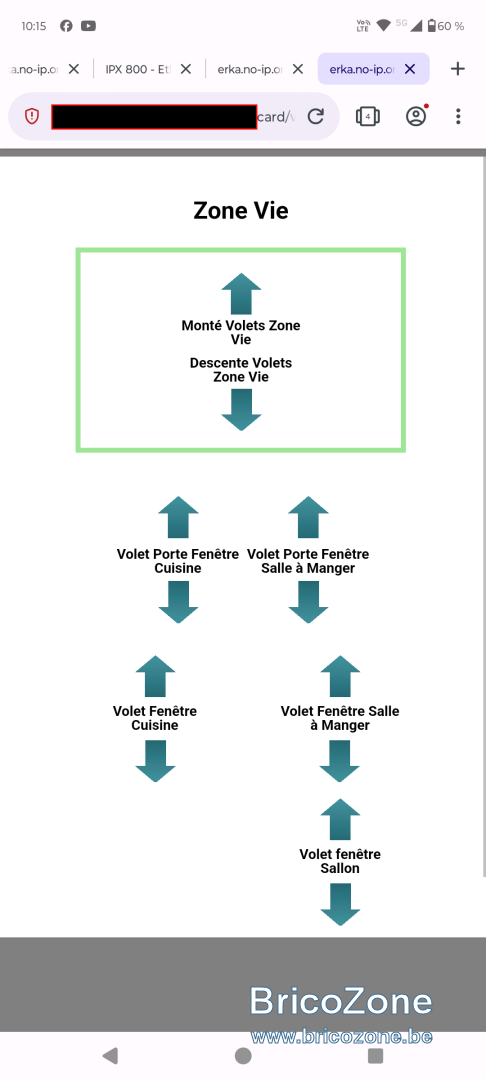

En PJ les écrans pour le LOGO3
J'aimerais reporter ces écrans sur le LOGO1

Donc reporter chacune de ces action sur une "sortie réseau" du LOGO3
Et dans le LOGO1, une "entrée réseau" pour récupérer chaque action vers un M qui fera l'interface vers les nouvelles pages dans le LOGO1. Et il manque des "entrées réseau" dans le LOGO1.

Je sais comment faire, ce n'est pas ma question...
Je demande si un utilisateur professionnel des LOGO! sais s'il existe une astuce pour contourner ce manque d' "entrées réseau".
J'avais un moment pensé utiliser des "sorties réseau analogique" vers des "entrées analogiques réseau" en y inscrivant des valeurs...... Mais je ne sais pas comment m'y prendre.

C'est vraiment pour me faire plaisir....
Car actuellement, pour tout ce qui concerne les volets, je dois me connecter au LOGO3 alors que pour tous le reste je dois me connecter au LOGO1

francois12 a dit:

Rationaliser les entrées ?

Faut il toutes les commandes individuelles ou juste un tout monté/tout baissé

Faire avec une entrées plusieurs fonctions (apuis 2x, ext)

Cliquez pour agrandir...

J'ai déjà toutes les commandes individuelles qui sont fonctionnelles....
Voir mon dernier message avec les copies écran.

Hello,
J'avais dans une ancienne maison une configuration avec deux logos ou je pouvais lire les entrées du 2ième depuis le 1ier... Je dois avoir les infos quelques.... si jamais c'est toujours d'actualité...

Mais je pense vraiment que NodeRed peut vous simplifier la vie avec une belle interface sous Home Assistant.

Il ne faut pas de sortie réseau. Il est possible de commander directement une entrée réelle de ton logo 3 via une entré réseau du Logo_1. Dans ce cas, il indique LOGO_3 Ixx. Ca te ferait récupérer des voies

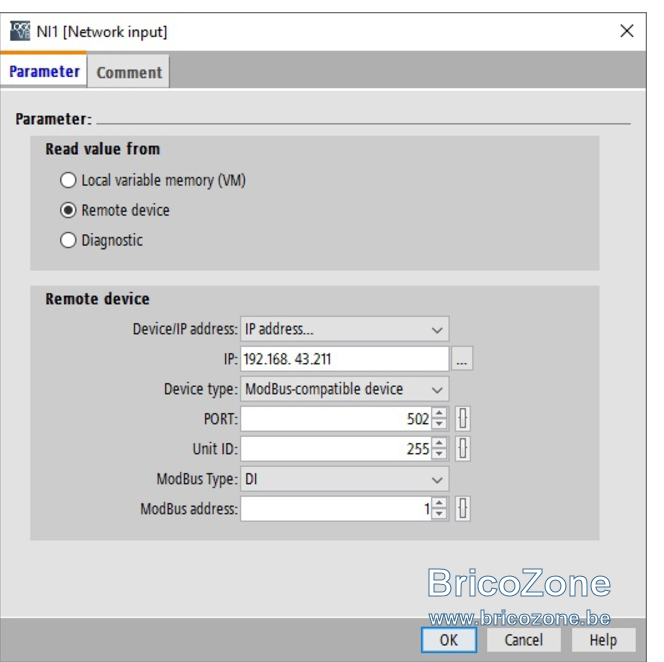

Ca se fait via :


[EDIT] je mettrai une vrai copie de mon programme ce soir. Il ne faut pas créer des mémoire ou autre chose si pas nécessaire

francois12 a dit:

Il ne faut pas de sortie réseau. Il est possible de commander directement une entrée réelle de ton logo 3 via une entré réseau du Logo_1. Dans ce cas, il indique LOGO_3 Ixx. Ca te ferait récupérer des voies

Ca se fait via :
Voir la pièce jointe 170533

[EDIT] je mettrai une vrai copie de mon programme ce soir. Il ne faut pas créer des mémoire ou autre chose si pas nécessaire

Cliquez pour agrandir...

Bonjour françois12, MERCI pour ton intervention.
Ta piste me plait bien, je vais tester cela dès la semaine prochaine, car je suis absent 3 jours sans possibilité d'accéder à la programmation.... Je suis impatient de tester cela, et reviendrais vers toi si questions et au mieux pour te dire que c'est ok.

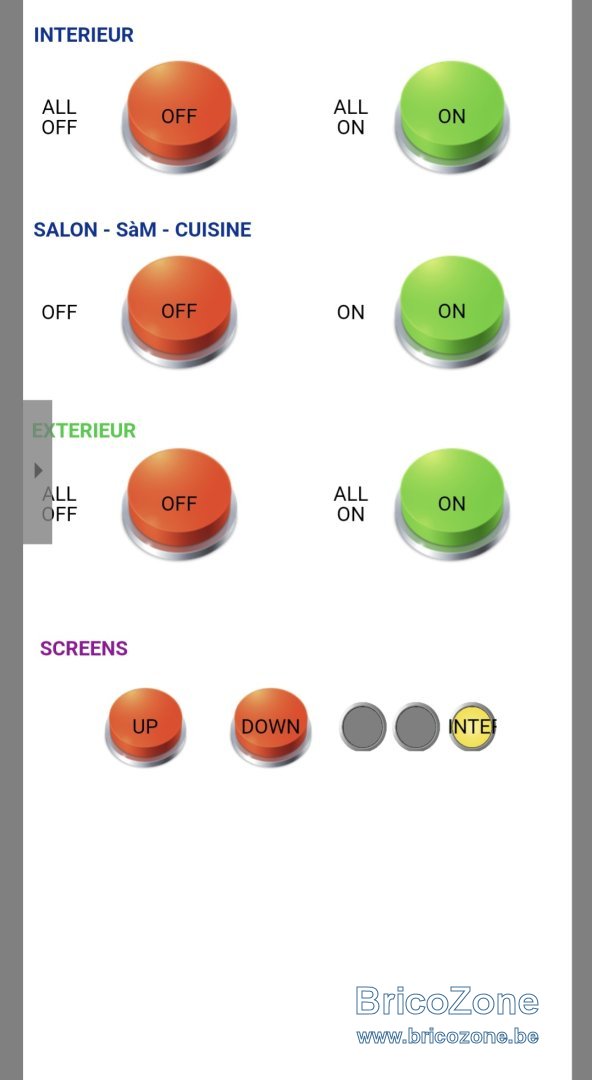

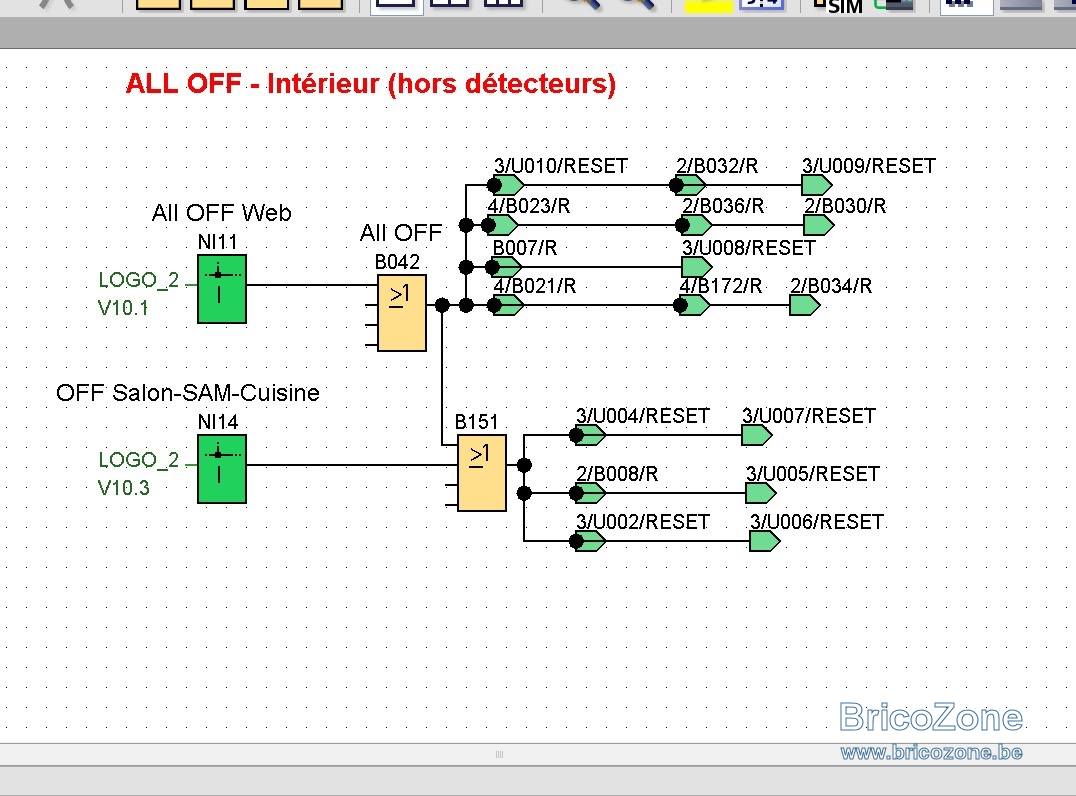

Voila ce que ca donne chez moi

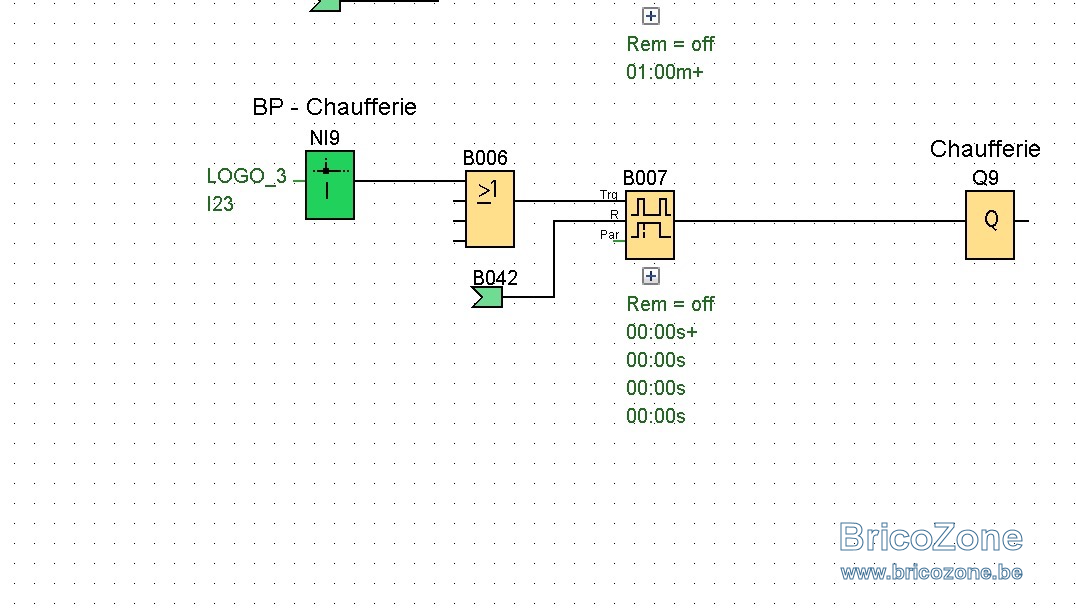

Entrées réseau et entrées physiques (Ixx)

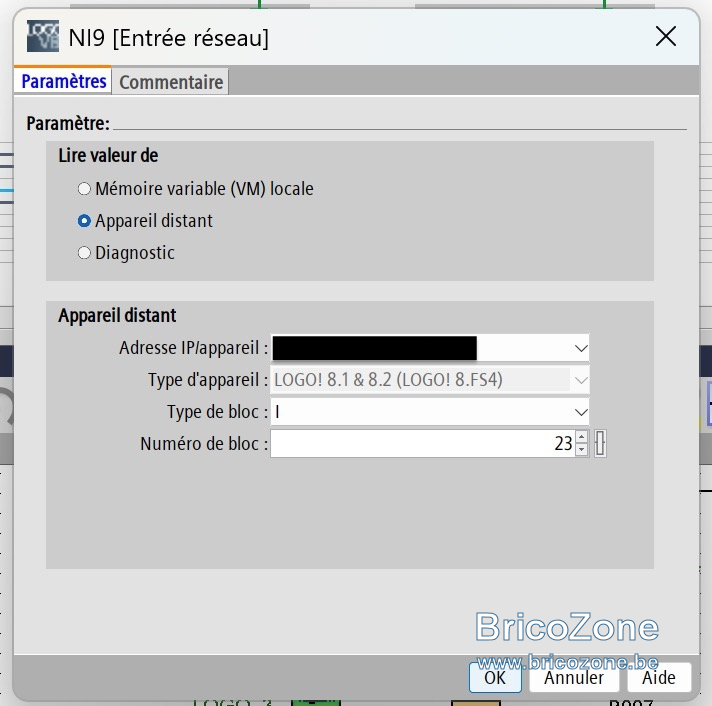

et comment la configurer. Meme pas besoin de mettre l'ip. Il détecte les logos sur le réseau.



Il doit y avoir moyen de rationaliser les liaisons car 64 c'est déjà pas mal

Me revoilà..... pas évident pour un retraité de se libérer du temps.
Sourire.

J'ai soigneusement lu tous vos messages, j'ai même fait pleins de tests.... pour finalement trouver une solution toute "bête"... Comme je vous l'expliquait, je n'ai aucune formation d'automaticien, ni aucune connaissances en Logo. Je tâtonne et j'avance (ou pas) selon mes besoins et les découvertes qui y sont liées.

Je disais au début que je n'avais plus assez d'entrées réseau sur un automate.

Pour mes pages web crées avec LWE, j'utilise des Memento pour y lire des états, et j'utilise des entrées réseau dans l'automate pour lire l'état des boutons sur les pages web.
Du coup, je manquait d'entrées réseau.

Ce que je viens de découvrir :
les Mementos (et il y en a beaucoup de dispos) fonctionnent dans les deux sens. Autant pour lire un état dans l'automate, que pour envoyer un ordre vers ce même automate.
Du coup, ça me libère beaucoup d'entrées réseau que je vais pouvoir affecter à la communication de l'automate 1 vers l'automate 3.
Quel charabia, j’espère que quelqu’un aura compris quelque chose.

Donc, sujet clos, puisque je vais pouvoir avancer.

A tout hasard, si quelqu’un possèderais des tutoriels sur LWE ? Ou un pdf en français ? Je serais preneur contre un million de merci.


En tout cas, merci à tous pour vos interventions
