Madrier dans poutrelle pour tenir garde corps

Bonjour à tous,

je reviens vers vous pour une question au sujet de mon garde corps.

Je fais actuellement faire une annexe (gros oeuvre, le reste je le fais moi-même). Je me pose une question au sujet de mon garde corps.

Pour résumer, l'annexe est un garage et par dessus, ca sera une terrasse.

Pour le garde corps, je pensais à une barriere en bois fixée "à l'anglaise" pour pas devoir percer mon EPDM. Vient le problème au dessus de la porte de garage.

J'ai juste une poutrelle, pas de maçonnerie par dessus (excepté le bloc de rehausse pour l'epdm mais je pense pas que ca tiendra si je me fixe la dedans). Donc pour fixer mon garde corps (et mon bardage d'ailleurs), je pensais mettre un madrier dans la poutrelle en "I" coté extérieur, et le fixer en percant la poutrelle et les hourdis( de l'autre coté, voir pièce jointe).

Pensez-vous que ca soit la meilleure solution? Avez-vous d'autres idées?

Merci d'avance, bonne journée à tous

j'opterais pour forage taraudage qui sera bien plus solide et fiable

Pour être exact, mon dessin est faussé, la partie pleine de la poutrelle n'est pas si épaisse (en fait j'ai pris un I majuscule dans le prog de dessin ). Du coup le taraudage ne se ferait que sur une petite épaisseur de poutrelle

Bonjour,

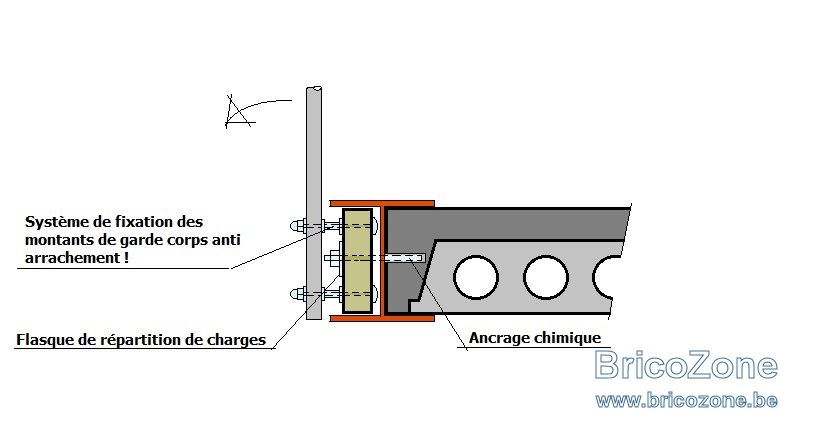

Peut-être une idée pour réflexion, car il ne faut pas sous estimer les charges d'arrachements que peuvent subir les garde-corps compte tenu du bras de levier

Ok super, merci pour le super schéma ca change du mien

Content de te lire @fradeco

Tjs aussi fort en paint !

eljub a dit:

Content de te lire @fradeco

Tjs aussi fort en paint !

Cliquez pour agrandir...

Wai, comme je disais, le temps du Blues passe à nouveau vers le Rock and Rol.
Peut-être plus de lumière ou plus longtemps

moi, je souderai des plats sur l'arête basse et haute de la poutrelle, et fixer le garde corp dessus

Si la poutrelle n'est pas encore placée il y aura moyen de forer en atelier, sinon ce sera pas évident à faire. Je l'ai fait pour du M5 ; il faut pousser comme un bœuf en cassant des mèches

Et si la poutrelle est galvanisée je ne souderais pas ...

Il y aurait peut être une possibilité de faire un L et avoir une pièce horizontale qui se fixe par dessous la dalle
