Normes belges pour un raccordement électrique fils 10mm²

Mark_MF · 6 Décembre 2023

Bonjour à tous !

Je viens de parcourir tout le forum et malheureusement je n'ai pas trouvé de réponse pour ma situation ...

Pouvez-vous me renseigner s'il vous plaît ?

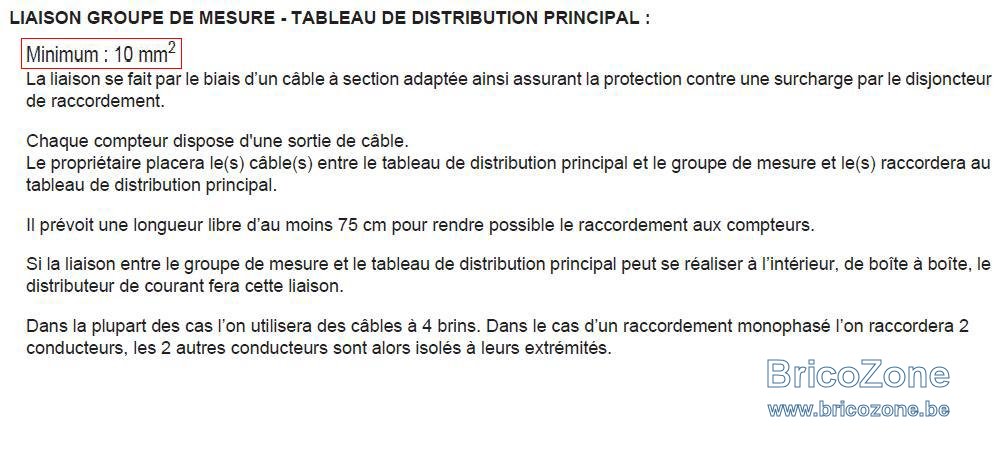

En effet , je ne sais pas qu'est-ce que je dois utiliser comme raccord pour partir du tableau principal vers le tableau secondaire comme vue sur l'image ci-joint .... Mes fils qui sortent du compteur font 10mm² .

Dois-je utiliser une borne de raccordement a visser dans une boite de dérivation ? Puis-je faire un piquage sur le premier disjoncteur différentiel du tableau principal ? Ou que proposez-vous pour que ce soit propre et dans les normes belges ?

Apparemment en France ils utilisent des barretes pour le neutre et la phase qui s'installent dans un endroit prévu dans le tableau ... ( de chez legrand je crois)

Je vous remercie d'avance

Marco

Wark · 6 Décembre 2023

Bonjour. Un disjoncteur dans le tableau de départ et un câble 5g de section équivalente à la protection du disjoncteur et de diamètre plus petit ou égal à 10 carré.

Donc pour du 2.5 carré, on mettra un 20A. Se référer au tableau du rgie pour le détail.

Mabz · 6 Décembre 2023

Si je prend mon cas comme exemple de principe :
Sortie du compteur en 10² -> 300 MA en tete de tableau -> disjoncteur 25A (je suis en 3x400v+n) -> Cable 5G10 (j'en avait sous la main mais 5G6 aurait suffit -> interrupteur général en tete du second tableau -> le reste de mes disjoncteur

Mark_MF · 6 Décembre 2023

Wark a dit:
Bonjour. Un disjoncteur dans le tableau de départ et un câble 5g de section équivalente à la protection du disjoncteur et de diamètre plus petit ou égal à 10 carré.

Donc pour du 2.5 carré, on mettra un 20A. Se référer au tableau du rgie pour le détail.

Merci pour ta réponse Wark ...

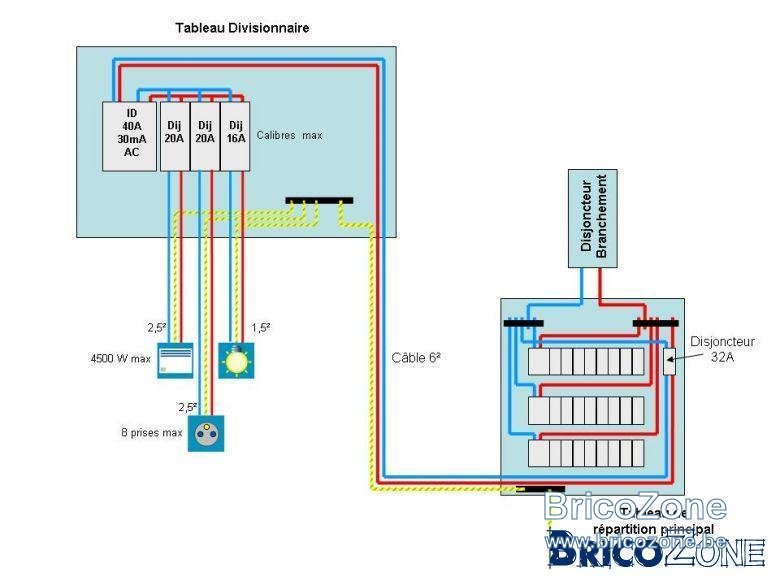

Donc, par exemple, je peux rajouter un disjoncteur 40A après le premier disjoncteur différentiel du premier tableau ( celui de 40A - 300 mA), brancher un cable 3G section 10mm² (section équivalente à celle du câble qui alimente le tableau principal)

et ce sera tout , je serai dans le normes ?

Je suis en monophasé ....

Merci

Wark · 6 Décembre 2023

Oui. Le tableau secondaire peut être raccordé de la même manière que le principal sans en dépasser sa puissance. Par sécurité mais non obligatoire, un interrupteur sectionneur peut-être placé à l'arrivée dans le tableau secondaire.

Cory · 6 Décembre 2023

Il ne peut rien y avoir entre le compteur et le différentiel de 300mAm.
Ce câble, en 4x10² donc sans terre, doit être d'une seule pièce.

Mark_MF · 6 Décembre 2023

Cory a dit:
Il ne peut rien y avoir entre le compteur et le différentiel de 300mAm.
Ce câble, en 4x10² donc sans terre, doit être d'une seule pièce.

Les deux traits noirs que l'on voit sur l'image représentant des barrettes/borniers de phase/neutre sont interdits alors ? ( car elles se retrouvent entre le compteur et les disjoncteurs différentiels )

Cory · 6 Décembre 2023

Non, rien entre le compteur et le différentiel de 300mAm.

Mark_MF · 6 Décembre 2023

Merci @tous !

Edmaison · 6 Décembre 2023

Heu, on parle bien de tirer un nouveau départ depuis un tableau "primaire" existant pour créé un nouveau tableau secondaire ?
(Pas le câble entre le compteur et le tableau)

Pour être au norme, il y a probablement d'autres choses a vérifier avant.

C'est dans le but d'une réception ?

perenoel123 · 6 Décembre 2023

Avant toute chose OUBLIEZ TOUT CE QUI EST FRANCAIS,SITES,NORMES,MATERIEL,CÄBLES.

Mark_MF · 6 Décembre 2023

Edmaison a dit:
Heu, on parle bien de tirer un nouveau départ depuis un tableau "primaire" existant pour créé un nouveau tableau secondaire ?
(Pas le câble entre le compteur et le tableau)

Pour être au norme, il y a probablement d'autres choses a vérifier avant.

C'est dans le but d'une réception ?

oui , exactement

Edmaison · 6 Décembre 2023

Et quels autres modifications on était faite à l'installation ? (Ajout de borne, panneaux, utilisation de se tableau secondaire)

Il faudrait voir quel type de câbles et de quand date le reste de l'installation.

Il faudra mettre à jours les schémas de l'installation et de position.

Mark_MF · 7 Décembre 2023

Edmaison a dit:
Et quels autres modifications on était faite à l'installation ? (Ajout de borne, panneaux, utilisation de se tableau secondaire)

Il faudrait voir quel type de câbles et de quand date le reste de l'installation.

Il faudra mettre à jours les schémas de l'installation et de position.

L'instalation électrique la plus ancienne date de 2015 . Après 2020 il y a eu des travaux dans la maison , le grenier et l'étage ont été aménagés, donc, une nouvelle installation électrique a été créé pour le grenier et l'étage et c'est pour cela l'instalation de ce second tableau ( à l'étage).

Pour le grenier j'ai 3 chambre + 1 sdb + 1 hall , donc ça fait 2 circuits pour chaque chambre et pour la salle de bain ( prises en 2.5mm² et lumières en 1.5mm²) . Le hall il y a juste quelques spots, donc 1 circuit 1.5 mm² .

Pour l'étage on a simplifié un peu, 1 chambre , 1 bureau , 1 sdb , 1 hall, 1 circuit mixte pour chaque pièce , fil de 2.5mm² .

Pour les circuits de 1.5mm² j'ai utilisé des disjoncteurs 16A et 20A pour les circuits 2.5mm².

Dans le tableau secondaire , sur la 1er rangée il y a un différentiel de 300mA + toutes les chambres. Sur la 2ème rangée , il y a un différentiel de 30mA + les 2 salles de bain + 2 hall ( étage et grenier ).

Ce deuxième tableau sera alimenté par un cable 4g en 10mm² (1 des conducteurs sans fonction)

La maison n'a pas encore de plans filaires ni de position .

L'installation existante AU REZ et dans la cave, est celle de 2015, un circuit de 2.5mm² séparé pour chaque un , les travaux ont commencé au rez , il y aura juste quelques ajouts de prises et modification de leur emplacement ...

Wark · 7 Décembre 2023

4 pièces sur un circuit mixte dont une pièce humide ? J'éviterais si possible.

Wark · 7 Décembre 2023

Pour ajouter. 4 pièces sur circuit mixte, ça fait un bloc prise (max 4 ou 5 selon le fabricant) et un éclairage par pièce et c'est tout.

Sdb, avec une seule prise, ça peut passer tout juste. Chambre, j'y crois déjà moins et bureau, ça me semble vraiment peu.

Mark_MF · 7 Décembre 2023

Wark a dit:
Pour ajouter. 4 pièces sur circuit mixte, ça fait un bloc prise (max 4 ou 5 selon le fabricant) et un éclairage par pièce et c'est tout.

Sdb, avec une seule prise, ça peut passer tout juste. Chambre, j'y crois déjà moins et bureau, ça me semble vraiment peu.

Pour l'étage l'installation est la suivante :

1 chambre - 1 circuit mixte - fil 2.5mm² - disjoncteur 20A
1 bureau - 1 circuit mixte - fil 2.5mm² - disjoncteur 20A
1 sdb - 1 circuit mixte - fil 2.5mm² - disjoncteur 20A
1 hall - 1 circuit mixte - fil 2.5mm² - disjoncteur 20A

Effectivement, ce serait très peu si j'avais 1 circuit pour 4 pièces dont une humide .

Wark · 7 Décembre 2023

C'est mieux. Ne rigolez pas, mon étage était sur un seul circuit. Mais maison des années 70.

Bestor · 7 Décembre 2023

Hello, je suis dans le même cas (tableau pour futur combles aménagés). Si je peux résumer et avoir confirmation, il suffit de tirer un 5G10² entre le peigne 10² après le différentiel 300mA du tableau principal et le peigne qui va alimenter le tableau secondaire. En n'oubliant pas la limites des différentiels du tableau secondaire suite au nouveau rgie2023. exemple: si je pars vers une pièce humide ou une mal, obligé de mettre un 30 mA alors que si je pars vers un frigo ou un appareil fixe, pas besoin...
Question quand même, la limite des 8 circuits par différentiel s'applique-t-elle aussi au 300mA?
Merci

Wark · 7 Décembre 2023

Non pas de limitation pour le 300mA. Par contre il vaut mieux partir d'un disjoncteur que du 300mA directement.
