Onduleur mono sur installation 3x230V---> comment raccorder taque cuisson

CAPRI

• 29 Mai 2025

• #1

Bonjour le Forum,

J'ai un onduleur Huawei MONO avec 10 panneaux solaires : tout fonctionne bien

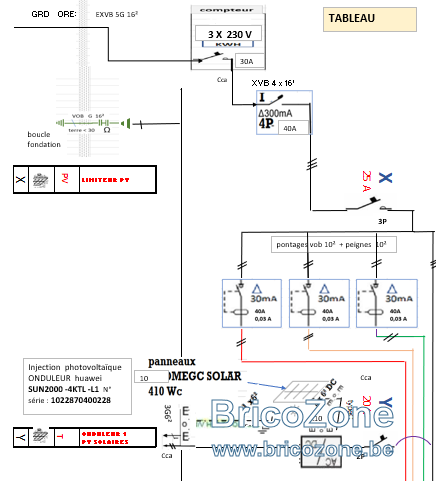

- voir extrait schema unifilaire de l'installation ci-dessous
Le seul consommateur qui fonctionne sur les 3 phases est la taque de cuisson,

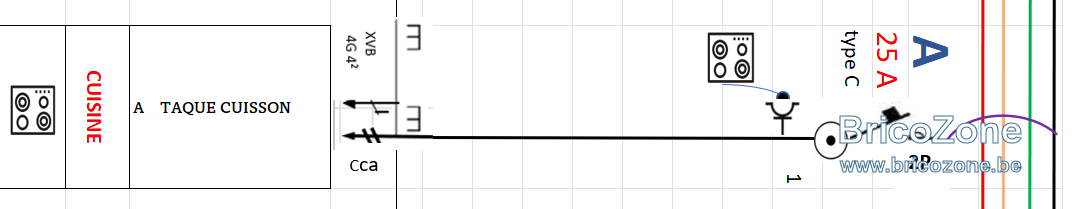

A = TAQUE CUISSON à droite de A = le LIMITEUR PV

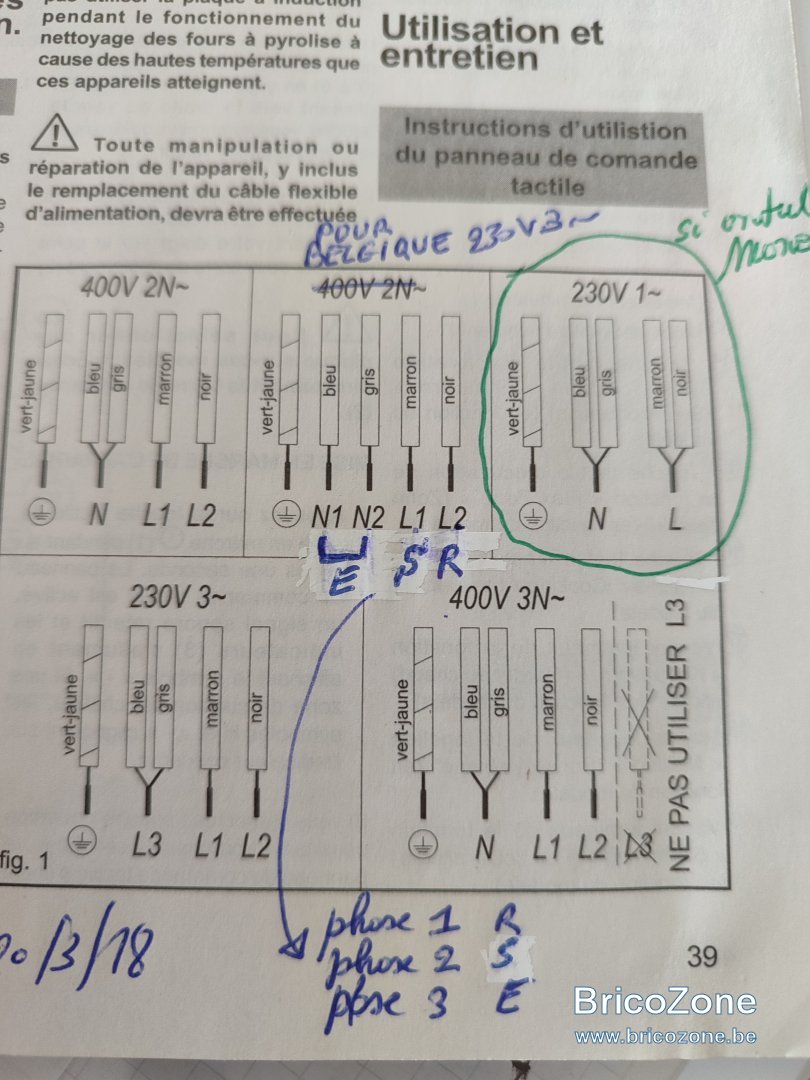

Je me pose la question au sujet du raccordement de la taque de cuisson TEKA (voir schéma de raccordement)

actuellement, elles est raccordée sur les 3 phases R , S, E (en bleu ci-dessous)
Mais, venant des PV, seuls 2 phases reçoivent du courant, la 3ème est alimentée par le réseau

Ne serait 'il pas mieux de la raccorder sur 2 phases N, L ( en vert ci-dessous)

In fine quel effet positif ou négatif du choix fait ou à faire ??

Déjà merci

Capri



twautele

• 29 Mai 2025

• #2

quel est la puissance max de votre taque.
si 7200 W en mono vous serez très (trop) proche des 30 A de votre raccordement. Sauf à ne cuisiner que par beau soleil.



BG1000

• 29 Mai 2025

• #3

On raccorde la taque avec un montage en V, schéma 230V 3~, cela permet de répartir la puissance sur deux paire de phases.
25A en biphasé cela doit faire 2x 5,7kW ce qui est élevé pour une taque.
Le conteur n'enregistre à tout instant que le bilan des puissances entrante et sortante.
Dans le schéma un compteur 3x30A semble être bridé par un disjoncteur 3x25A,
L'emplois de différentiels 30mA bipolaires ne permet pas facilement d'équilibrer les phases,
l'emplois de différentiel 4 pôles permet de répartir de manière régulière les charges sous les différentes paires de phase.



CAPRI

• 29 Mai 2025

• #4

@twautele : Oui 7kw induction : vrai, ma crainte si je la raccordait en mono

@BG1000 : donc mon schema et raccordt actuel pour la taque est bon schéma 230V 3~

Dans le schéma un compteur 3x30A semble être bridé par un disjoncteur 3x25A,/
---> au fait il s'agit d'un limiteur PV, destiné à éviter que la production PV ne s'ajoute au prélèvt GRD ne s'additionne pas au delà de 25 A : j'aurai pu mettre 30A , mais des disjoncteurs 30A n'existent pas et je ne puis mettre un 32A car le compteur est à 30A.
Q: Une autre propsition ?

Le conteur n'enregistre à tout instant que le bilan des puissances entrante et sortante./
---> donc en journée les PV apportent le courant sur 2P et le GRD sur 1P
et en soirée le GRD sur 3P ?

l'emplois de différentiel 4 pôles permet de répartir de manière régulière les charges sous les différentes paires de phase/
---> zut alors, j'aurai du utiliser des 30mA tetra !! ce alors que je venais d'augmenter le nombre de 30mA (pour approcher la nouvelle législation ) lorsque j'ai placé les PV.

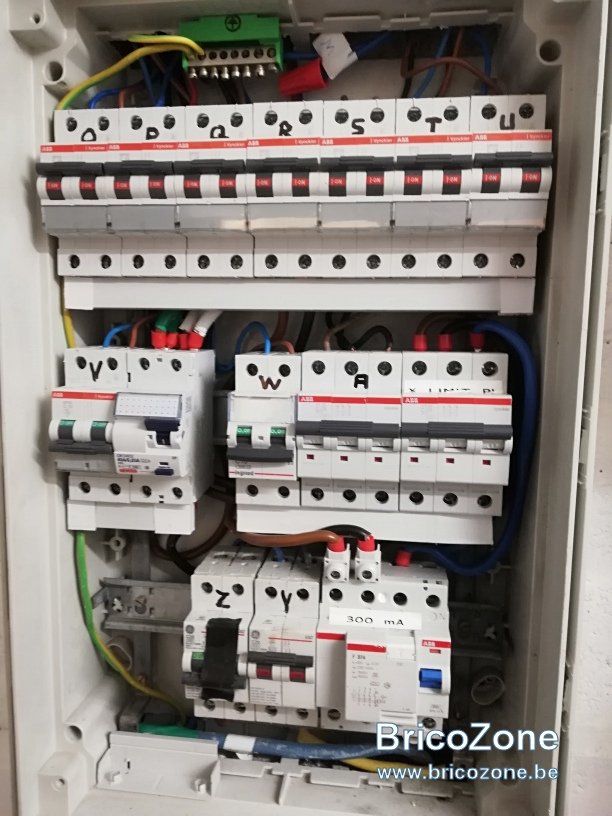

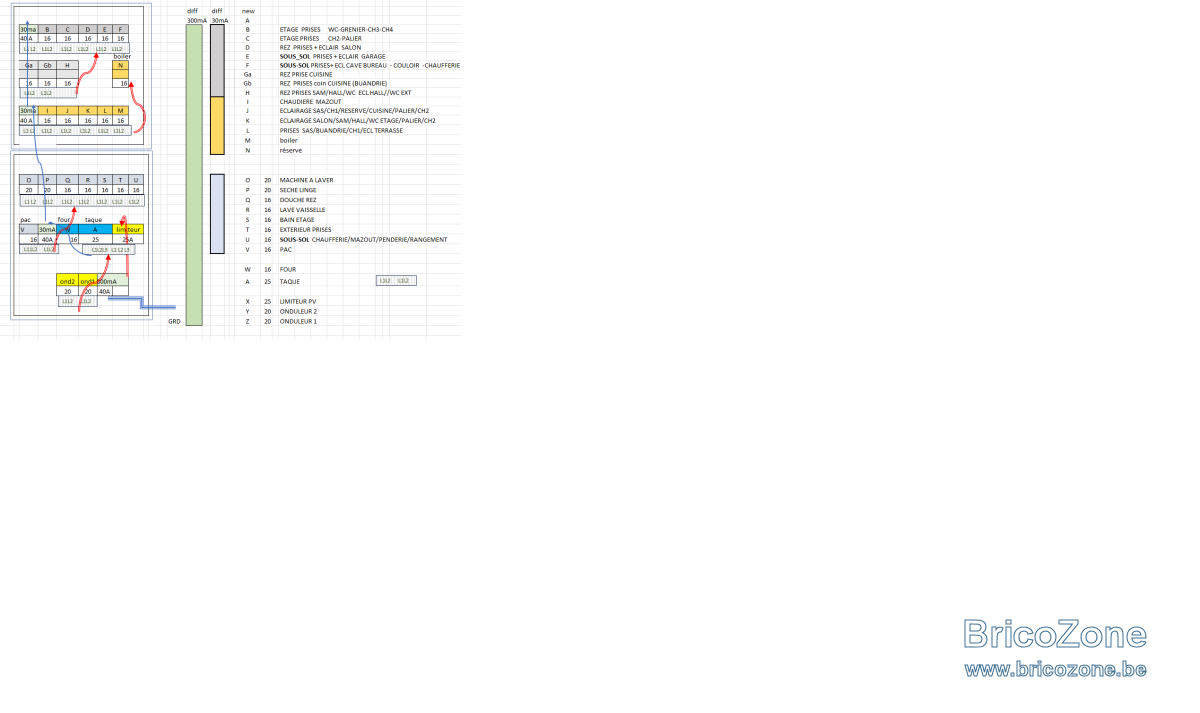

mon limiteur est tetra (4P) et les trois 30mA sont répartis sur des phases différentes (voir couleurs sur le tableau synoptique des répartitions)
Q: cela permet quand même une certaine répartition ou pas ?

Déjà merci pour votre retour
Capri



BG1000

• 29 Mai 2025

• #5

• 32A , le limiteur , c'est pour éviter que l'installation voit passer un courant supérieur à la valeur nominale des éléments de l'installation, éventuellement à limiter la conso à la valeur du compteur.
• Non 1 paire injecte + ou -, et 2 paires consomment



CAPRI

• 30 Mai 2025

• #6

Bonjour BG1000, le Forum.

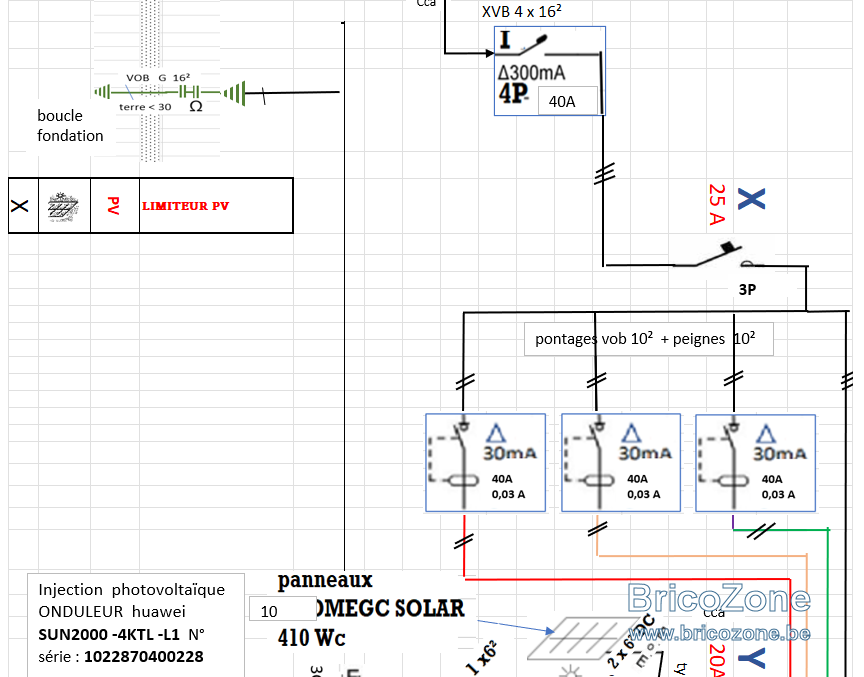

Si l'on regarde mon schema unifilaire et le tableau synoptique, il faut constater que :
mes 3 blocs de 30 mA sont tous sur la paire "L1-L2" ---> donc pas de problème d'équilibrage sur les 3 paires
seul la taque est sur "L1-L2-L3" en aval du 300mA

Donc ma question, Ne devrai-je pas changer et répartir les blocs 30mA sur les 3 paires suivantes:
"L1-L2" "L1-L3" " L2-L3"

Si oui, quels vrais bénéfices vais-je en tirer?
- pour l'aspect financier (compteur mécanique), cela ne change rien
- pour l'aspect puissance, cela donnerait-il un meilleur équilibrage entre phases

Merci



BG1000

• 30 Mai 2025

• #7

CAPRI a dit:

Si l'on regarde mon schema unifilaire et le tableau synoptique, il faut constater que :
mes 3 blocs de 30 mA sont tous sur la paire "L1-L2" ---> donc pas de problème d'équilibrage sur les 3 paires

Cliquez pour agrandir...

Si les 3 différentiels sont sur une paire de phase les deux autres paires ne servent à rien, autant passer en monophasé
50€ 70€ le différentiel 30mA
