Passage câble extérieur

D

Disjoncte

• 1 Novembre 2023

• #1

Hello,

J'ai commencé à passer un câble 3g10 avec fourreau pour aller de mes panneaux solaires jusque mon compteur.
Hors pour l'instant je suis sur une question pour faire au moins moche/réglo possible...

J'ai le choix entre :
- Passer une partie de mon câble en aérien sur une courte distance : très moche (madame va ronchonner)
- Sortir de la pelouse pour passer une courte distance au sol avec une sorte de protection au sol : moyennement moche

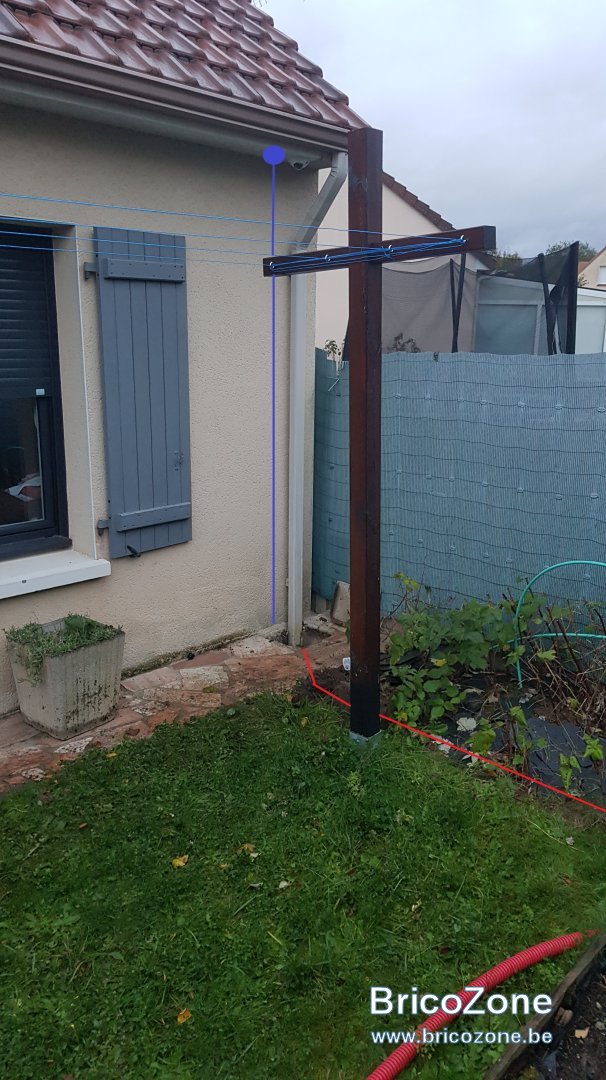

- Passer par le regard eau de pluie et remonter le long du mur : visuellement le mieux mais grosse galère en vue (besoin de creuser sous la dalle béton pour arriver dans le regard ...)

Je pense donc surement passer par une protection au sol, mais j'aimerais avoir quelques suggestions/conseils

Ci-joint quelques photos avec ce que je peux faire.

Cordialement,

Disjoncté.



BG1000

• 1 Novembre 2023

• #2

voir bricozone.fr
Je doute qu'il faille du 3G pour des panneaux, il faut du fils/câble pour courant continu.
Je suppose que les panneaux doivent être mis à la terrre.



D

Disjoncte

• 1 Novembre 2023

• #3

@BG1000 sur le .fr c'est beaucoup moins actif que sur le .be
PS : ce câble est en sortie d'onduleur, donc du 3g10 pour 4kW crête c'est presque le luxe



electron

• 1 Novembre 2023

• #4

Si tu places un 3G10, c'est pour alimenter ton onduleur, je ne vois pas pourquoi tu viens de tes pnx PV.
Si tu viens de tes Pnx PV vers ton onduleur, ce sont des câbles rouges et des noirs, le nombre dépend du nombre de strings que tu dois avoir



D

Disjoncte

• 1 Novembre 2023

• #5

@electron, ma phrase : "ce câble est en sortie d'onduleur" => vers tableau électrique de la maison.
Bref ce n'était pas ma question initiale



BG1000

• 2 Novembre 2023

• #6

Le faire descendre par l'intérieur ensuite par la cave vers l'extérieur.

Je suppose qu'il faut raccorder au coffret de la maison, la sortie de l'onduleur? Donc quelque part derrière le mur des photos?



D

Disjoncte

• 2 Novembre 2023

• #7

@BG1000 le câble viendra de l'onduleur de la droite vers la gauche pour monter le long du mur, et rentrer dans la maison via un trou sous la toiture.

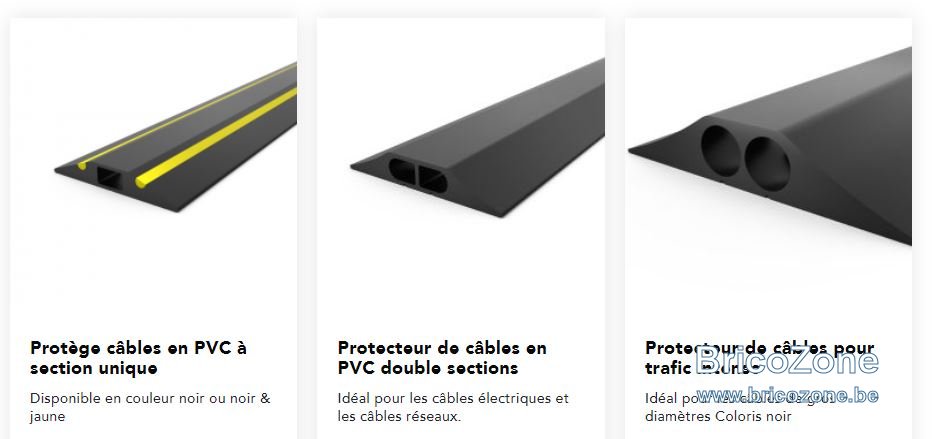

Finalement je pense faire passer mon câble au sol via un petit morceau de protège câble, ça ne devrait pas faire trop moche



flashman

• 2 Novembre 2023

• #8

Suffit de disquer le long d'un un joint... Au pire, l'élargir un peu... Ce sera bien plus propre et pérenne...



D

Disjoncte

• 2 Novembre 2023

• #9

@flashman tu es un Rambo toi

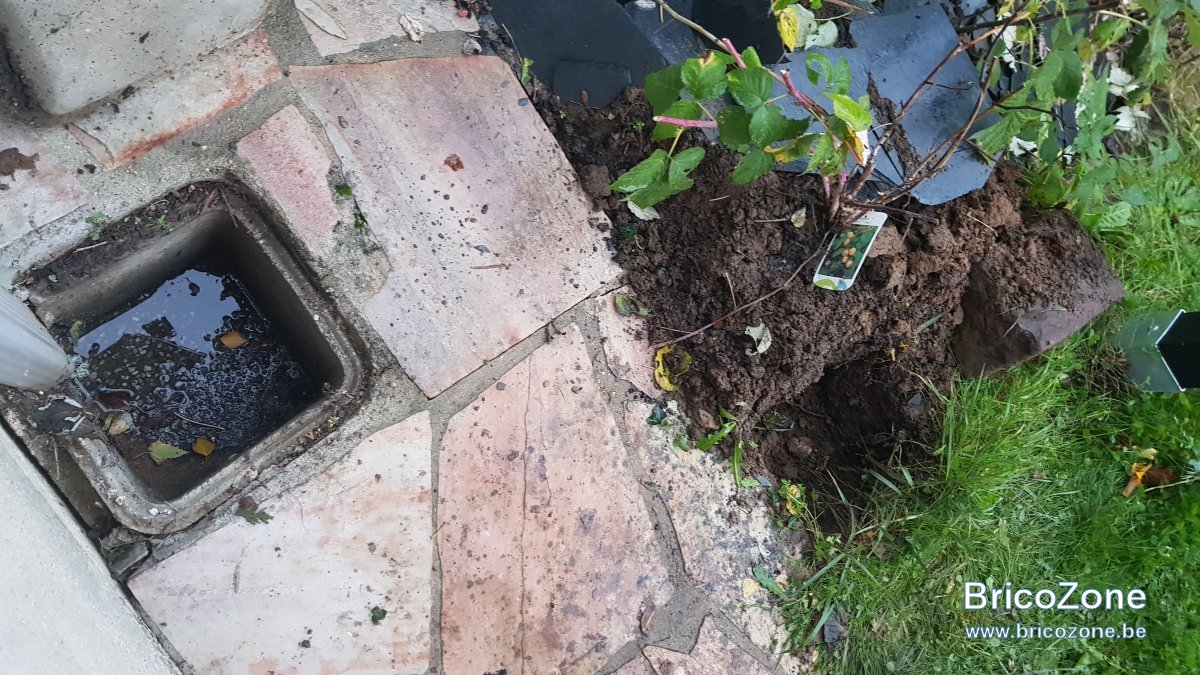

Faut voir la tronche de mes joints, rien n'est droit :

Là si je disque ça va être en zig-zag, ou alors directement la dalle en pierre pour faire une ligne droite.
Je dois y passer du rigide u-1000 r2v 3g10mm2, même si j'y parviens ça ne risque pas d'abimer le câble avec le béton par-dessus pour reboucher le tout ?



flashman

• 2 Novembre 2023

• #10

Je ne vois rien de compliqué... On s'en tape de suivre parfaitement le joint... On suit plus ou moins un joint et on l'élargi.
Justement, rien n'est droit, c'est d'autant plus facile de faire un truc qui ne se voit pas.


Et ça risque certainement moins d'être abîmé encastré dans le sol que sous un brol en plastique dehors 7 jours sur 7, 24h sur 24...



TiLu

• 2 Novembre 2023

• #11

Pourquoi ne pas le faire passer là ? Le joint est bien large, juste un petit morceau de dalle dans le chemin.



Edmaison

• 2 Novembre 2023

• #12

Disjoncte a dit:

@flashman tu es un Rambo toi
Faut voir la tronche de mes joints, rien n'est droit :
Voir la pièce jointe 148958

Là si je disque ça va être en zig-zag, ou alors directement la dalle en pierre pour faire une ligne droite.
Je dois y passer du rigide u-1000 r2v 3g10mm2, même si j'y parviens ça ne risque pas d'abimer le câble avec le béton par-dessus pour reboucher le tout ?

Cliquez pour agrandir...

Ce qui va abimer le câble a coup sûr, c'est les UV.
Ce câble n'est pas fait pour vivre a l'extérieur, la gaine n'est pas faite pour.

Il faut forcément le mettre dans un tubage.



D

Disjoncte

• 3 Novembre 2023

• #13

Merci pour tous vos conseils/commentaires.
Je vais contacter un ami qui a une disqueuse pour m'aider à faire ça car je n'ai pas les compétences pour faire ça propre je pense
Je tiendrais informé ce post suite aux travaux



D

Disjoncte

• 2 Décembre 2023

• #14

Hello,

Pour faire suite (et fin) au post initial.
Finalement je me suis rabattu sur un passage moins bourrin...

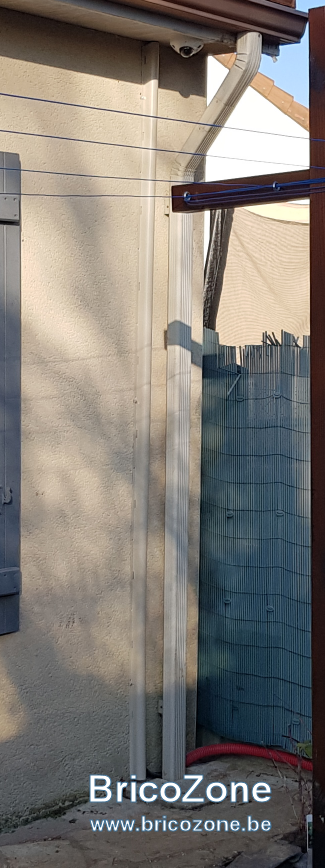

Passage du fourreau le long du mur, derrière gouttière et remontée avec goulotte extérieur d'une couleur similaire au mur.
Il me restera à cacher un peu la partie gaine rouge.
ça évite de disquer, faire du béton, faire tremper mon câble dans le regard de gouttière, et ... le principal ça convient à madame
