Je possède une scie sabre Hilti WSR 900 PE qui perd sa graisse au niveau de l'arbre de sortie oscillant.
Après un démontage complet, j'ai constaté que la sortie de l'arbre se fait à travers une bague en bronze (ou laiton) comportant une gorge destinée à recevoir un élément d'étanchéité. Cependant, lors du démontage, je n'ai trouvé aucun joint ni aucune trace permettant d'identifier précisément ce qui était monté à l'origine.
Je me demande donc s'il s'agit d'un :
Mes mesures (approximatives, faute d'accès facile) sont les suivantes :
J'en déduis qu'un joint d'environ 14 mm intérieur × 17 mm extérieur × 3 mm de section pourrait convenir, mais je préférerais connaître le montage d'origine avant de commander des pièces.
Quelqu'un connaîtrait-il le type de joint réellement présent dans ce logement sur ce modèle de scie ?

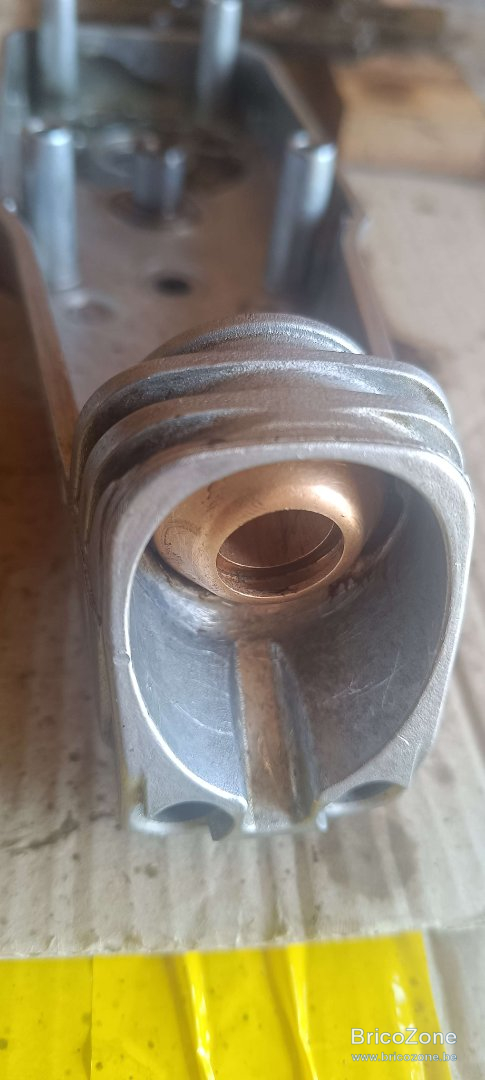

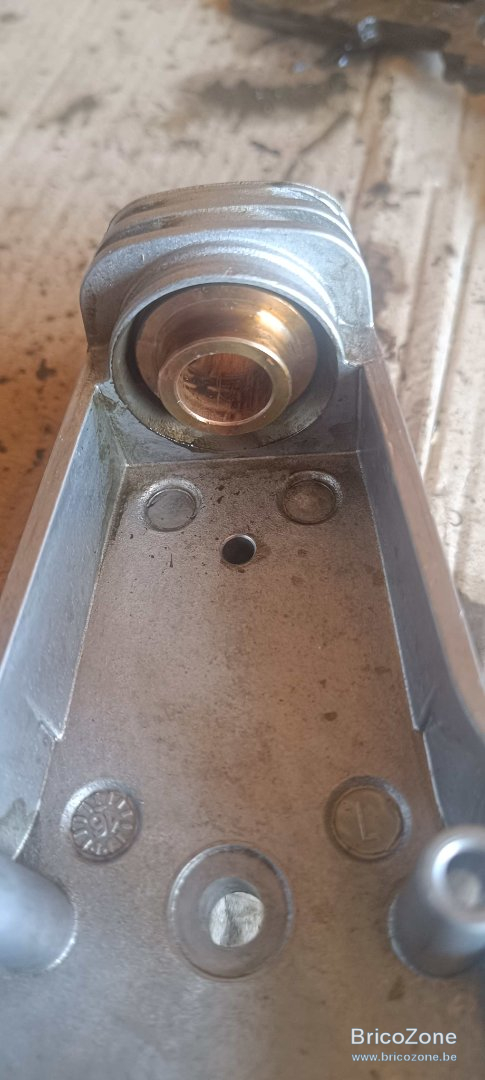

Je joins une photo de la bague concernée.
Merci d'avance pour votre aide.
Après un démontage complet, j'ai constaté que la sortie de l'arbre se fait à travers une bague en bronze (ou laiton) comportant une gorge destinée à recevoir un élément d'étanchéité. Cependant, lors du démontage, je n'ai trouvé aucun joint ni aucune trace permettant d'identifier précisément ce qui était monté à l'origine.
Je me demande donc s'il s'agit d'un :
- joint SPI,
- joint torique,
- joint carré,
- tresse d'étanchéité,
- ou d'un autre type de joint.
Mes mesures (approximatives, faute d'accès facile) sont les suivantes :
- diamètre de l'arbre : 14 mm,
- gorge : environ 3 mm de large × 3 mm de profondeur,
- diamètre intérieur de la bague : 14 mm.
J'en déduis qu'un joint d'environ 14 mm intérieur × 17 mm extérieur × 3 mm de section pourrait convenir, mais je préférerais connaître le montage d'origine avant de commander des pièces.
Quelqu'un connaîtrait-il le type de joint réellement présent dans ce logement sur ce modèle de scie ?
Je joins une photo de la bague concernée.
Merci d'avance pour votre aide.
