Raccordement plaque de cuisson induction en triphasé 3x220v

Bonjour à tous,

Je viens d acheter une plaque de cuisson a induction chez électrodépot la précédente ayant décédé suite aux orages de la semaine passée.

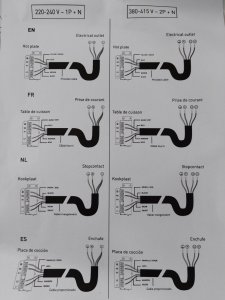

Dans ma cuisine j'ai une arrivée triphasé 3x230v sans neutre. Le problème est qu il n y a pas de schéma de raccordement pour une telle configuration. Voici les schémas fourni dans le manuel:


Je ne souhaite pas raccorder en monophasé comme proposé dans l un des deux schémas. J ai donc connecté L1, L2 et N chacun a une phase séparée qui arrive dans ma cuisine et la terre est connectée a la terre bien sûr.

La plaque a induction s allume et semble fonctionner normalement mais je n ai pas encore testé une cuisson.

Est ce que le raccordement que j ai fais est correct ? Une idée de pourquoi le raccordement 3x230 sans neutre n est pas documenté ? Serait ce lié au fait que électro dépôt est une marque française a la base?

Merci d avance !

C'est bien comme ça que ça doit être raccordé.


Il n'y a quasi jamais de schéma 3x230V... C'est le même que le 2P+N de toute façon.

Le 3x230V ne se trouve qu'en Belgique, hors, eux, fabriquent pour le monde entier.

La déduction pour trouver le câblage n'est quand-même pas bien compliquée.

Le réseau 3x 230V existe uniquement en Belgique le raccordement semble bon ( les photos sont petites et foncées)

flashman a dit:

C'est bien comme ça que ça doit être raccordé.


Il n'y a quasi jamais de schéma 3x230V... C'est le même que le 2P+N de toute façon.

Le 3x230V ne se trouve qu'en Belgique, hors, eux, fabriquent pour le monde entier.

La déduction pour trouver le câblage n'est quand-même pas bien compliquée.

Cliquez pour agrandir...

Ok ça me rassure. En fait ce qui m a mis le doute c'est la différence de potentiel de 380-415v entre L1 et L2 sur l un des schéma.

Je comprends les concepts de l électricité mais je ne suis pas du métier donc je préfère me renseigner au cas où ma compréhension serait mauvaise.

Merci en tout cas.

flashman a dit:

C'est bien comme ça que ça doit être raccordé.


Il n'y a quasi jamais de schéma 3x230V... C'est le même que le 2P+N de toute façon.

Le 3x230V ne se trouve qu'en Belgique, hors, eux, fabriquent pour le monde entier.

Cliquez pour agrandir...

Le 3x230 sans neutre serait également courant (sic) en Norvège, mais en régime IT !
https://renault-zoe.forumpro.fr/t33...c-un-transformateur-et-une-wallbox-en-norvege

les taques de cuisson en domestique ne sont pas en vrai triphasé, en vrai triphasé, chaque zone de cuisson devraient avoir trois bobines d'induction ou trois résistances si vitro céramique
