Raccorder interrupteur avec témoin lumineux

C

chrisbati

• 24 Novembre 2018

• #1

Bonjour,

J'ai un interrupteur Niko 101-67608.
Comment dois-je le raccorder pour que le témoin lumineux s'allume quand la lampe est allumée ?

D'avance merci

Chrisbati



Cory

• 24 Novembre 2018

• #2

Bonjour,
Pas possible, il vous manque un fil.



C

chrisbati

• 24 Novembre 2018

• #3

Merci pour votre retour, je peux tirer un câble que manque t il? Un neutre ?
Ensuite quel raccordement dois je faire ?

D'avance merci

Chrisbati



pintus

• 24 Novembre 2018

• #4

Bonjour, est ce que le témoin lumineux n'est pas plutôt coupé quand la lampe est éteinte ?



Cory

• 24 Novembre 2018

• #5

Il faut que les deux fils qui vont à la lampe arrivent à l'interrupteur pour alimenter le témoin.



C

chrisbati

• 24 Novembre 2018

• #6

Merci Cory.
Je suis un peu novice, quel serait le branchent pour un simple interrupteur ? je n'ai pas de second interrupteur de commande pour ce point lumineux et donc les branchements ne sont pas les mêmes.

D'avance merci

Chrisbati



pegase

• 24 Novembre 2018

• #7

Bonjour chrisbati

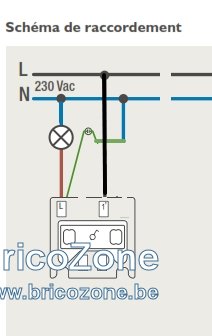

Voici le schéma il faut ajouter une connexion de la lampe de signalisation et de la phase ou utiliser la borne 0



C

chrisbati

• 24 Novembre 2018

• #8

le novice continue
En gros ça veut dire que je mets un neutre dans le "0" et c'est tout ?

D'avance merci

Chrisbati



pegase

• 24 Novembre 2018

• #9

ben oui il faut y ajouter la lampe témoin



C

chrisbati

• 24 Novembre 2018

• #10

Bon j'ai tiré un câble neutre que je l'ai branché dans le 0.
Mais le voyant ne s'allume pas.
Donc pour le moment j'ai 3 branchements :
- la phase qui vient dans le L
- le retour lampe dans le 1
- le neutre dans le 0

Je n'utilise que les connexions du dessus et pas celle du dessous.

D'avance merci pour toute aide

chrisbati



flashman

• 24 Novembre 2018

• #11

Il faut peut être qu'il y aille une loupiotte pour que ça s'allume.............. Sans ça.........


La loupiotte se branche entre la phase allant à la lampe et le neutre.



RSO

• 6 Mars 2021

• #12

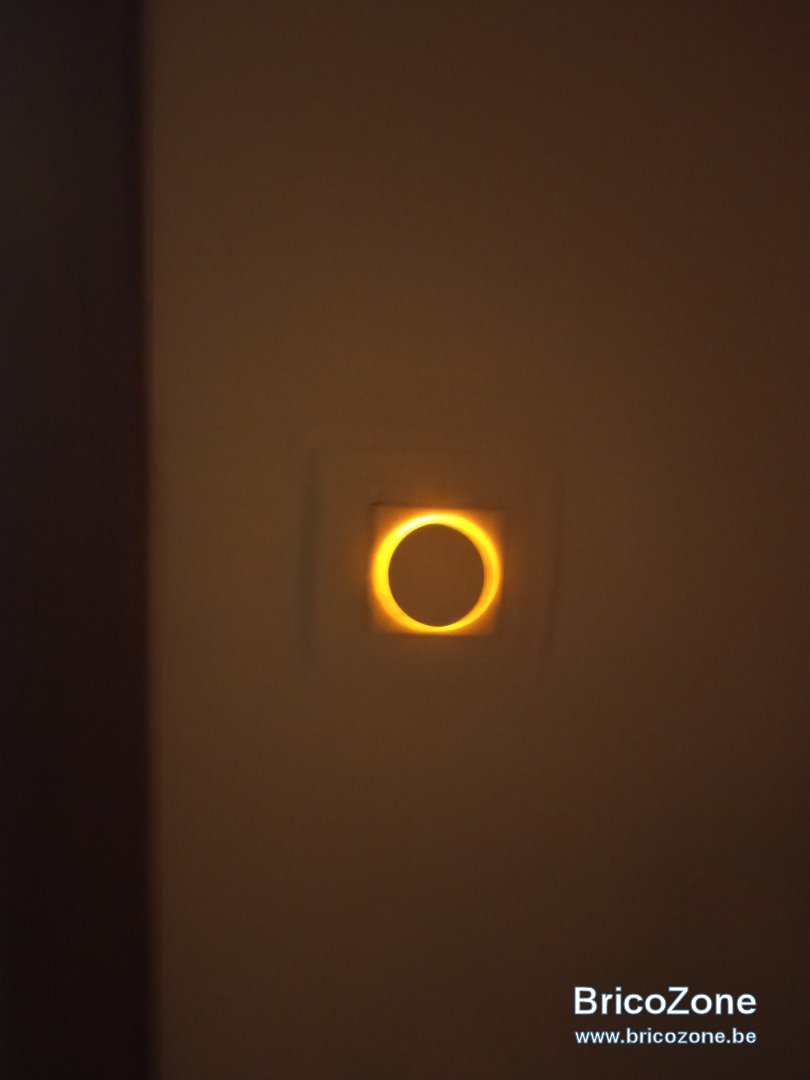

Bonjour je me permets de rebondir sur ce poste car j'aimerais installer un bp avec témoin lumineux, j aimerais qu'il s'allume que quand le lumière est allumé, mais le probleme étant le bouton poussoir reste constamment allumé !

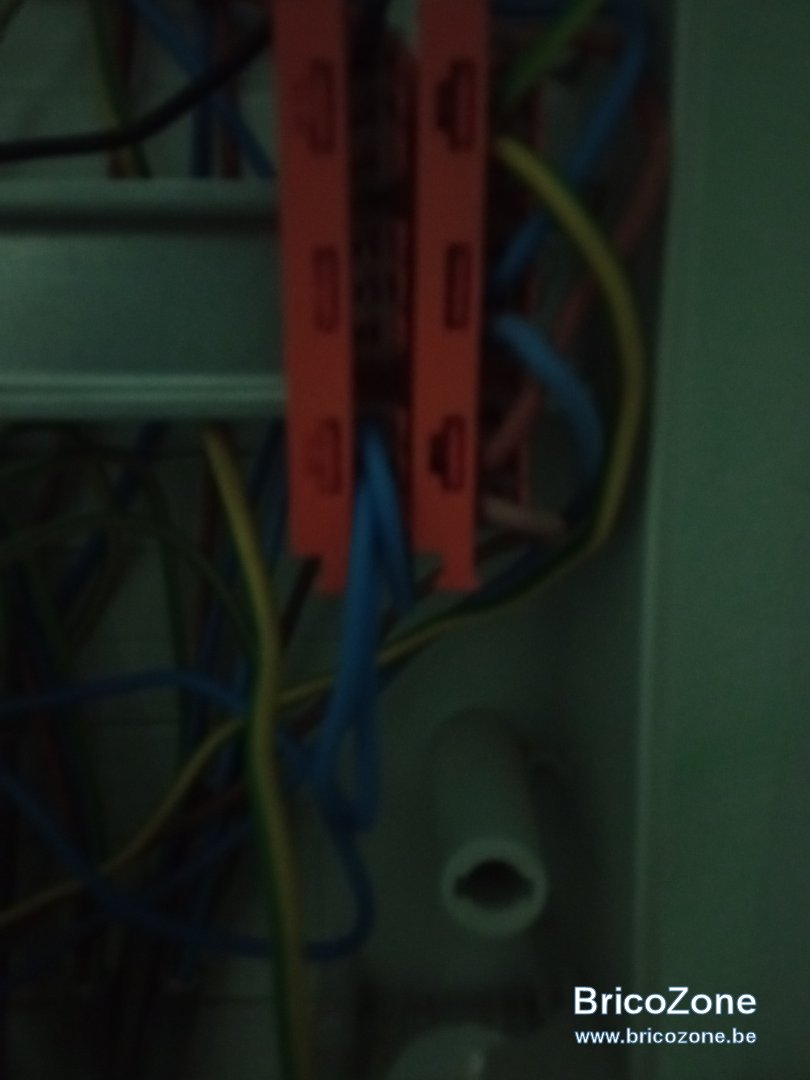

J'ai brancher sur celui ci un fils bleu qui va à un connecteur wago qui est branchée avec le retourner des lampes.

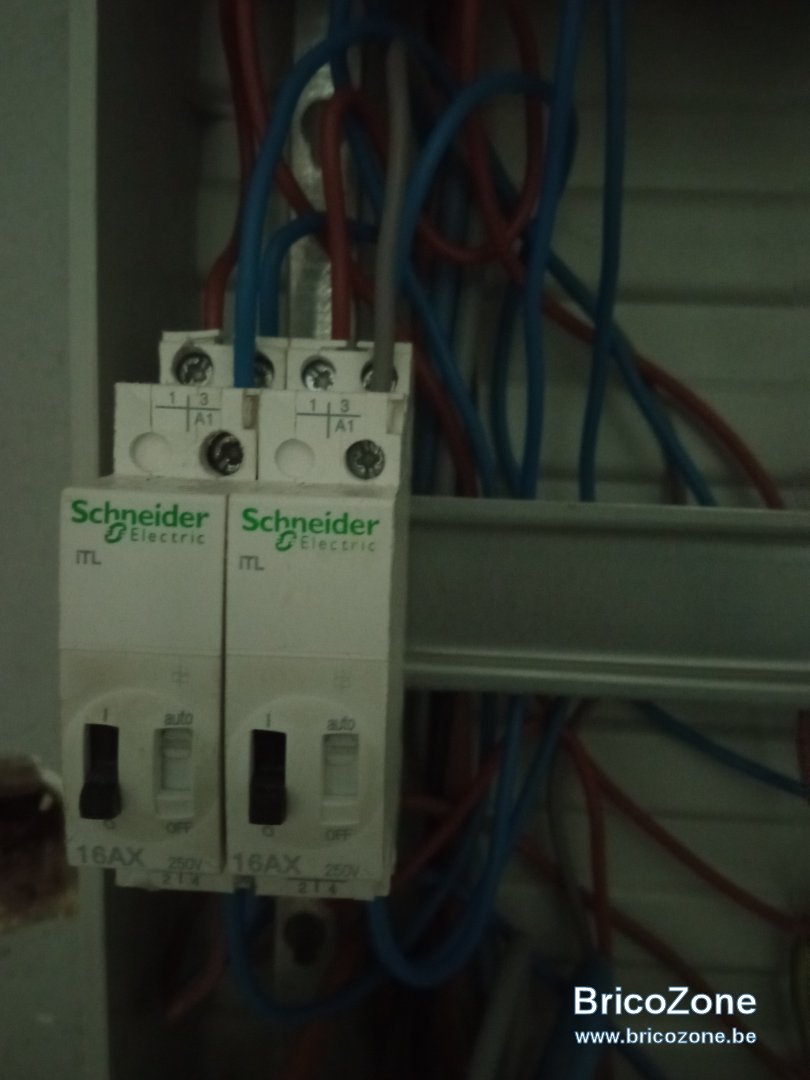

Et du wago, à l'entré du retour (3) de mon télérupteur bipolaire. Ensuite du télérupteur à la source.

Quelqu'un serait il m éclairé ?

Merci
