[Realisation] Etagère coulissante

Voilà un moment que j'avais dit à mon épouse que je ferais une étagère dans le cellier.

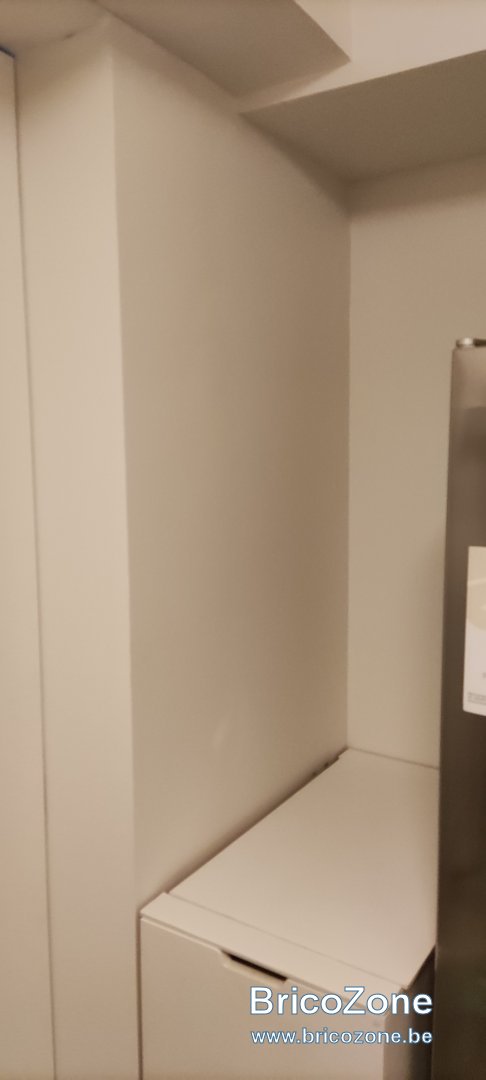

L'endroit est un peu exigu, entre le congélateur et le mur.



Le soucis est de pouvoir accéder aux éléments une fois posé sur l'étagère
Donc après réflexion, l'étagère coulissante me semblait répondre à mon besoin

Le mécanisme
Je ne peu me fixer que dans le mur, pas envie de faire un caisson complet, trop massif à mon goût, je voulais que ça soit ouvert sur la droite

1. Je pensais mettre une glissière de tiroir en bas en en haut mais j'aurais été embêter pour fixer la glissière à l'étagère sur le dessus.
2. J'ai ensuite pensé à utiliser un système de porte coulissante avec rail qu'il me restait. Inconvénient, il falait faire une pate pour guider dans le bas. Et juste avant de me décider pour ce système, j'ai aussi pensé que le rail devait alors faire la longueur complète de la taille de l'étagère + l'ouverture. Donc le rail venait devant ma porte que je ne pouvait plus ouvrir
3. J'ai finalement pensé à une combinaison des deux, coulisse de tiroir dans le bas et rail de porte coulissante sur le haut. Cela me donne aussi un amortissement vu qu'il est intégré à la coulisse de tioir

Je réalise l'étagère avant de fixer mon système de rail + coulisse

L'ébauche

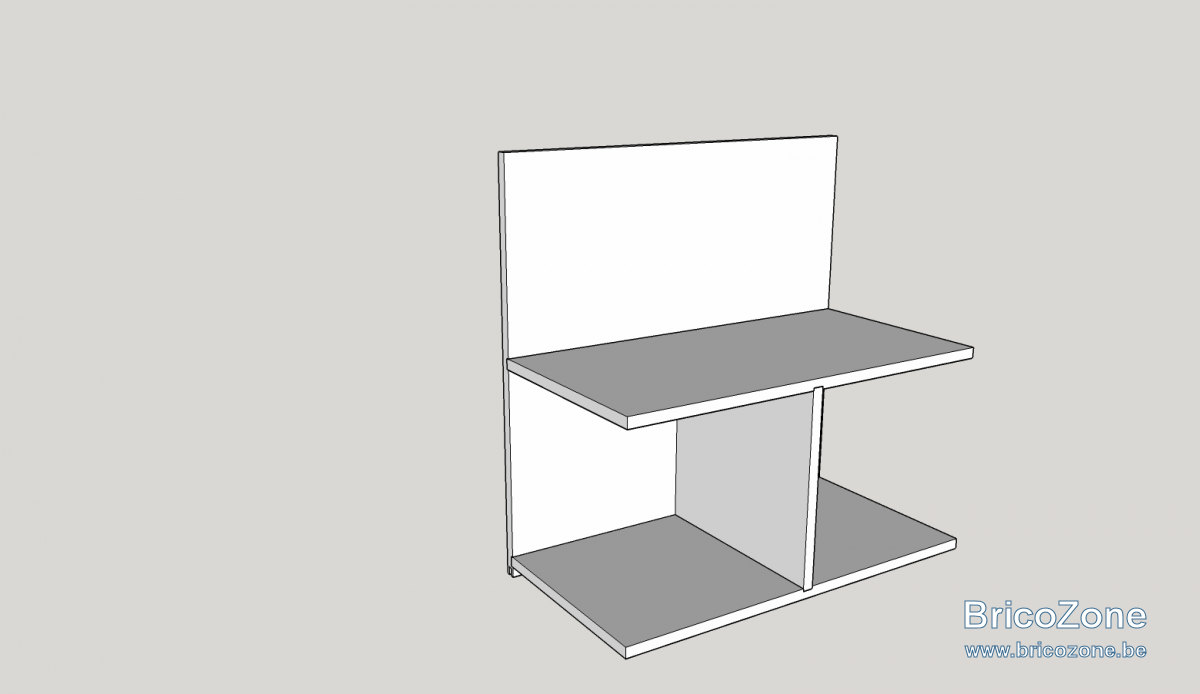

Ensuite, je fais en vitesse sur sketchup ce que ça devrait donner

Rien de bien compliqué donc

La réalisation
Je reprends des chute de triplis épicéa qu'il me reste pour la réalisation

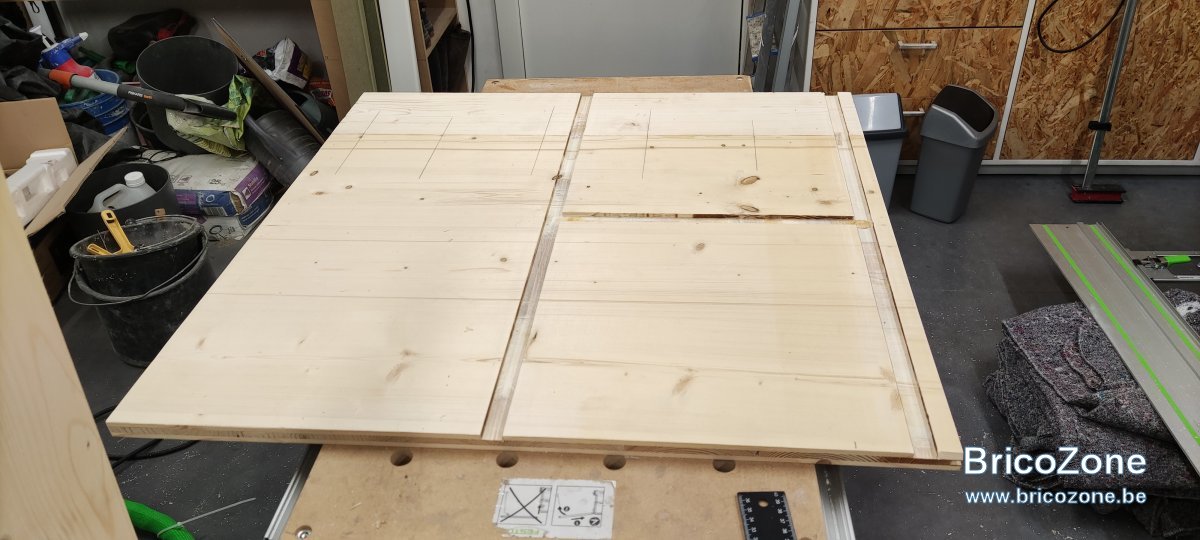

Le panneau vertical avec les rainures destinées à accueillir les autres planches

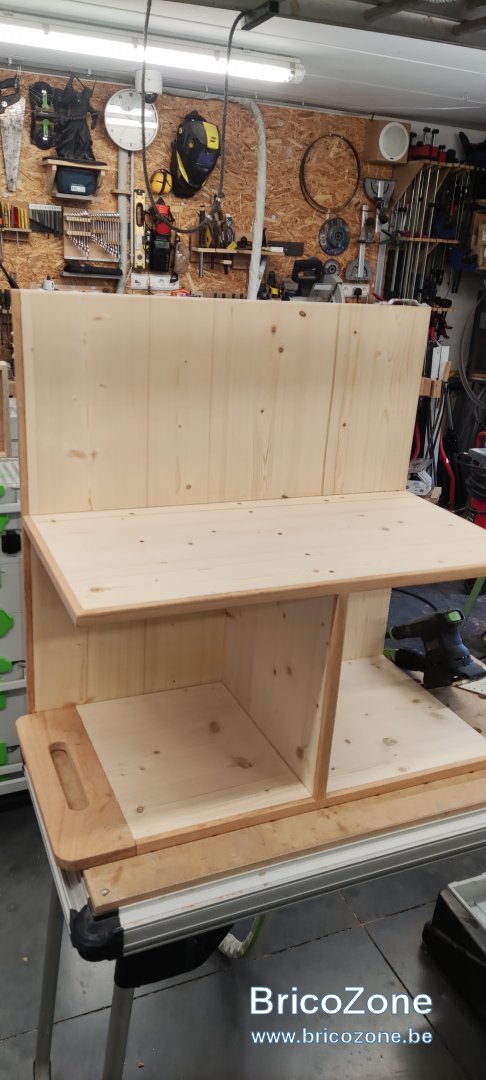

Ensuite, je n'avais pas assez de chutes au bonnes dimensions et j'ai eu envie de compléter avec un peu de bois massif qu'il me restait en Afzélia. J'ai donc réaliser un lizeret et une poignée

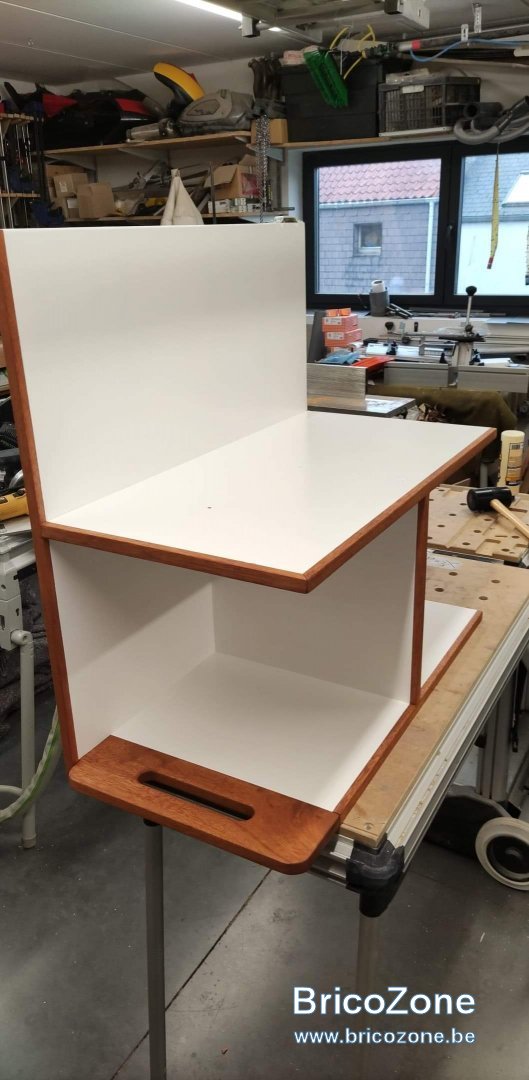

Ensuite, petite mise en peinture blanche + rubio IPE pour la partie en afzélia


Système coulissant
Bien avant la mise en peinture, j'ai posé le système coulissant

Je voulais avoir l'étagère pour faire mes répérage au plus près

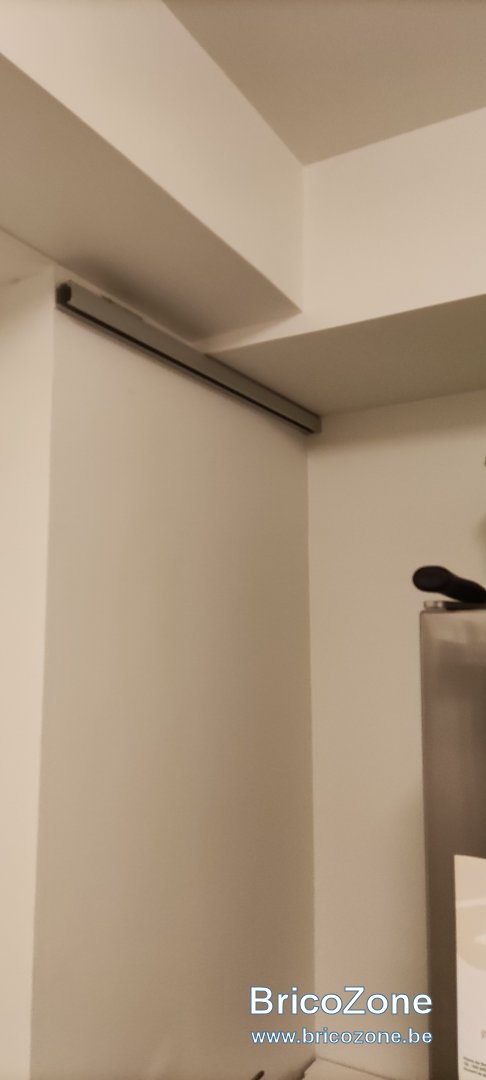

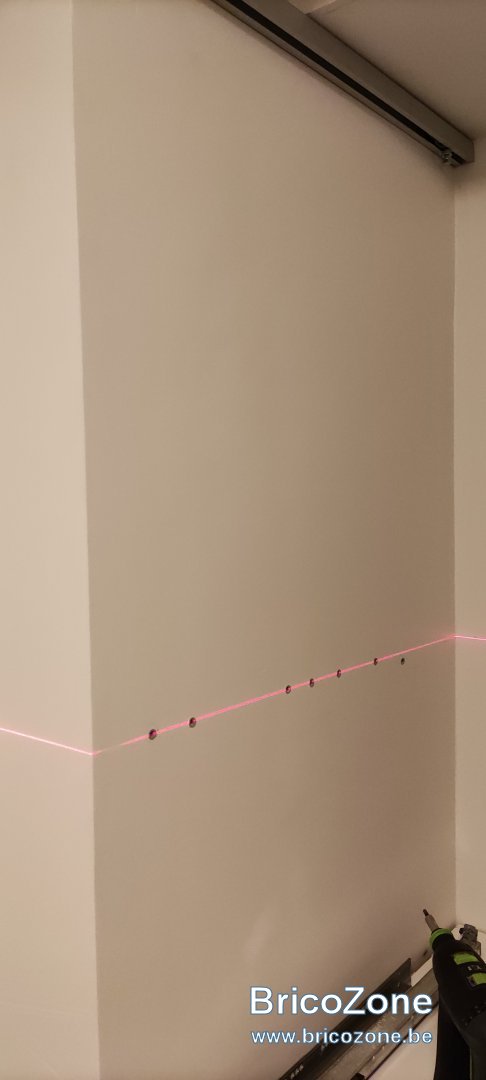

J'ai d'abord posé le système de rail coulissant supérieur

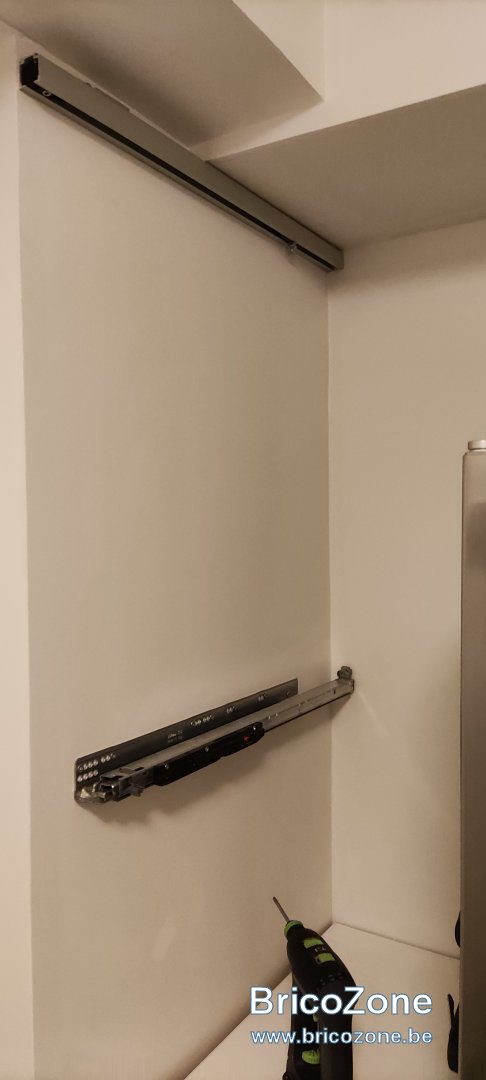

Ensuite, la coulisse de tiroir

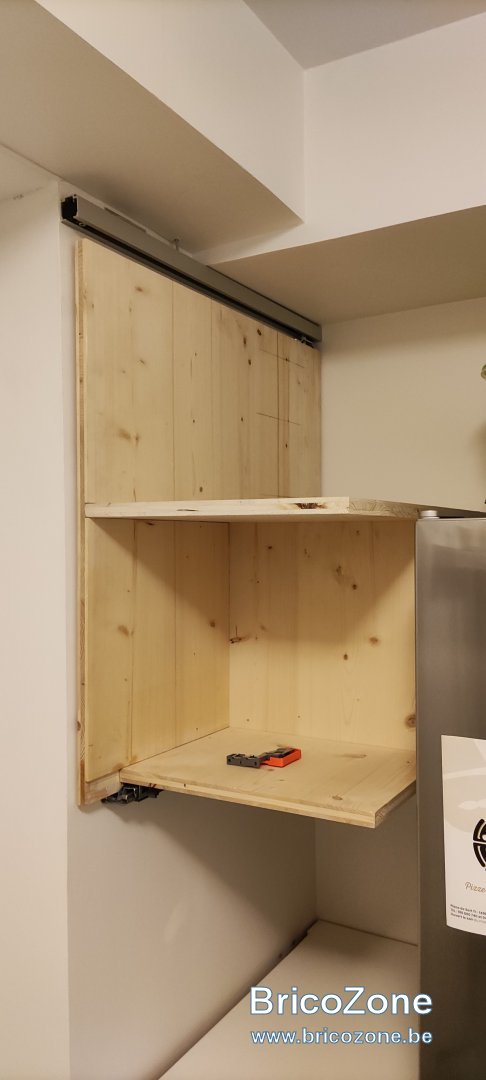

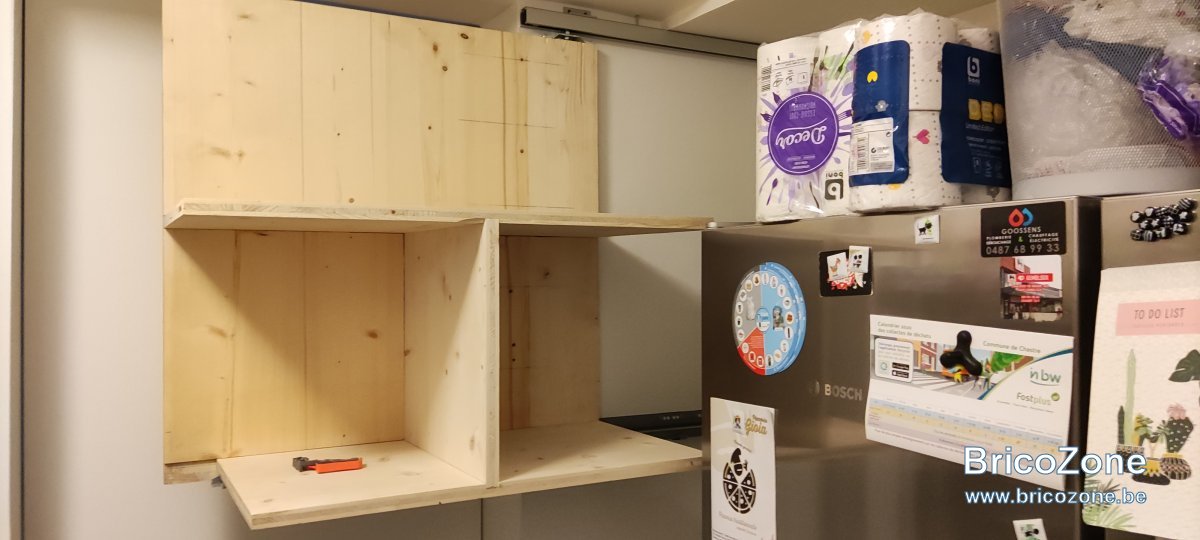

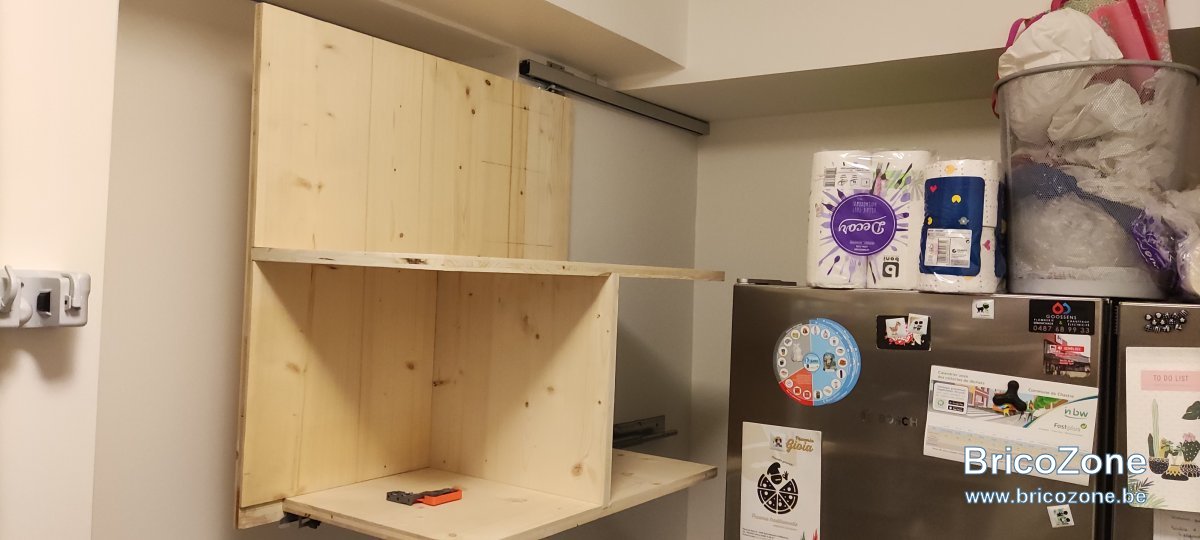

Ensuite, quelques tests

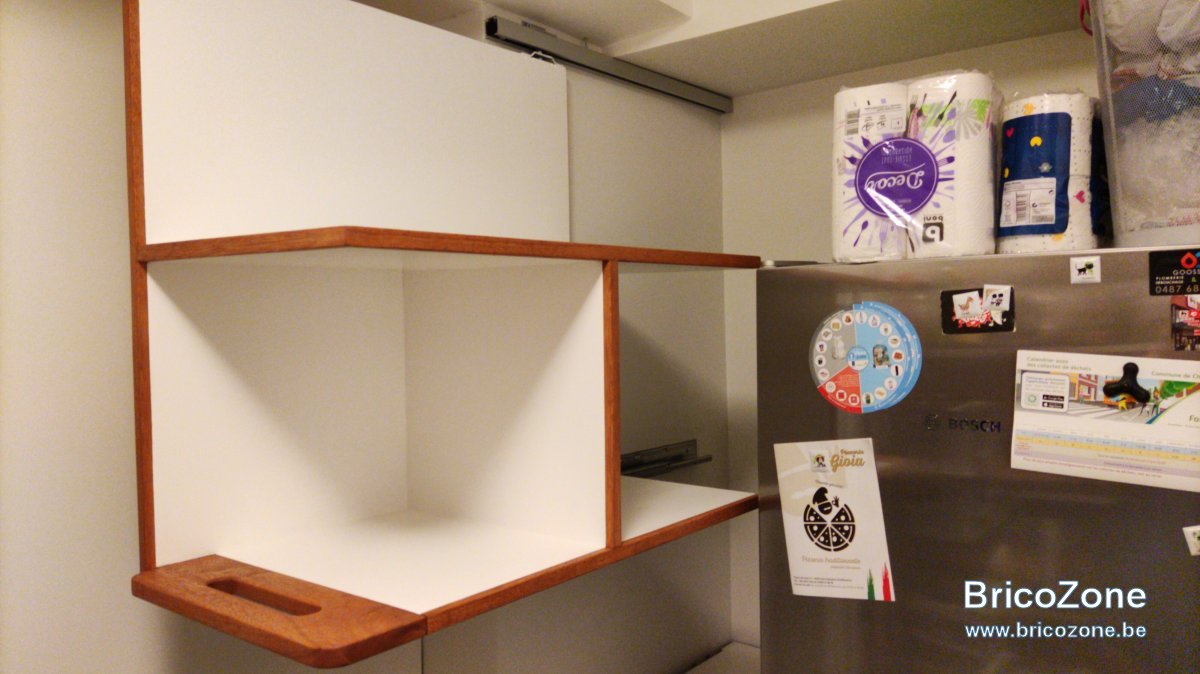

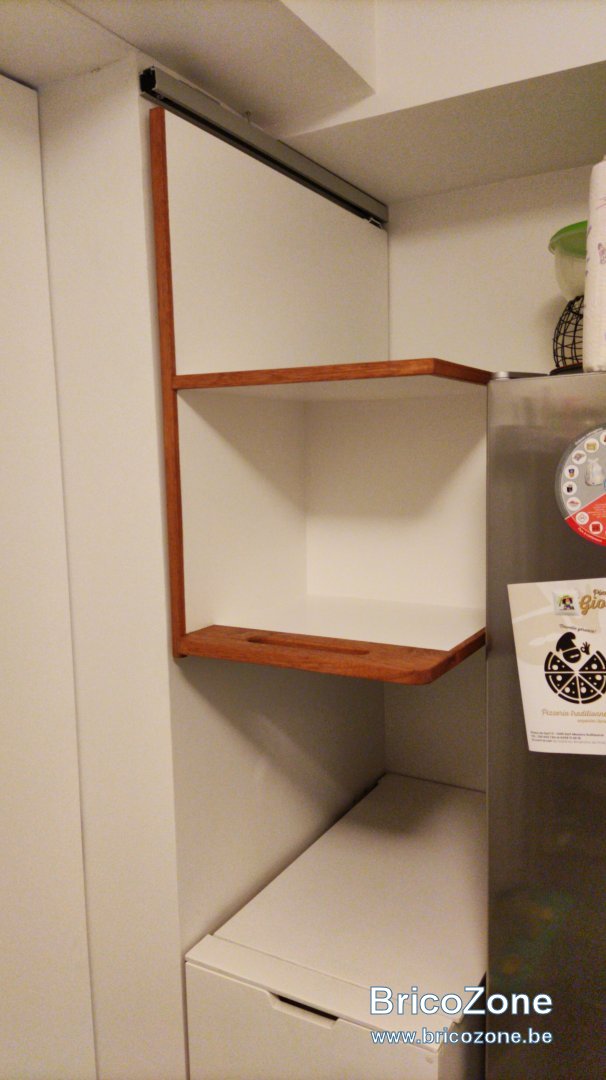

Après la mise en peinture pose et réglage

Très ingénieux et super réalisation (comme d'hab!)

My god, excellent!
En fait, tu as la connaissance de la quincaillerie aussi! Je ne savais pas que ce genre de rail existait, ça donne des idées.
Admiratif

génial où as-tu acheté les rails? As-tu des références?

le rail est un rail de porte coulissante ROB, série Expert 40kg trouvable chez Cl4bots, Fern4nd Georges etc

Ca va t'as encore du pq de réserve à ce que je vois

tu pourrais arrêter de nous jeter ton tallent à la figure


;D

keeper a dit:

tu pourrais arrêter de nous jeter ton tallent à la figure


;D

Cliquez pour agrandir...

c'est parce que je ne montre pas les défauts
