Renforcement plancher chambre

Bonjour a tous,

Conscient que le plancher de la chambre est sous dimensionné et surchargé, je cherche une solution pour le renforcer en diminuant le moins possible la hauteur sous plafond des pièces.

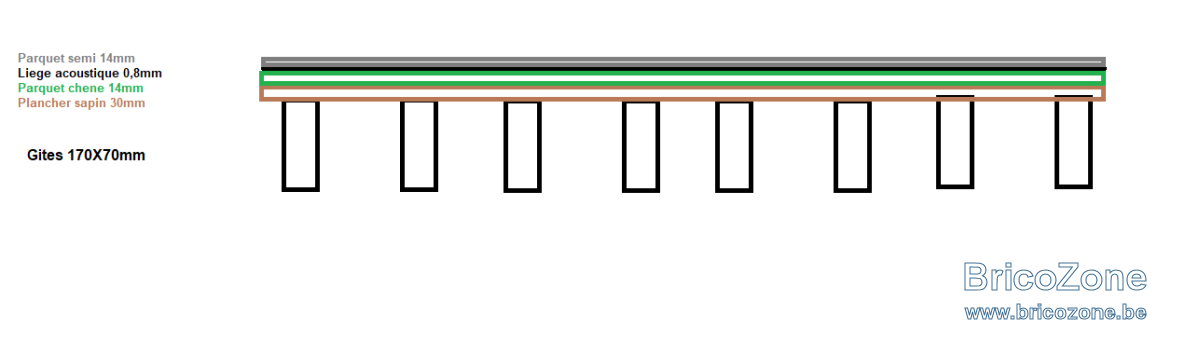

Voici un petit dessin de la situation actuelle :



Portée entre les murs est de 3m90 et les gites sont espacés de 38 cm d'axe en axe.

J'ai pas mal parcourus le forum, et j'ai vu plusieurs possibilités :

1) Prendre les poutres en sandwich avec 2 voliges collées et vissées
2) Même méthode mais avec des fers plats
3) Ajouter d'autres poutres en bois/metal entre les gîtes actuelles

Si quelqu'un a l'amabilité de me dire quelles sections minimales doivent être mise en oeuvre pour la solution 1 et 3 en utilisant le moins de hauteur possible?

L'idée serait de renforcer le plancher sans descendre aussi bas que les poutres afin d'y placer un isolant tout en gardant une hauteur "confortable entre les poutres si cela est possible.

Dans d'autres postes je vois que la solution 2 n'en est pas une .

D'avance merci pour votre aide et bonne journée.

Petit Up.

D'après ce que j'ai trouvé sur d'autre sujet, le plancher serait en mesure de reprendre +- 195 kg/m2 dont 120 kg de charge d'exploitation, si quelqu'un pouvait confirmer ?

Charges permanentes estimées :

Poids propre de solives 15 kg/m2
Plancher sapin 12 kg/m2
Ancien parquet massif 11 kg/m2
Gomme 4 kg/m2
Parquet semi 10 kg/m2
Total 52 kg/m2

Pour renforcer et isolé des bruits aériens, sur un autre post, l'idée était de visser/coller une volige de chaque coté, remplir d'un isolant léger et refermer avec un panneau 'acoustique si possible).

Quelles devraient être la hauteur minimale de ses voliges ? Pour voir si c est possible de garder le bout des poutres visibles.

D'avance merci.

Bonjour @Troudi

Je n'avais pas vu ton post et tu as bien fait de m'envoyer un MP.
Mes charges permanentes sont un peu différentes des tiennes. Voici celles que j'utilise :
- Parquet semi-massif 14mm (±700 kg/m³) : 10 kg/m²
- Isolation acoustique : 4 kg/m²
- Parquet chêne 14mm (± 700kg/m³) : 10 kg/m²
- Plancher résineux 30mm (± 500 kg/m³) : 15 kg/m²
- Isolation entre gîtes (45 kg/m³) - Ep: 160mm : 7,2 kg/m²
- Finitions Gyproc sur lattage : 15 kg/m²
- Charges diverses (électricité, fixations, ...) : 5 kg/m²
- Poids propre du gîtage : 15 kg/m²

Au total : 81 kg/m² et une charge d'exploitation de 200kg/m² (charge d'exploitation réglementaire).
Avec ceci et considérant que nous avons des bois de qualité C24, nous obtenons ces résultats :
- Cisaillement : 16,2%
- Flexion : 56,3%
- Flèche : 126% (14mm au lieu de 11mm)

Pour pouvoir remplir les conditions de flèche, il y a lieu d'ajouter un bois contre le flanc des bois existant. Le minimum est un bois de 24mm qui permet alors de passer sous les 100% de flèche admissible.

Ceci avec toutes les précautions d'usage : à titre gratuit, sans connaître la situation exacte et sous toute réserve, ...

Bonjour @Doludo,

Grand merci, pour les charges j'ai été piocher dans différents post ;-)

Si pas le choix de redescendre le plafond jusqu'au Gîtage, j'ajouterai une volige de chaque cotés des poutres + 2 entretoises histoire d'avoir l'esprit tranquille.

Je reviendrai sur ce post pour la mise en oeuvre et pour les questions sur l'isolant acoustique.

Bonne journée,
