Section pour tableau divisionnaire

R

rhp

• 5 Septembre 2024

• #1

Bonjour à tous,

J'ai une question peut être idiote... mais je la pose quand même.
Peut-on raccorder un tableau divisionnaire (qui alimenterai 3 circuits en 2.5mm² sur des 16 et 20A) avec un simple câblé 5G2.5?
En restant derrière une disjoncteur tétra 20A max bien entendu!

Existe-t-il dans le RGIE un minimum pour alimenter un tableau divisionnaire? je n'ai pas trouvé l'info.

Merci d'avance.



Wark

• 5 Septembre 2024

• #2

A priori, je ne vois pas le souci, ça dépend de la longueur et des consommateurs.



Edmaison

• 5 Septembre 2024

• #3

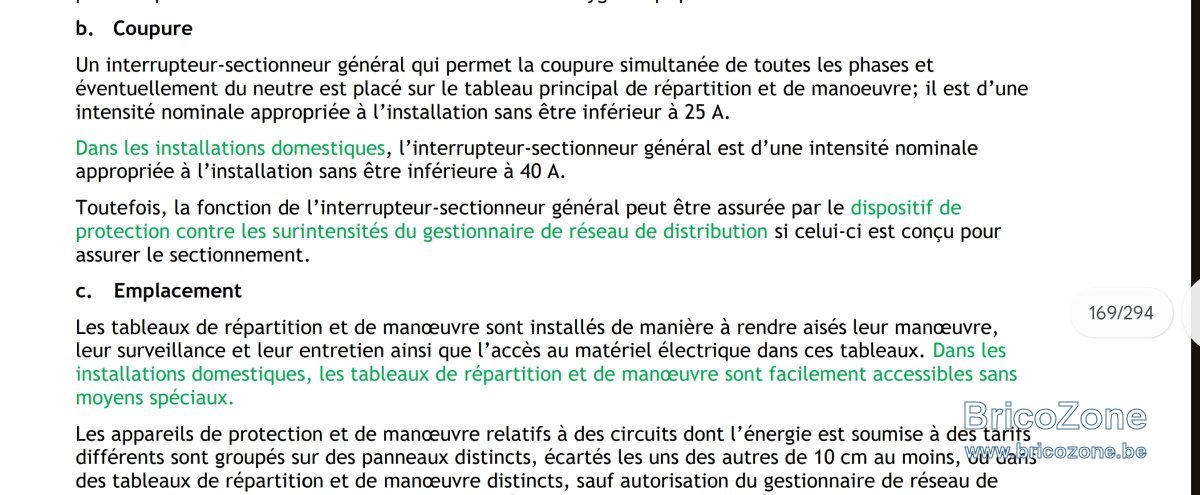

Bonjour,



R

rhp

• 5 Septembre 2024

• #4

Merci pour cette précision Edmaison.
Je suis encore plus dans le doute qu'avant du coup

Si c'est 25A min, en toute logique min 4mm².

partons du principe que j'utilise un tetra 25A en départ du tableau principal, et un différentiel 40A comme sectionneur en entrée du second tableau. Je ne respecte alors plus la règle qui m'interdit d'utiliser un disjoncteur plus gros que mon alimentation générale (3*400+N / 20A)?

RGIE n'est pas le règlement plus clair et agréable que j'aie pu lire



Michael 33512

• 5 Septembre 2024

• #5

en toute logique non, car vous serez quand même limité à huit point prise dans le tableau secondaire



Wark

• 5 Septembre 2024

• #6

Si votre disjoncteur de départ est équivalent à la puissance d'arrivée de la maison, alors il peut être étendu et considéré comme une extension et on met les circuits qu'on veut dedans. Il doit y avoir un dispositif de coupure/protection dans le tableau d'arrivée et/ou dans celui de départ.

Ex: j'ai un tableau secondaire au garage sur un 40A 4P avec un 10 carré (j'ai deux bornes et des panneaux).

J'ai un autre tableau à la cave sur un 20A 2P et là, je suis bien limité à 8 points au total même si j'ai des disjoncteurs subordonnés (de 6A en l'occurrence) dans ce tableau.

Donc effectivement, faites attention à cet aspect là.
