Shelly 1 gen 3 - 2 Va et Vient et 2 commutateurs

TheRealGrumly · 10 Octobre 2024

Bonjour,

Je débute dans la domotisation de ma maison en rénovation.

J'aimerais utiliser les switch Shelly 1 gen 3 pour gérer un cablâge qui est peu courant.

J'ai déjà repéré les schémas sur ce forum pour 1 va et vient avec 2 interrupteurs simples et des schémas plus classiques avec simples intterupteurs mais je ne sais trop comment adapter la configuration de mon palier qui gère en fait l'entièreté de mes lampes avec la configuration suivante.

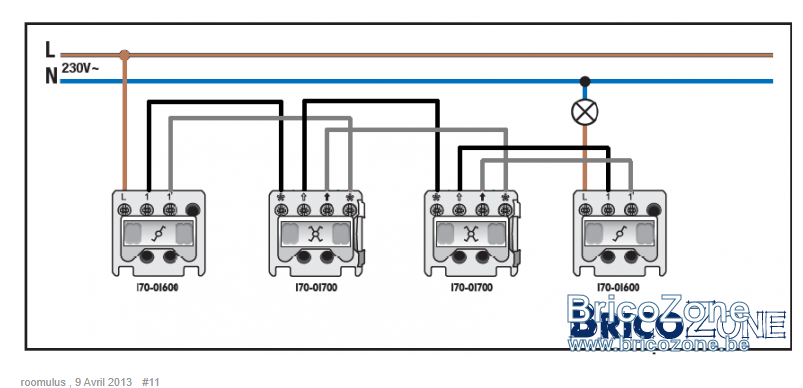

Du coup, j'hésite entre mettre un shelly à chaque ampoule (dans la lampe) (il y'en a en fait 3 et pas une comme sur le schéma ci-dessous)
Ou essayer de trouver une solution avec un seul shelly pour gérer l'entièreté du circuit)

Avez-vous déjà réussi un tel câblage ? Avez-vous une autre idée ?

Belle journée,

jcoenen · 10 Octobre 2024

Donc si j'ai bien compris: transformation d'un circuit traditionnel de commande d'un circuit par plusieurs interrupteurs en circuit domotisé.

Le shelly permet d'actionner un relais qui alimentera le circuit, le Shelly intègre un interrupteur sur son entrée ainsi qu'une commande "WiFi"

Le plus simple me semble être de mettre le Shelly entre la lampe et les interrupteurs

Donc installer un module Shelly dans le blochet du dernier interrupteur ou de la lampe, tout va dépendre de la disponibilité des signaux nécessaires au Shelly, soit, L, N et sortie alimentation lampe (à la lampe il n'y a peut être pas de phase disponible en permanence).

Ensuite Raccorder les bornes du Shelly

O à la lampe
I et L à la phase (L)
N au neutre

et la borne SW a la sortie des interrupteurs qui était précédemment à la lampe

Les interrupteurs/va et vient/inverseurs continuent à jouer leur rôle mais pilotent le Shelly qui pilote la lampe avec en plus la connexion Wifi.

jcoenen · 10 Octobre 2024

J'en était resté aux générations précédentes, ils ont fait fort cette fois-ci, Websocket, KNX, scripting interne, BT

Ca m'a l'air très bien comme bidule, j'en ai commandé pour voir ce qu'ils racontent en vrai.

TheRealGrumly · 10 Octobre 2024

D'abord, merci d'avoir pris le temps de me répondre. Cette explication est claire.
Il me reste un élément à valider.

Selon votre schema et si j'ai bien compris. Il me faudrait un fil de phase L qui est amené du premier interrupteur jusqu'au dernier (vu que mon shelly est dans le dernier interrupteur)
Ce n'est pas le cas actuellement. (Et sans saignée impossible à amener)

Par contre, j'ai la phase qui était amenée pour l'interrupteur du dessous. (Qui allume une lampe dans le grenier)

Tout ce circuit est derrière un seul disjoncteur.

Puis je prendre l'hypothèse que c'est la même phase et by passer mon interrupteur grenier pour l'amener directement en I et L sur le Shelly ?) (Cad prendre directement le même fil de phase avec un wago qui vient du dessous et le splitter, un directement vers le shelly et l'autre vers l'interrupteur du grenier)

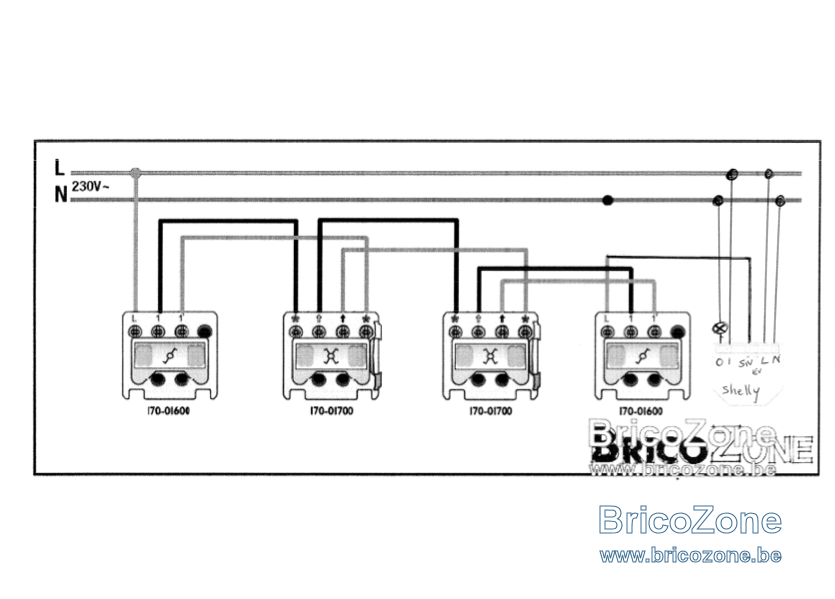

Sur la premiere images jointe, la configuration globale avec le disjoncteur sur E.

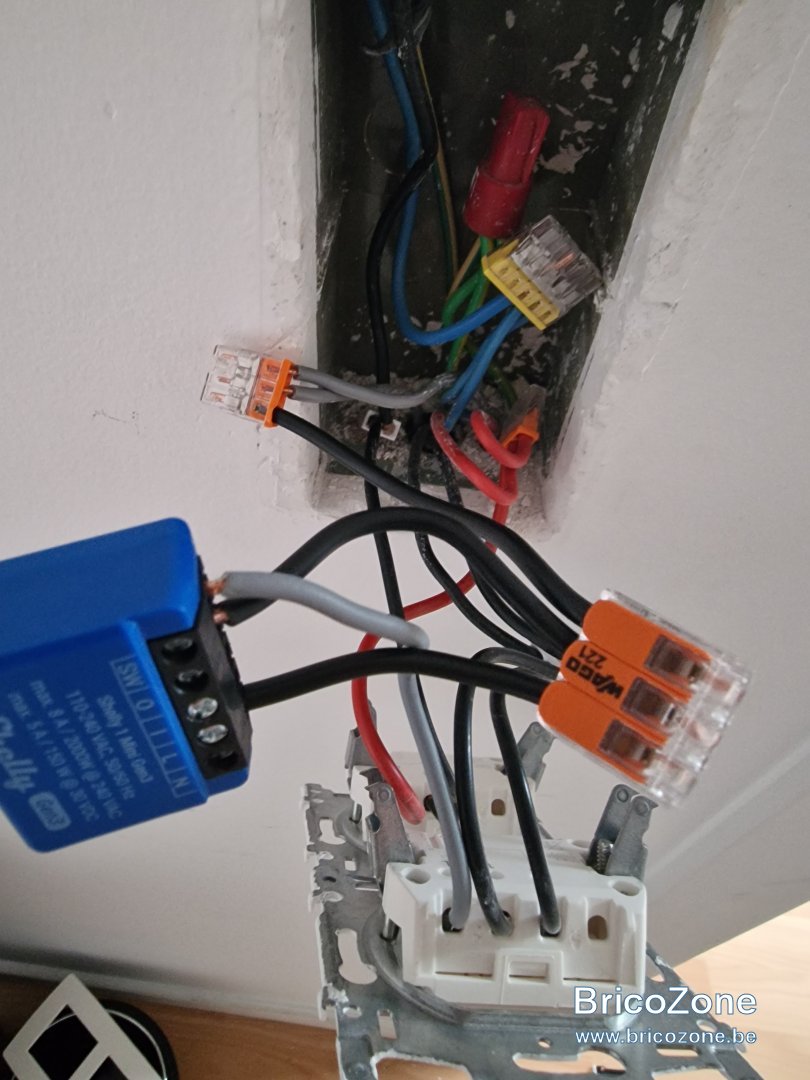

Sur l'autre image, le shelly qui se connecte sur le va et vient (au dessus de mon double) et l'interrupteur du grenier avec le fameux cable rouge qui pour moi est cette phase partagée.

Qu'en pensez-vous? Je veux éviter de remettre mon circuit sous tension et de faire une erreur qui grillerait le composant.

jcoenen · 10 Octobre 2024

TheRealGrumly a dit:
D'abord, merci d'avoir pris le temps de me répondre.
Selon votre schema et si j'ai bien compris. Il me faudrait un fil de phase L qui est amené du premier interrupteur jusqu'au dernier (vu que mon shelly est dans le dernier interrupteur)
Ce n'est pas le cas actuellement. (Et sans saignée impossible à amener)

Le Shelly doit être alimenté (L & N) ET doit recevoir la phase sur I(nput) pour la fournir à la lampe via O(output).

TheRealGrumly a dit:
Par contre, j'ai la phase qui était amenée pour l'interrupteur du dessous. (Qui allume une lampe dans le grenier)

Tout ce circuit est derrière un seul disjoncteur.

Dans ce cas c'est très simple, c'est la même phase et donc il suffit de l'utiliser.

TheRealGrumly a dit:
Puis je prendre l'hypothèse que c'est la même phase et by passer mon interrupteur grenier pour l'amener directement en I et L sur le Shelly ?) (Cad prendre directement le même fil de phase avec un wago qui vient du dessous et le splitter, un directement vers le shelly et l'autre vers l'interrupteur du grenier)

Absolument !

Mais vu le nombre de fils dans le blochet, bien faire attention lors du brochage.

Ah et aussi il n'y a pas de quoi, cela m'a fait découvrir des choses bien intéressante sur le Shelly donc le merci est réciproque..

TheRealGrumly · 10 Octobre 2024

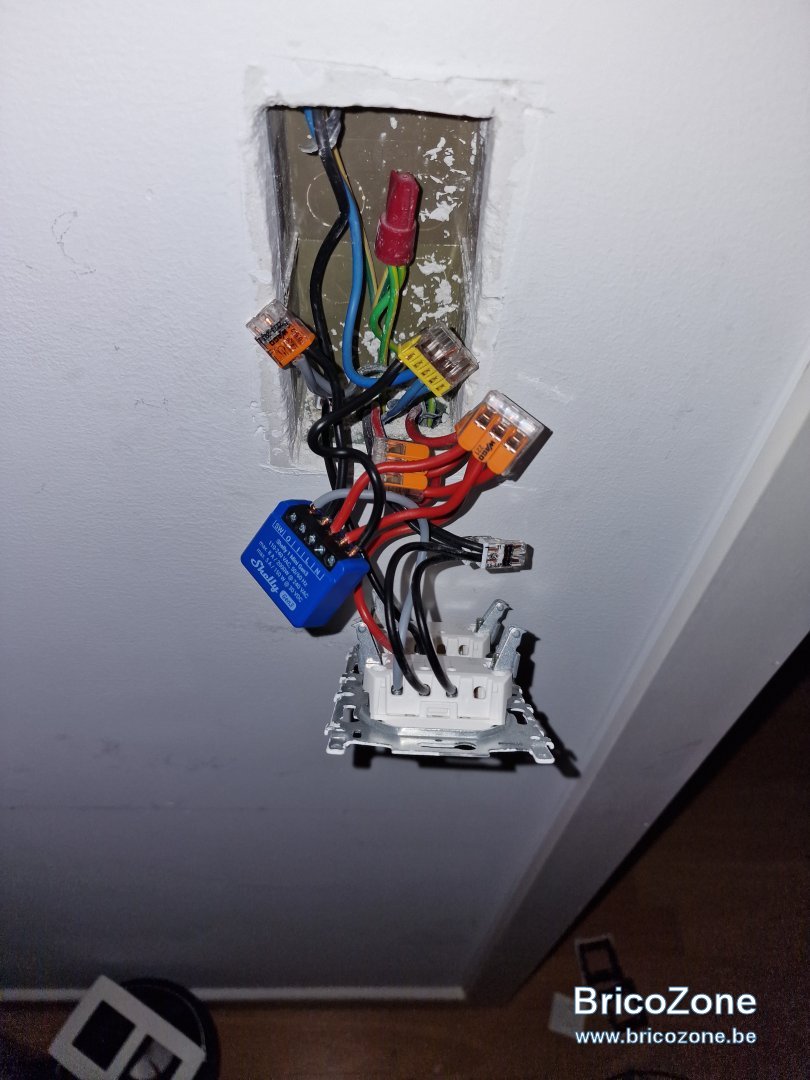

Ça fonctionne !

Comme vous l'avez signalé, le brochage était compliqué mais la lampe est maintenant gérée à la fois au niveau des interrupteurs et au niveau applicatif.

Je vous souhaite une bonne fin de semaine et encore merci.

flashman · 10 Octobre 2024

Tout les fils sont trop dénudés... On ne doit pas voir le cuivre au niveau des wagos et bornes à vis...

Les wagos, l'isolant des fils doit rentrer de 3-4 mm dans le wago, et, au niveau des bornes à vis, l'isolant doit venir contre la borne.

TheRealGrumly · 10 Octobre 2024

C'est noté. Je ferai d'une pierre deux coups dès que j'ai mes wagos 5 pour la phase et je raccourcirai les cuivres.

jcoenen · 10 Octobre 2024

TheRealGrumly a dit:
Ça fonctionne !

Comme vous l'avez signalé, le brochage était compliqué mais la lampe est maintenant gérée à la fois au niveau des interrupteurs et au niveau applicatif.

Je vous souhaite une bonne fin de semaine et encore merci.

Et bien voila une affaire rondement menée et vite clôturée.
Comme quoi ce n´est pas bien compliqué la domotique.

ju_m · 4 Mai 2025

Bonjour,
Je me permets d'utiliser ce sujet pour vous poser une question.
Je viens d'installer un shelly mini 1 gen3. L'éclairage est composé d'un va et vient et d'un inverseur.
J'ai fait exactement comme vous au niveau du câblage. Je bloque juste sur un point: si j'allume via un interrupteur mon circuit et que je l'éteins via le Shelly, je dois faire deux appuis sur l'interrupteur pour que l'état change.
Y a t il une configuration particulière à faire au niveau du Shelly?
D'avance merci pour vos réponses.

jcoenen · 5 Mai 2025

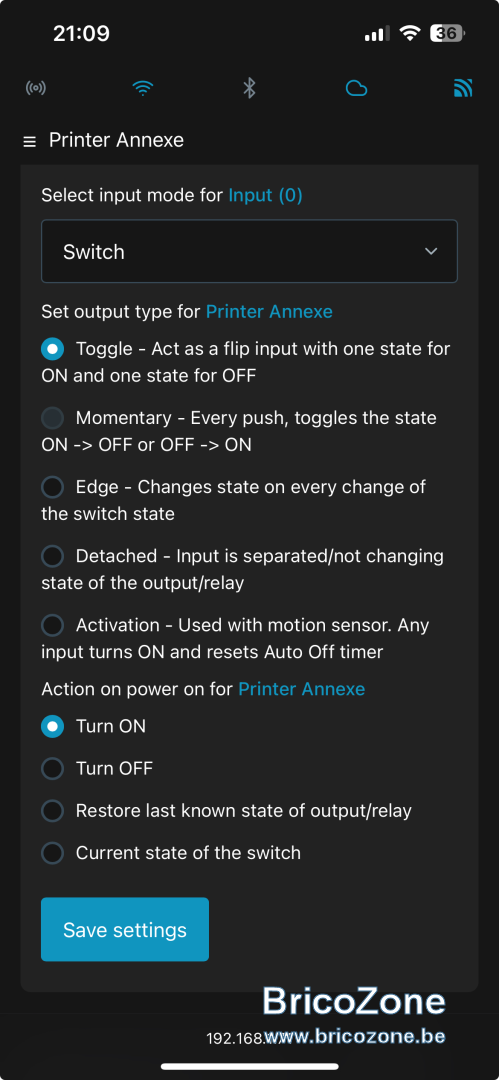

Bonjour, quelle est la configuration de l’entrée (input) où est connecté l’interupteur ?

Les symptômes pointent dans cette direction en tout cas.

ju_m · 6 Mai 2025

Bonjour,
En effet c'est la que ça se passait, merci pour votre aide.

jcoenen · 6 Mai 2025

Avec grand plaisir !
