Siemens Logo! 8 - Besoin d'avis pour premiers pas et deploiement

Bonjour à tous,

voilà que j'arrive tout doucement à mettre sur plan mon installation electrique. Je pars sur une partie de l'installation automatisée avec un LOGO. J'ai decidé d'utiliser ce système car j'ai eu l'occasion d'en voir un peu il y a quelques années et que je sais que les possibilités sont quasi illimitées si c'est bien pensé au départ.

Voici ce que je compte faire dans un futur proche et plus ou moins proche:
-Variation d'intensité avec BP dans 3 ou 4 zones du rdc (plafonnniers LED)
-Automatiser l'allumage de mes escaliers avec capteur
-Automatiser l'allumage des toilettes avec capteur
-Automatiser l'allumage des éclairages facades avec cellule photoelectrique lorsque je travers le muret avec ma voiture à l'entrée de la propriété + eclairage carport
-Système d'alerte en cas d'innondation dans ma cave
-Système d'alerte en cas de fuite de gaz dans ma buanderie
-Automatiser le remplissage de ma citerne d'eau de pluie en cas de manque de pluie. (Sondes de niveau bas / niveau haut et commande electrovanne) (mode manuel et automatique)
-Automatiser l'arrosage de mon potager / commander certains paramètres des terres
-Configuration mode "bébé", avec une double impulsion sur l'intérrupteur de la chambre et la lumière diminue de plus en plus (configurable entre 1 et 60minutes) jusqu'à ce qu'elle s'éteingne totalement (pour éviter d'etre brutalement dans le noir)

Eventuellement si je suis vraiment chaud:
-Alarme anti-intrusion avec armement / désarmement au passage de badge (avec communication externe)
-Alarm incendie (avec communication externe)

Pour faire mes armes et quelques tests je vais commander le starter-kit 12/24RCE, je n'ai pas besoin d'extension pour le moment mais 1# Pouvez-vous me dire la différence entre les modules d'extension numérique et analogique ?

Les premiers tests que j'aimerais faire sont les tests d'allumage de lampes avec les BP, j'ai choisi de ne pas exploiter la puissance de sortie de mon LOGO! et de passer par un variateur externe. 2#Est-ce le meilleur choix ?

Dans cette configuration je compte partir sur un Eltako EUD12NPN-UC 400W (doc technique PDF dispo sur la page), je me pose déjà une question à propos de cet élément 3# qui va gérer l'impulsion de commande, la vitesse de variation, les différentes options de variation. Est-ce le LOGO! ou le variateur ? Est-ce que je dois configurer le LOGO! pour simplement envoyer l'impulsion au variateur qui lui va traiter la variation?

4#En terme de cablage des commandes: qu'est-ce qui est conseillé le plus SVV 0.8mm ou VVT 0.8mm ?

Merci beaucoup d'avance,
Anti

les extensions numérique ont des entrées tout ou rien alors que les entrées analogiques accepté du 0-10 volt ou du 4-20 ma

michael mbm a dit:

les extensions numérique ont des entrées tout ou rien alors que les entrées analogiques accepté du 0-10 volt ou du 4-20 ma

Cliquez pour agrandir...

Moi qui fait entrer un BP par entrée et je sors de mon logo vers un variateur externe je peux donc utiliser une extension numérique ?

tout dépend si votre variateur ce pilote par du 0-10 volt ou par de l'impulsion ou par un maintient temporise

michael mbm a dit:

tout dépend si votre variateur ce pilote par du 0-10 volt ou par de l'impulsion ou par un maintient temporise

Cliquez pour agrandir...

Si j'en déduis la doc technique il accepte entre 8 et 230v pour la partie commande.

supertoto a dit:

Pour pouvoir réellement gérer la luminosité a partir du logo et surtout que le logo puisse restituer un niveau enrgistré, il faut utiliser un module analogique 0/10V et un dimmer 0/10V.

Si vous utilisez un dimmer qui fonctionne avec une impulsion style bouton poussoir, vous ne saurez jamais quel est le niveau ni revenir facilement a un niveau prédéfini.

Cliquez pour agrandir...

Quel dimmer conseillerais-tu dans ce cas ?

supertoto a dit:

Le niko ( ICI )

Cliquez pour agrandir...

OK je vois, merci du partage.

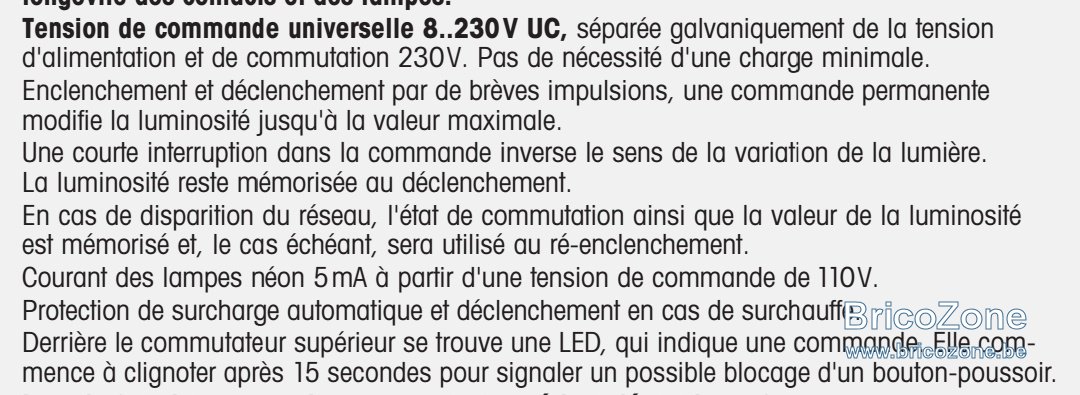

Voici une partie de la doc technique du celui que j'ai cité au dessus, penses-tu que je peux l'utiliser de la même manière que le Niko ? (moins chère que le Niko.. )

supertoto a dit:

Non, je crois qu'il y a un petit problème dans la compréhension du fonctionnement de ces deux types de dimmer.

Avec les dimmer fonctionnant par impulsion ( bouton poussoir ) le logo n'as pas de retour d'état de la sortie. Exemple, si une impulsion commande un éclairage maximum et une deuxième impulsion commande l'extinction, en cas de raté le logo ne sais pas si la lampe est allumée ou éteinte, de la même façon qu'en ne connaissant pas l'état de départ, le logo n'a aucun moyen de savoir si c'est allumé ou éteint.Tandis qu'avec un module 0/10 v, le logo envoie une valeur correspondant a un niveau de luminosité donc facile a programmer et a restituer.

Cliquez pour agrandir...

C'est beaucoup plus clair maintenant, merci beaucoup. Du coup je vais peut-être opter pour ce modèle, en vue d'avoir directement 3 zone disponible. Aucun problème malgré que ce module ne sera pas connecté à d'autres équipement niko HC ?

Je commence à capter le truc cette fois-ci, vaut mieux tard que jamais. En effet pour le coup l'analogique donne plus de flexibilité et possibilité que le numérique. En fait je t'ai partagé le module Niko (message précédent) en penssant que c'était un driver LED 0-10v, my bad.

Mon problème avec Niko est le fait que leur modules (et tous leurs équipements) sont cher, donc si je peux trouver quelque chose d'aussi bien pour moins cher ça m'arragerait

Disons que l'avantage de Niko est la disponibilité et la facilité pour racheter un modèle rapidement en cas de panne.

Que penses-tu de ceux-ci ?

FG Elektronik PWM 2-15 (1 entrée / 1 sortie 10A)
ABELtronics DIM84DIN (8 entrées / 8 sorties 5A par channel)


Anti.

supertoto a dit:

Ce sont tout les deux des dimmers pour leds, donc qui demandent une alimentation suplémentaire pour alimenter directement des bandeaux led par exemple.

Ne fonctionnent pas avec des lampes 230V

Cliquez pour agrandir...

Yep, mes ampoules LED sont en 12v, donc je placerai un transfo sur ces dimmers.

Bon, dans un premier temps je viens de commander les éléments suivant pour commencer les tests de config:

+LOGO! POWER 24V 1,3A - 6EP1331-1SH03
+LOGO!8 12/24 RCE - 6ED1052-1MD00-0BA8
+LOGO!8 AM 2 AQ - 6ED1055-1MM00-0BA2
+ABELtronics DIM84DIN
+un transfo qui couvrirai la puissance nécessaire pour le dimming des lampes 12v

supertoto a dit:

De plus, je pense que le logo n'accepte qu'une seule extension 0/10 V ( à vérifier ), donc 2 sorties 0/10V

Cliquez pour agrandir...

Je peux placer maximum 4 modules d'extention analogique (donc 8 sorties en tout et pour tout)

Pouvez-vous me confirmer que je peux raccorder mes BP en 0.80mm² de ce type (pour un 12/24RCE) ?

Merci @supertoto
