Soucis raccordement évacuation lave main

Prog-man

• 22 Juillet 2019

• #1

Bonjour à toutes et tous,

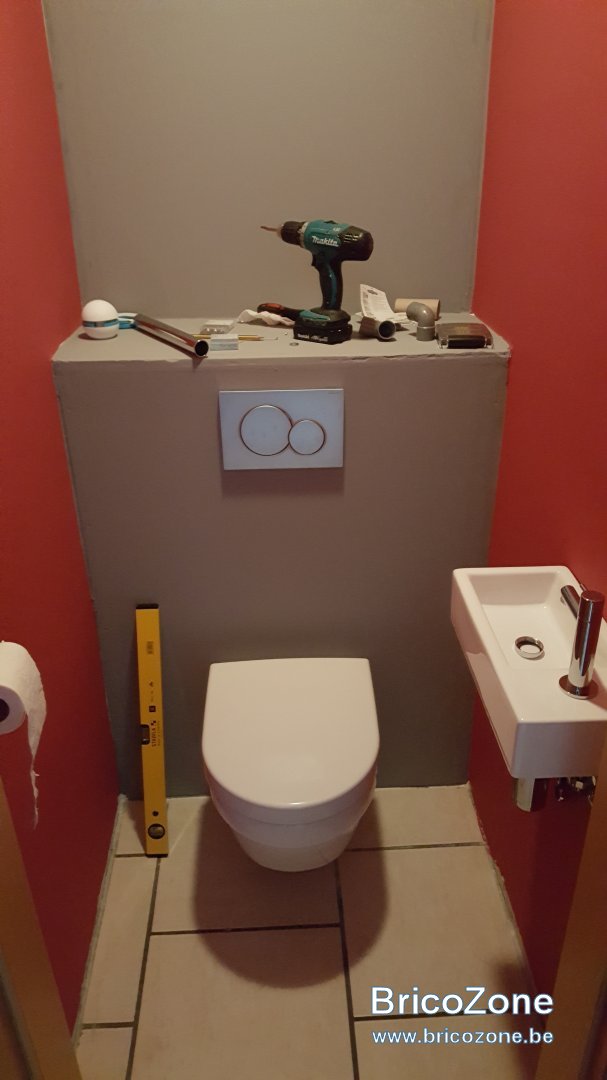

Je suis entrain de rénover un WC et j'arrive au bout sauf que je tombe sur un "os":

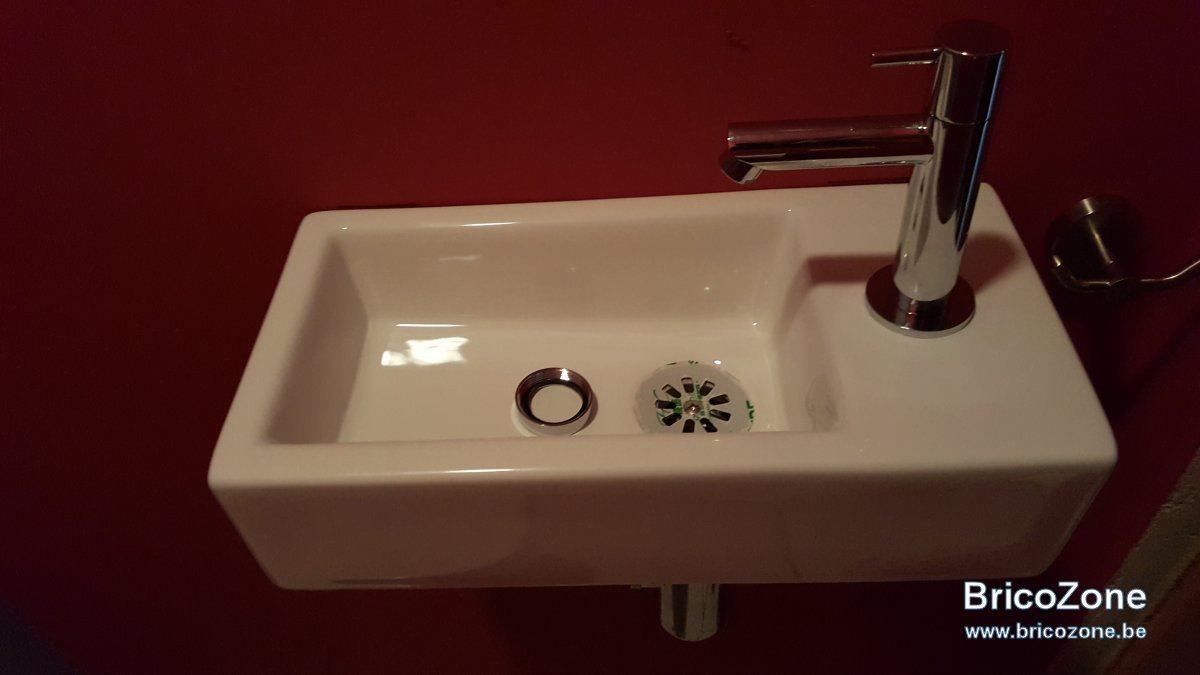

Le matériel vendu avec le lave main ne me permet pas de le raccorder en eau usée car ma configuration ne le permet pas. Ce dernier est vendu avec un un siphon pouvant évacuer que si la sortie est à "midi" / "9 heures" / "3h".... bref sur 180°.

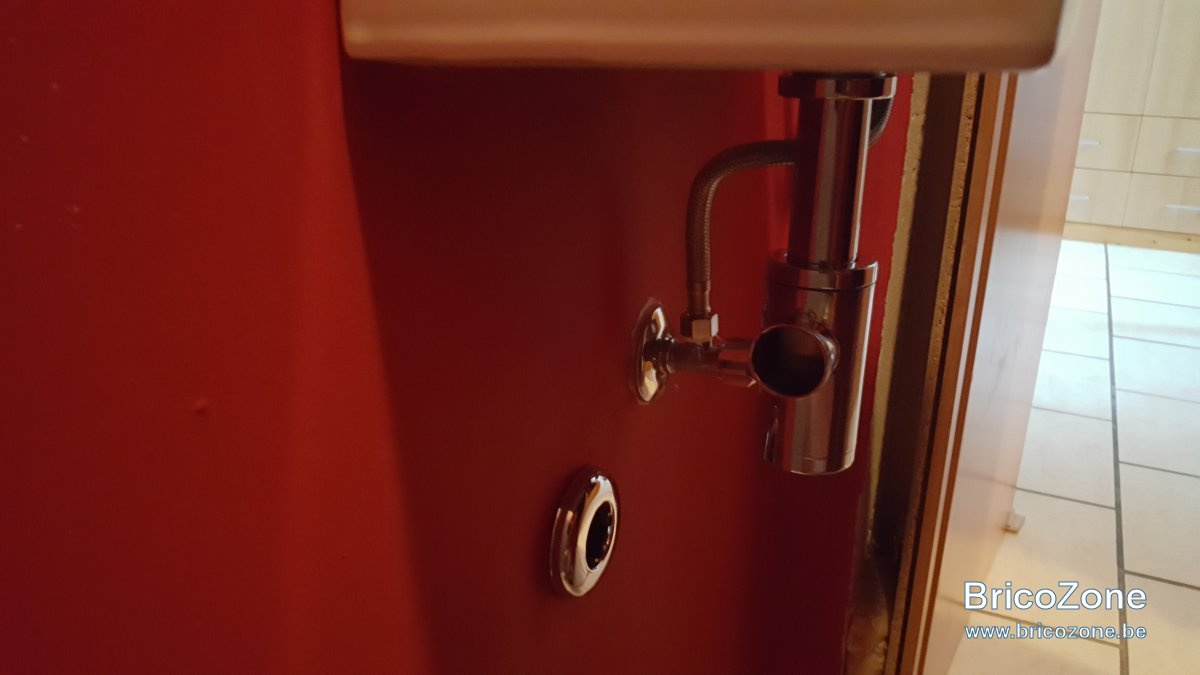

Hors ma sortie n'est pas en face du siphon...

Naïvement, je pensais jouer des coudes tel Super Mario mais le 32 mm n'est pas compatible avec ses évacuations chromées.

Si quelque peut m'aider je lui serais reconnaissant.


Merci d'avance



W

wspboy

• 23 Juillet 2019

• #2

Un coude á 90 degrés du siphon et un coude à 90 degrés dans l'évacuation.
Rien de bien sorcier à mon humble avis...



omega.067

• 23 Juillet 2019

• #3

hello
le robinet schell pile derrière le siphon,c'est aussi une "facilité" quand il faudra le fermer dans qq années et qu'il sera "durci"
peut-être utiliser quelques courbes à 45° (mais à joint, pas à coller) , ce qui permet pas mal de configurations, quitte à raccourcir la partie verticale, pour "relever" le siphon et obtenir plus de place
Michel



Dernière édition: 23 Juillet 2019

Prog-man

• 23 Juillet 2019

• #4

Bonjour

Merci pour les retours.

@omega.067
Oui, pile devant le Shell ça le fait pas. Pour la photo c'est pas définitif, mais en effet, je vais le remonter. Après le Shell y était déjà, et par souci de placement, le lave main arrivait pile à cet endroit.
Merci quand même de le souligner
Puis un Shell dans 10 ans, faut quand une pince pour le bouger, non ?

Par contre j'avais bien pensé aux coudes, mais ça existe pour les trucs en laiton chromé ? Car les gris PVC c'est pas compatible avec le laiton, non ?



omega.067

• 23 Juillet 2019

• #5

si, le "laiton" chromé fait 32mm, mais c'est juste entre la sortie du siphon et la première courbe, (à joint, pas à coller)
il existe des courbes en pvc blanc/crème, c'est plus joli que le gris
Michel



Prog-man

• 23 Juillet 2019

• #6

Ah oui ok. Merci je savais pas qu'on avait des PVC uniquement à joint. Et en effet en blanc ce sera plus joli!
Je pense que ça devrait aller. Merci bcp



Da05

• 23 Juillet 2019

• #7

Il existe des coudes chromés en 32.
Remonter le siphon au max, 2 coudes 90 et un bout de tube chrome.
Plus joli que du pvc blanc



omega.067

• 24 Juillet 2019

• #8

Da05 a dit:

Il existe des coudes chromés en 32.
Remonter le siphon au max, 2 coudes 90 et un bout de tube chrome.
Plus joli que du pvc blanc

Cliquez pour agrandir...

oui, c'est vrai, mais en pvc ±2€ en chromé ±20€
c'est l'acheteur qui vois
Michel



Prog-man

• 24 Juillet 2019

• #9

Bonjour

Merci c'est fait. Pas une goutte d'eau ne fuit! Je suis content, je suis une quille en plomberie
J'ai pris la solution d'Omega. J'avais déjà acheté les PVC blanc, mais merci pour l'info DA05
En plus 20 € pour un coude, x 2.... le blanc fera le job.

Il me reste le carrelage mosaïque autour, et retoucher quelques finitions qui font taches.
Je posterai ma réalisation finale, c'est mon premier WC suspendu.

En conclusion, un WC ok, mais je suis bien content d'avoir signé un chèque pour la rénovation de la salle de bain



I

invité12

• 24 Juillet 2019

• #10

Petit photo



jack333

• 24 Juillet 2019

• #11

pour revenir aux coudes chromés c'est pas évident de les souder en respectant le chromage dans les parties visibles.

( j’aurais pas pensé qu'il acceptait des solutions PVC



omega.067

• 24 Juillet 2019

• #12

jack333 a dit:

pour revenir aux coudes chromés c'est pas évident de les souder en respectant le chromage dans les parties visibles.

( j’aurais pas pensé qu'il acceptait des solutions PVC

Cliquez pour agrandir...

oui, bien sur, mais il existe des chromés avec joint, exactement comme le pvc
tapes "coudes 32mm chromé" sur gogol, c'est est plein
Michel



Prog-man

• 24 Juillet 2019

• #13

Bonjour

Oui je remettrai une petite photo.
Et bien la solution du PVC blanc est celle sur laquelle je me suis dirigé car j'ai rapidement trouvé au Brico du coin.

Le WC, voilà 15 jours que je suis dessus. Et j'ai envie que ça se termine. J'ai pris du plaisir à le faire, j'aime bien bricoler, mais mes limites sont vites atteintes aussi.

Ici j'en ai bavé avec le bâti, et tous les détails qu'on ne réalise pas avant de lancer le chantier. J'avais plusieurs fois hésité à venir ici. J'aurais peut être dû... on se rend pas compte à quel point la méconnaissance des matériaux et autres font la différence...

Mon crédo: "bricoler avec modération c'est meilleur pour ma santé".



Prog-man

• 24 Juillet 2019

• #14

Exemple: ce p* d'angle saillant entre le haut du coffret et le bas. J'ai utilisé de la bande à joint, et je suis jamais arrivé à avoir un truc propre. Je vais coller un angle tout fait, même si j'aurais préféré sans discontinuité...
Tant que c'est propre, pas trop dégueu et surtout fonctionnel et solide, je suis content.



jack333

• 24 Juillet 2019

• #15

j'ai utilisé plusieurs fois des tablettes de marbre récupérées lors des démontages de cheminée. Si un côté est d'origine, celui que l'on scie soi-même à la disqueuse est placé contre le mur



Prog-man

• 25 Juillet 2019

• #16

Ah oui, c'est un bon moyen d'avoir une tablette solide. Mais je n'ai pas cela sous la main.
Merci pour les conseils.

Quand j'aurai posé les feuilles de mosaïque autour du lave main, je poste le résultat.



jack333

• 26 Juillet 2019

• #17

mais acheter du marbre sur mesure n'est pas très cher...
