Spots et extracteur dans une douche italienne

onjour à tous,

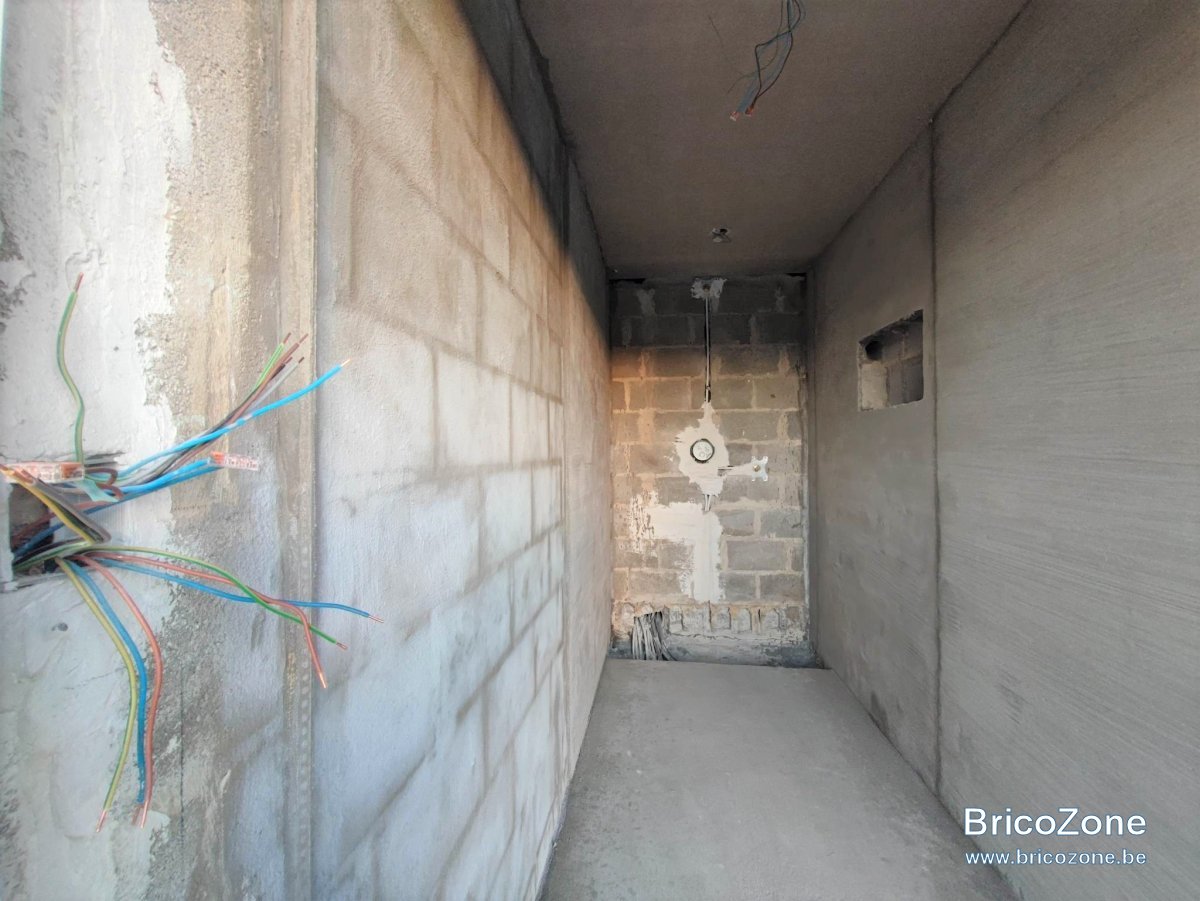

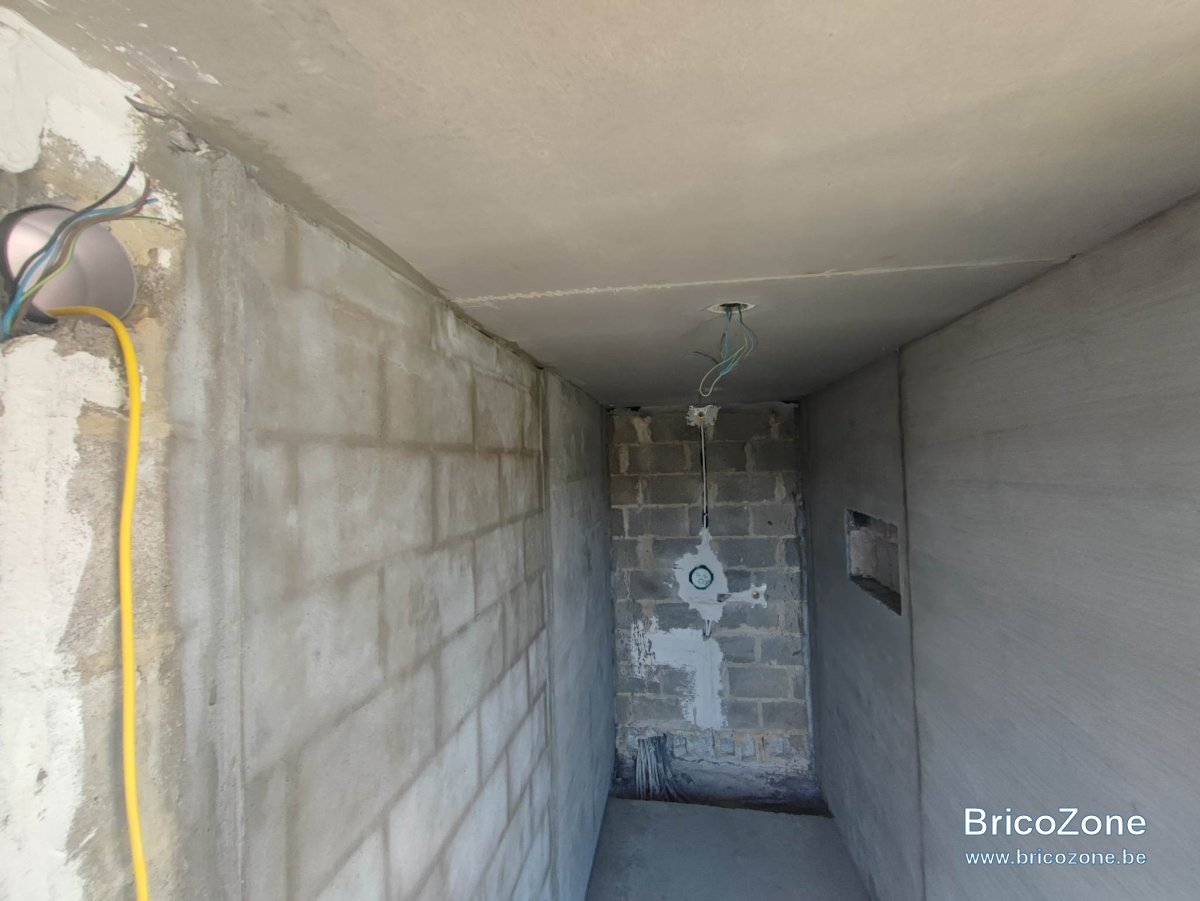

J'ai une douche italienne pas encore aménagée avec effet de pluie et une douchette. L'ensemble est fermé à gauche et à droite de l'arrivée d'eau. Le plafond est à 2m20 du sol.

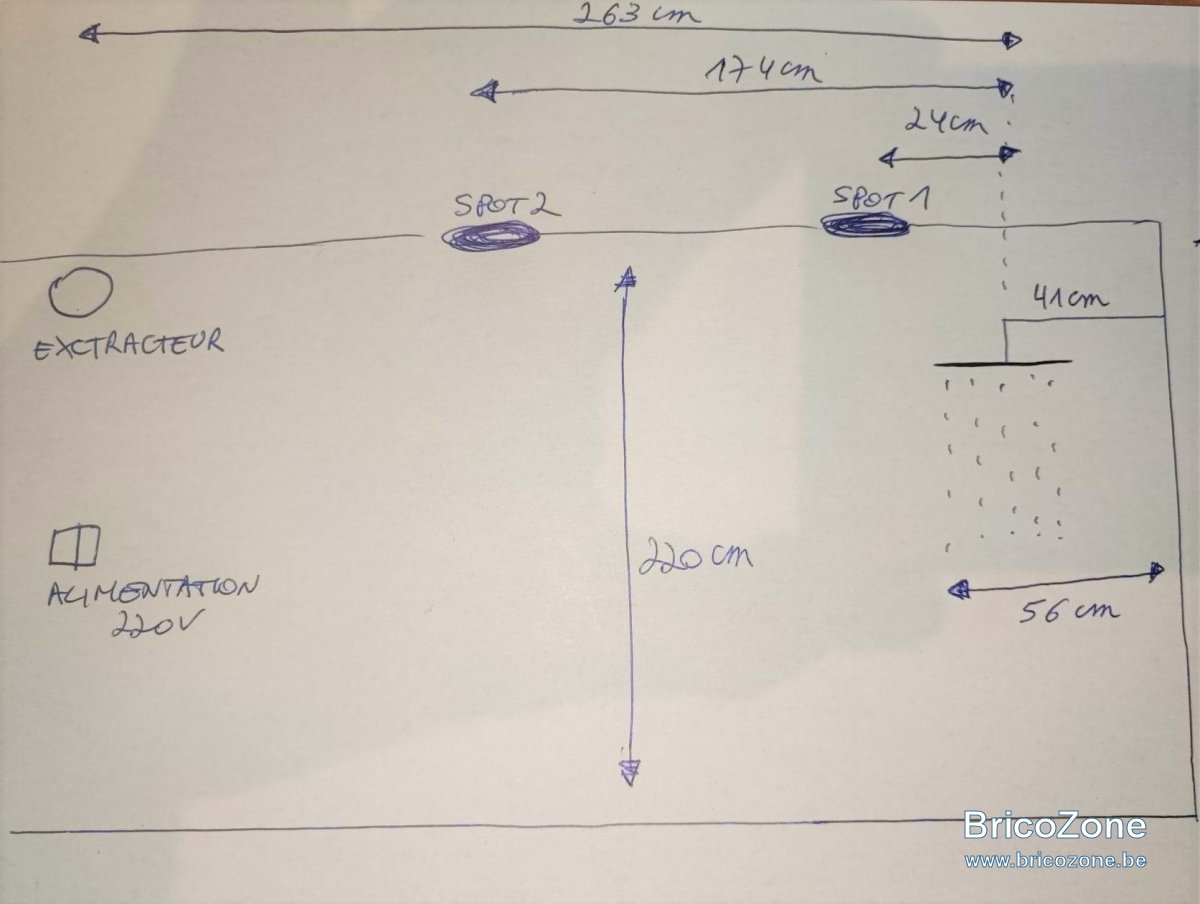

Deux spots seront situés à 24 cm (volume 1) et 174 cm du milieu du jet.
Un extracteur d'humidité sera également installé à 263 cm du milieu du jet.

Dans la douche, les travaux d'électricité ont été fait par un pro il y a deux ans mais il ne m'a absolument pas parlé de mettre un transfo pour ces équipements.

Aujourd'hui, n'ayant plus de contact avec lui, je m'interroge...

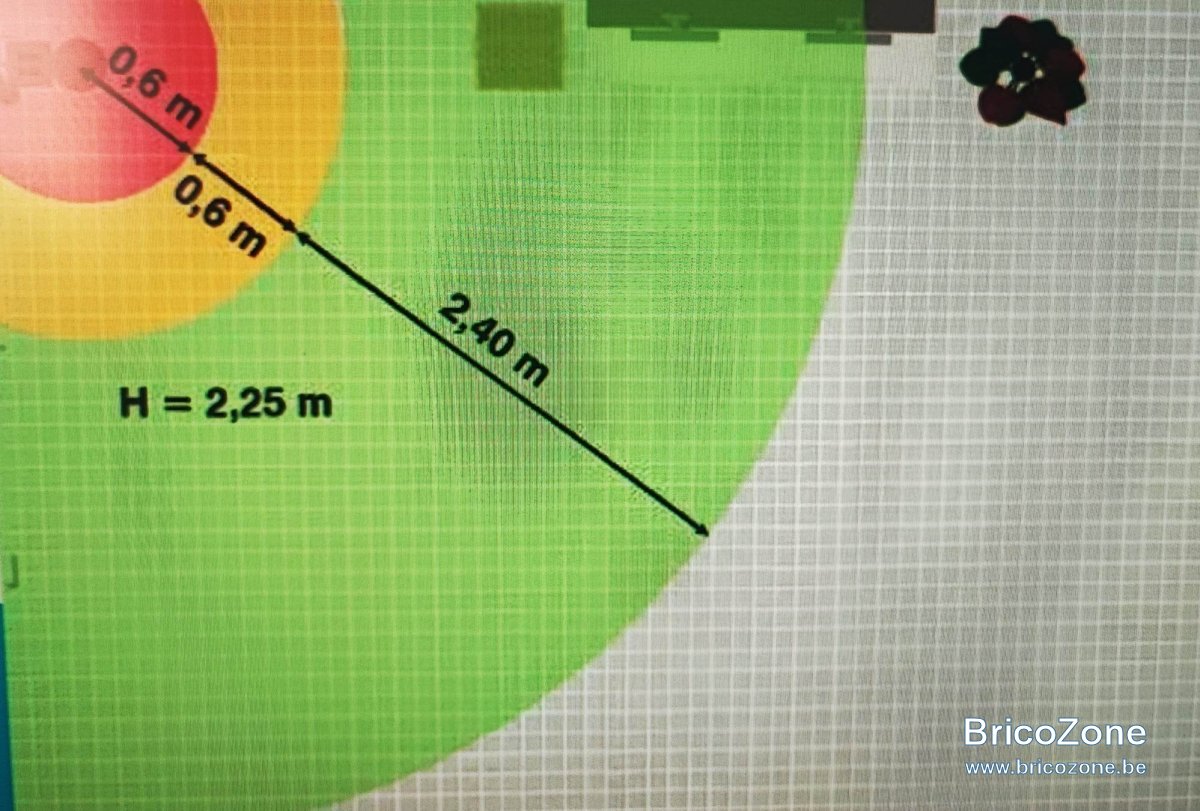

1) J'ai un spot en volume 1 donc 12v obligatoire mais puis-je mettre le transfo dans le boitier d'encastrement du 2e spot (hauteur du boitier, 10 cm) ? Pas d'isolation, juste un boitier un pvc. Sur ce point, au niveau des volumes, j'ai trouvé des schémas contradictoires (cf photos provenant de sites belges) donc je suis paumé. Ce spot est dans le volume 2 ou 3 suivant le schéma.
Je vois qu'il existe des transfos ronds IP65. Ca répond aux normes de volume non ?
2) L'extracteur d'humidité IP45, classe 2 est dans le volume 3 donc ne doit pas être en 12 V si je comprends bien.
3) L'interrupteur de l'ensemble est en dessous de l'extracteur (volume 3) mais aussi hors volume via un va-et-vient. Un interrupteur est-il permis en volume 3 ? Si je comprends bien, oui mais en IPX1 c'est ça ?

Merci d'avance pour vos réponses.

Mon sujet n'inspire personne ?

Si je ne me trompe pas tout se qui se trouve au dessus de 225cm, tu peux être en 220.

si moins, tu dois être en 12v

Effectivement Tienov, mais uniquement dans le volume 1. Ici, je suis au-delà...

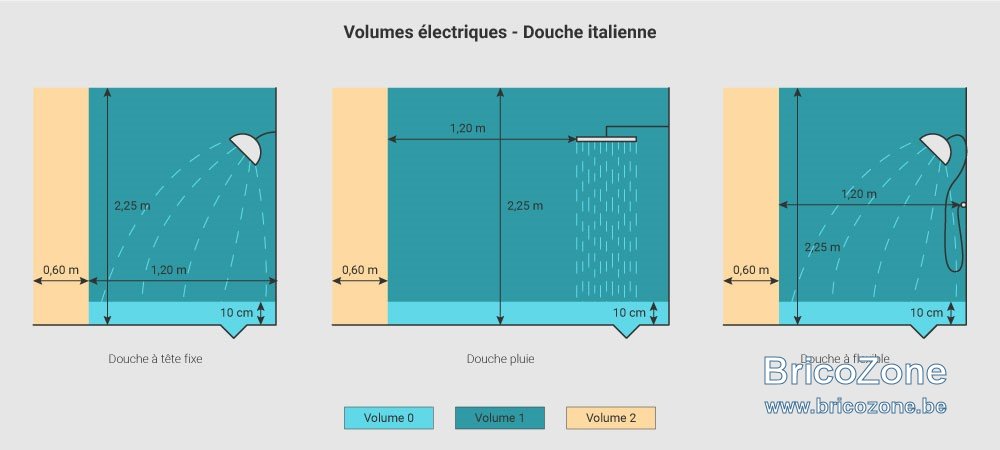

Supertoto; la commande de l'éclairage et de l'extracteur se trouve en dessous de l'extracteur. Au niveau du calcul des volumes, j'ai des informations contradictoires, cf photos. La seconde provient du site https://www.seche-serviette.be/normes-seche-serviette.htm

Salut,

L'explication est claire, tu dois placer des spots en 12V pour le 1, pour le 2 si tu as moins de 120cm à partir du bord du pommeau, tu dois mettre 12V sinon tu peux être en 230V

Merci Electron. Je viens de me rendre compte que mon électricien, qui est injoignable, avait prévu un câble pour placer le transfo dans la pièce à côté donc problème résolu. Merci à tous pour votre aide !

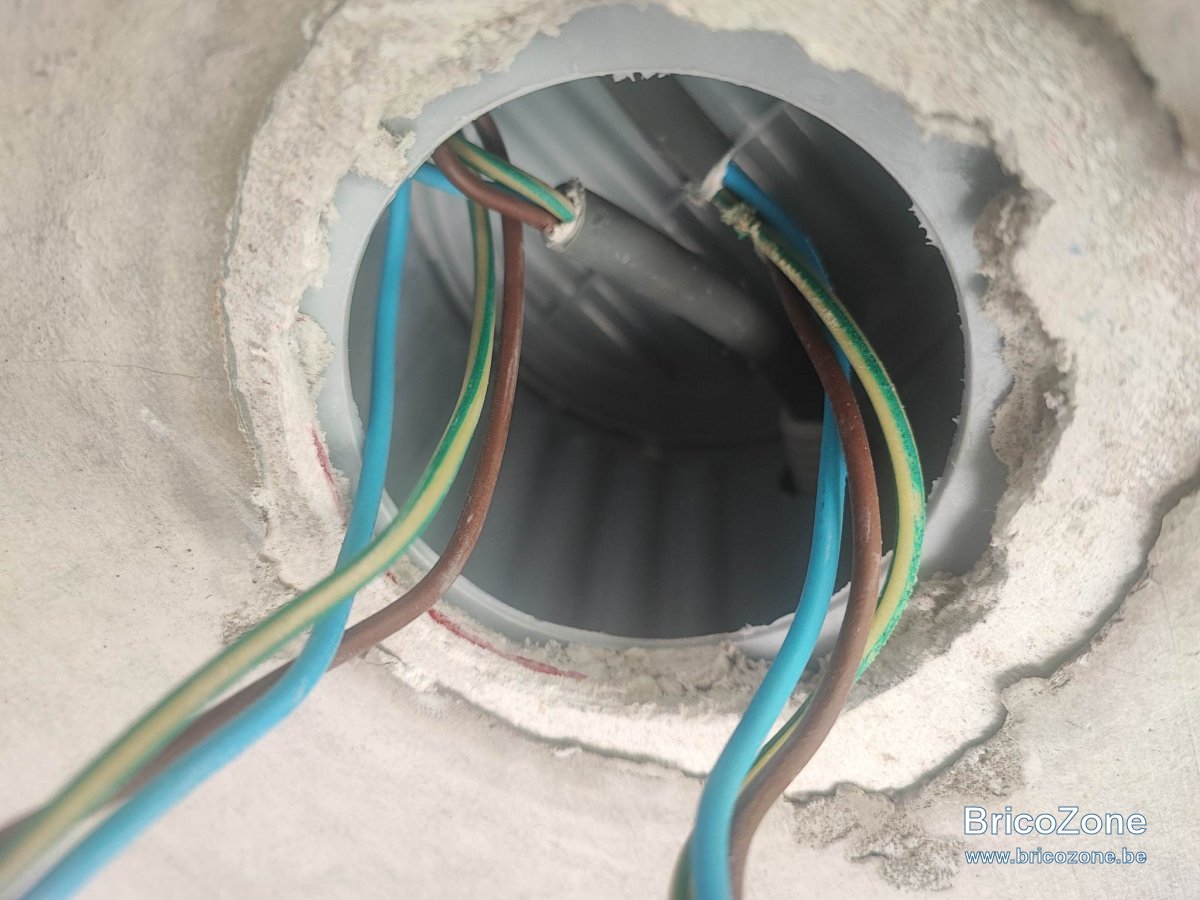

Le problème est qu'il n'y a pas de ventilation dans ton socle du spot 2, tu as mis ça, pourquoi, il y a un isolant ?
Si tu sais l'enlever, il existe des rehausseurs d'isolant qui sont eux ventilés

Electron, comme indiqué en #8, le problème est résolu. Merci !

OK
