Spots LED en série, quid du driver ?

  • Forum Electricité - Electronique
  • Auteur du sujet Auteur du sujet Ben20
  • Date de début Date de début
Ben20

Ben20

  • #1
Bien le bonjour,

Je continue mes investigations quant à l'installation de mes spots encastrés au plafond..
N'ayant pas eu le choix du type d'alimentation (LED ou PAR16) car imposé pour les modèles trimless, me voilà avec des spots avec driver.

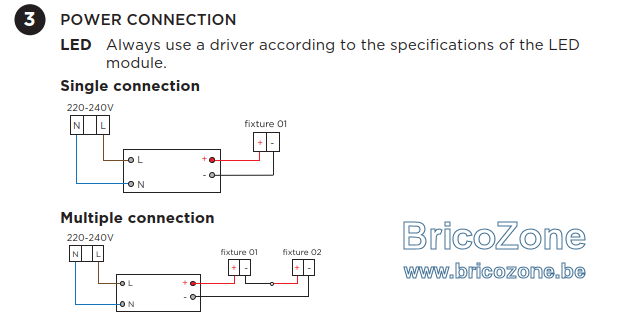

Quand je lis la doc, la connexion multiple impose du série, cf →
Capture d'écran 2025-09-17 164505.png


Ma question, qu'advient-il du driver si je mets 6 spots en série ?
C'est bien 6x la tension et la puissance, exact ?

Car là, ça devient compliquer de trouver des drivers compatibles.
Et comme je déporte déjà le tout pour éviter la surchauffe sous l'isolant, si je dois splitter mon alimentation en 6 me retrouver avec 6 drivers dans un caisson, ça s'annonce joie bonheur ! :laughing::laughing:

Merci pour vos conseils !

  • #2
Les LED se pilotent en courant et pas en tension.
Il faut voir l'alim les limites de la tension de sortie, idem en courant, Ensuite on regarde le courant des lampes LED et la tension de chaque lampe....

On multiplie la chute de tension par lampe par le nombre de lampe et cela doit être inférieur à la tension que délivre l'alim....
Le courant restant constant à travers les LED..

  • #3
supertoto a dit:
Pourquoi ce type d'alimentation ? C'est se compliquer la vie pour rien ?
Cliquez pour agrandir...

Le choix des spots a fait que, malheureusement…
Bon après rien n’est figé évidemment, mais nous souhaiterions vraiment rester sur notre premier choix, et il est disponible en led intégrée uniquement.

  • #4
BG1000 a dit:
Les LED se pilotent en courant et pas en tension.
Il faut voir l'alim les limites de la tension de sortie, idem en courant, Ensuite on regarde le courant des lampes LED et la tension de chaque lampe....

On multiplie la chute de tension par lampe par le nombre de lampe et cela doit être inférieur à la tension que délivre l'alim....
Le courant restant constant à travers les LED..
Cliquez pour agrandir...

Donc c’est bien ce que je pensais.
Ici pour un spot, le courant constant est de 350mA.
La tension de 17V et la puissance de 6W.

Pour 6 spots, il me faudrait donc un driver de 350mA, minimum 102V et minimum 36W de puissance.
Et avec coupure de phase, le choix est nul a priori.

Ou alors loger le driver à côté du spot, mais quid en espace réduit ?
Le spot est ok pour contact direct avec l’isolation, mais le driver lui, risque de moins apprécier non ?

  • #6
supertoto a dit:
Pour être sur qu'on parle de la même chose vous entendez quoi par coupure de phase ?

Le plus important c'est l'intensité, donc ici 350 mA.

Ensuite la puissance , la tension s'adapte automatiquement.
Cliquez pour agrandir...

La coupure de phase c'est pour dimmer directement avec NHC et le bouton poussoir.
N'étant pas familier avec les LED, mais admettons qu'on adopte un driver avec une tension fixe mais plus faible que la nominale, ça permettrait d'avoir une luminosité moins forte ? Comme mettre "bêtement" une ampoule d'une puissance plus faible ?
Ou alors est-ce à proscrire pour la durée de vie de la LED ?
De mes cours d'électronique qui remontent à loin et que j'avoue, ne pas avoir beaucoup suivi, il me semble que c'est la particularité de la LED...
Mais bon, comme je le disais, ça remonte ! :D

  • #7
supertoto a dit:
Un driver ajustera automatiquement la tension pour maintenir l'intensité.

C'est quoi les leds utilisées ? Parce qu'au final c'est le modèle exact qui determine le driver.
Cliquez pour agrandir...

→

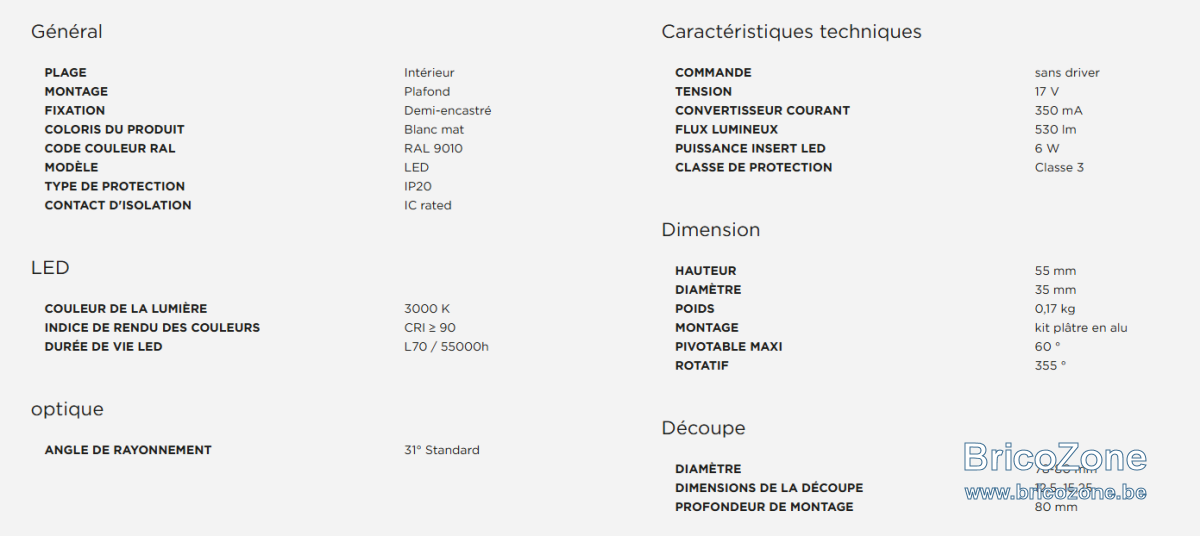

Capture d'écran 2025-09-18 105956.png

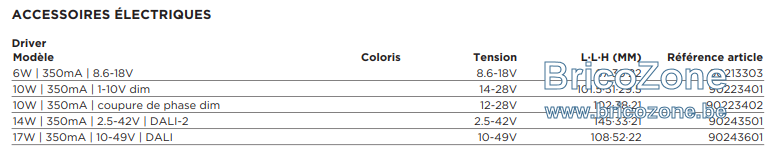

Capture d'écran 2025-09-18 110203.png

  • #8
Après ça ne m'embête pas trop de mettre un driver par spot, mais rien sur le site du fabricant ne donne d'indication sur l'encombrement/l'installation.
Si je le mets à côté du spot, il sera à l'étroit entre le gyproc et le pare-vapeur..

  • #9
supertoto a dit:
Vous tapez la référence article dans Google et vous aurez toutes les infos.

Je ne comprends pas trop, suffit de prendre le driver adapté à votre led qui soit dimable et un dimmer adapté au led et c'est bon.

Mais pourquoi se compliquer la vie et ne pas prendre des spots GU10 en 230V ?
Cliquez pour agrandir...

Parce qu'ils n'existent pas en GU10..
J'ai regardé sur cebeo, rien trouvé en trimless (enduisable), orientable et pivotable, semi-encastré avec profondeur assez petite, et ok pour placement contre isolation :/
