Utilisation XVB 5G1.5 pour interrupteurs apparents (bipolaire et va-et-vient)

Bonjour,

Je vais rénover les circuits lampe au sous-sol (cave, garage, buanderie…). L'installation électrique date de 1970.

Sont apparents:

• interrupteurs (bipolaires ou va-et-vient) sur socle en bois
• boites de dérivations (en métal peint )
• tubes (TAL peints) qui descendent des boites dérivation vers les interrupteurs (les fils dans ces tubes ne sont pas apparents car les tubes cintrés et "rentrent" dans les socles des interrupteurs)

Les fils arrivant dans les boites (source du courant), + entre chaque boites de dérivation, + vers les lampes ne sont pas visibles non plus car ceux-ci sont dans des tubes (plastique) dans le "plafond" (noyés dans la chape). Les boites sont "collées" au plafond, de sorte à ce que ces tubes pénètrent directement les boites.

Je compte remplacer les boîtes de dérivation, les interrupteurs (→Niko Hydro), et les tubes TAL ⌀16 (→PVC ⌀20) entre boites de dérivation et interrupteurs.

J'aimerais pouvoir utiliser du XVB dans les descentes des boites de dérivation → interrupteurs. Ainsi, j'utiliserais uniquement des embouts de tubes + presse-étoupes sur les boîtiers Niko des interrupteurs, etc pour que soit + clean.
Car si j'utilise des fils VOB au lieu du câble XVB (ce que je voulais faire au départ, pour employer partout des fils oranges pour les retours lampe et violets pour les navettes entre interrupteurs va-et-vient), je dois utiliser des "entrées M20 pour tubes" à visser dans les boîtiers interrupteurs et boîtes de dérivation, des coudes, etc (ce qui est également moins évident pour tomber "pile" partout). Donc j'ai abandonné cette idée pour l'instant. Vous seriez du même avis?
Par contre, pour un meilleur repérage (grâce aux couleurs additionnelles disponibles), j'utiliserai sans doute du VOB dans les tubes encastrés existant entre les boites de dérivations et vers les luminaires (comme je l'ai fait pour les circuits luminaires non-apparents dans les pièces de vie).

Vu que le XVB n'offre guère le choix en matière de couleurs de fils, je me demandais si je pouvais faire ceci:

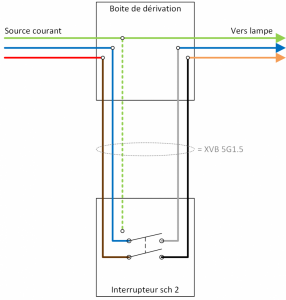

Avec un interrupteur bipolaire:

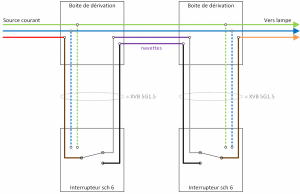

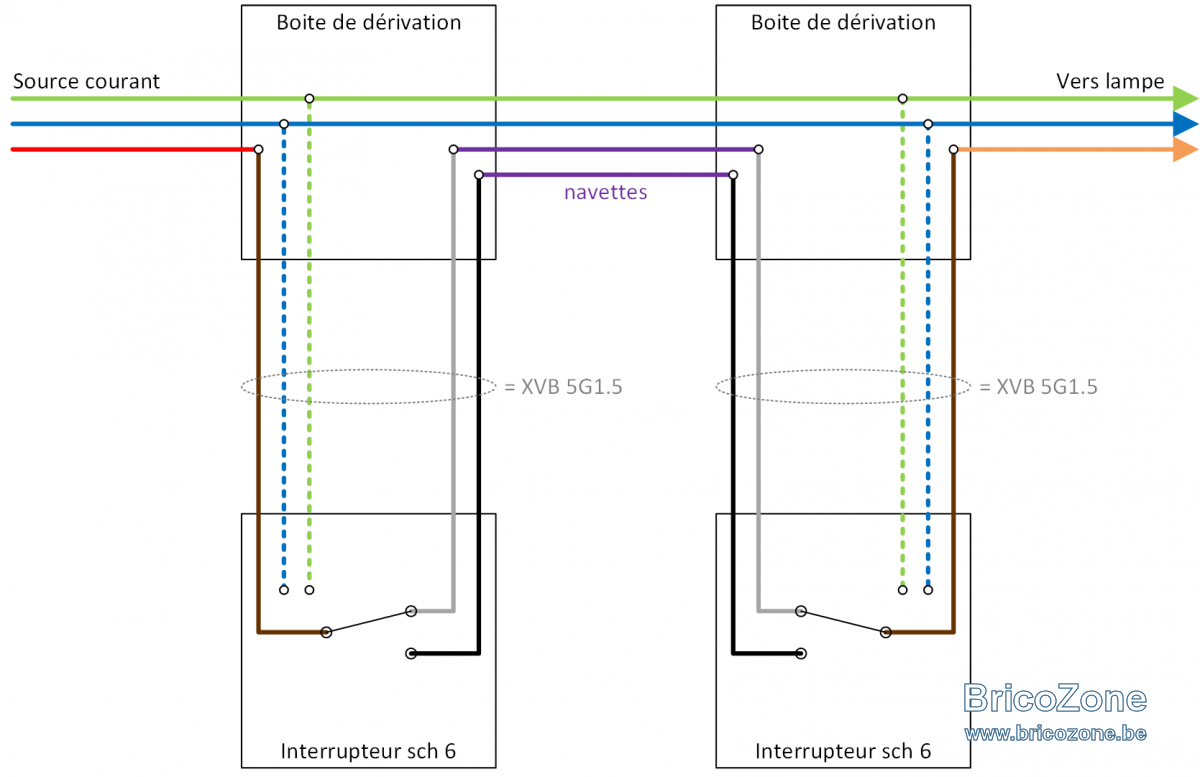

Avec 2 interrupteurs va-et-vient:


Pour info, nous sommes raccordés au réseau en 3x400V+N.

NB: dans le cas de l'interrupteur bipolaire, je ne peux pas utiliser 1 XVB qui descend vers l'interrupteur + 1 XVB qui remonte (= faire les connexions dans le boitier Niko plutôt que dans la boîte de dérivation), car ces interrupteurs sont souvent par 2 ce qui nécessiterait 4 tubes à utiliser en parallèle qui vont vers 1 seule même boîte de dérivation.

NB2: dans le 2ème dessin, j'ai fait descendre terre et neutre dans les interrupteurs; ceux-ci n'y seront pas raccordés (juste clipsés individuellement dans des wago).

PS: J'ai vu qu'il existait aussi du XVB 7G1.5 (1 fil jaune/vert pour la terre + 6 fils noirs numérotés). Je ne sais pas si cela s'utilise dans ces cas-ci. C'est ce que les électriciens ont fait dans le bâtiment (caves, chaufferies) à mon boulot, mais ils ne savent pas si c'est encore réglo.

Merci d'avance pour vos informations, avis et conseils

Bonjour,
Question longue et confuse, mais ;
Pourquoi placer du fil violet et pas un noir et un gris pour assurer la continuité ?
Pourquoi "descendre" le neutre dans les blochets ? Inutile.
Le XVB 7g1,5 n'est pas autorisé en domestique et principalement utilisé en industrie.

Bonjour Cory et merci pour ta réponse

Oui, mon texte est long mais je voulais expliquer la situation. Pas évident

Pourquoi placer du fil violet et pas un noir et un gris pour assurer la continuité ?

Cliquez pour agrandir...

Personnellement, j'aurais + facile à m'y retrouver et deviner qu'il s'agit de navettes si je dois ré-ouvrir les boites de dérivations dans le futur. Mais bon, cela n'engage que moi, et je ne dis pas que c'est pas la meilleure solution
Comme je disais plus haut, les interrupteurs sont pour la plupart par 2 (pour 2 lampes), mélangeant bipolaires et va-et-vient. Donc 2 lampes qui passent ensemble dans ces boites de dérivations (PS: ces "sous-circuits" lampes font bien partie du même circuit depuis le disjoncteur). Aussi, ces "sous-circuits" passent par les mêmes tubes encastrés ⌀16 (que je ne sais donc pas changer) entre les boites de dérivations: donc "obligation" d'utiliser du VOB dans ceux-ci vu le nombre de fils par rapport au diamètre disponible Ce que je veux dire c'est que la plupart des boites de dérivations + les tubes encastrés entre ceux-ci sont communs pour 2 lampes séparées: fils entre interrupteurs + fils de prolongement pour suite du circuit (sans compter que parfois les fils de retour lampe reviennent dans la 1ère boite de de dérivation pour pouvoir finalement aller vers la lampe (dans le cas des va-et-vient), ce qui fait beaucoup de fils dans le circuit actuel. J'avoue que ce n'est pas évident à s'y retrouver, surtout avec les fils d'époque qui ne respectent pas de codage couleur.
Je rappelle qu'il s'agit d'une rénovation; je ne suis pas libre de faire tout ce que je veux partout

Pourquoi "descendre" le neutre dans les blochets ? Inutile.

Cliquez pour agrandir...

Je suppose que tu veux dire de ne pas raccorder le neutre en haut dans les boites de dérivations? (mettre un wago 2 bornes comme en bas?)

Le XVB 7g1,5 n'est pas autorisé en domestique et principalement utilisé en industrie.

Cliquez pour agrandir...

Ah OK, je ne savais pas du tout que celui-ci est strictement réservé à l'industrie. Merci beaucoup pour cette précision.

Donc, je peux raccorder les interrupteurs aux boites en XVB 5G1.5 comme sur mes 2 dessins (simplifiés)? Ou devrais-je faire autrement?

Encore merci.

Bonjour,
Pour les navettes vous faite comme vous voulez, il n'y a aucunes obligations.
Je ne vois pas de raisons d'amener le neutre dans le blochet, sauf si vous voulez placer un témoin de position, vu que la section ne permet pas de placement de prises.
Vos schémas sont bon.

Bonjour, à partir du schéma (va et vient) de lorcan puis je rassembler les deux boîtes de dérivation en n'en mettre qu'une seule?

Merci

Bonjour,
Oui bien sûr pourquoi pas.
