Vidange Vaillant ecotec plus

Bonjour,

Comment faire la vidange d'une chaudière Vaillant Ecotec plus svp? L'installation est monotube. C'est pour retirer un radiateur.

Merci!

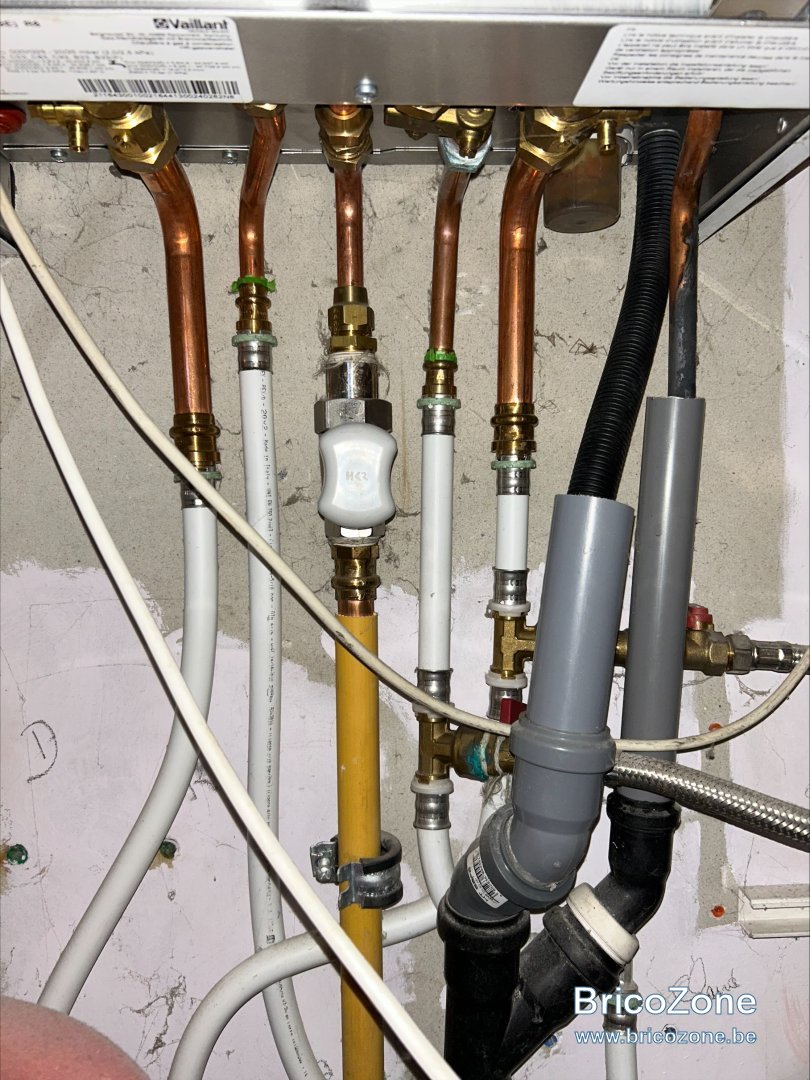

Si je comprends bien, il faut tourner le 1 un quart de tour, plus ouvrir le 2 et l'eau se vide du 3?
Faut-il faire cela à partir de la vanne du départ et retour en même temps?
Merci

Salut ! Tout à fait ! 1/4 tour pour fermer la vanne 1 puis comme tu as deviné ! Pour aller plus vite, tu ouvriras un purgeur de radiateur haut. Sans oublier de le refermer avant remplissage !
Pour aller plus vite, tu peux vider par le flexible de remplissage si présent . Ciao.

Merci. En regardant un peu sur le net, j’ai vu que cela isole ma chaudière de mon installation et donc ne vide que l’eau du Vaillant?
Mon but est de vider l’eau de toute l’installation pour retirer un radiateur. Est ce la bonne manière de faire ?

Il est où le radiateur ? Tout en haut? Il faut trouver le point le plus bas de l'installation avec, idéalement une vanne, sinon il faudra ouvrir un des bouchons du radiateur ou du raccord et prévoir de quoi ramasser l'eau et éponger...

C’est une maison plain-pied donc tous au même étage. Est ce que la manipulation d’en haut videra que l’eau de la chaudière ou aussi celle de l’installation?

Salut ! En regardant ta première photo, on distingue les deux tuyaux de chauffage au extrémités " gauche et droite ". Sur chacun d'eux tu trouves le même accessoire " vanne d'isolement/chaudière disons la 1/ retour que tu as indiquée et son équivalente disons 1a sur le départ.

En coupant d'abord ta chaudière que tu peux éviter de vider, tu fermes ces 2 vannes " 1~1a.

Agissant ainsi, et en ne demandant pas de chauffage au ThAmb ou à la régulation, tu pourrais éventuellement même remettre ta chaudière en service pour assurer la production d'ECS si elle est produite via échangeur sanitaire à plaques.

Maintenant, une fois ces 2 vannes fermées et pour te faciliter la vidange du circuit "Chauffage ", tu découvriras sous la chaudière à droite et sur la conduite " départ chauffage un Té muni d'une vanne papillon rouge à laquelle le fameux flexible de remplissage/ circuit primaire est relié au moyen d'un raccord dévissable.

En dévissant ce raccord - sans perdre le joint - tu pourras au moyen d'un accessoire réduit appelé "manchon réduit " F1/2" ~F3/4" + un mamelon 3/4" y raccorder un tuyau d'arrosage tiré jusqu'à l'égout.
Mais si le radiateur que tu désires déposer se trouve plus bas que la chaudière, il est évident qu'il ne se videra pas.

Tu dois donc chercher - et devrais trouver - un autre robinet de vidange " point bas " de cette installation, qui sans cela aurait été mal conçue ; sur la tuyauterie disais-je ou à l'n des radiateurs.

Autre chose est que, après tout, tes radiateurs aient été bien placés et tous munis d'un raccord réglable en sortie basse ; on te le souhaite !

La dépose d'un seul radiateur ne nécessiterait alors pas que tu procédas à la vidange complète de l'installation ! Il te suffirait de fermer les vannes d'entrée et sortie , de casser la pression du seul radiateur via son purgeur pour ensuite le vider par le bas en récoltant l'eau dans un bac en plastic ( type boîte à crème à la glace) litre par litre récolté dans un seau.

Refile-nous des photos supplémentaires des accessoires éventuellement présents au bas des tuyaux départ/retour dont une de ce radiateur .
Peut-être qu'il y a bien un robinet de vidange assez bas pour tout vider : cela relèverait du bon sens et de la logique ! On te dira quoi. Merci. Ciao.
ps: mais pourquoi veux-tu intervenir sur ce radiateur, au fait ?

Merci pour la réponse en détail!

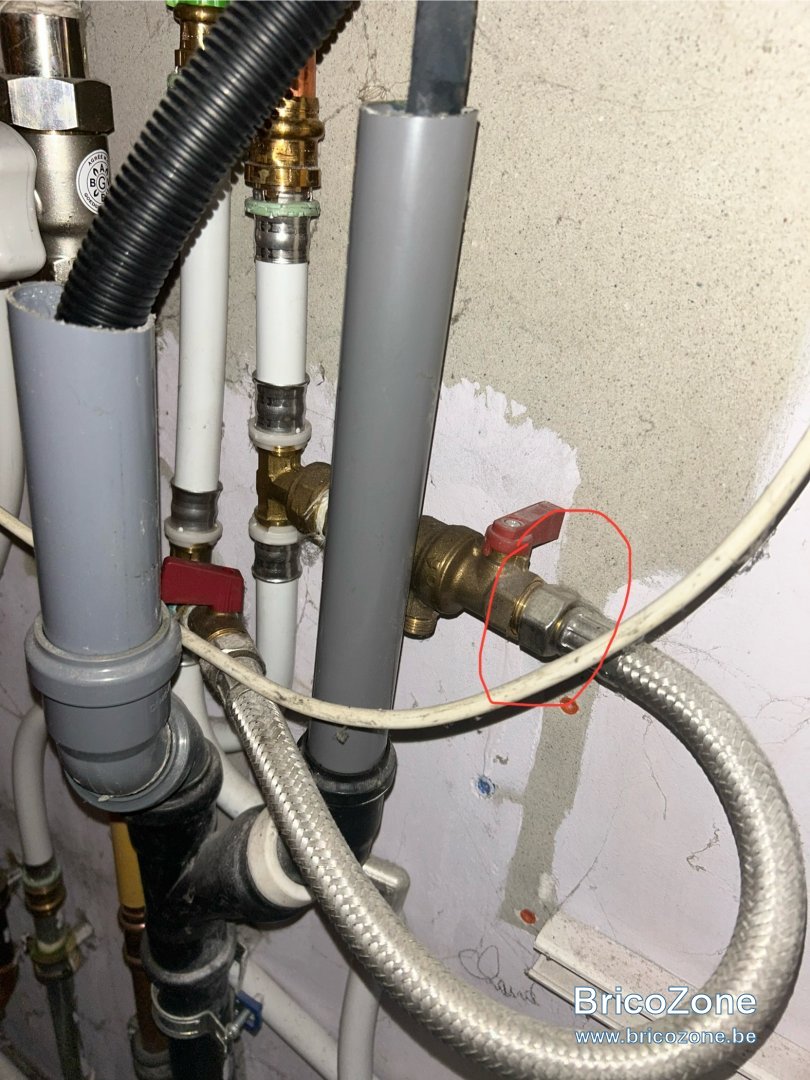

Voici une photo du flexible: il faut dévisser la partie entouré en rouge puis raccorder à l’égout à cet endroit?

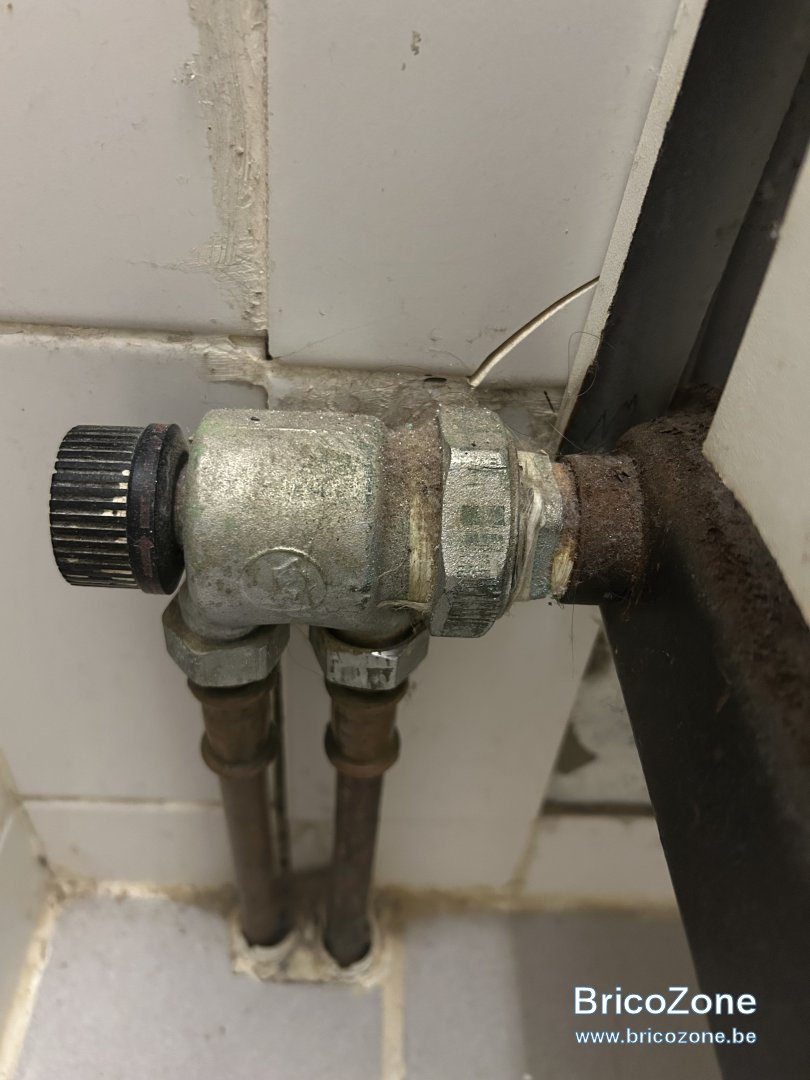

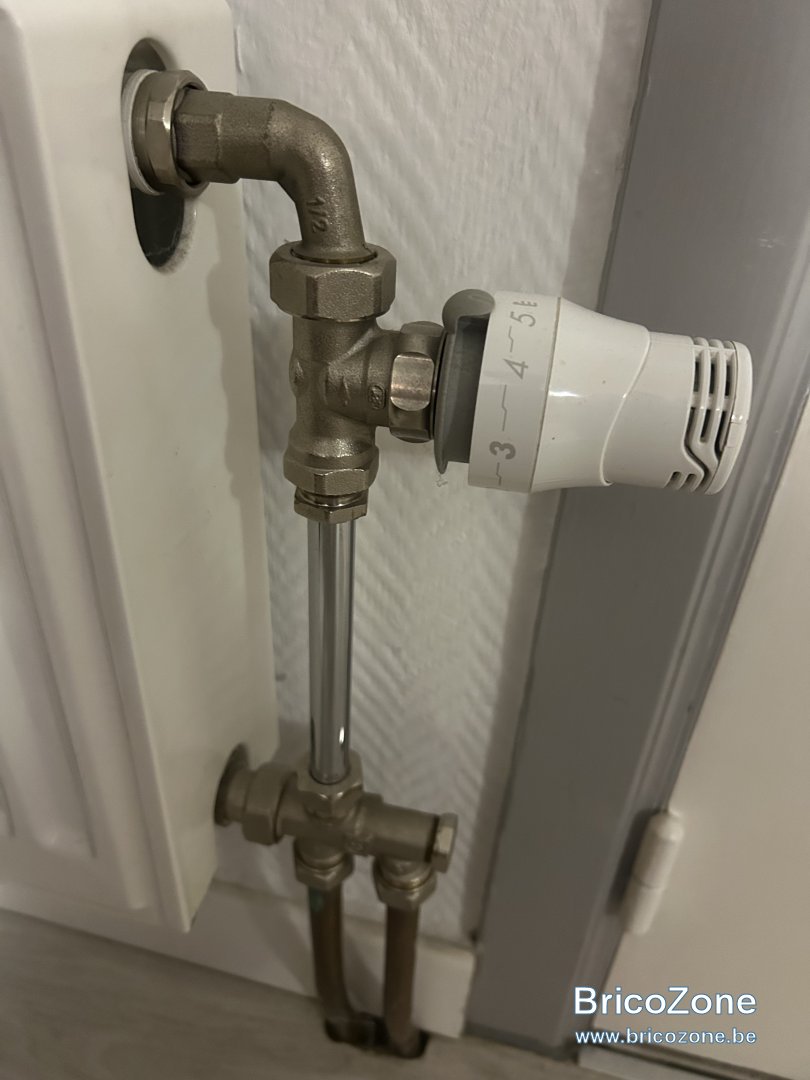

Je veux intervenir sur un radiateur dans une sdb pour rénovation, celui ci (malheureusement) ne possède pas de vanne pour l’isoler du circuit (2eme photos). Mon installation est un mixte de ce type de vanne mais aussi du type dans la 3eme photo dont je suppose peux fermer pour empêcher de vider l’eau de ces radiateurs?

Salut ! Deux choses à corriger :
-1) l'appareil de chauffe de ta SDB n'est pas un radiateur mais un convecteur
-2) la vanne/dito est une BEGEMAC .
Il te faudra effectivement vider toute l'installation pour travailler dessus. Cette installation est en monotube.
Moi, à ta place, je vire carrément ce convecteur que je ne remplace pas pour faire d'une pierre 2 coups:
gagner de la place dans la SDB et ne la chauffer qu'avec un ventilo-convecteur quand il le faut et aussi surtout à la mi-saison quand on n'a absolument pas besoin de mettre en route le chauffage central.
Confort SDB accru + gain de place .
Mais dans ton cas, tu devras ponter les 2 tuyaux auxquels est raccorder la vanne Begemac afin que le circuit d'eau soit fermer et permettre aux autres appareils de fonctionner. Bon travail ! Ciao.

Merci. Et donc pour la vidange c’est bien au niveau du raccord entouré en rouge?

S'il n'est pas grippé, ca peut le faire, sinon ca va pisser partout jusqu'à ce que la première vanne d'isolement dispo soit coupée.
Il faut etre certain que l'eau n'arrive plus dans le circuit et ouvrir le coté du flexible qui est branché sur le départ du chauffage.

Salut ! Je vais m'exprimer en d'autres mots : pour effectuer la dépose de ce convecteur et de sa vanne surannée, tu comprends facilement que vider l'installation par la vanne située entre le flexible du kit de remplissage et le tuyau de départ chauffage sous chaudière - ton point rouge, en effet - ne suffira pas puisque tes radiateurs/convecteurs sont situés plus bas que cette "sortie vidange".

Je serais curieux de connaître le nombre de litres d'eau que tu en sortiras par là par rapport à la contenance totale de l'installation. Bien sûr que tu commenceras par vider par là tout ce que tu peux ! Mais; Il n'y a pas de miracle : tous tes appareils seront encore " sous eau ".

Si tu as des caves, l'installateur n'aurait-il pas prévu une vidange dans l'une d'elles pour vraiment et intelligemment l'avoir au point bas ? Hum !

Au fait, combien as-tu de radiateurs et de convecteurs? Si tous les autres sont munis d'une vanne basse ( distributeur) comme vu sur ta 5ième photo, tu pourrais, en fermant chaque distributeur ( vis accessible sous capuchon) limiter les litres d'eau qu'il resterait à vider " à la cuillère " par le raccord de la vanne Begemac de ce convecteur.

Peux-tu nous refiler une photo du dessous de ta chaudière "jusqu'au sol avec toute a tuyauterie basse de ta chaufferie, stp? On pourrait découvrir une autre manière de procéder . Merci ! Ciao.

ps: mais ne fais pas "n'importe quoi " si tu ne te mets pas en maillot de bain !!! . Ciao.

Bonjour,
J’ai pas de cave, c’est une maison plain-pied donc tous les radiateurs sont au même niveau. Donc mon but pour le moment c’est juste de pouvoir retirer un convecteur et mettre un bouchon. Il me semble que c’est plus simple d’agir au niveau de ce convecteur directement. Est-ce que les étapes suivantes et les raisons sont correctes?

1) Isoler la chaudière de l’installation en tournant un quart de tour le départ et sortie. Ceci empêche de vidanger l’eau de la chaudière puisque c’est pas mon but.
2) Fermer avec une clef allen le distributeur de chaque radiateurs (4 au total) en bien se rappelant de combien de tour (pour pas déséquilibrer l'installation plus tard à l’étape 5) et tourner les têtes thermostatiques à 0: Ceci empêche de vider l’eau de ces radiateurs.

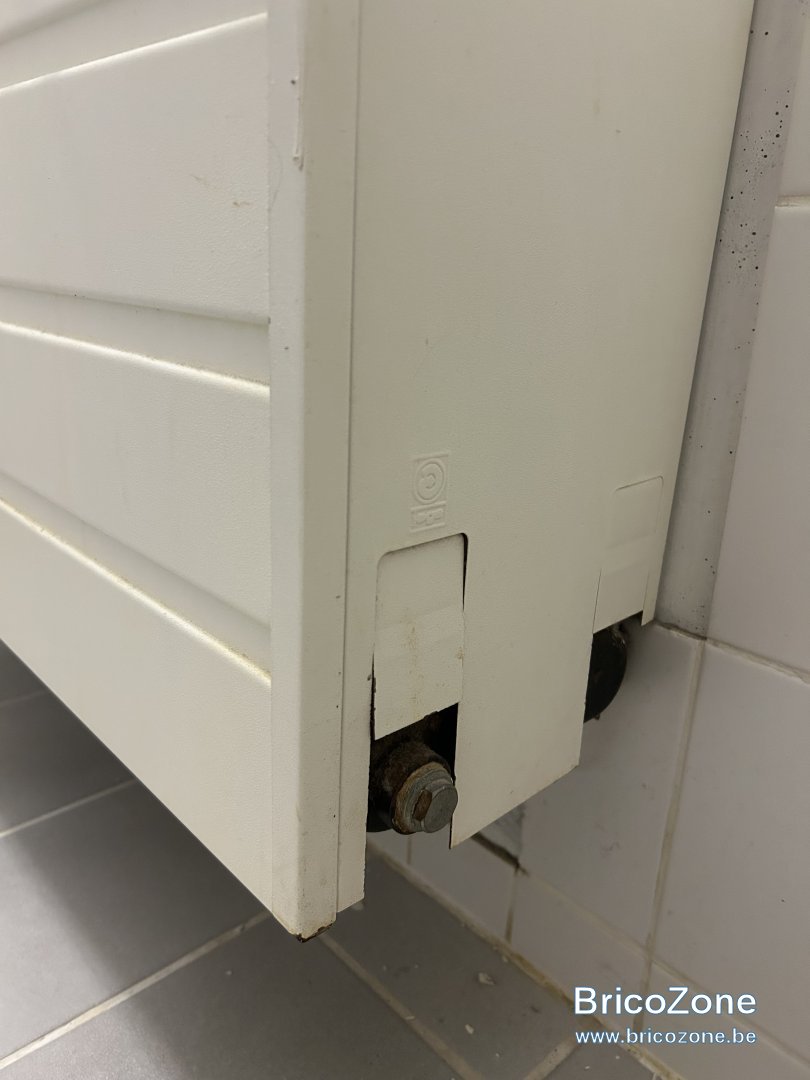

3) Prévoir un seau, éponge, tuyau etc.. et ouvrir l'écrou du convecteur à retirer situer à l’opposer (photo 1): ceci vidange l’eau de tous les autres convecteurs (6 au total, dont celui à retirer). Faire un appel d’air avec le purgeur de ce convecteur.

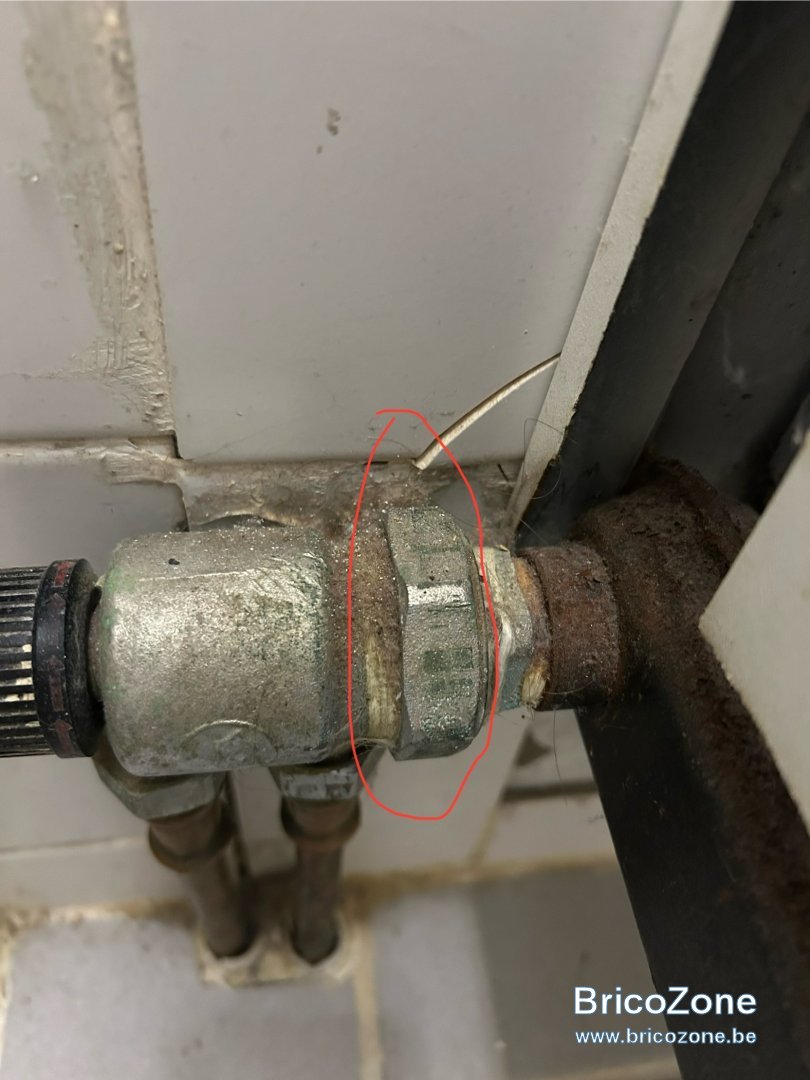

4) Ouvrir l'écrou (photo 2) et mettre un bouchon.
5) Re-ouvrir les vannes des radiateurs
6) Mettre l’eau dans le system pour rétablir la pression

Est ce que ces étapes sont correctes?

Salut ! Enfin une photo complète qui nous montre l'accès à un bouchon sur le dit-convecteur. Il est en 3/4"ou en 1/2".
Tu procèderas comme tu l'as détaillé mais en précédant d'abord à la vidange partielle de l'installation via le raccord " rouge"/vanne/départ sous chaudière.
Ensuite tu refermes la vanne.
Puis tu fermes tous les appareils non concernés .

Puis, tu prépares une vanne 3/4" ou 1/2" MM ., un torchon ( serpillère) un bac plastic et un seau.
Vanne fermée et prête à portée de main, tu dévisses le bouchon du convecteur avec la main prête pour boucher le trou dont de l'eau s'écoulera et - en t'aspergeant le moins possible - , tu écartes rapidement la main/bouchon pour visser la vanne en place. Tu auras ainsi tout le confort pour travailler proprement et plus à l'aise et effectuer cette vidange complète.
Sur la vanne Begemac laissée en place, tu visseras un bonnet en 4/4" et le tour est joué.

En prévention de toute intervention future sur la partie hydraulique de ton installation, tu placeras à la deuxième sortie basse du radiateur/convecteur le plus pas un robinet de vidange " double service " qui te permettra d'y visser le raccord standard d'un tuyau d'arrosage/vidange.

En conservant le corps de vanne Begemac en place et volant fermé, le flux d'eau dans les deux tuyaux ne sera pas interrompu !

Bon travail ! Bon retour d'info. Merci Bon confort ! Ciao.

Encore merci. Je n’arrive pas à ouvrir l'écrou. Faut-il ouvrir contre le sens des aiguilles ?

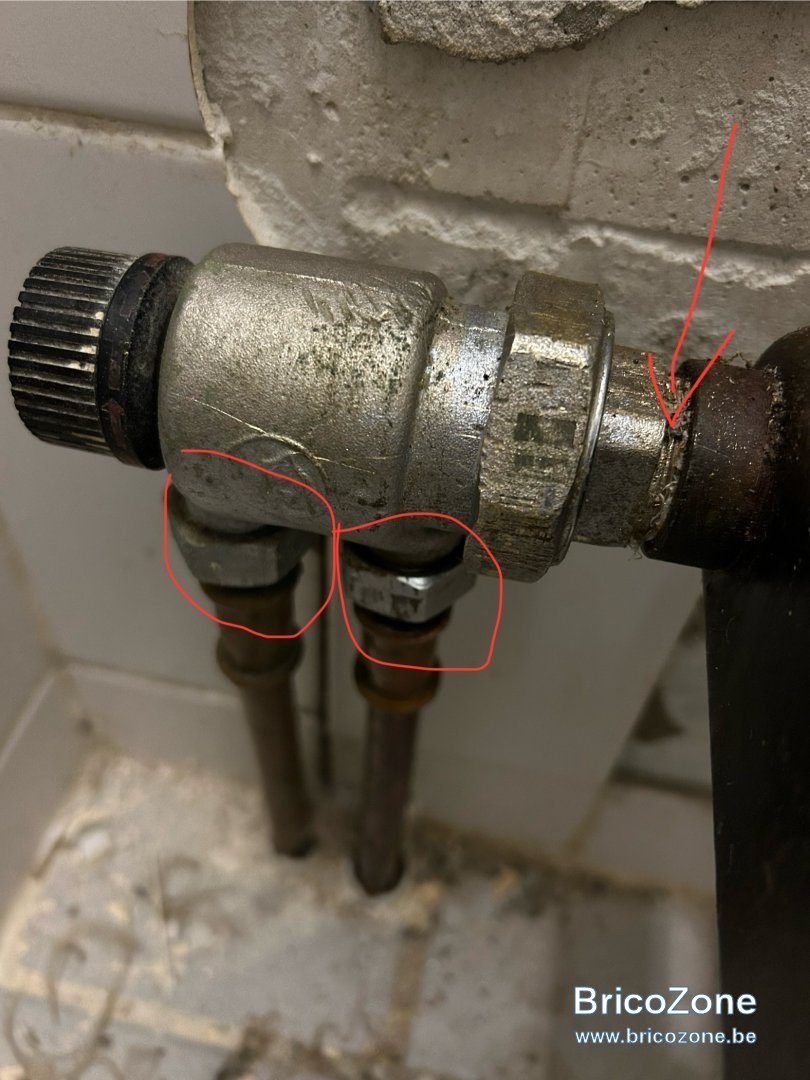

J’ai l’impression que l’écrou ne s'enlève pas. Faut-il d’abord dévisser les 2 écrous en rouge puis tourner toute la vanne au niveau du 2?

Salut !! Non non ! Il te faut deux grandes clés ou deux grandes pinces ou une de chaque afin de maintenir fortement la vanne en place et éviter surtout de croquer les tuyaux du dessous tandis qu'un assistant frappe sur la clé de l'écrou pour le faire tourner vers le sol devant. A faire à froid et après un passage de WD40 .
Ca doit venir ! Si cela ne va pas, tu dévisses les deux raccords sous la vanne, puis tu soulèves vanne et convecteur pour ensuite , à l'aise dévisser le tout du convecteur , remettre la vanne sur les 2 tuyaux et mettre un bonnet sur le filet 3/4 ou 1/2" . Ciao

Salut!

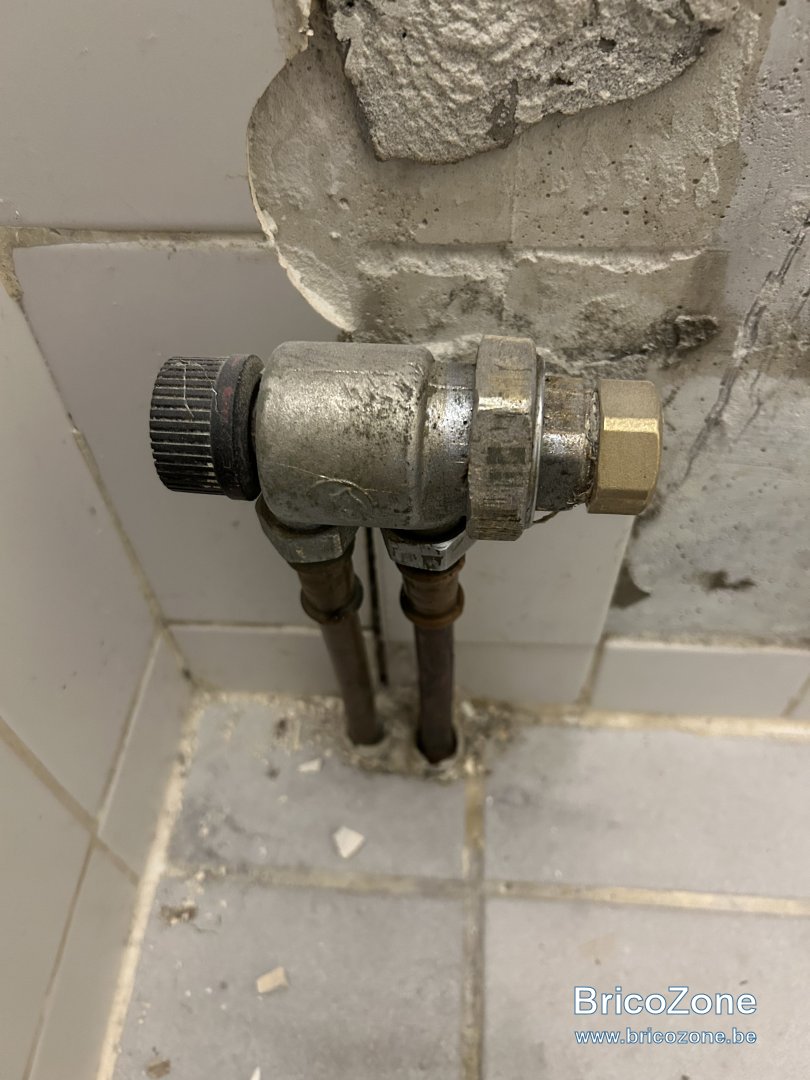

Update: j’ai au final réussi à retirer le convecteur (pas lourd du tout) en le tournant sur lui même pour le défaire de la vanne!
Pour information, en tournant pour fermer la vanne qui sert aussi de tête thermostatique, cela bloque l’eau de couler, donc au final le vidange de l’installation n’est pas nécessaire
Un grand merci pour ton aide!

Salut ! Bravo , tu y es arrivé ! Correction : ce n'est pas une vanne thermostatique , mais une vanne " monotube" que tu es obligé de garder si tu ne veux pas te retrouver sans chauffage! L'alternative étant, comme déjà dit plus haut, de ponter les deux tuyaux à sa base le jour où tu veux faire disparaître ce " boulet " inesthétique !
Bonne suite dans les travaux ! Ciao.
