Viessmann Rafraichissement Etage impossible

  • Forum Plomberie - VMC, PAC, Clim
  • Auteur du sujet Auteur du sujet goldeneye
  • Date de début Date de début
G

goldeneye

  • #1
Bonjour,

J'ai une Viessmann Vitocal 222-s.

Le rafraîchissement est pleinement opérationnel sur le circuit CC1 (rez-de-chaussée), mais ne fonctionne pas sur le circuit CC2 (étage), alors que le chauffage fonctionne correctement sur les deux circuits.

Code:
7000 Schéma hydraulique = 6
7100 Rafraîchissement = 3
7101 Circuit de rafraîchissement = 1
7109 Libé. sonde temp. départ circuit rafraîchissement = 0
7117 Surveillance point de rosée = 1
71FE Libération Active Cooling = 1
--CC1--
2030 Rafraîchissement = 1
--CC2--
3030 Rafraîchissement = 1

  • #2
Y a pas d autres subtilités ?
Comme des circuits avec des échangeurs à plaques?

comment est faite l hydraulique ?

  • #3
Il y a un A1 et 1 M2 ??

  • #4
Il y a 2 circuits CC1 & CC2. Mes pistes:
A) une configuration pour marcher les 2 circuits
B) pas possible de faire le CC2
C) une sonde qui manque (vraiment dédié au CC2)

  • #5

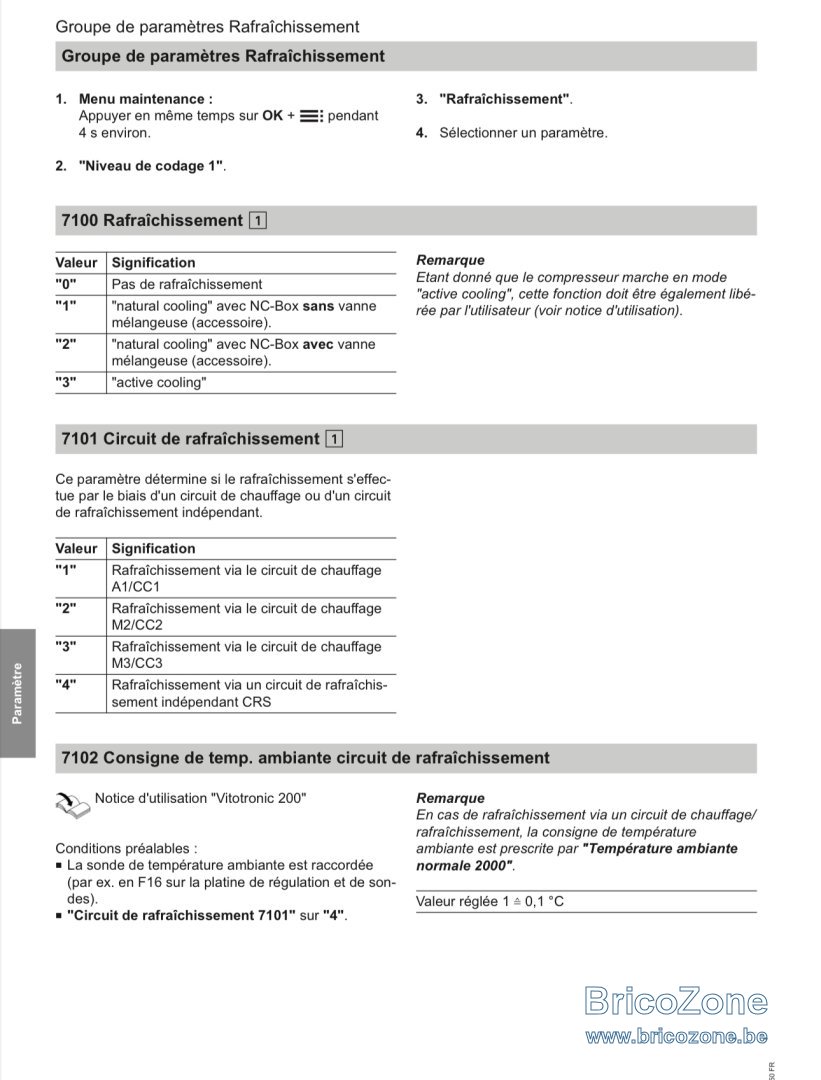

Si je me fie au 7101 c est soit cc1 soit cc2 soit cc3 soit autre


pour avoir en haut il faudrait alors que tu ouvre la vanne motorisée et faire tourner le circulateur


  • #6
J'ai ouvert manuellement la vanne, mais je ne sais pas comment activer le circulateur manuellement.

J'ai fait un "Test relais" en //, et j'ai remarqué que les jauges sur CC2 ne montent que si la pompe CC2 est en marche sur MAXI, l'ouverture de la vanne mélangeuse n'est pas suffisante.

  • #7
En changeant le câblage je pense
Genre la mettre sur une prise directement si tu sais faire ou en la pontant sur celui du cc1

  • #8
Je suis même pas sûr que le circulateur de CC1 tourne.
Il y a un truc qui cloche. Même si je configure 7101 sur CC2, il envoi à fond sur CC1 et aucun changement si j’ouvre la vanne. D’ailleurs les statuts des pompes sont à l’arrêt.
Comme si l’active cooling était un système totalement différent.

  • #9
Pourtant tu dis pleinement opérationnel sur le cc1

  • #10
J'ai regardé les status dans "Information" quand le rafraichissement est en fonctionnement.
- "circuit chauffage 1" => "Pompe Chauffage" = Arrêt
- "circuit chauffage 1" => "Active Cooling" = Marche

C’est ça qui me fait me dire qu’il s’agit "peut-être" de deux circulateurs différents.

  • #11
Sans connaître ton hydraulique
C est pas facile

mais tu as normalement 2 circuits
Dont un peut être sur le circulateur de la pac et l autre sur un autre
Mais ça ne devrait pas être comme cela
Mais de nos jours on voit de tout

  • #12
goldeneye a dit:
J'ai une Viessmann Vitocal 222-s.
Le rafraîchissement est pleinement opérationnel sur le circuit CC1 (rez-de-chaussée), mais ne fonctionne pas sur le circuit CC2 (étage), alors que le chauffage fonctionne correctement sur les deux circuits.
..............
Cliquez pour agrandir...
Bonjour,

votre texte "rafraichissement CC1 et rien au CC2" est selon moi impossible sauf avec une programmation individuelle de chaque Split (CC1 et CC2) et peut-être avec une grave erreur de la programmation pour le CC2.

Une PAC chauffe en hiver ou rafraichie en été ... pas les 2 à la fois. Bien sûr trop d'électronique tue l’efficacité quand on ne maitrise pas l'électronique !

En même temps les constructeurs de PAC qui veulent faire "trop bien" sont souvent en dehors de la réalité via les DIY standards ou les Pros "médiocres" ![/QUOTE]

  • #13
C'est un modèle de la PAC très spécifiquement équipé pour le rafraichissement: AWBT-M-E-AC 221

Le rafraichissement fonctionne très bien mais sur 1 seul circuit.

Comme tu dis difficile de trouver un pro expérimenté sur cette PAC, j'ai l'impression que aucun pro n'a jamais activé le rafraichissement sur 2 circuits sur la VITOCAL 222-S. Même le support technique Viessmann a essayé 2/3 réglages sans succès (7101 Circuit de rafraîchissement = 2 / 3030 Rafraîchissement CC2 = 2).

  • #14
daniel73 a dit:
Bonjour,

votre texte "rafraichissement CC1 et rien au CC2" est selon moi impossible sauf avec une programmation individuelle de chaque Split (CC1 et CC2) et peut-être avec une grave erreur de la programmation pour le CC2.

Une PAC chauffe en hiver ou rafraichie en été ... pas les 2 à la fois. Bien sûr trop d'électronique tue l’efficacité quand on ne maitrise pas l'électronique !

En même temps les constructeurs de PAC qui veulent faire "trop bien" sont souvent en dehors de la réalité via les DIY standards ou les Pros "médiocres" !
Cliquez pour agrandir...
[/QUOTE]
Ne parle pas de ce que tu ne connais pas … c est affligeant d idioties !

  • #15
goldeneye a dit:
C'est un modèle de la PAC très spécifiquement équipé pour le rafraichissement: AWBT-M-E-AC 221

Le rafraichissement fonctionne très bien mais sur 1 seul circuit.

Comme tu dis difficile de trouver un pro expérimenté sur cette PAC, j'ai l'impression que aucun pro n'a jamais activé le rafraichissement sur 2 circuits sur la VITOCAL 222-S. Même le support technique Viessmann a essayé 2/3 réglages sans succès (7101 Circuit de rafraîchissement = 2 / 3030 Rafraîchissement CC2 = 2).
Cliquez pour agrandir...

pour toi la meilleure solution serait de dupliquer pour l été le cc1 sur le cc2

mais encore une fois sans photo et schéma de l installation c est rude de trouver une solution

j aurai eu tendance à mettre le rafraîchissement sur le cc2 donc avec vanne motorisée
Et de faire tourner le cc1 qui doit être en circuit direct donc non modulé

après pour dépanner c est en gros 30min de modif des câblages à refaire inverse pour l hiver

en attendant de réfléchir plus posément
