Aide plans électriques pour contrôle

Bonjour,

Je dois finaliser le schéma unifilaire et le plan de position pour le contrôle électrique, en vue de la vente de mon appartement.
Je ne suis pas électricien et je n'y connais pas grand chose.

J'ai fait les schémas avec QElectroTech avec une bibliothèque de symboles additionnels RGIE pour la Belgique.


HISTORIQUE DES TRAVAUX

Électricien 1:

• Nouveau tableau dans la cave
• Nouveaux câbles d'arrivée dans l'appartement
• Recablâge domotique (chaque point direct au tableau)
• Boucle bus (câblage réseau Cat 5)
• Nouveau tableau dans l'appart

Électricien 2: (mon cousin)

• Passage en installation classique
• 7 Eltako qui utilisent le bus domotique. Il y a 4 panneaux de commande dans le living et la cuisine qui commandent 5 lumières dans ces 2 pièces.

IMAGES

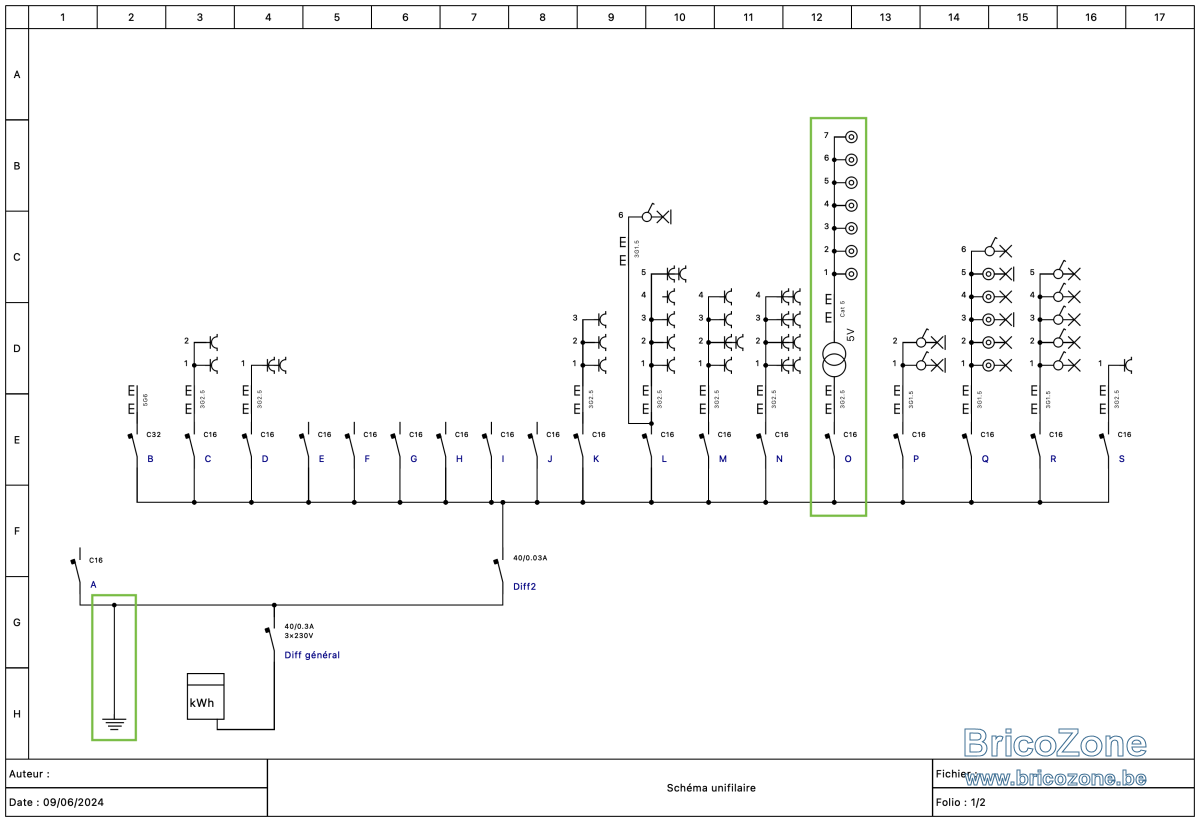

1. Schéma unifilaire

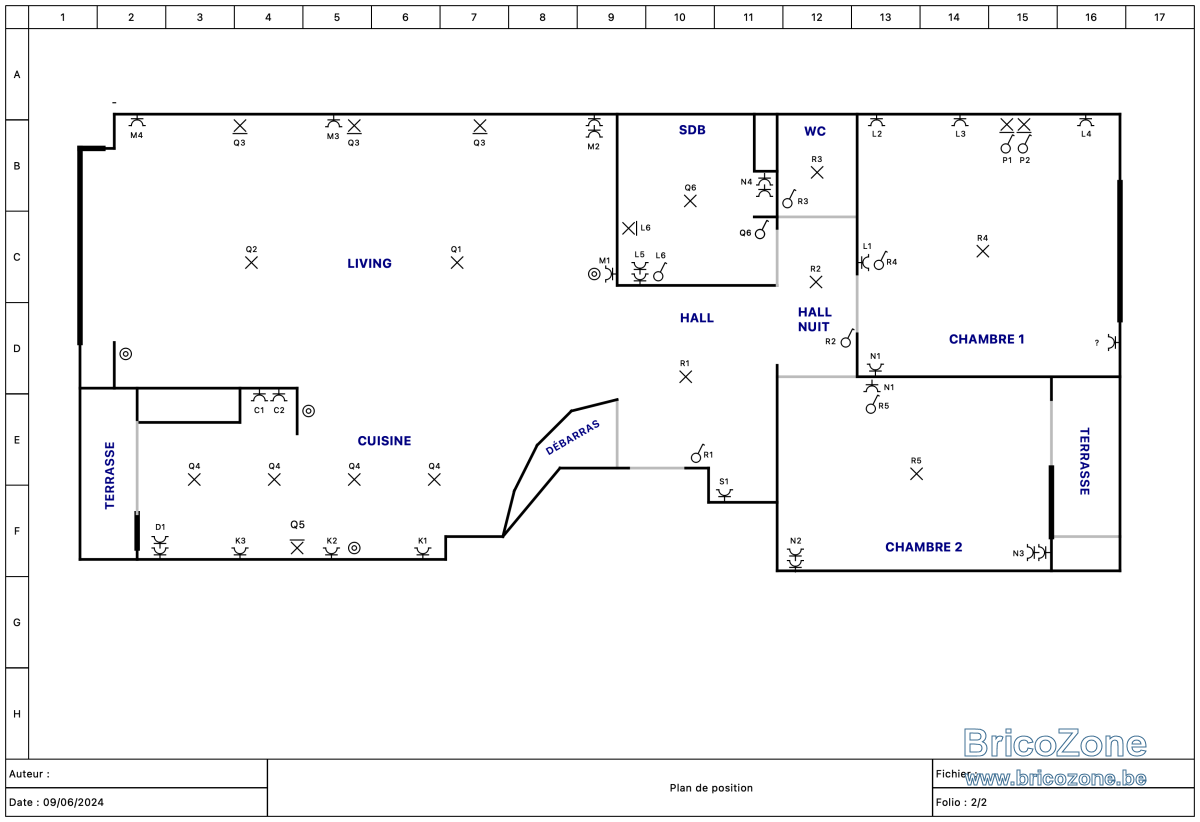

2. Plan de position

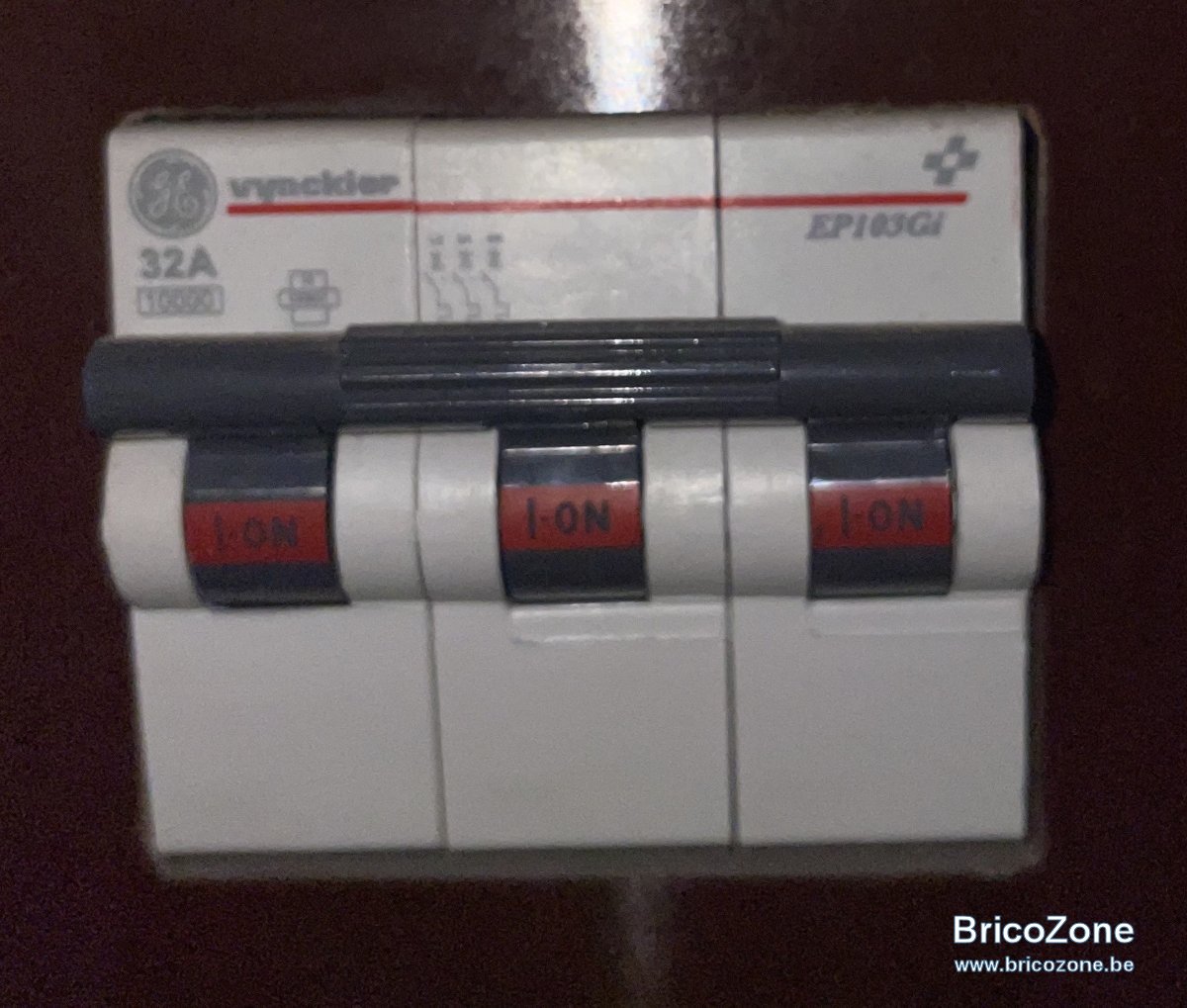

3. Disjoncteur avant le compteur

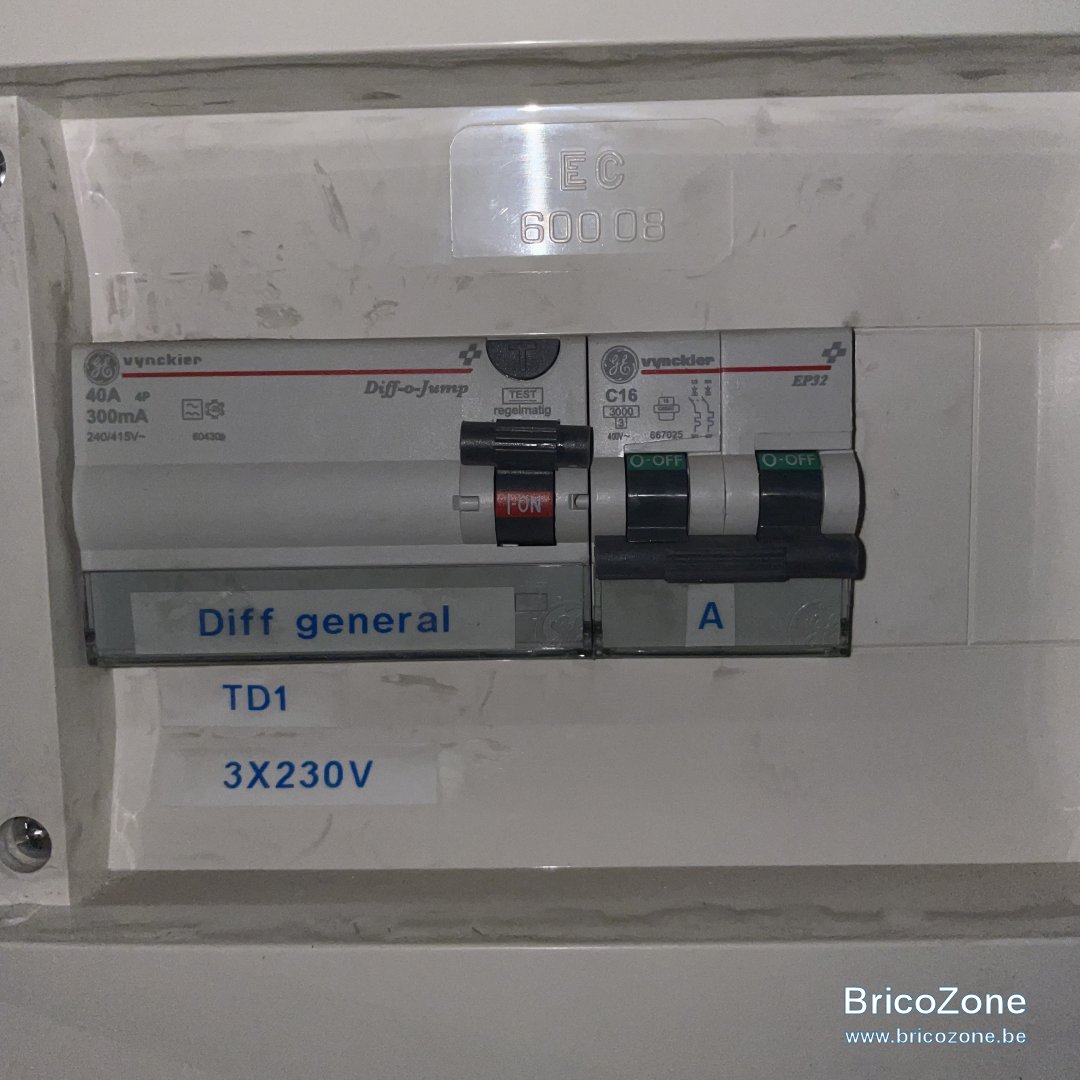

4. Coffret juste après le compteur

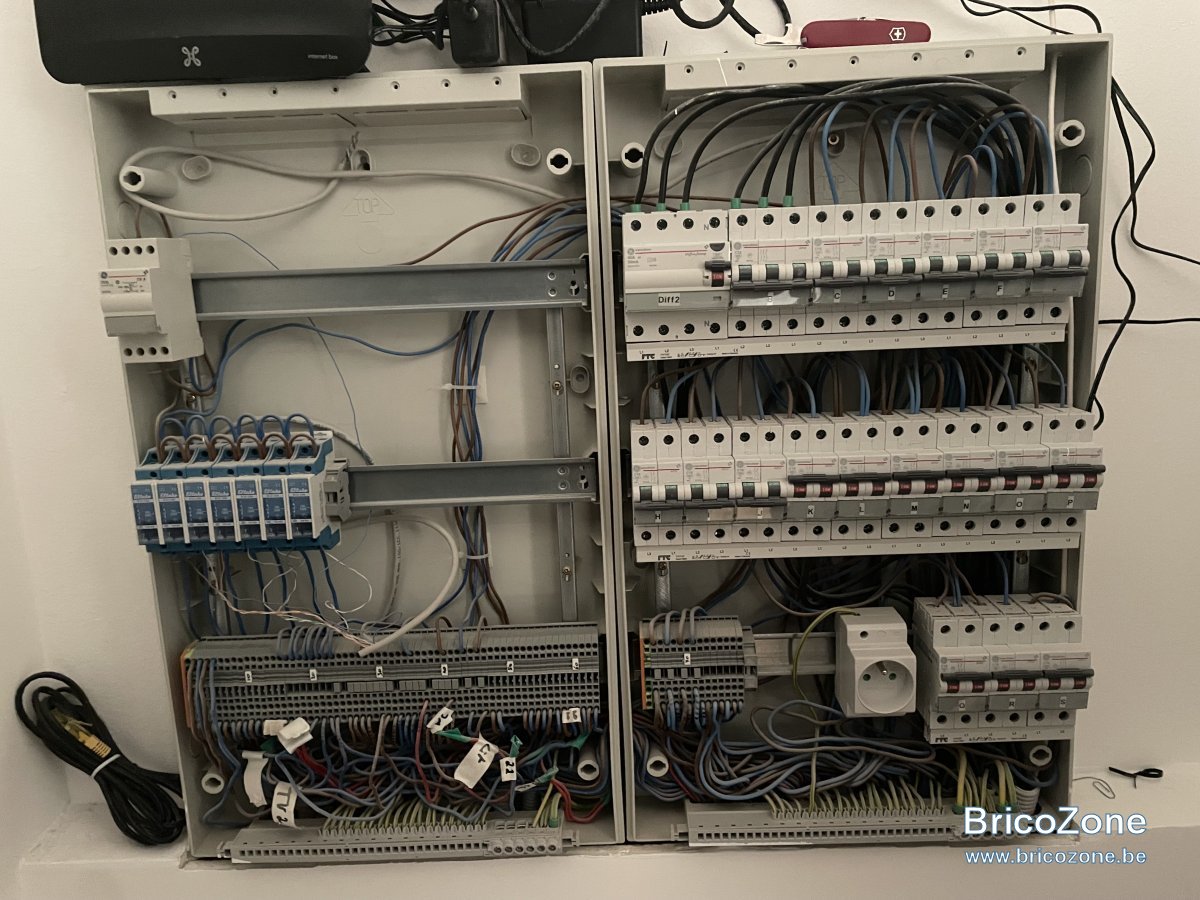

5. Coffret dans l'appartement

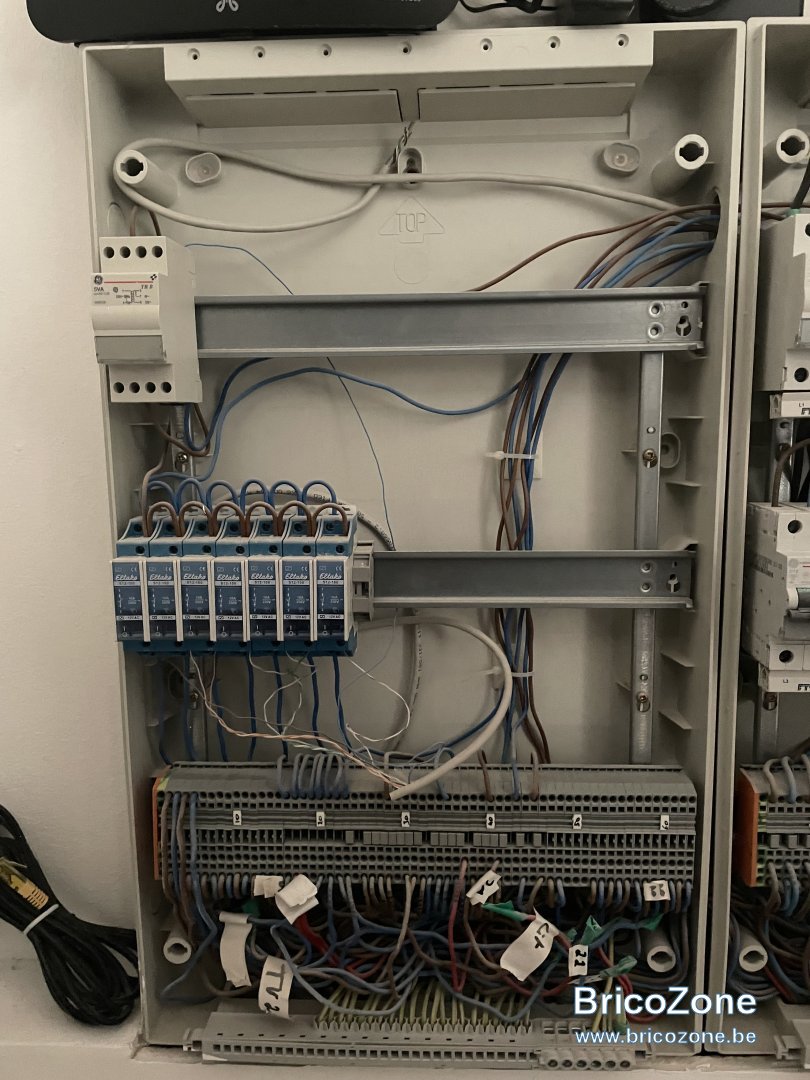

6. Coffret appartement, partie gauche

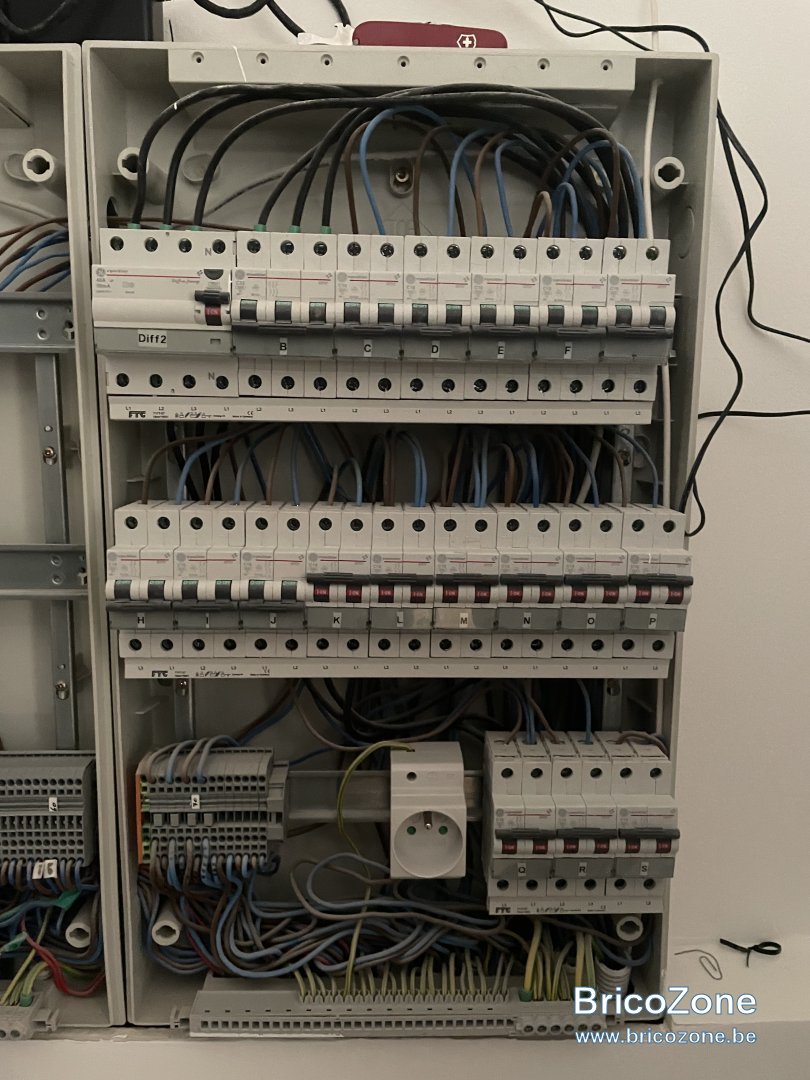

7. Coffret appartement, partie droite

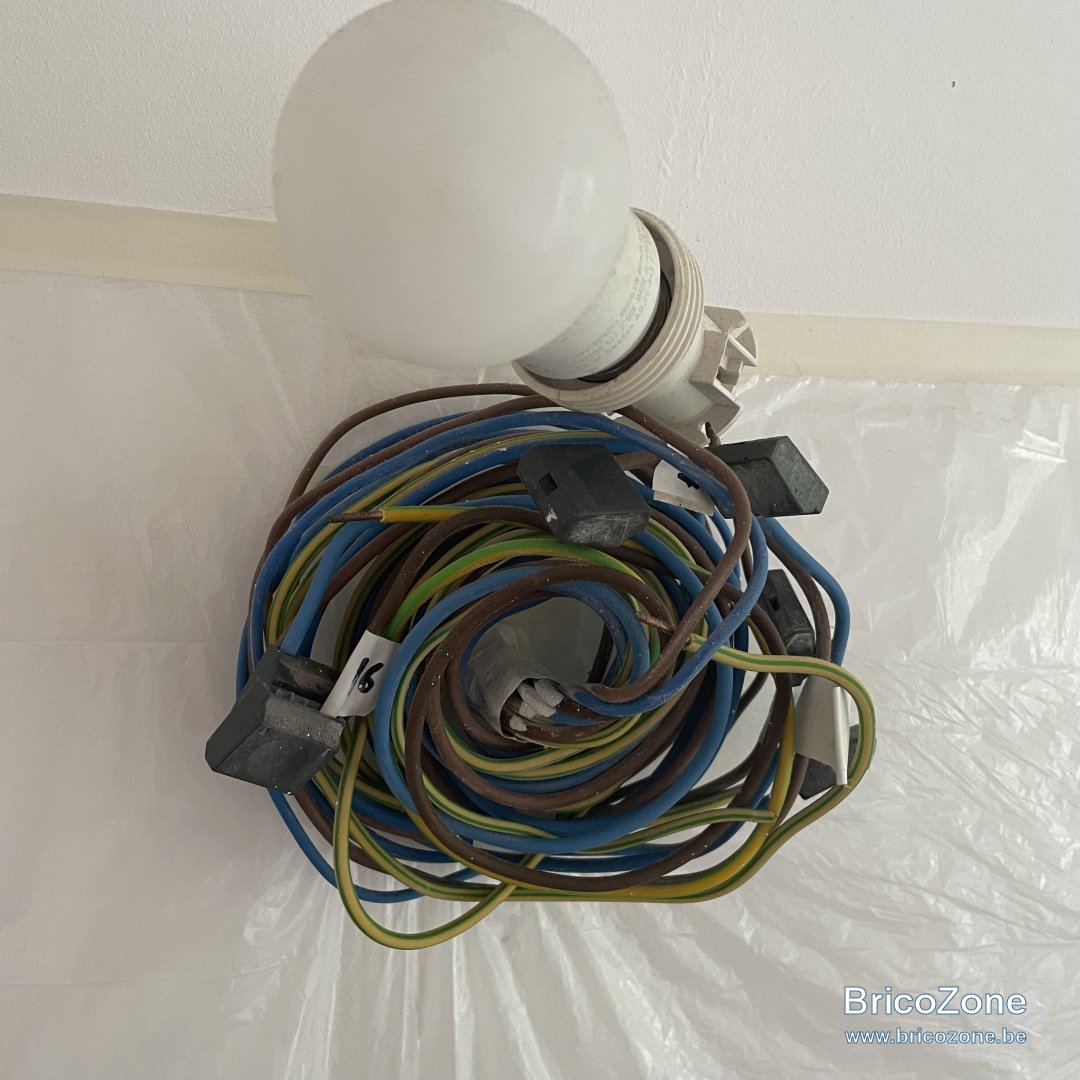

8. Câbles du mur de la cuisine

SCHÉMA UNIFILAIRE

1. Compteur et terre: OK? Le positionnement et le câblage sont corrects? Dois-je ajouter des indications?
2. Câble cave-appartement: Doit-on indiquer cela? Je ne sais pas quelle section a été utilisée.
3. A: Disjoncteur pour ma cave privée… sauf que c'est relié à celle d'un autre appartement mais le propriétaire ne s'est jamais manifesté.
4. Diff2: Tout est branché dessus.
5. B: Plaque induction. Quel câble, 5G6? Que dois-je mettre pour un boitier de raccordement?
6. E à J: Rien n'est branché dessus.
7. L: Apparemment il ne peut pas y avoir 2 sections de câble différents. On doit donc modifier cela dans le tableau
8. O: Est-ce correct pour représenter les boutons poussoirs connectés sur le bus domotique en Cat 5, alimenté en 5V via les Eltako?
9. Q: Les points lumineux sont connectés sur les Eltako, qui sont aussi des boutons poussoirs. Correct? Puis-je mettre un "x4" à côté du symbole du bouton poussoir?
10. S: Prise dans le tableau pour la box Internet.

PLAN DE POSITION

1. Dans la cuisine (voir photo), il y a 1 lampe et 3 prises sortant du mur à hauteur des armoires du haut (prévues pour la hotte et 2 multiprises). Comment dois-je indiquer cela?
2. Dois-je ajouter une dénomination aux boutons poussoirs? La liste des points qu'ils commandent?
3. Q4: 4 spots encastrés. Est-ce correctement représenté?
4. P1-2: Il s'agit d'un interrupteur double avec un double câblage sortant au même endroit dans le mur. Comment doit-on représenter cela?
5. Chambre 1, en bas à droite, il y a une prise qui n'est apparemment pas branchée sur un disjoncteur dans le tableau.

GÉNÉRAL

1. Auteur: Doit-on obligatoirement remplir cela? Est-ce que ça doit être un professionnel? Quels risques si je mets mon nom?
2. Les interrupteurs sont apparement des va-et-vient mais connectés en unipolaire. Est-ce un problème? Je suppose que le schéma doit refléter le mode de fonctionnement et pas le type de matériel?
3. Doit-on indiquer que le "diff général" et le disjoncteur A sont dans un coffret dans la cave?
4. J'ai ajouté une prise sur la terrasse avant mais elle n'est pas raccordée au tableau. Est-ce un problème?

5. Il y a plein de câbles inutilisés arrivant toujours au tableau car initialement pour la domotique mais ces points ne sont finalement pas utilisés. Est-ce un problème? Doit-on faire quelque chose de spécial à leurs extrémités… par exemple les isoler proprement?
6. Y a-t-il d'autres choses qui sont incorrectes ou manquantes?

Un énorme merci d'avance pour votre précieuse aide
Pascal

Il manque la barrette de coupure.
Ne pas oublier qu'il faut un différentiel de 30mAm par groupe de maximum 8 disjoncteur.
Tel quel vos différentiels en cascades ne servent à rien.

Manque le calibre du disjoncteur GDR, le circuit A en attente ou déjà utilisé?
Impossible d'avoir des dérogations pour le tableau et pour le reste de l'installation donc il manque minimum deux diff 30 mA ou supprimer des circuits provisoires.

@narval Merci. C'est quoi GDR?
Tous les calibres sont pourtant indiqués. Tu parles bien des C16 et C32?

Le différentiel 30mA n'est bien obligatoire que pour la salle de bain? Donc il "suffirait" de ne pas brancher tous les disjoncteurs derrière celui-là… mais je n'ai aucune idée de la complexité de refaire ces branchements

Pour le circuit A, il y a des câbles qui arrivent à mon coffret depuis une des caves mais je ne sais pas laquelle; pas la mienne en tout cas. Les câbles sont raccordés au disjoncteur mais je le laisse coupé étant donné que ce n'est pas ma cave.

Le GDR c'est le gestionnaire de réseau (le compteur) quel est le calibre du disjoncteur du coffret compteur? La photo 3nous montre probablement ce disjoncteur après compteur
Le circuit A doit être sous diff 30 mA ainsi que la plupart des autres circuits avec 8 disjoncteurs par différentiel.
Le circuit A doit figurer au plan de position même si il n'est pas utilisé ou le supprimer.
Pour les deux différentiel supplémentaires et obligatoires vous avez toute la place nécessaire.

Le circuit B 32A est probablement une taque qui ne doit (il peut mais pas obligatoire) être sous diff 30mA.

Si vous éliminer les circuits E à J vous "gagner" un différentiel 30 mA.

On ne vois pas le circuit B 32A sur le plan de position ?

Chambre 1 il y a une prise repérée "?" cela n'est pas conforme, tout doit être repéré .

Le coffret de la cave doit être identifié et séparé de l'autre coffret sur le schéma unifilaire.
On ne vois pas la représentation du tableau appartement sur le plan de position.

La prise de courant dans le tableau appartement est alimenter par quel circuit ?

L'emplacement de la barrette de coupure et de mesure de terre vous est-elle connue, dans un immeuble à appartements c'est utile, le contrôleur pourra facilement la trouver et la mesurée si on retrouve son emplacement sur le schéma unifilaire c'est plus facile et cela peut éviter un rapport négatif.
