tableau secondaire et schéma unifilaire

O

orca

• 25 Mars 2026

• #1

Bonjour,

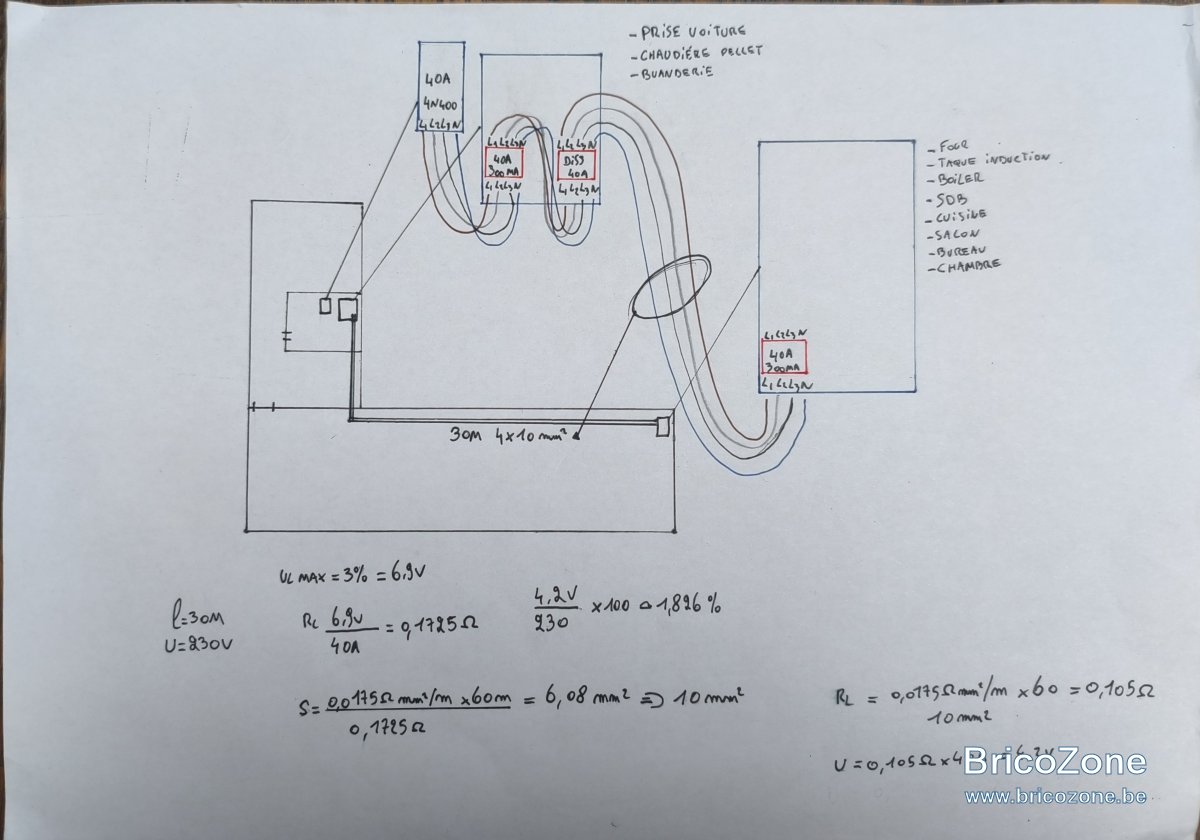

un tableau de distribution secondaire sera installé à une longueur de câble de 30m (10mm2) comme suit:

Réseau 3N400
40A

40A 300ma en tête d'installation dans le TBGT, dans ce tableau un disjoncteur 40A d'où part un câble 10mm2 vers le second tableau.
En entrée du second tableau un disjoncteur 40A (ou diff40A 300ma?)
On entre en 10mm2 (plus de 30m de long) et après on peut câbler en 6mm2?

Est-ce correcte?

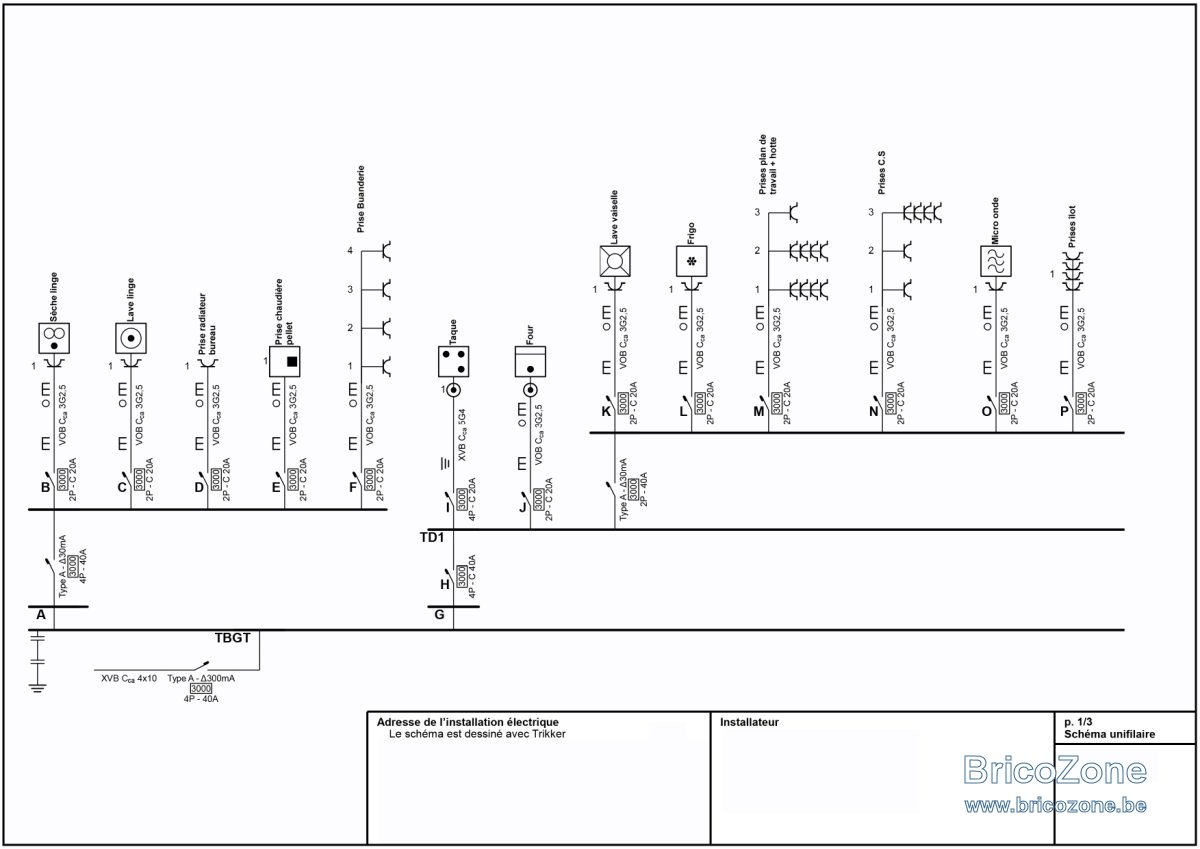

Je l'ai représenté comme suit dans le schéma unifilaire, est-ce correcte?

Merci d'avance



BG1000

• 25 Mars 2026

• #2

40A en tri 400 cela fait 27 kW c'est beaucoup, c'est bien les valeurs des plombs de ville ? il faut utiliser du 5G entre les deux tableaux, ne pas oublier la terre Le schéma n'est pas correct /...

Ceci est un message récent, donc réservé aux membres, il reste 805 caractères à lire !
Incrivez-vous (gratuit !)



O

orca

• 25 Mars 2026

• #3

je vais vérifier La terre est bien présente via un câble séparé. du coup je laisse le diff 300ma en tête et pour aller vers l'autre un disjoncteur. ok...

Ceci est un message récent, donc réservé aux membres, il reste 988 caractères à lire !
Ainsi que 3 images - hébergées par BricoZone.
Incrivez-vous (gratuit !)



BG1000

• 25 Mars 2026

• #4

Circuit AA c'est quoi les inter 'double' aux extrémités ? Un va et vient mono polaires ou bipolaire, à la connaissance il n'existe pas de permutateur bipolaire. Il manque la ou les lignes vers le...

Ceci est un message récent, donc réservé aux membres, il reste 214 caractères à lire !
Incrivez-vous (gratuit !)



O

orca

• 25 Mars 2026

• #5

ce sont des doubles va-et-vient j'ai représenté les 2 tableaux comme cela. vu que le 2ième tableau vient du disjoncteur 40A du premier. je ne sais pas comment représenter 2 tableaux sur le même...

Ceci est un message récent, donc réservé aux membres, il reste 415 caractères à lire !
Ainsi que 1 images - hébergées par BricoZone.
Incrivez-vous (gratuit !)



BG1000

• 25 Mars 2026

• #6

Que veut dire double ? 2 palettes de commande pour deux commandes séparées ôu bien une commande bipolaire. Au centre c'est quoi? Il y a un ou deux éléments à alimenter séparément ? Si je comprends...

Ceci est un message récent, donc réservé aux membres, il reste 338 caractères à lire !
Incrivez-vous (gratuit !)



O

orca

• 25 Mars 2026

• #7

QUOTE]Que veut dire double ? 2 palettes de commande pour deux commandes séparées ôu bien une commande bipolaire. Au centre c'est quoi? double vas et vient au milieu 2 permutateur puis double va...

Ceci est un message récent, donc réservé aux membres, il reste 550 caractères à lire !
Ainsi que 2 images - hébergées par BricoZone.
Incrivez-vous (gratuit !)



Dernière édition: 25 Mars 2026

BG1000

• 25 Mars 2026

• #8

Pour AA c'est un câble 6G1,5mm2? une terre, un neutre commun aux deux circuits, 2x2 navettes ? C'est deux commandes composées chacune d'un va et vient et d'un inverseur?. Je dessinerais comme...

Ceci est un message récent, donc réservé aux membres, il reste 222 caractères à lire !
Incrivez-vous (gratuit !)



O

orca

• 25 Mars 2026

• #9

AA devient AB (j'ai rajouté le disjoncteur 40a au début du tableau 2. c'est du 3g1.5mm2. Je l'ai redessiné en 2 lignes horizontales

Ceci est un message récent, donc réservé aux membres, il reste 398 caractères à lire !
Ainsi que 1 images - hébergées par BricoZone.
Incrivez-vous (gratuit !)



BG1000

• 25 Mars 2026

• #10

Pas clair, ne pas confondre disjoncteur et différentiel, Les différentiels sont'ils bipolaire ou quadripolaire? Un différentiel vérifie qu'il n'y a pas de perte de courant, un disjoncteur que le...

Ceci est un message récent, donc réservé aux membres, il reste 719 caractères à lire !
Incrivez-vous (gratuit !)



O

orca

• 26 Mars 2026

• #11

? Hier je me suis effectivement trompé pour les disjoncteurs, ce sont bien des 4p 40a Sur le différentiel tu veux dire? Donc j'enlève la valeur sur les différentiels. C'est bien du 3N400 40A...

Ceci est un message récent, donc réservé aux membres, il reste 697 caractères à lire !
