Aide pour la vérification du schéma électrique

djkalu

• 30 Décembre 2025

• #1

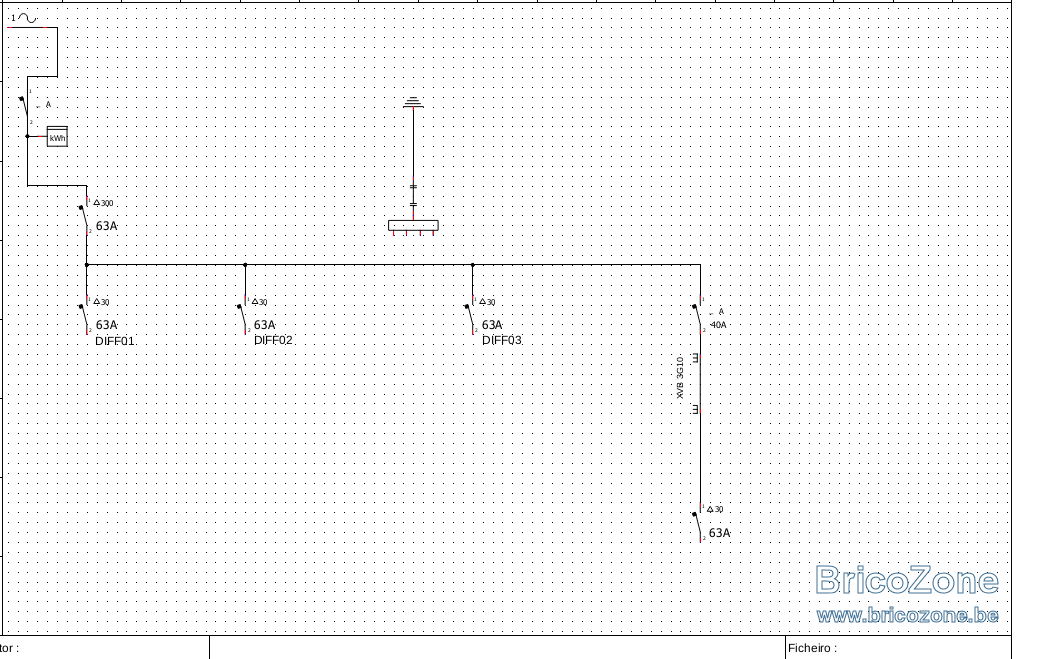

Je suis en train de préparer mon tableau électrique, je voudrais savoir s'il est conforme aux normes et si je peux dessiner mon schéma ainsi.
Merci

Arrivée générale

• Compteur → XVB 3G16 → ID 300 mA – 63A – Type A


• :
  • ID A – RDC (30 mA – 63A)


  • ID B – Cuisine/SDB (30 mA – 63A)


  • ID C – 1er étage (30 mA – 63A)


  • DJ C40 → XVB 3G10 → Tableau cave (ID 30 mA – 63A)

ID A – Rez‑de‑chaussée

• A1 – Prises salon (6) – C20 – 2,5 mm²


• A2 – Prises salon (3) – C20 – 2,5 mm²


• A3 – Éclairage salon – C16 – 1,5 mm²


• A4 – Éclairage hall (entrée + cave, télérupteur) – C16 – 1,5 mm²


• A5 – Éclairage chambre RDC – C16 – 1,5 mm²


• A6 – Prises chambre RDC – C20 – 2,5 mm²


• A7 – Éclairage extérieur RDC – C16 – 1,5 mm²


• A8 – Prises extérieur RDC – C20 – 2,5 mm²

ID B – Cuisine + SDB RDC

• B1 – Plaque cuisson – C32 – 6 mm²


• B2 – Four – C20 – 2,5 mm²


• B3 – Micro‑ondes – C20 – 2,5 mm²


• B4 – Lave‑vaisselle – C20 – 2,5 mm²


• B5 – Alarme (réserve) – C10 – 2,5 mm²


• B6 – Prise SDB RDC – C20 – 2,5 mm²


• B7 – Éclairage SDB RDC + ventilo – C16 – 1,5 mm²


• B8 – Prises cuisine (8) + hotte – C20 – 2,5 mm²



Dernière édition: 30 Décembre 2025

L

Ludovic U

• 30 Décembre 2025

• #2

Perso je ne comprends absolument pas ce que tu as essayé de dessiner, donc je pense que ça ne passera jamais.

Par contre, tu peux le dessiner sur du papier, ça y a pas de soucis.

Tu as déjà vu un vrai schéma ?

Sinon, il n'y a pas de G entre le compteur et le diff, et tu dois spécifier ce qu'il y a avant le compteur généralement.
Probablement 2x16 EXVB -> kWh -> 2x16 XVB -> 300mA - 63A - Type A



perenoel123

• 30 Décembre 2025

• #3

En amont du compteur il faut du 4x,la section sera spécifiée par le GRD.Entre le compteur et le différentiel 300mA il faut obligatoirement un cable XVB 4 x10 minimum jusque 50A au dessus il faut du 4x16.Câble sans terre.Il faut spécifier le calibre du disjoncteur de raccordement(Teco).



Cory

• 30 Décembre 2025

• #4

Une latte, un stylo-bille et les symboles que vous trouverez à partir de la page 27 de https://www.vincotte.be/home/assets/files/publications/Vinçotte_Whitepaper_RGIE_2019_v2.pdf et vous serez certains que votre unifilaire sera accepté.
Et oubliez l'informatique pour un seul schéma.



djkalu

• 30 Décembre 2025

• #5

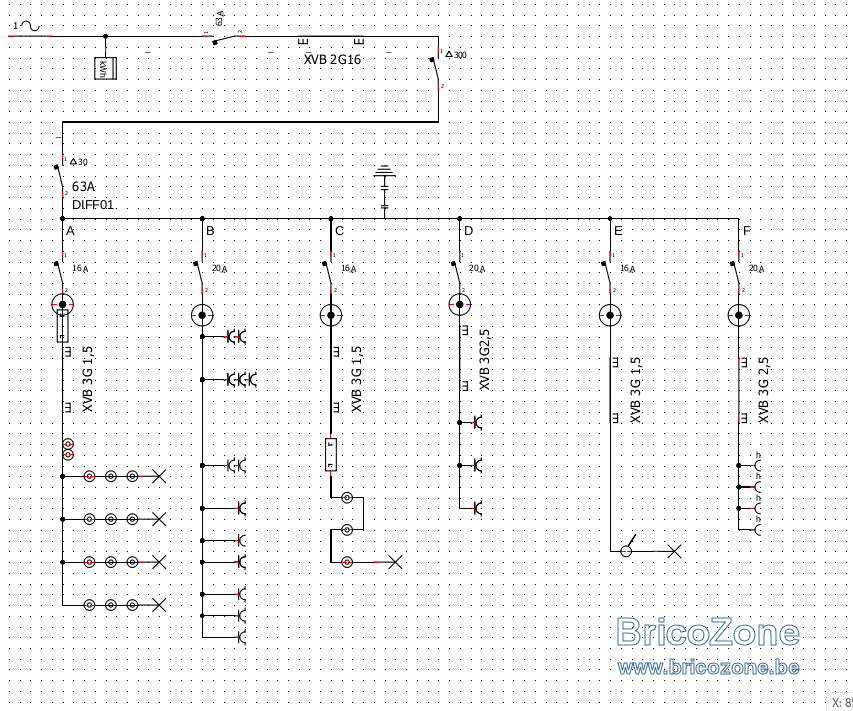

Désolé, je me suis trompé, j'ai déjà commenc

é le dessin, je voulais juste savoir si le raisonnement était correct.



perenoel123

• 30 Décembre 2025

• #6

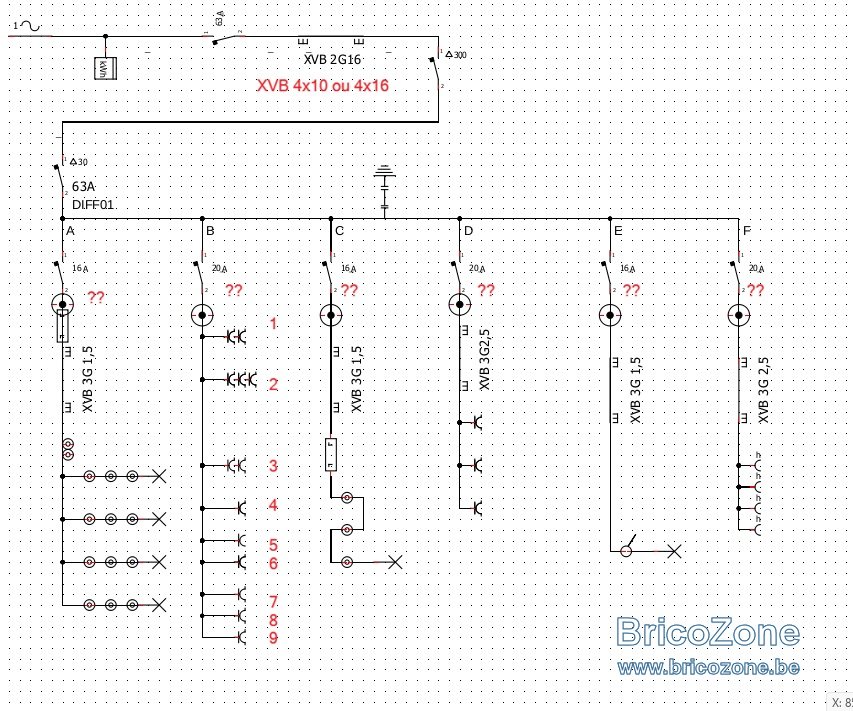

Voir ici

Type de câble entre compteur et différentiel
Max 8 prises ou groupe de prises sous la même plaque de recouvrement
Les points de connections??
