Aide pour raccordement extérieur

Bonjour,

Je vais vous demander votre aide car ça dépasse mes connaissances et j'aimerais que ça ne soit pas une installation faite n'importe comment.
Je suis en train de faire un pavage dans la cour et j'aimerais en profiter pour changer/ajouter certaines choses.

J'ai actuellement un câble aérien entre la maison et le garage. Ce câble 5G2.5 est raccordé au tableau principal sur un disjoncteur triphasé 16A. Je suis en 3x230 V.
Dans le garage, j'ai
- 1 prise pour le moteur de la porte
- 1 lampe et son interrupteur
- 1 double prise
- 1 prise pour la caméra
J'ai aussi fait une dérivation vers l'extérieur du garage pour
- 1 double prise alimentant une pompe et une lampe UV
- 1 prise pour le bloc d'alimentation des éclairages hue
Je ne dépasse pas la limite de 8 points. Donc ça me semble ok.

Ce que je voudrais :
- enterrer le câble aérien

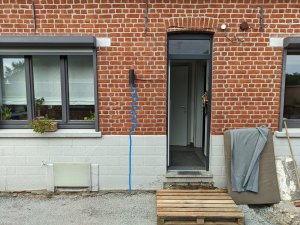

- faire monter un câble (saignée dans la partie basse puis suivre les joints - trait bleu) jusqu'à l'applique (en zigbee donc pas d'interrupteur existant ni nécessaire)
- avoir un câble souterrain sur la gauche du trottoir (côté évacuation citerne) pour mettre 3 ou 4 potelets lumineux (que je contrôlerai avec un relais zigbee)

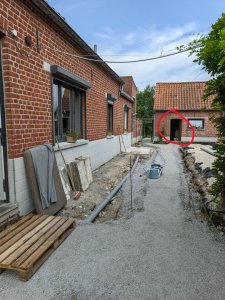

- avoir un câble souterrain qui va jusqu'à la remise au bout du trottoir (trait rouge) car pas d'électricité actuellement (une double prise et un point lumineux avec son interrupteur pour démarrer mais on pourrait être amené à mettre des PV)
Je suppose qu'on peut combiner sur un même câble l'applique et les potelets.

Le béton drainant est déjà posé donc les gaines seront à passer dans la chape de +- 10 cm.

On arrive à l'aspect pratique.

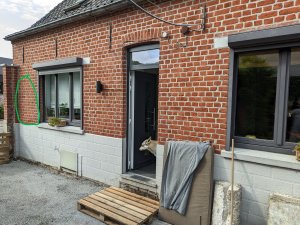

Mon coffret principal est fixé au trait vert face au garage. Il est dans le salon sous lequel j'ai une cave voutée. On peut voir le soupirail sur les photos.
Est-ce envisageable de mettre un tableau divisionnaire dans la cave (sachant qu'il y a un peu d'humidité car maison ancienne) et de faire partir les câbles extérieurs de là ?
Si ce n'est pas conseillé, rajouter des disjoncteurs au tableau principal et faire descendre les câbles par la cave ?

Côté électrique, pour chacun des 2 nouveaux câbles :
- quel disjoncteur faut-il prévoir ?
- quel type de câble ?

Merci beaucoup pour les infos qui pourront m'être données.

Thibault

Bonjour,

Je suis parti vers la pose d'un coffret dans le garage ainsi que dans la remise pour faciliter les choses.
Côté câblage, j'ai tiré des XVB 5G10.

Côté tableaux, et pour respecter la RGIE 2023, voici ce que je compte faire :



Mon interrogation se porte sur la nécessité d'un disjoncteur 40A-4P en tête de chaque tableau.
Mon tableau principal étant complet, j'espère qu'il ne faut pas le mettre en tête de ligne. Si c'était le cas, je suppose que mon schéma n'est plus valable car ce disjoncteur couperait les 2 tableaux secondaires.

Merci pour toute l'aide que vous pourriez me donner.

Il est avisé de mettre un disjoncteur dans le tableau de départ effectivement.

Ainsi qu'un interrupteur sectionneur dans le tableau d'arrivée.

Selon le rgie, Il faut en tout cas un interrupteur de coupure générale pour chaque tableau de manœuvre ou de répartition.

La combinaison des deux (un disjoncteur au départ, un interrupteur à l'arrivée) offre un peu plus de sécurité mais reste à l'appréciation du bricolo du dimanche qui l'exécute.

Un disjoncteur 40A-4P dans le coffret principal comme départ du câble vers le coffret garage est-il suffisant pour les 2 coffrets ? Ou faut-il aussi en placer un dans le coffret garare comme départ du câble vers le coffret remise ?

Pour l'interrupteur sectionneur en tête de tableau : si mon tableau ne compte qu'une seule rangée (max 8 circuits), l'inter différentiel de 30 mA que j'ai spécifié en tête de tableau suffit non ?

EDIT : ou faire partir les 2 câbles du coffret principal donc 2 disjoncteurs 40A-4P à ajouter à celui-ci serait-il la meilleure solution ? Mon soucis étant que mon tableau principal est complet...

Pour le sectionneur, le différentiel suffit effectivement.

Pour le départ vers la remise, à vous de voir. En théorie, le départ du tableau général permet également de couper l'arrivée. Maintenant, d'un aspect pratique, allez-vous couper le garage et la remise pour un travail uniquement dans la remise ?

Wark a dit:

Pour le départ vers la remise, à vous de voir. En théorie, le départ du tableau général permet également de couper l'arrivée. Maintenant, d'un aspect pratique, allez-vous couper le garage et la remise pour un travail uniquement dans la remise ?

Cliquez pour agrandir...

Mais pour avoir cette liberté, il faut que les 2 câbles partent du principal ? Ou moyen de faire autrement ?

Je pense qu'il y a moyen d'arriver sur un disjoncteur ou interrupteur dans le garage, derrière on repart d'un autre disjoncteur vers la remise. Et ensuite on a le 30mA qui repartit vers les circuits locaux.

Un peu comme ça se fait déjà dans le tableau général en somme.

Donc, dans le tableau principal, j'ajoute après le diff 300mA un disj 40A/4P comme départ de colonne vers le garage.
Et dans le tableau garage, j'ajoute après le 30mA un disj 40/4P comme départ de colonne vers la remise.

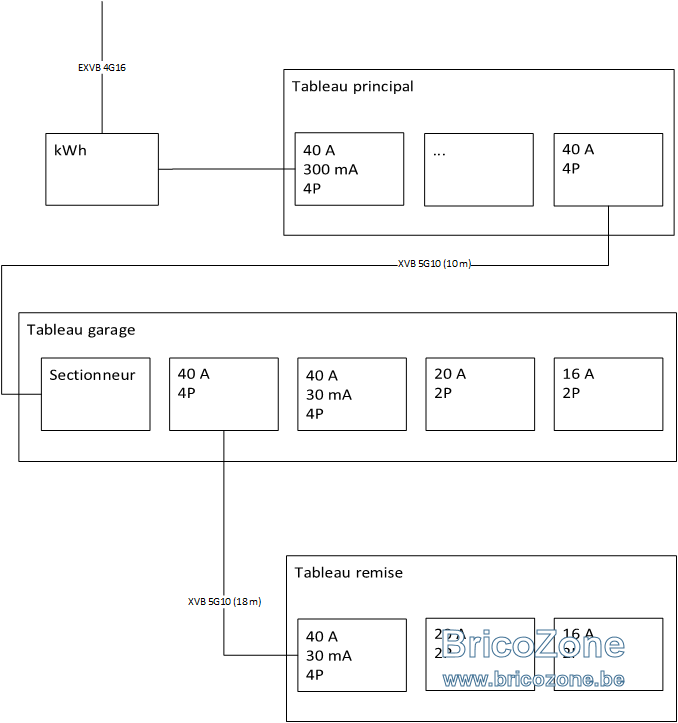

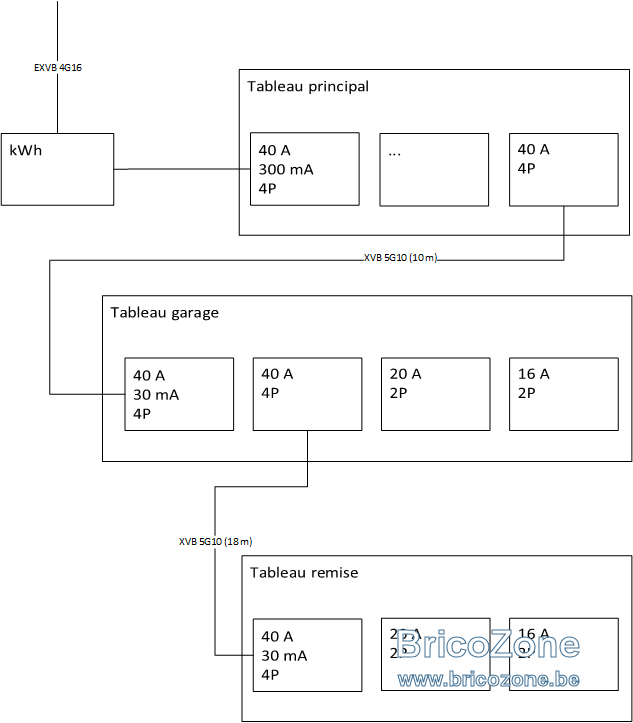

Le schéma joint résume la situation.

Attention que dans ce cas, il ne peut y avoir plus de 8 disjoncteurs derrière le 30ma du secondaire...

Si pas trop loin, je partirais du principal avec 2 disjoncteurs...

flashman a dit:

Attention que dans ce cas, il ne peut y avoir plus de 8 disjoncteurs derrière le 30ma du secondaire...

Si pas trop loin, je partirais du principal avec 2 disjoncteurs...

Cliquez pour agrandir...

Cette contrainte seulement car je ne mets pas d'interrupteur sectionneur ? Pas dû au fait que je fasse partir une autre colonne ?
Si jamais je mets un sectionneur en amont du diff 30mA, je peux avoir un second diff 30mA qui permettra d'ajouter 8 disjoncteurs, non ?

Les câbles ont déjà été tirés donc je dois faire comme ça.

C'est 8 disjoncteurs max derrière un 30ma, peut-importe le montage...

Oui, si sectionneur, pas de souci.
Perso, je mettrais sectionneur qui coupe tout le coffret, derrière celui-ci, disjoncteur coffret, et, 30ma.


Petite question... Le compteur peut délivrer 40a? On ne met jamais de disjoncteur supérieur au compteur, il ne sert à rien sinon.

Donc le 30mA ne protège que le 16A et le 20A.

J'ai un Teco 15/39A réglé sur 27...

Du coup, je dois mettre des disjoncteurs 25A/4P en amont de colonne?

Par curiosité, j'ai vérifié l'installation présente (réception effectuée en 02/2014) quand j'ai acheté la maison et le tableau secondaire dans la maison n'est pas protégé par un disjoncteur sur le principal. Le schéma unifilaire indique qu'après le 300mA, un EXVB 4x10 arrive sur le 30mA. Il y a 20m à vol d'oiseau entre les tableaux.
Du coup, je me demande si les règles ont changé depuis ou si il y a des cas où le disjoncteur n'est pas nécessaire (section, longueur).
