Ajout d'un WC à une évacuation existante avec clapet aérateur

Migada

• 16 Mai 2024

• #1

Bonjour,

J'aimerais ajouter un WC sur une installation d'évacuation existante dans mon appartement. Celle-ci ne dispose pas de ventilation primaire montant jusqu'au toit (contraintes techniques, ...) mais d'un clapet aérateur au niveau du WC qui fait bien le boulot car les siphons ne se vident pas et pas de problème d'odeur.

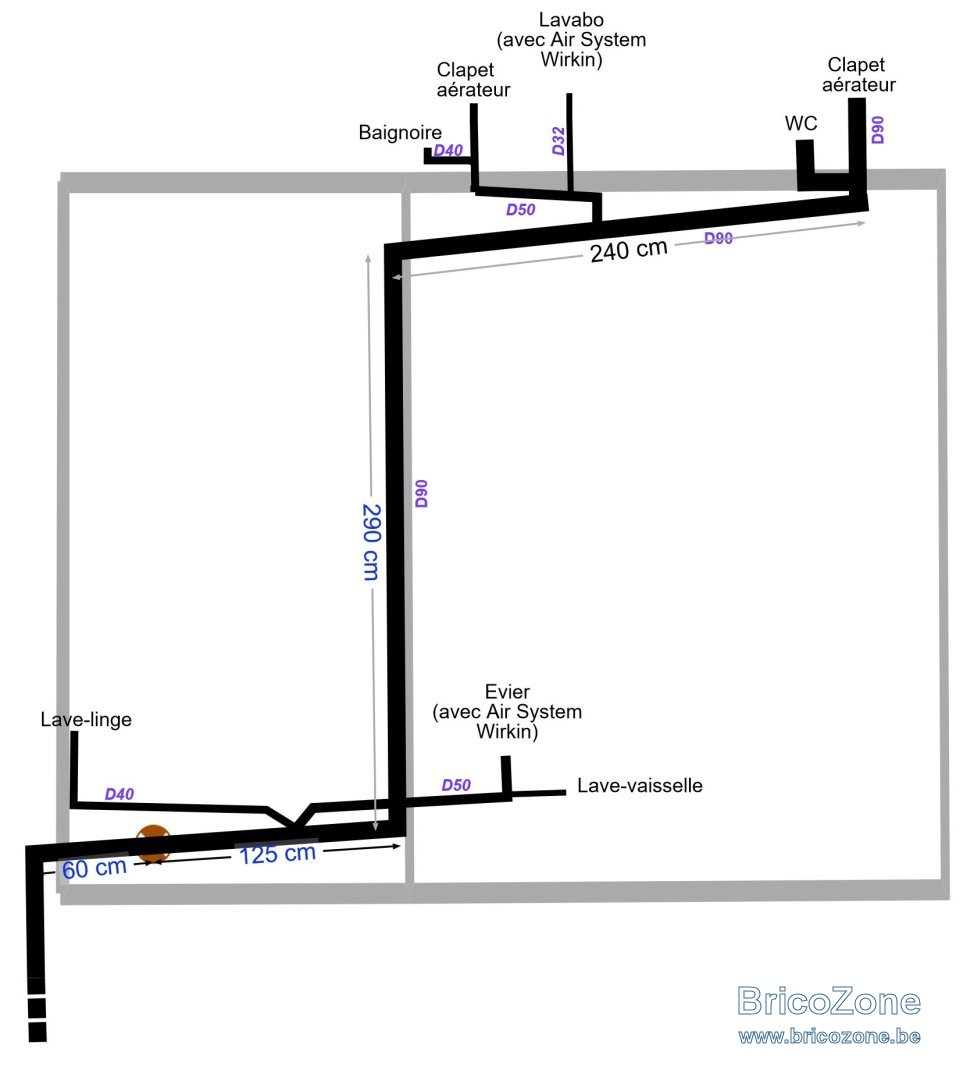

Sur le plan ci-dessous, il s'agirait de se brancher au niveau du point brun avant la chute verticale.

Est-ce que l'évacuation fonctionnerait bien ? Si une telle installation est envisageable, devrais-je ajouter un clapet aérateur pour ce 2è WC ?

Merci d'avance pour vos avis et conseils



Dernière édition: 16 Mai 2024

BernardBrico

• 16 Mai 2024

• #2

une vue de dessus ou une vue de cote les longueurs la pente peuvent aide a la reflexion



Q

quicherchetrouv

• 16 Mai 2024

• #3

Faites juste attention au raccordement. Veillez à ce que rien ne puisse s'accrocher au "Y" que vous allez intercaler.



Migada

• 16 Mai 2024

• #4

BernardBrico a dit:

une vue de dessus ou une vue de cote les longueurs la pente peuvent aide a la reflexion

Cliquez pour agrandir...

En fait, tout est sur le même plan, soit adossé et fixé au même mur de la maison.
La hauteur sous plafond est de 3,45 m, soit 3,80 m de plancher à plancher.
J'ai ajouté des cotes sur le schéma ci-dessus.



Migada

• 16 Mai 2024

• #5

quicherchetrouv a dit:

Faites juste attention au raccordement. Veillez à ce que rien ne puisse s'accrocher au "Y" que vous allez intercaler.

Cliquez pour agrandir...

A quoi pensez-vous qui pourrait s'accrocher ?



Migada

• 16 Mai 2024

• #6

Je dois ajouter que le WC devra être surélevé d'environ 20 cm, donc sur une plate-forme, vu la hauteur du tuyau actuel.



Q

quicherchetrouv

• 16 Mai 2024

• #7

Des lingeries, des restes de papier etc.
Vous devrez intercaler un Y pour connecter le WC. Faites le raccord proprement. Sans accroc dans les tuyaux



Migada

• 16 Mai 2024

• #8

quicherchetrouv a dit:

Des lingeries, des restes de papier etc.
Vous devrez intercaler un Y pour connecter le WC. Faites le raccord proprement. Sans accroc dans les tuyaux

Cliquez pour agrandir...

Je ferai donc une boite pour cacher la tuyauterie.



BernardBrico

• 16 Mai 2024

• #9

le terme proprement n est pas approprie il faudrait plutot dire realiser un branchement soigne avec un piquage a 135 degres sans contre pente dans le sens du flux du genre femelle femelle femelle a un ou deux coudes a 45 degres pas de pipes en souple accordeon pour l habillage c est secondaire ca suppose un manchon coulissant un te fff 135 deux coudes 45mf et une manchette de raccordement du diametre de la sortie cuvette



Migada

• 16 Mai 2024

• #10

BernardBrico a dit:

le terme proprement n est pas approprie il faudrait plutot dire realiser un branchement soigne avec un piquage ...

Cliquez pour agrandir...

Merci pour les précisions !

Pas de problème de vidage de siphon avec cette configuration ? Un aérateur supplémentaire ne serait donc pas nécessaire ?

Pourquoi pas de pipe en souple ?



BernardBrico

• 17 Mai 2024

• #11

un pipe souple c est des blocages d evacuation et des difficultees de maintenance et c est le genre de travaux qui indispose ca aide beaucoup dans les lieux exigus mais ce n est pas pro mieux vaut le rigide



BernardBrico

• 17 Mai 2024

• #12

meme un croquis ne peut remplacer une photo ca nous demande trop d imagination on aura toujours du mal a se projeter



Migada

• 17 Mai 2024

• #13

BernardBrico a dit:

meme un croquis ne peut remplacer une photo ca nous demande trop d imagination on aura toujours du mal a se projeter

Cliquez pour agrandir...

Effectivement. Mais pour l'instant, plein de choses stockés devant l'endroit où j'envisage le branchement. Je ne pourrai mettre une photo que plus tard.
Merci pour vos bons conseils
