Evacuation des eaux usées - réalisation d'un plan

Bonjour à tous,

Je rénove une maison et j'aimerais m'occuper du poste évacuation des eaux usées, mais je n'ai aucune expérience.
Quelques infos :

• Entièrement excavé (cave + vide sanitaire)
• Plancher hourdis RDC
• 12 PU + 7 chappe prévu au RDC
• Plancher béton étage
• Chappe prévue à l'étage
• Je compte réaliser des saignées verticales dans les murs de 20 cm d'épaisseur pour faire descendre les évacuations des eaux grises de l'étage
• Toiture va être refaite (donc je peux demander à l'entrepreneur de placer des aérations)

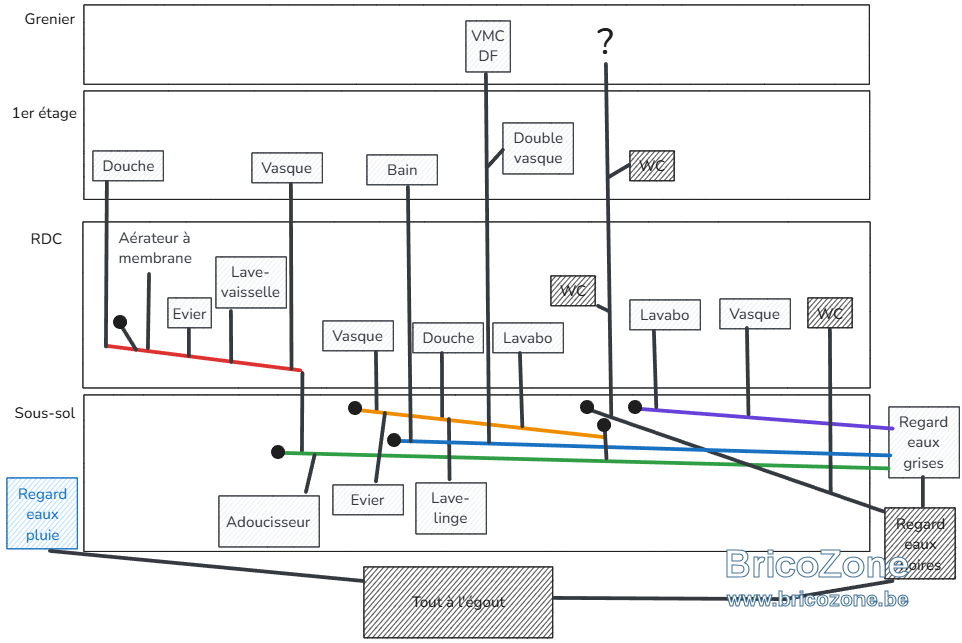

J'ai réalisé le plan ci-dessous. Mes principales interrogations concernent les aérations primaires et secondaires.

Eaux noires: devrais-je prévoir une aération primaire ? Puis-je la mettre dans le grenier ? J'ai peur qu'une sortie en toiture amène de la condensation lorsque l'air extérieur refroidira les parois de l'évacuation. A moins qu'isoler le conduit permette d'éviter ce souci ?

Eaux grises: je ne vois pas où installer une colonne. Dois-je alors prévoir des aérateurs à membrane sur chacun de mes conduits horizontaux ? Peuvent-ils être plus bas que certains éléments (douche, bain et vasques venant du 1er étage) ?

Merci d'avance pour vos conseils !

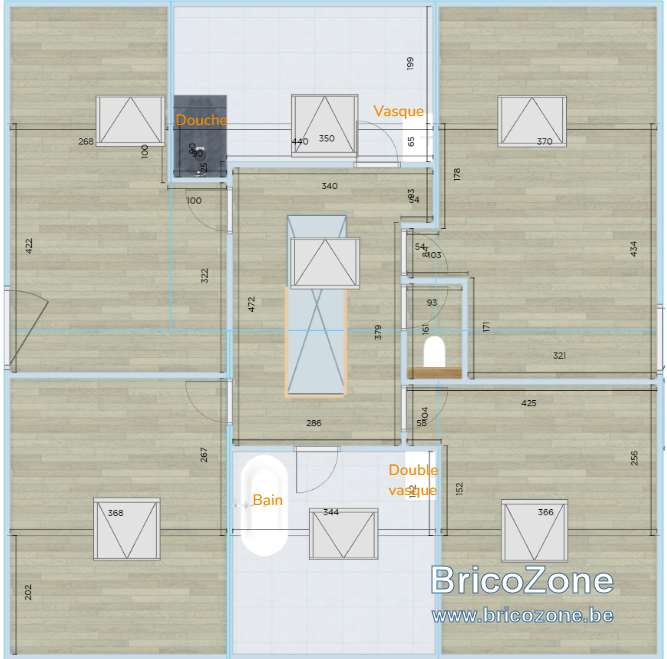

1er étage:

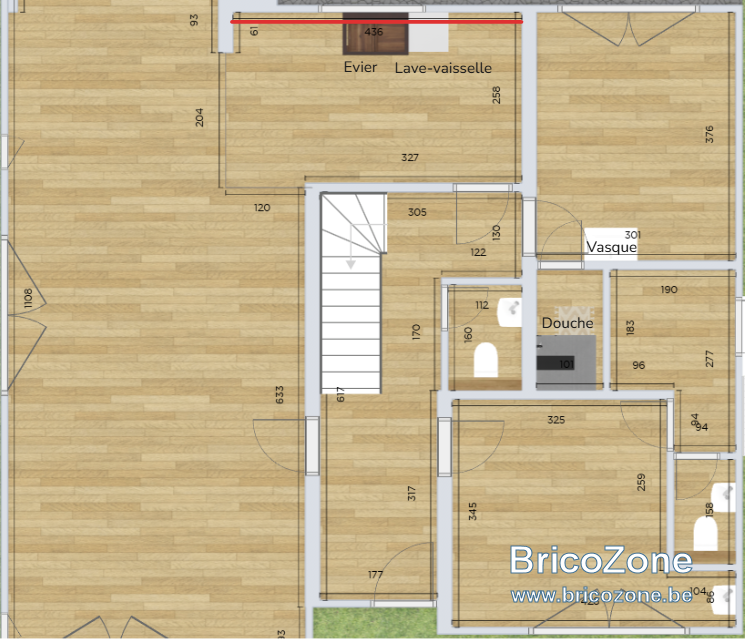

RDC:

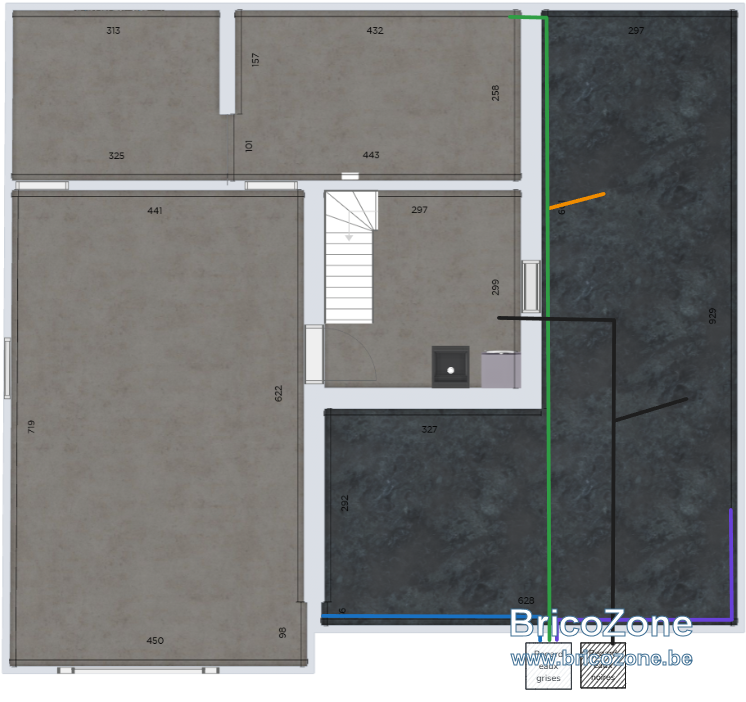

Sous-sol:

D'autres passeront pour te guider, mais évite les coudes à 90°, préfère plutôt 2 x 45°.

Et quelques bouchons en fin de circuit (exemple : premier coude après la douche, ...)

Bon travail.


Michel

Pas moyen de réunir les evac avant de descendre?
Pour Pas trop faire de saignée?

Mazz a dit:

Pas moyen de réunir les evac avant de descendre?
Pour Pas trop faire de saignée?

Cliquez pour agrandir...

Ca dépend la quantité de chappe qui sera coulée à l'étage. J'avais en tête 7cm et ça ne laisse pas grand chose pour noyer les évacuations en 40 ou 50 en respectant une pente d'1cm par m. Pour relier la douche à sa vasque ou la baignoire à sa vasque, il y aurait environ 3m à chaque fois... Tu mettrais plus de chappe ?

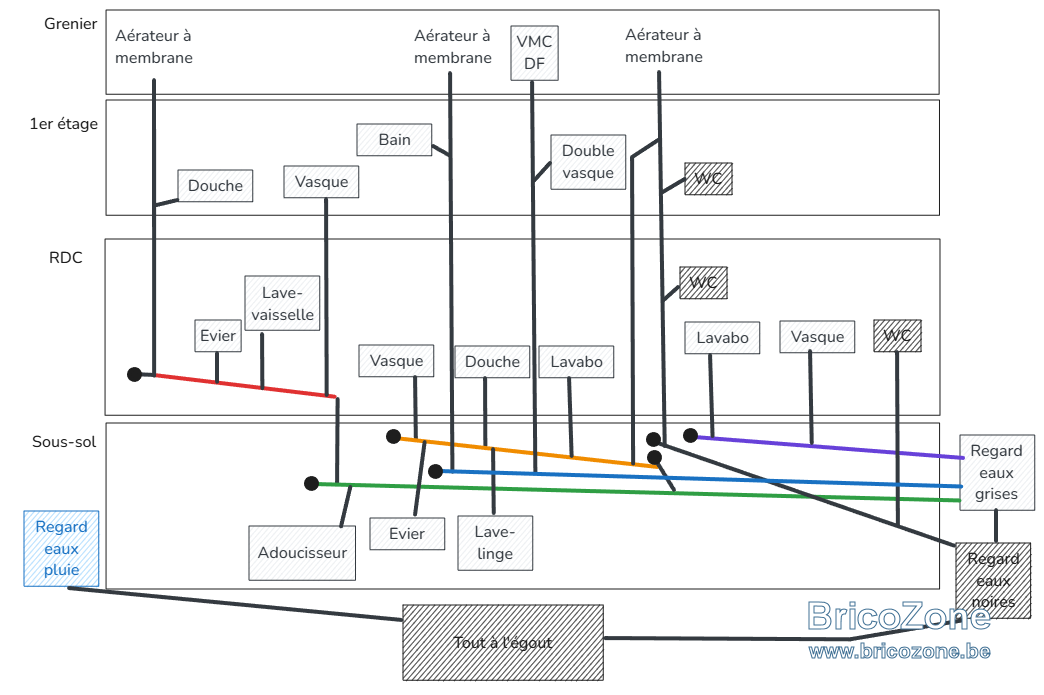

J'ai un peu retravaillé le plan. Je prévois des ventilations dans les combles pour 5 circuits sur 6. Celui qui ne sera pas ventilé (le mauve) est relativement simple et court et ne sera que peu sollicité (lavabo d'un wc + vasque d'un cabinet paramédical).

Je compte utiliser du PP manchonné, mais j'attends de voir le prix final...

Bonjour ootsun,
Concernant les aérateurs à membranes, je n’en ai pas mis lorsqu’ils débouchaient dans le grenier, j’ai les recouverts avec un morceau de toile grillagée maintenu en place avec un colson. Dans mon cas du Gitex qui m’avait servis pour le plafonnage. Je n’ai jamais eut d’odeurs, évidemment le grenier est ventiler.
Dans ma buanderie pour ne pas faire une longue saignée, je l’ai fait déboucher dans la coulisse en faisant un carottage á travers le mur, puis un joint d’acrylique pour étanchéifier.
Pour un simple évier , il y a la solution d’évent monté sur le tuyau d’évacuation juste après le siphon, il existe aussi entièrement chromé.
Pour prévoir le cas de démontage, je n’ai ni coller ni mis de joints au tuyaux accessibles, dont le raccord était vertical, tuyaux comme coudes et en caves même ceux à 45°. Jamais eut de fuite de liquide ou d’odeur. Et ce type de montage a déjà bien servi.

Pp manchonnees c´est bien mais ça coupe plus que le pvc.
Demande un compte client chez les grossistes chez qui tu vas souvent en expliquant que tu fais une grosse rénovation pour avoir un prix plus avantageux.
