Ajout second tableau électrique

T

Toto121

  • #1
Bonjour à tous,

Voici la situation.

Nous avons acheté une maison clé sur porte.

L'entreprise qui s'est chargee de la partie électrique nous a placé un tableau électrique pour la maison insuffisant pour nous permettre d'ajouter des lignes par la suite.

Par conséquent, j'ai rajouté un second tableau électrique (précablé) directement à côté du premier !

Je l'ai branché directement à l'arrivée de l'électricité principal.

J'aimerais mettre cette situation en ordre pour le branchement de celui-ci.

Qui dit précablé dit avec un disj. Dif. 300 Ampère en tête du tableau. Je sais que je dois le remplacer celui-ci par un disj. Dif. 30 ampères.

Dans ce second tableau, il y a également les panneaux solaires.

Si j'ai bien compris, je devrais mettre dans le second tableau, un disjoncteur 40 ampère qui sera alimenté alimenté par la ligne en aval de la ligne alimentée par le disjoncteur dif. 300 ampères de mon premier tableau.

Et de ce disjoncteur 40 ampères, je peux alimenter mon disjoncteur dif. 30 ampères ainsi que mes panneaux.

Je suis en 2x230 V 40A.

Est-ce bien cela ?

Je vous remercie.



  • #2
Hello,

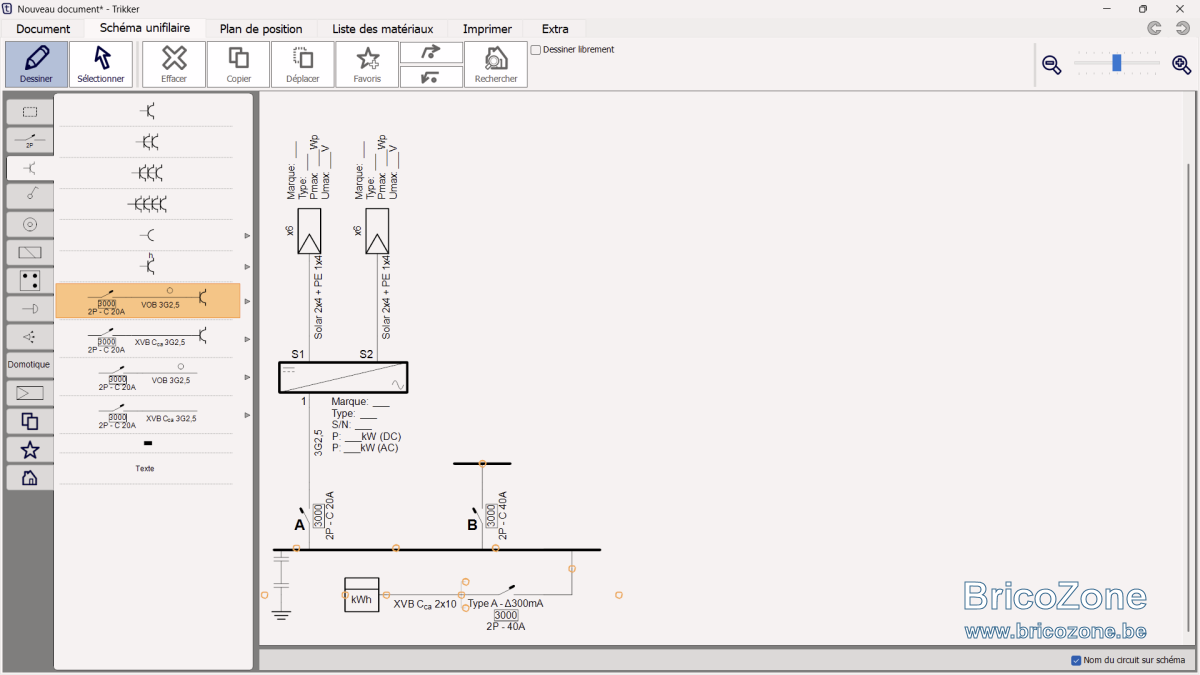

Après le B, tu mets toute ton installation (lignes dédiées, différentiels 30mA, etc) ;-)


  • #3
C'est une extention du tableau pas un second tableau donc pas de disjonteur.

  • #4
Le disjoncteur B est pour limiter le courant dans l'installation, pas pour protéger la liaison vers le tableau adjacent. Il est donc à priori nécessaire.

Ne pas oublier de faire réceptionner les ajouts.

  • #5
Bonjour,

Je vous remercie pour vos retours.

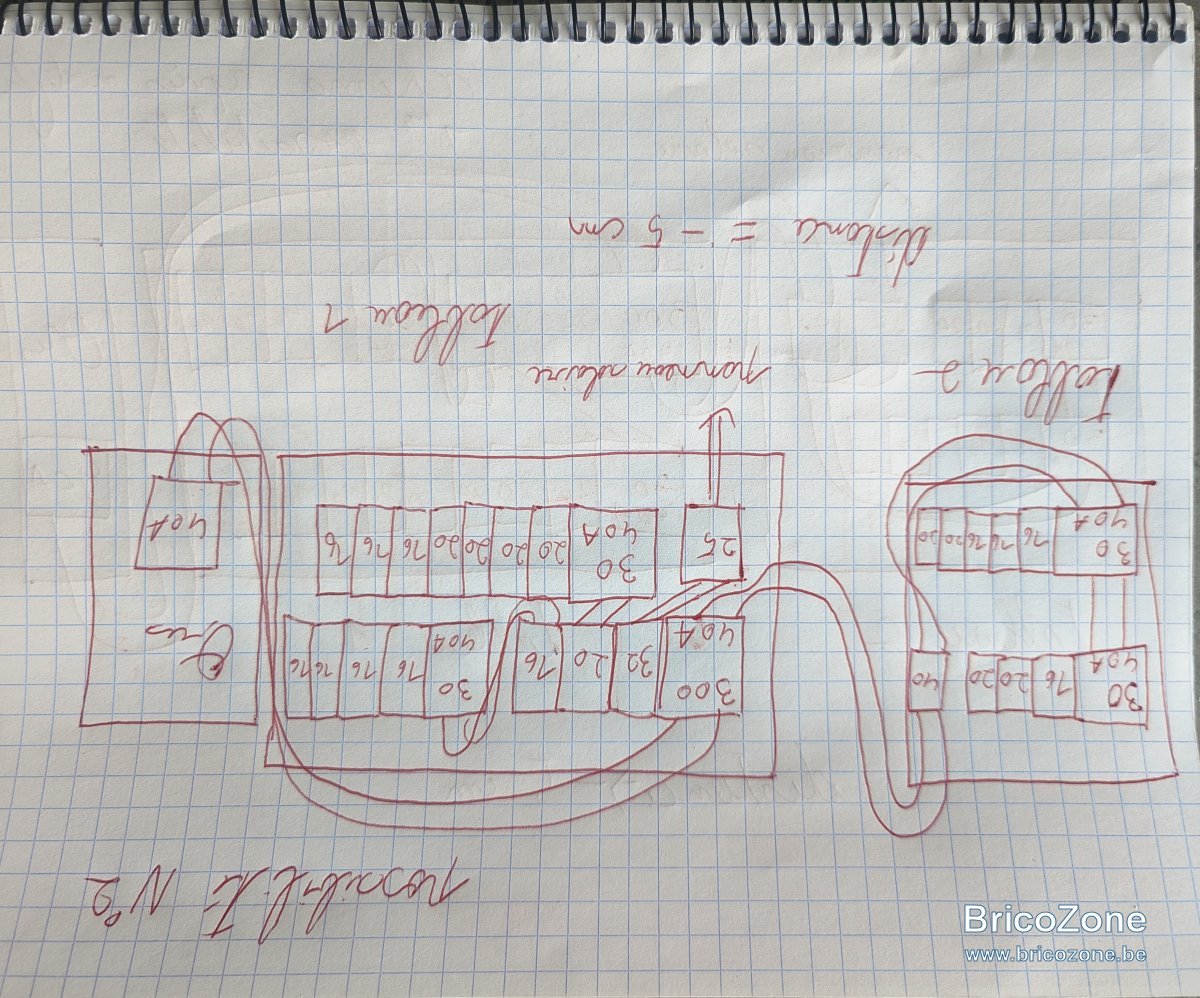

Je vous mets 3 schémas pour mieux représenter la situation.

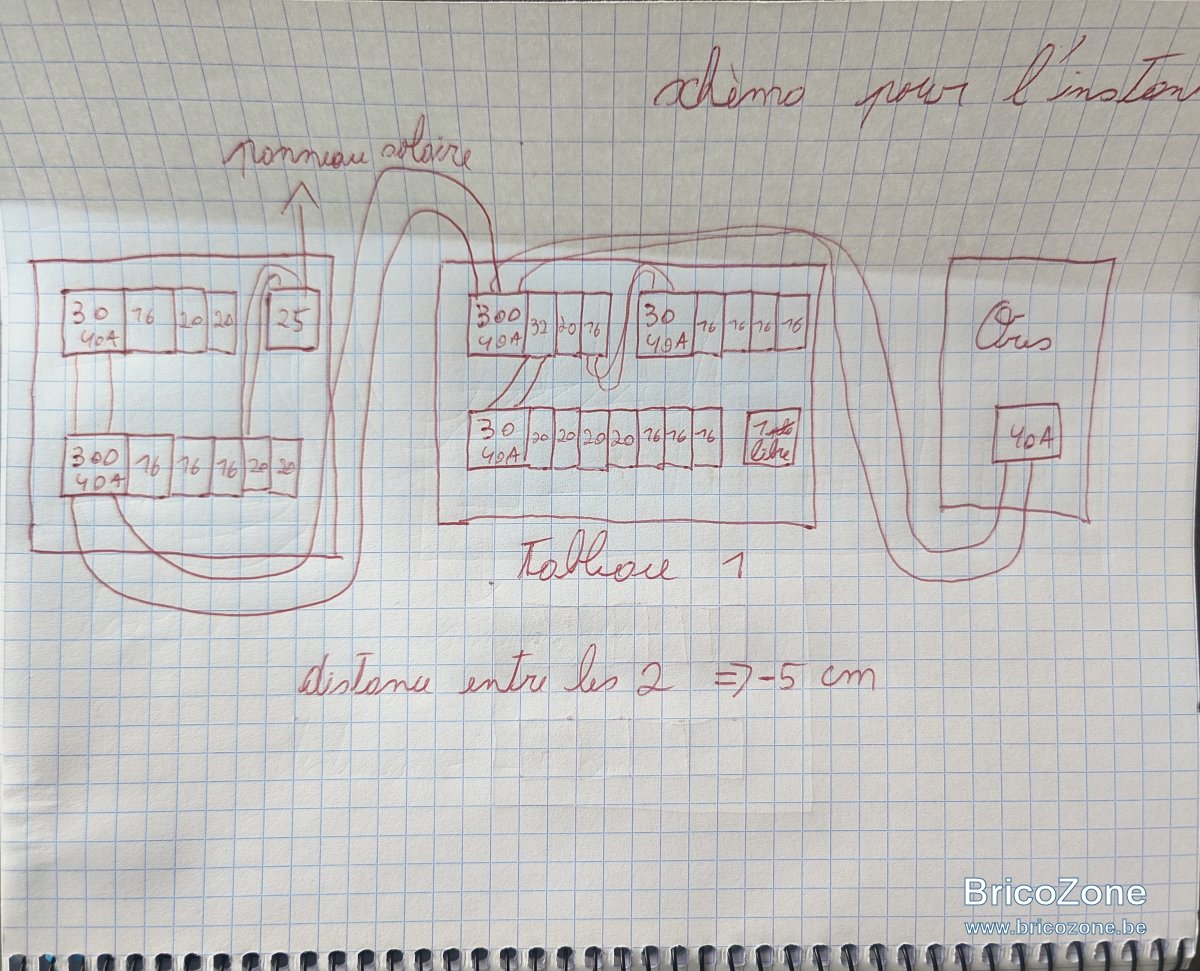

1er schéma la situation dans laquelle je me retrouve à l'heure actuelle.

2 eme schéma : la possibilité numéro 2 que je vous exposais avec un disjoncteur de 40A qui alimente les panneaux et les disjoncteurs DIF de 30Ma

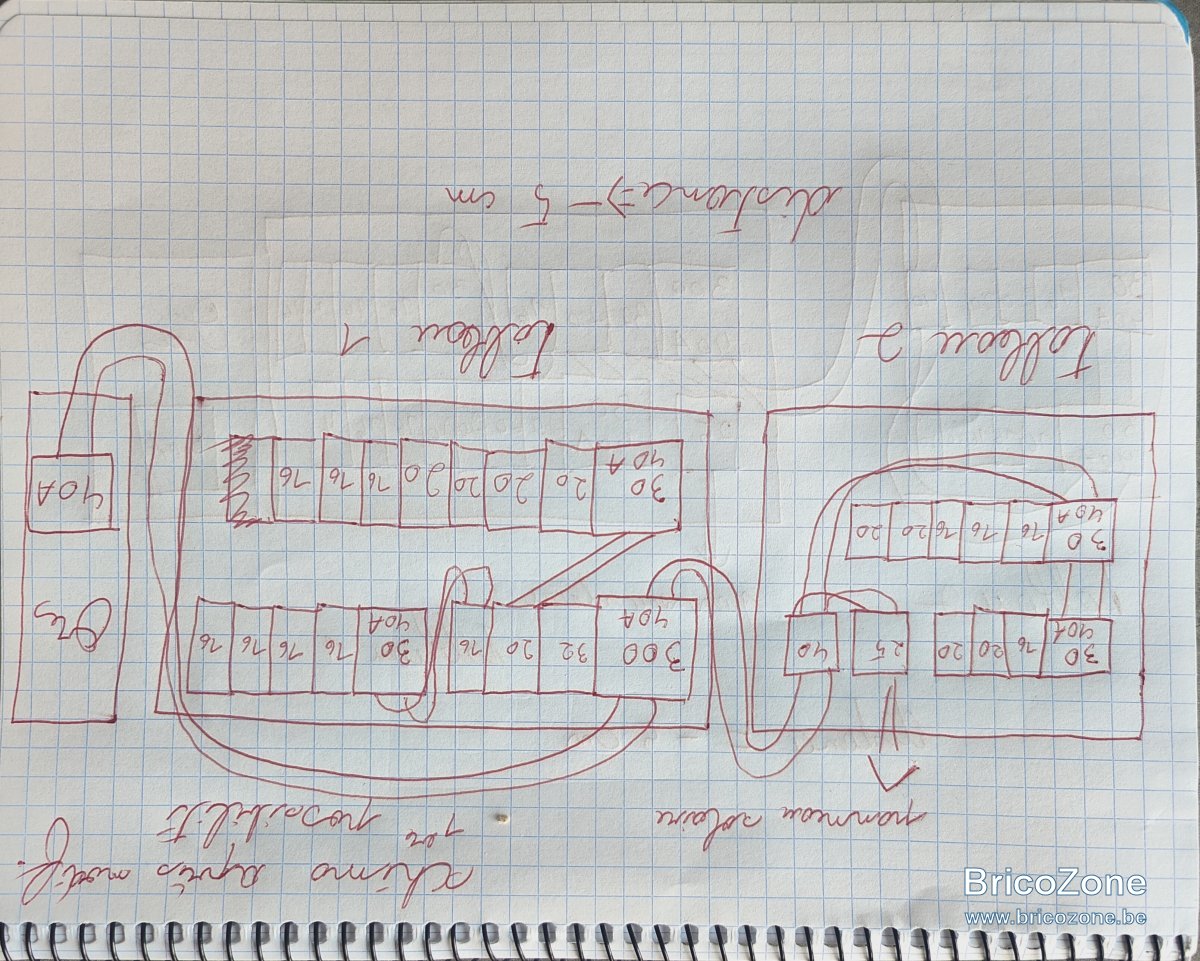

3 eme schéma : dans mon tableau numéro 1 il me reste une place sur la rangée du bas. Je peux éventuellement coulisser la rangée pour mettre le disjoncteur des panneaux directement dans le T1 sous mon disjoncteur dif. 300Ma et mettre dans le T2 tjrs le disjoncteur 40A qui alimente les disjoncteurs DIF. 30Ma.

Les tableaux sont reliés via du 10mm2 et la terre revient bien à mon T1.

Je vous remercie.






  • #6
Pour moi c'est un seul et même tableau, votre premier schéma est mauvais l'interrupteur différentiel 300mA doit être seul raccordé sur le compteur et était probablement plombé, vous avez commis une infraction.
Si vous placez des PV il faut protéger les interrupteurs différentiel 40A 30mA par des disjoncteurs 40A.

  • #7
Merci pour votre retour.

Je n'ai rien enlever comme plomb.

Je me suis branché directement en amont de mon interrupteur différentiel 300Ma ou arrive le câble d'ores dans le tableau pour l'alimenter.

  • #8
Votre installation n'a pas été contrôlée?
Vous avez un dossier de votre installation électrique, plans schéma PV de reception?

  • #9
La première partie a été contrôlée. Oui

La partie que j'ai ajoutée pas encore. Non

Pour les panneaux ceux-ci ne sont pas encore placé.

  • #10
Vous avez le dossier et le nom de l'organisme de contrôle?
Si il n'y avait pas de plombage sur l'interupteur le controle est mal fait ou pas fait

  • #11
Oui, pour vos deux questions.

Si je comprends bien ce que vous me dites juste à hauteur de mon interrupteur différentiel 300 Ma dans le tableau électrique, il y est sensé avoir un plomb ?

On ne parle pas de la partie ou le compteur Ores est installé ?

  • #13
Ah bah alors le plomb d'ores est et à toujours présent.

En ce qui concerne un potentiel plomb dans le tableau électrique juste en amont du 300 Ma il y en a pas et n'en a jamais eu.


  • #14

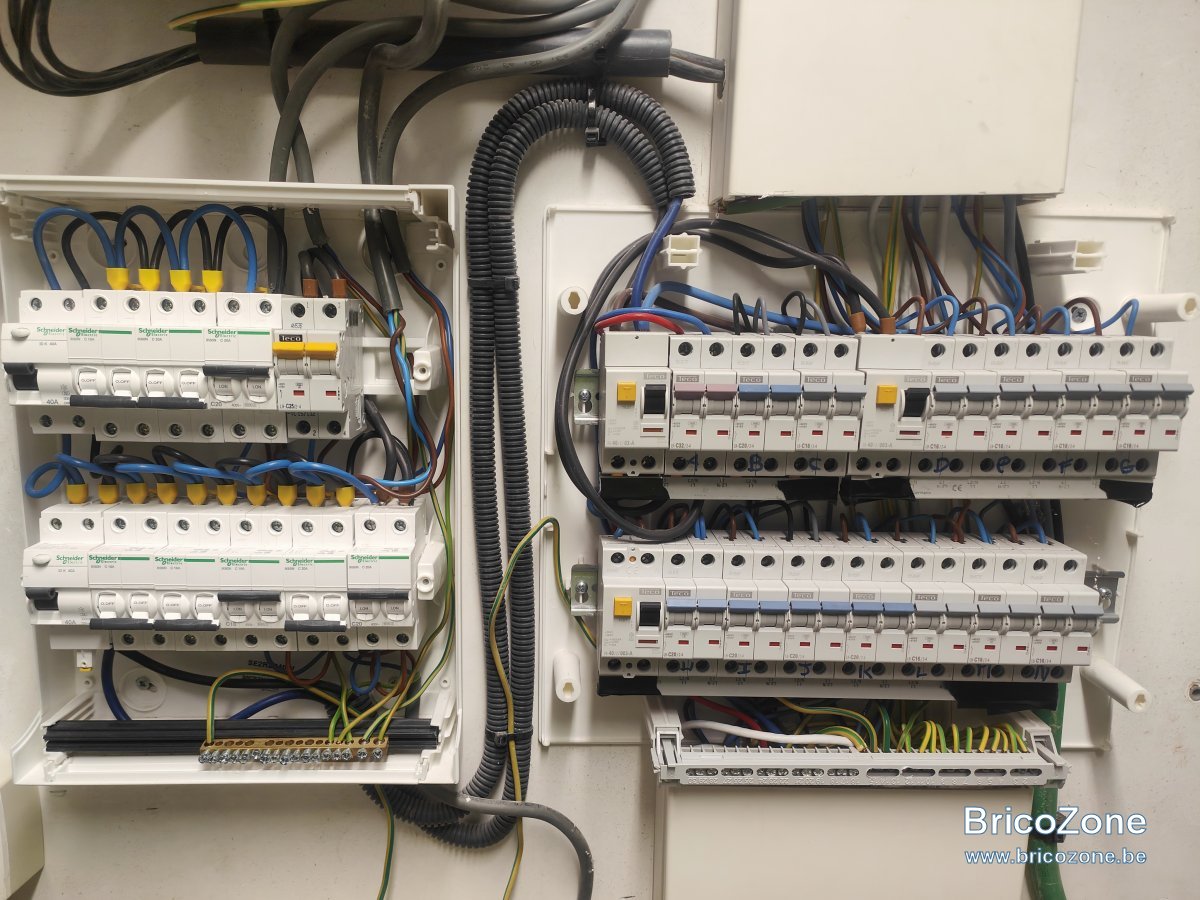

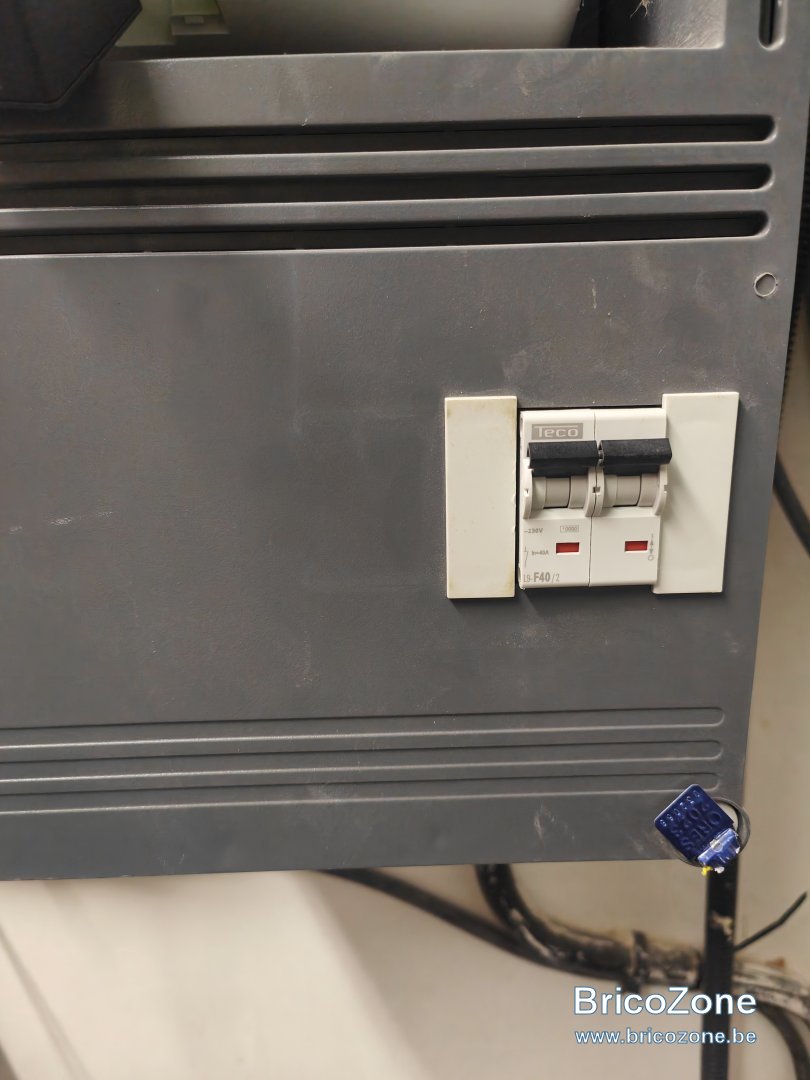

Le plomb sur la photo c'est le distributeur le plomb sur le différentiel c'est le contrôleur de l'organisme de contrôle.

  • #15
Merci pour votre retour.

Alors nous n'en n'avons jamais eu d'où mon incompréhension et mon étonnement total !

Malgré les documents de conformité et de contrôle

Dernière édition:
  • #16
Il faut espérer que ce soit la seul "erreur" de ce contrôleur :(

  • #17
Mon dieu !
Si ce que vous me dites est la réalité. Alors cela confirme pas mal de choses sur l'ensemble de mes doutes !

Maintenant est la question lequel de mes schéma me permettera de rectifier le tir et de me mettre en ordre à fin de créer un nouveau schéma unifilaire et le passage d'un organisme de contrôle.

  • #18
Repprenez le schéma unifilaire que je vous ai fourni et mettez toutes vitre installation après le disjoncteur B; c'est la meilleure méthode dans votre cas ;-)

  • #19
Les 3 schémas ne sont pas clair.
  • Pour l'instant
    • le compteur est en 40A, les différentiels sont en 40A, ce qui ne permet aucunes augmentation de puissance sans remplacer les différentiels
    • Rien n'interdit de mettre plusieurs différentiels en // au cul du compteur
      • Je les mettrais cote à cote
    • l'emplois de peigne serait plus facile que des chainage de fil,
    • Si on reste ad-vitam en 40A alors 6mm2 min c'est acceptable
    • les crans au dessus sont 50A et 63A qui nécessitent du 10mm2 min
    • Si c'est cablé en 6mm2 pour du 40A
      • 25A de PV + 40A de GRD cela fait 65A, ce qui implique du nominal en 80A/16mm2
      • Il faut un limiteur à 40A
  • 1ere possibilité
    • Les deux tableaux doivent être prévu pour du 65A (25+40)
    • La sortie PV doit être raccordé coté sortie 300mA au 40A
    • La sortie de ce 40A doit alimenté les deux tableau,
      • il faut couper le peigne en sortie du 300mA de droite et y raccorder la sortie du 40A (2 sorties; tableau 1 & tableau 2)
    • Envisager un bout de goulotte pour passer toutes les sorties dans la goulotte verticale (T+coude)
  • 2eme possibilité
    • Tableau 1
      • Pas de limiteur 40A+25A> câblage cher pour du 80A
    • Tableau 2
      • disjoncteur 40A tableau 2 ne limite que pour le tableau 2
