installer deuxième tableau

A

alextog

  • #1
Bonjour,
J’ai récemment construit une annexe et je procède à la mise en conformité de mon installation électrique selon les nouvelles normes.
Mon tableau principal sera désormais placé dans le local technique, et je souhaite connecter ce tableau principal avec le tableau secondaire (ancien tableau).

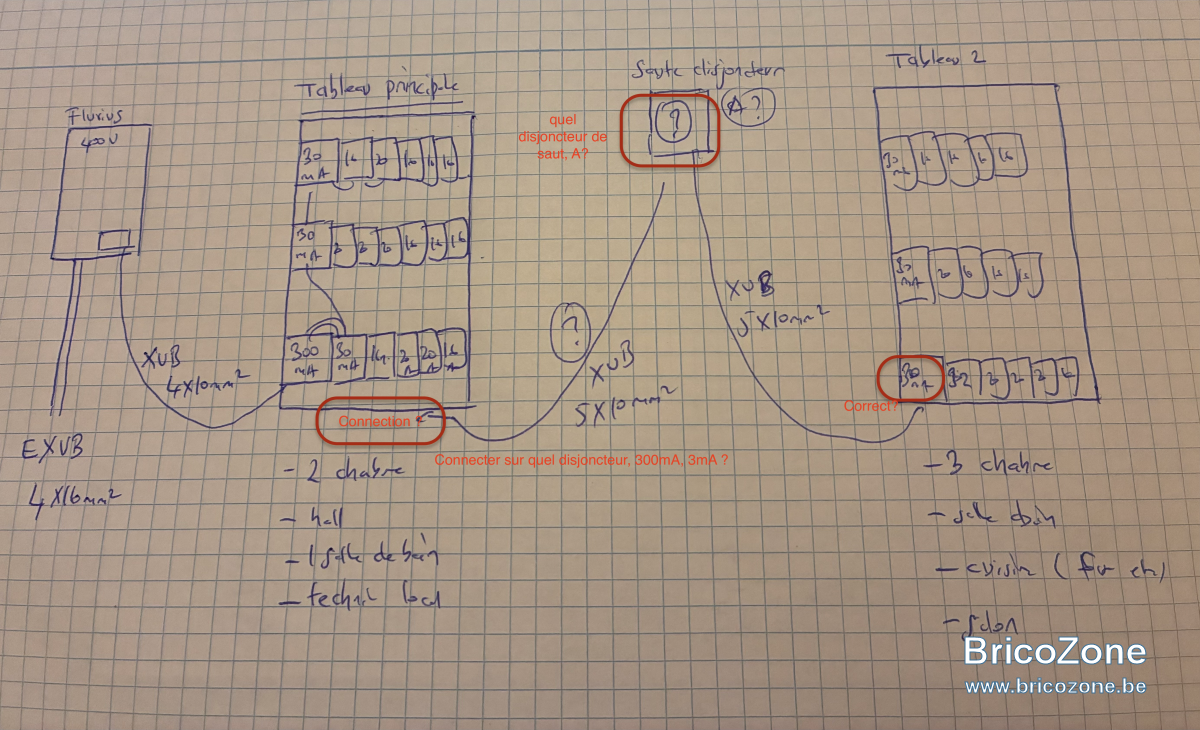

J’ai ajouté un dessin pour illustrer la configuration souhaitée.
Je souhaite clarifier trois points clés de l’installation :

Question 1 :
Sur quel disjoncteur du tableau principal faut-il connecter le départ vers le disjoncteur de saut ? Je vais connecter directement après le différentiel principal 300 mA – 40 A – 4P de mon tableau principal.Correct?

Question 2 :
Quelle doit être la valeur (ampérage) du disjoncteur de saut ? un disjoncteur tétrapolaire 4P – 40 A, suffit?
Question 3:
Sur quel disjoncteur du tableau secondaire faut-il connecter le départ de disjoncteur de saut, est ça devrait etre combien ampere ?

Merci


  • #2
  • Donc c'est un ajout de ligne, réception obligatoire.
  • Si c'est un déplacement de conteur idem.
  • Si c'est un remplacement de liaison conteur coffret idem.
  1. Il faut mettre un disjoncteur dans le tableau principal après un différentiel 300mA.
    Le courant du disjoncteur est limité par la section de la ligne, le courant nominal des éléments du tableau 2, la valeur du disjoncteur de branchement et enfin éventuellement les besoins de puissance.
    On prend la valeur minimum minimorum de ces valeurs.
    du 5G10 en 3x400V c'est beaucoup trop

  2. C'est quoi un disjoncteur de saut?
    Si pas de place, pour le disjoncteur de ligne, on accole au tableau principal un coffret (siamois), voir remplacer le tableau principal par le même avec une ou deux rangée de plus.

  3. Sauf cas très spécifique on ne protège pas l'entré d'une ligne dans un coffret.
    on rentre dans le tableau 2 sur un différentiel 30mA et on reparti vers les autres différentiels, puisqu'il semble qu'il n'y a pas de ligne sous 300mA.
Questions:
  1. Quel est le courant du disjoncteur de branchement ?

  2. Quels sont les distances et implantation des 4 éléments, compteur, tableau principal, tableau de saut, tableau 2?

  3. Y a t'il déplacement du compteur fluvius; modification de la liaison compteur coffret.

  4. Quel est l'ancienne configuration ?

  5. Faut'il maintenir l'installation sous tension pendant les travaux, cela nécessite alors l'ajout d'une ligne provisoire en attendant la (re)connexion du (nouveau) compteur, la réception devant se faire en configuration finale et nouvelle.

  6. Les contacts ont'ils été pris avec fluvius, pour le changement de compteur, le déplacement, le renforcement ....
    Les impositions techniques sont'elles connues?

  • #3
Bonjour

Merci beaucoup pour ton retour très détaillé. Voici les précisions et réponses à tes questions concernant mon projet de déplacement du coffret principal et la création d’une liaison vers le tableau existant.
Questions:
  1. Quel est le courant du disjoncteur de branchement ? C'est 40 A triphasé 3×400 V + N

  2. Quels sont les distances et implantation des 4 éléments, compteur, tableau principal, tableau de saut, tableau 2?

    Voici la configuration prévue :
    • Compteur → Coffret principal (nouveau local technique) : ± 1 mètres (câble XVB 4×10 mm²).
    • Coffret principal → disjoncteur de liason ± 11 mètres, cable XVB 4×10 mm².
    • Coffret secondaire (ancien tableau) : ± 10 mètres via câble XVB 4×10 mm²

    L’ancien tableau deviendra donc le tableau secondaire, toujours alimenté

  3. Y a t'il déplacement du compteur fluvius; modification de la liaison compteur coffret.
    Effectivement, le déplacement du compteur Fluvius vers le nouveau local technique implique une réception obligatoirede l’installation après travaux.
    Fluvius interviendra pour raccorder le nouveau compteur et le disjoncteur de branchement.

    Ils exigent l’utilisation d’un câble EXVB 4×16 mm² entre la borne du compteur et le nouveau coffret principal.

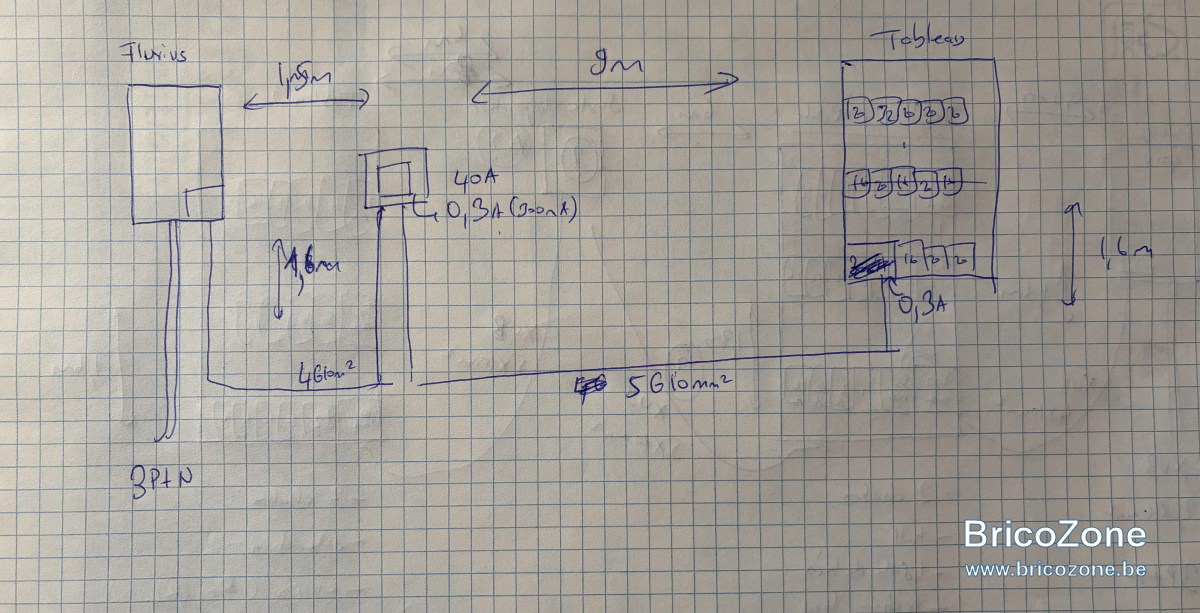

  4. Quel est l'ancienne configuration ? Voir le nouveau dessin.

  5. Faut'il maintenir l'installation sous tension pendant les travaux, cela nécessite alors l'ajout d'une ligne provisoire en attendant la (re)connexion du (nouveau) compteur, la réception devant se faire en configuration finale et nouvelle. NON

  6. Les contacts ont'ils été pris avec fluvius, pour le changement de compteur, le déplacement, le renforcement ....
    Les impositions techniques sont'elles connues? Oui.


  • #4
Donc la maison va se retrouver dans le noir et sans jus.....

Tirer un câble de +/- 11 + 10 m d'une seule volée entre le nouveau tableau et le tableau ancien.
Pas besoin d'un disjoncteur au milieu mais bien d'installer un disjoncteur de 40A derrière le 300mA dans le nouveau tableau. Le câble étant un 5G pour ramener la terre ancienne au nouveau coffret. Y a t'il une terre nouvelle pour l'extension ? Si oui il faudrait lier les deux terres en amont de la barrette de terre. Voir également pour les équipotentielles primaire de la nouvelle partie

Supprimer l'ancien raccordement à l'ancien compteur et raccorder le nouveau câble à l'ancien coffret... Et paf plus de jus pour les travaux.

Pas besoins de 2 300mA en série.

Y aura-t-il des PV, si oui il faut faire attention aux courants nominaux des coffrets et le cas échéant ajouter des limiteurs pour ne pas dépasser le courant nominal par rapport à la somme des courants des sources.

  • #5
Je dois refaire entièrement le tableau principal, qui sera désormais placé dans le nouveau local technique (annexe). Le compteur Fluvius sera déplacé dans ce même local, car l’ancien emplacement (et donc l’ancien coffret) va être démoli.
Comme le câble venant de l’ancien tableau est trop court pour atteindre le nouveau coffret, je dois raccorder une liaison entre l’ancien câble et le nouveau tableau principal.
Je pense donc placer un disjoncteur de liaison (4P – 40 A), monté derrière le différentiel principal 300 mA – 40 A – 4P du nouveau tableau.
Il protégera le nouveau câble de liaison (XVB 5G10 mm²) qui alimente les circuits restant connectés à l’ancien tableau durant la phase transitoire.

Il y aura une nouvelle prise de terre pour l’extension. Les deux systèmes de terre (ancien + nouveau) seront reliés ensemble en amont, sur la barrette de terre principaledu nouveau tableau, avec un conducteur vert/jaune de 16 mm². Le PV est prevue mais pas planifiee pour l’instant.

  • #6
Au #3 point 2 alinéa 2 & 3 on parle de XVB 4x10 et dans les schémas et ci-dessus de XVB 5G10

Si c'est du 400V et du 4x10 il faut un fil bleu pas de fil jaune-vert et tirer un fil jaune-vert externe pour la terre.

Il y a donc une boite de tirage pour relier deux bout de câbles, car trop court, cela doit être accessible et pas besoin de disjoncteur, une bête boite de dérivation, voir un sous-marin.

Prévoir la place pour les éventuels disjoncteurs limiteurs pour les futur PV.

Réfléchir aux réserves de câblage pour un VE.

L'alimentation provisoire n'est pas claire, et ne correspond pas à la configuration finale, sauf à démonter avant l'inspection....
Je suppose qu'on alimente le 300mA tableau principal à l'envers....

  • #7
je reste bien sur du XVB 5G10 mm². Cela me permet d’intégrer directement la terre dans le câble sans tirer un conducteur vert/jaune séparé.
pour la jonction, comme le câble existant est trop court, je liaison dans une boîte de dérivation (type sous-marin), ce n'est pas interdit?

  • #8
Sous marin c'est de la résine pour raccommoder un cable, pas d'expérience
Sinon le coffret existant avec des presse étoupes. Un bornier et des obturateurs....

Toutes les lignes doivent être protégés au départ

  • #9
Pour jonctionner 2x10²:
https://www.solyd.be/fr/spelsberg-boite-6-ip66-80642001.html
C'est 6² dans le titre mais c'est pour joindre deux 5x10² en 40A.

Ou alors ça, 57A maximum (Donc pas beaucoup mieux...)
https://www.solyd.be/fr/spelsberg-boite-10-ip66-81042001.html

A garder abrité, hors du sol et accessible. Garder du mou au cas où...

Possible d'utiliser du gel en cas de forte humidité.
https://www.solyd.be/fr/raytech-resine-magic-gel-300-2x150ml-magicgel300.html
https://www.solyd.be/fr/raytech-mag...boites-de-derivation-etanches-magicgel1l.html

BG1000 a dit:
Prévoir la place pour les éventuels disjoncteurs limiteurs pour les futur PV.
Cliquez pour agrandir...
Calculer les modules nécessaires, faire x2 pour commander le tableau :grinning:
