Bonjour à tous,

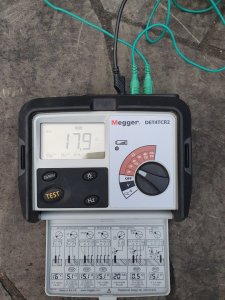

Mon installateur va venir placer mes panneaux PV fin de la semaine prochaine mais lors de la préparation du chantier, il a vérifier ma mise à la terre qui dépasse les 30 Ohms.

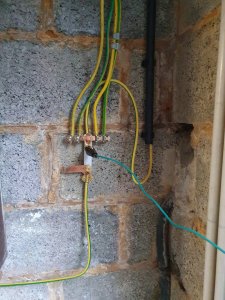

Je vais donc devoir ajouter des piquets de terre mais j'ai déjà 2 boucles de terre en 16 mm² (ou anciens piquets ? - maison des années 80 et je n'ai aucun plan) qui arrivent près de mon coffret électrique. Je n'ai donc plus aucune place pour ajouter le nouveau câble dans le bornier de ma barrette de coupure de terre actuelle.
question : comment puis-je faire pour connecter les 5 câbles de terre (les 4 anciens des 2 boucles existantes + le nouveau câble pour les piquets que je vais ajouter) en amont de la barrette de coupure ?

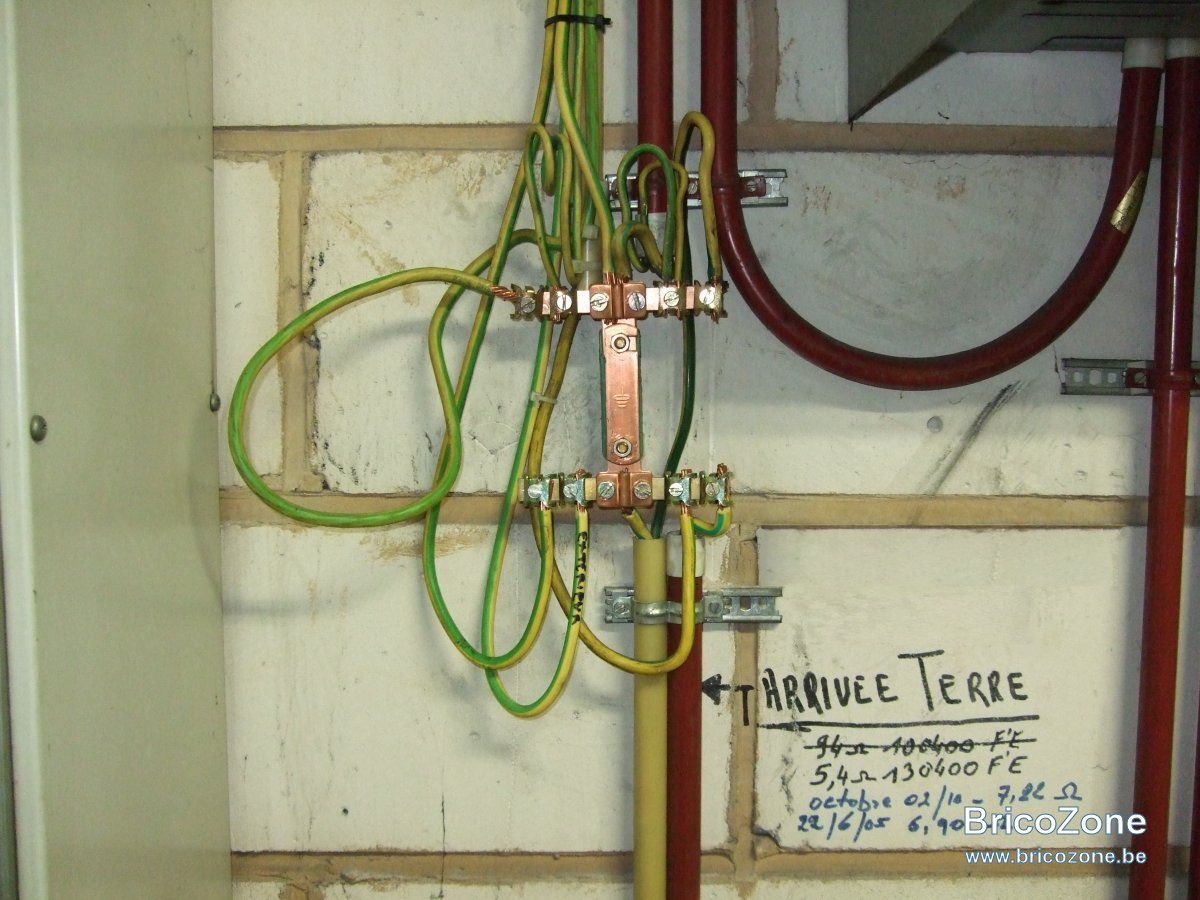

1) J'ai bien vu qu'il existait des barrettes de coupure en T avec plusieurs bornes mais d'après tout ce que j'ai lu, ces bornes multiples sont pour le coté du tableau électrique (pour faire les équipotentielles) et pas pour raccorder les différents câbles de terre du coté de la mise à la terre. Puis-je utiliser cette solution ou pas ?

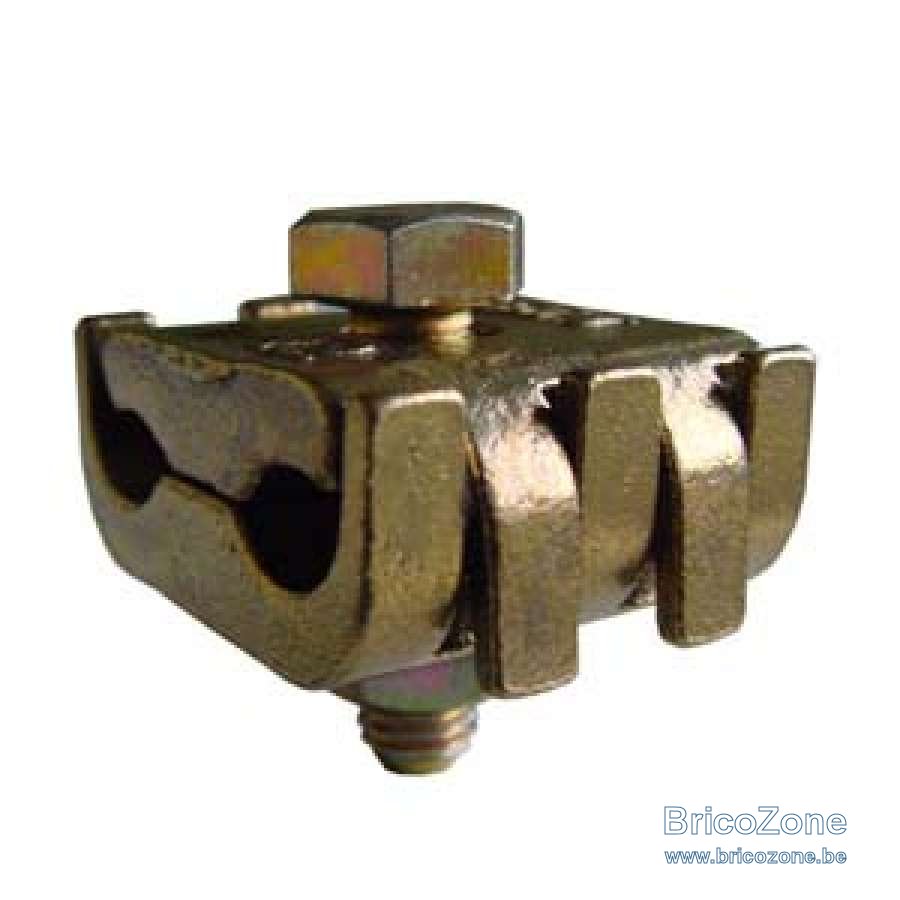

2) autre solution qui me parait plus simple : connecter tous les câbles de terre ensemble en amont de ma barrette de coupure avec un ou plusieurs borniers à griffe (voir photo ci-jointe) et ensuite de ce bornier connecter un câble de 16 mm² vers ma barrette de coupure. Je ne sais pas si cette solution est acceptée lors de la réception de l'installation car j'ai cru lire que le câble de terre doit être d'un seul tenant entre la barrette et les piquets de terre/boucle de terre.
3) autre solution ?
Pouvez-vous m'éclairer ?
D'avance merci de votre aide
