Bonjour,
Je compte installer des prises USB (Fiche Technique) et je m'interroge sur leur intégration dans le circuit électrique.
Contrairement aux prises classique il n'y a pas de "dédoublement" sur les polarités qui permettent de repartir vers l'aval : il n'y a que deux bornes (L/N).
Si je veux repartir vers une autre prise depuis ma prise USB, comment faut il procéder ?

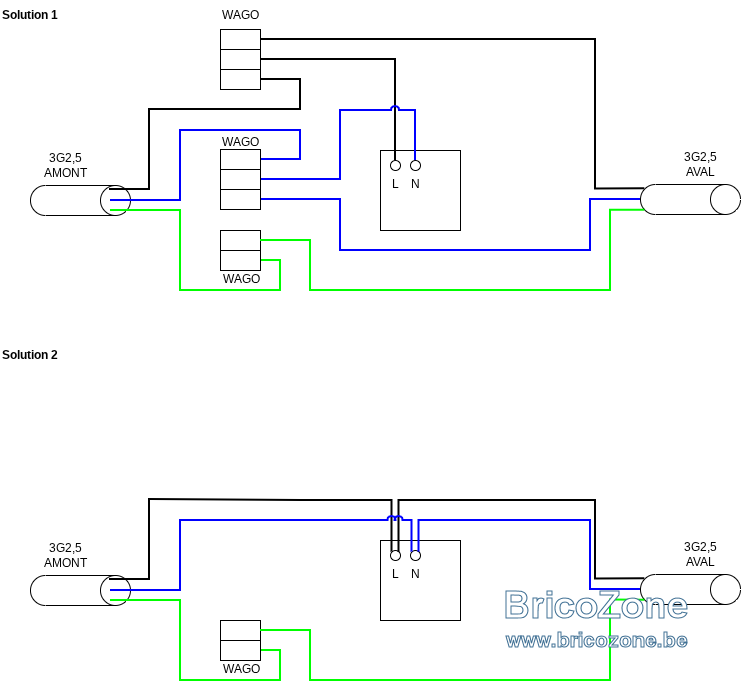

Solution 1 :
Je place 3 WAGO dans le blochet et sur L/N je dérive une branche vers la prise USB et une branche vers le cable aval et sur la terre je fais une simple liaison (bypass de la prise)
+ : Ce ma semble plus sécure
- : Avec le module USB l'espace dans le blochet est déjà limite alors si on rajoute 3 wago ca va être compliqué de tout caser
Solution 2 :
Je fais le repiquage sur les bornier de la prise et je mets un WAGO pour la terre
+ : Gain de place
- : Ca me semble limite et je ne sais pas si c'est prévu pour.
Quelle est la meilleure manière pour réaliser cette installation ? Je compte déjà prendre des blochets de profondeur 63mm.
