Angle "d'attaque" évacuation sur chambre de visite

Bonjour à tous,

Je suis occupé à rénover ma maison et en prévision de nos futures évacuations, je voudrais installer une chambre de visite tel qu'indiqué en gris sur le dessin.
La question que je me pose concerne l'angle d'arrivée de mon évacuation (eau gris + brune => 2 toilettes et 2 salles de bains aux étages) par rapport à la chambre de visite.

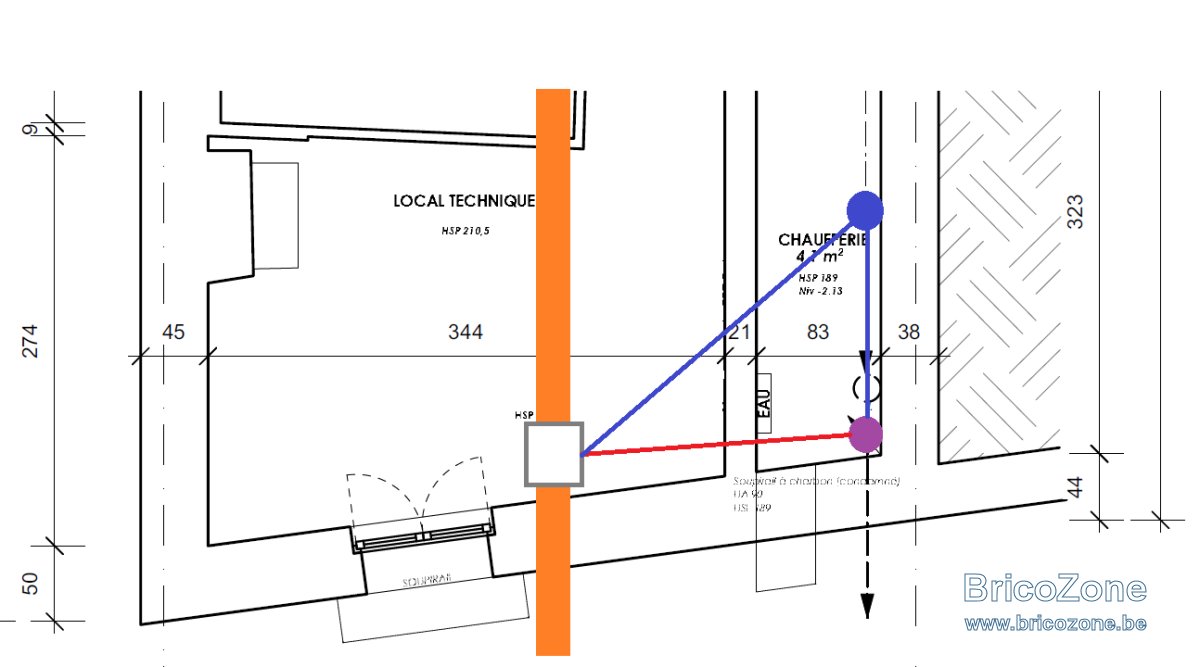

Sur le dessin ci-dessous:
- En orange la canalisation vers l'égout existante, en grès
- le cercle mauve en bas a droite correspond à la descente d'eau usée des étages

La ligne rouge correspond à une descente au plus court vers la chambre de visite, avec angle d'arrivée +- 90°
Dans la situation bleue, l'évacuation longerait le plafond de la cave jusqu'au disque bleu. Le disque bleu correspond a une descente verticale pour ensuite se diriger vers la chambre de visite avec une arrivée "dans le sens" de l'écoulement.



Quelques informations supplémentaires:
- Le conduit existant fait +- 15 cm de diametre (intérieur)
- il s'agit d'un système de tout à l'égout. En amont de cette nouvelle chambre de visite, nous avons les évacuations de la cuisine et d'une toilette.


Si la solution en rouge ne risque pas de créer des bouchons, elle me parait plus propre et nécessite moins de tranchée dans la cave.

Un avis sur l'un par rapport à l'autre ?

Merci beaucoup!

Personne pour m'aider ?

Bonjour,
A ma maison l'arrivée des eaux usées (WC + Lavabo) arrive à 90 degrés par rapport au tuyau vers les égouts.
Je pense que le principal est de bien faire la chambre de visite avec des toboggans en PVC / pentes pour rediriger au mieux les flux.

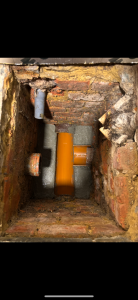

Voir image ci-dessous avec égout en haut et arrivée eaux grises à droite. Je dois voir à l'usage ce que ça va donner car je viens de la refaire mais cela semble bien.

Chez moi, ce genre de chambre PVC a été installée:

Elle est orientée de manière à diriger les flux vers la chambre suivante et il y a des percements pour tout ce qui y arrive. Si vous comptez faire une nouvelle chambre, ça peut vous servir.

Wark a dit:

Chez moi, ce genre de chambre PVC a été installée:

Elle est orientée de manière à diriger les flux vers la chambre suivante et il y a des percements pour tout ce qui y arrive. Si vous comptez faire une nouvelle chambre, ça peut vous servir.

Cliquez pour agrandir...

À voir comment il est possible de faire la jonction avec le tuyau de grès existant car les diamètres ne correspondent pas au PVC orange utilisé aujourd’hui. Il faudra à mon avis chipoter

On peut boucher et carotter dans ces chambres, ensuite on imperméabilise autour

la solution en mauve et rouge avec en entree de chambre hsp un coude a 45 degres ou 3 a 15 degres dans le sens du flux

BernardBrico a dit:

la solution en mauve et rouge avec en entree de chambre hsp un coude a 45 degres ou 3 a 15 degres dans le sens du flux

Cliquez pour agrandir...

Idem, et on pourrait ajouter d'augmenter le diamètre terminal de ces coudes, pour avoir un accès plus aisé en cas de colmatage.

Merci à tous pour votre aide!
J'ai installé une chambre de visite en beton en gardant le fond du tuyau existant en gres pour les évacuations en amont. Il ne me reste qu'à raccorder la nouvelle evacuation sur la chambre de visite et j'en comprend sur base de vos retour que l'angle a 90° c'est OK (tant que je ne dirige pas les eaux usées dans la mauvaise direction dans la chambre de visite!

Salut ,
Chambre de visite béton , rien de plus simple , comme indiqué plus haut , le mieux est le tuyaux dans le fond qui fait toboggans ( comme sur la photo).
Ensuite tu fait arriver tout tes tuyaux dedans en respectant tes pentes et en t assurant que le tuyaux d arrivée soit au moins quelques cm au dessus du fond de la chambre.Tu peux aussi faire en sorte que le flux soit dirigé vers le bas mais je pense que ce n est pas obligatoire .
Que tu arrives de n importe quelle direction dans la chambre de visite n à pas d importance , tout part dans le fond .
Le plus important c est que rien ne reste dans le fond pour les odeurs ( bien chanfreiner les côtés du tuyaux du fond avec du mortier pour que rien ne reste .

Pour les 90• , il faut éviter quand tu raccordes des tuyaux entres eux .
Dans ce cas mettre un y avec des 45 pour que le flux soit dirigé dans le sens de la pente. ( toboggan).
Si tu te raccordes à un tuyaux avec juste une trappe de visite dans ce cas il faut aussi respecter cette règle
