Bonjour,
je dois rénover mon tableau électrique pour être à jour au niveau du RGIE, et surtout, afin de pouvoir acceuillir des PV d'ici quelques mois en toute sécurité.

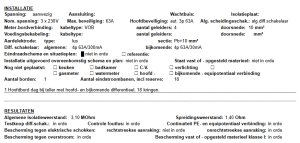

J'avais fais venir un électricien lors de l'achat de la maison pour la mise en conformité obligatoire. Il a manqué à certains points qui ont été signalé par le contrôleur, en voici quelques uns:
Voici mon tableau:
je dois rénover mon tableau électrique pour être à jour au niveau du RGIE, et surtout, afin de pouvoir acceuillir des PV d'ici quelques mois en toute sécurité.
J'avais fais venir un électricien lors de l'achat de la maison pour la mise en conformité obligatoire. Il a manqué à certains points qui ont été signalé par le contrôleur, en voici quelques uns:
- si section de 10mm² --> 63A.
- max 2 fils par bornier, et non pas souple & massif ensemble.
- remplacer tout ancien disjoncteur par classe 3.

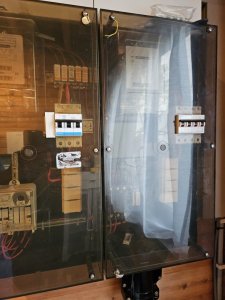

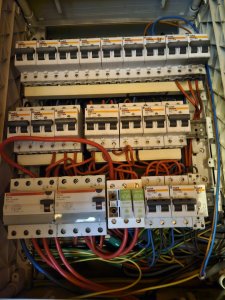

Voici mon tableau:
- Installation 3x230v, datant de 1988.
- Différentiel compteur = 63A (du aux anciens chauffage électrique).

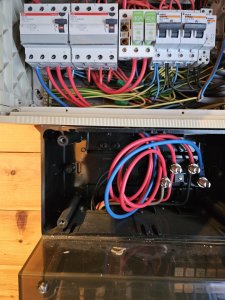

- 4 fils de section 10mm² partent du compteur vers le différentiel 300mA 63A. Un de ces 4 fils, le bleu, est relié avant ce différentiel à un bornier métalique, rien d'autre.

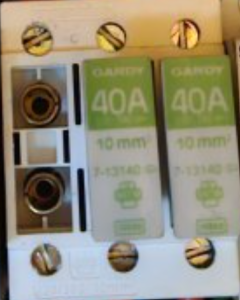

- Du 300mA, partent 3 fils 10mm² vers un vieu différentiel, 40A. Sur ce même différentiel sont branchés des plus petites section, 2,5mm².
- Je suppose que ces sections partent vers les rails à broches du dessus, pontées donc sur un des disjoncteurs.
- Le différentiel 40A est branché via des sections 2,5mm², à un différentiel 63A 30mA sur lequel viennent se brancher 2 disjoncteurs (sdb,machine à laver).
- Le différentiel 63A 300mA via bouton TEST: toute l'installation est déconnecté.
- Le différentiel 63A 30mA via bouton TEST: tous disjoncteurs (sdb/machine à laver) sont correctement déconnectés. Le reste de l'installation fonctionne encore.
- Est-ce que le fil bleu qui arrive au diférentiel 300mA sert de neutre ? Malgré qu'il ne soit pas connecté au N de ce même différentiel, je suppose que c'est pour activer la fonction TEST?
- D'après mes recherches sur le forum, seuls les élements dits "humides" devraient être branchés sur le 30mA. Or... je vois que mon 40A y est aussi branché...(je comprends que cela n'est pas propre au règlement RGIE) mais je n'ai pas eu de remarque à ce niveau là de la part du contrôleur. Ou alors je n'ai pas compris... est-ce pour une autre raison particulière ? Il me semble avoir lu ceci: https://www.bricozone.be/t/toute-li...sur-un-differentiel-30ma.104922/#post-1263410
- Le fait que mon 40A est branché au 30mA et 300mA m'assure-t'il une certaine protection au cas-où un de mes disjoncteurs, où sont branchés des prises extérieurs, aient une fuite? Voyez-vous une autre logique?
- Pour repartir du 63A 300mA vers 40A, puis-je utiliser des sections de 6mm², malgré que du 10mm² arrive du compteur ? Ou bien remplacer le 40A par un 63A et garder des sections de 10mm²?
- Je dois remplacer ce différentiel 40A par un nouveau.
- Est-ce que j'ai actuellement un 40A 300mA ou 30mA ?? Je suppose qu'il supporte les deux (veuillez execusez le sens un peu perdu de ma question)?
- Dois-je acheter un 40A 300mA? Mais si j'ai bien compris...il ne peut y en avoir qu'un... ?
- Je peux/dois utiliser un 4P au lieu d'un 3P?
- Je compte utiliser des peignes à fourches (ou broches?) pour connecter mes disjoncteurs. Donc peigne triphasé L1-L2-L3. Je n'ai pas vraiment compris le but d'alterner les disjoncteurs / différentiels sur L1-L2-L3 si ce n'est que pour répartir les 230V aux dijoncteurs/différentiels, correct?
- Dès lors, je démarre mon peigne à partir du 40A, ou 63A 30mA?
- La section des broches importe peu? Je veux dire, si je prend un peigne à broches section 10mm², cela veut dire qu'il supporte la tension jusqu'à 63A?
- Je dois nécessairement faire un pontage à partir du haut d'un des deux différentiels vers les lignes suppérieur des mes disjoncteurs, correct?
- Dès lors, je démarre mon peigne à partir du 40A, ou 63A 30mA?
- J'ai lu hier qu'il y avait une nouvelle version RGIE 202306. Avec des dérogations pour des installations anciennes. Mais vu que j'ai déjà fait intervenir un contrôleur l'année passée (oui j'ai pris du temps avant de m'y metter...), suis-je encore dans ces dérogations?
