Ballon ECS monté à l'envers ?

Bonjour,

en étudiant la possibilité d'ajouter un ballon électrique (en série) sur le circuit existant, il me semble avoir remarqué que l'installation actuelle, qui date sans doute d'il y a plus de 15 ans, est bizarre, avec le ballon de 160L accroché au mur mais ... monté à l'envers !?!

Explications (photos ci-dessous):
- C'est un ballon ACV Smart 160 version purement "thermique", branché sur la citerne gaz
- En cherchant sur le site ACV je retrouve trace du modèle (version 2025 --> similaire mais pas tout à fait identique...)

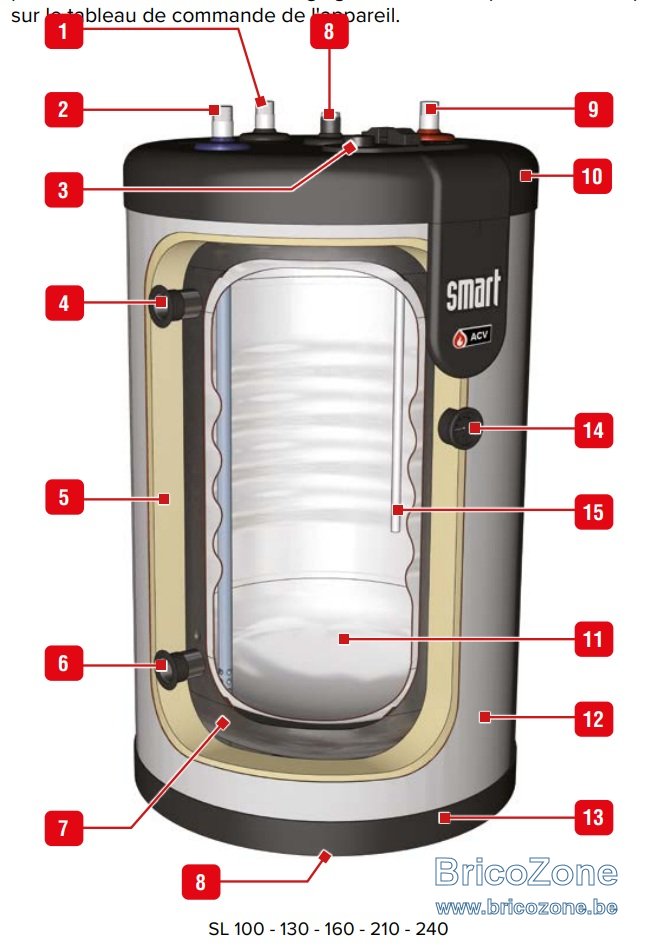

- Sur le schéma du ballon, selon la documentation ACV, on voit clairement les entrées/sorties chaudière sur le côté et ECS sur le dessus
- On voit également sur le dessus la vanne de purge et quelques autres connexions (y compris pour la résistance si option "SLEW" --> chaudière + électricité)

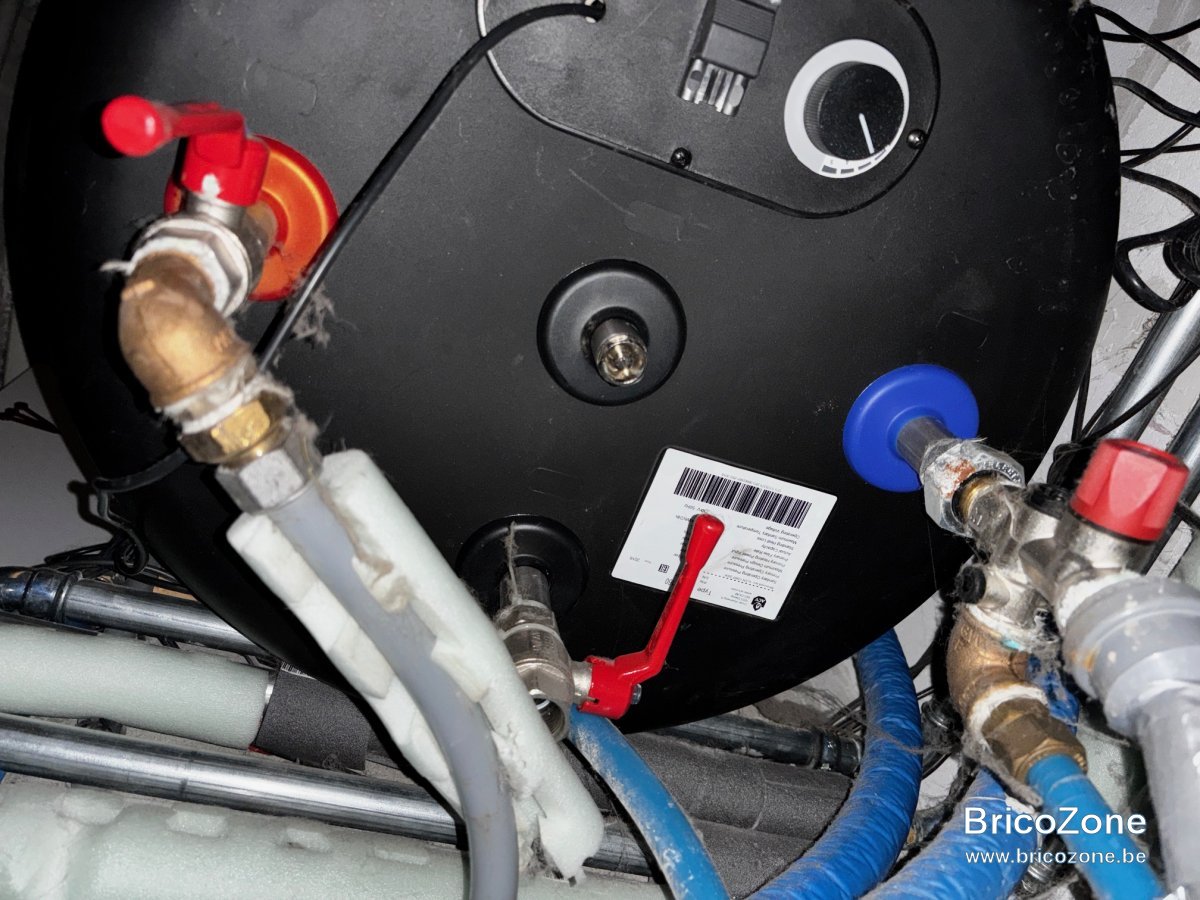

- Sur mon installation on voit bien tout cela mais sur le DESSOUS ! Ce qui me fait tiquer le plus c'est la vanne de purge ... en dessous !

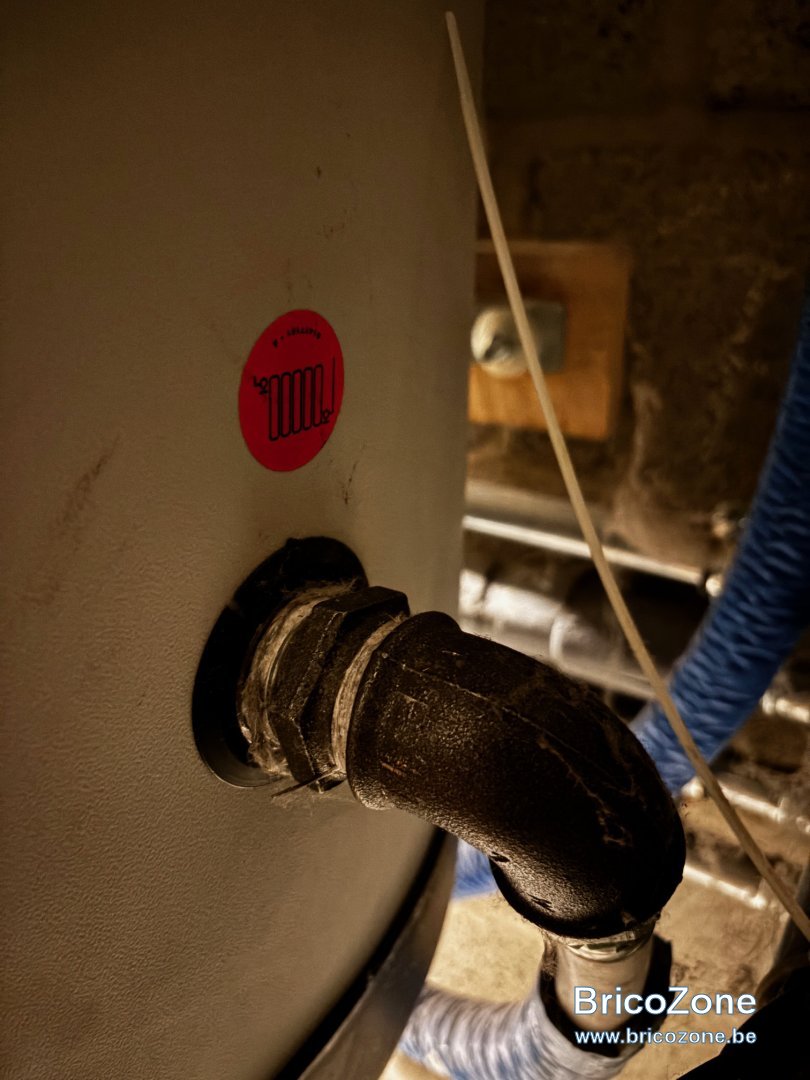

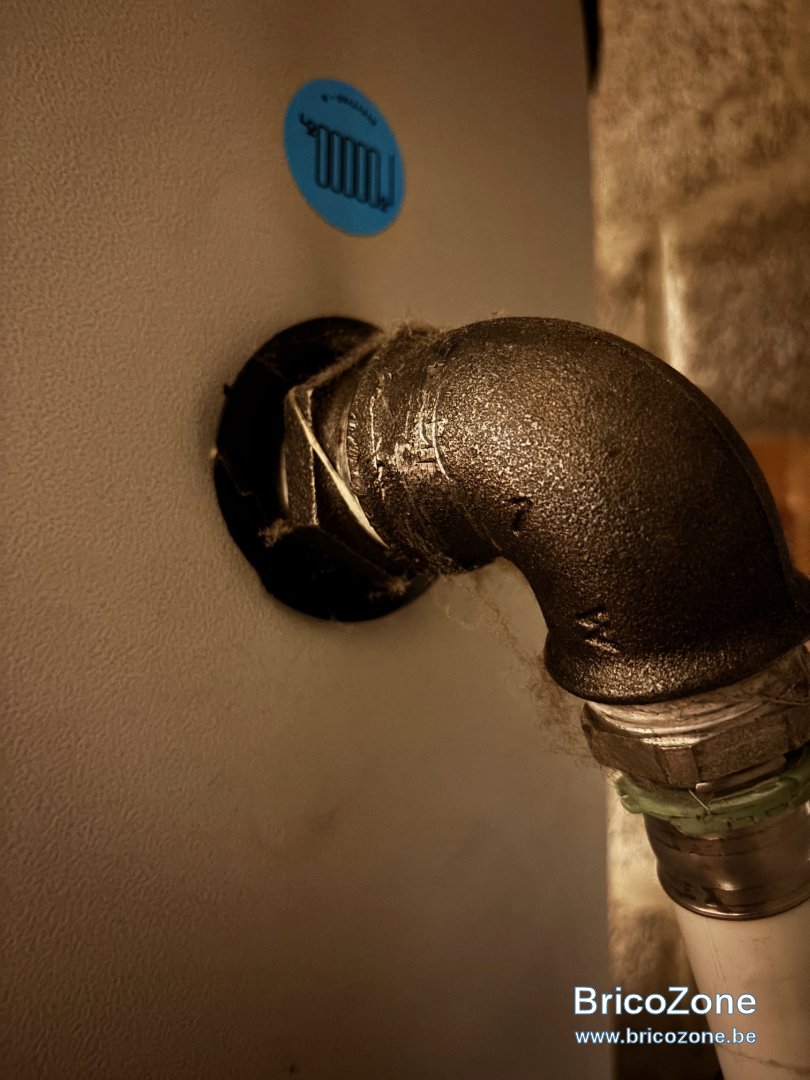

- Aussi, sur le côté, on voit les entrées/sorties chaudière mais avec le rouge (chaud?) en dessous et le bleu (froid?) au dessus
- Par contre la plaque avec le logo ACV est dans le bon sens...

Est-il possible que tout cela ait été monté à l'envers ?

Si oui, cela pénalise-t-il le bon fonctionnement, et donc je devrais demander à mon chauffagiste de rectifier tout cela ?

D'avance merci à vous pour vos bons conseils !

Salut ! Dommage que tu n'aies pas simplement donné une photo du ballon prise à 1 ou 2 m de distance pour bien nous montrer que le ballon a été placé " tête bèche ", càd avec tous les embouts sanitaires et purgeur/ enveloppe situées " vers le sol ". On " devine " que c'est le cas.

Plusieurs nuances à souligner quand même dans ce cas de figure :

-1) comme il s'agit d'un ballon " tank in tank ", i.e. d'un ballon sanitaire ( en INOX, ici ) qui est renfermé dans un second ballon d'eau de chauffage, que le flux d'eau primaire de la chaudière rentre par le bas plutôt que par le haut ne devrait pas perturber la sensation de confort en ECS aux points de puisage, même si lorsque l'on part d'un ballon complètement froid, il y aura un retard à obtenir un petit peu d'eau chaude au début de la charge puisque c'est le fond très froid qui chauffera d'abord.
Mais disons que cela "devrait " être supportable. Surtout si on suit la consigne ACV qui renseigne un débit d'ECS on ne peut plus confortable que ce soit les "10 premières minutes " qu'un débit "à l'heure " dès lors que la charge/ballon se fait avec une eau primaire à 80°C.

2) bien sûr que le chauffagiste a placé ce ballon à l'envers - ce dont je doute fortement, en pensant plutôt que ce ballon a été placé à la place d'un autre dont l'entrée /sortie EF~EC étaient dirigées vers le bas et qu'il a joué la facilité à ce niveau.
S'il l'a fait, il doit évidemment avoir alors inversé l'EF et l'EC pour que cette dernière soit puisée " dans le dessus " du ballon ainsi posé ; si tel n'était pas le cas, tu n'aurais pas d'eau chaude aux robinets et tu aurais déjà juré depuis longtemps ! Hum !

-3) normalement, ACV prévoit souvent un purgeur sur les deux " bases " de ses ballons ; si le tient n'a pas de purgeur sur le dessus, c'est très mauvais signe pour sa longévité mais aussi pour le confort en EC qui ne respectera pas les chiffres de débits annoncés par le fabricant.

Depuis son placement, il doit en effet exister une poche d'air parasite entre les 2 enveloppes de ces 2 ballons qui , non seulement va freiner l'échange calorifique entre eau primaire et ECS mais ava aussi favoriser l'oxydation de la paroi acier ( non inox) de l'enveloppe extérieure qui à long terme ne tiendra plus et percera éventuellement.

-4) Si ACV a bien prévu un purgeur " eau primaire " sur les 2 "bases hautes et basses " de son ballon, et que l'installateur a bien interverti les colorrettes rouges et bleues marquant bien l'inversion du raccordement EC/EF, ET que la charge primaire se fait bien par le raccord latéral primaire haut ( de couleur bleue si l'étiquette n'a pas été inversée, on pourra dire que ce ballon doit fonctionner normalement vu aussi que la plonge de l'aquastat rentre pratiquement jusqu'à mi-hauteur du ballon.

-5) une nuance cependant dont l'occurrence sera peu probable dans ton cas : ce ballon SL fait peut-être encore partie des premiers que ACV avait encore prévu pour être réchauffé via une résistance chauffante électrique que l'on peut ( ou pouvait ) placer dans le circuit primaire . Si c'est encore le cas, il n'y cependant qu'un seul endroit prévu pour introduite cette résistance, càd au bas du ballon positionné uniquement alors avec tous les raccordements placés" vers le haut " tout normalement ".
Si ce raccordement d'une résistance électrique devait encore être possible chez toi, il doit alors se situé sur le haut du ballon ; dès lors, tu comprendrais rapidement que pratiquement, non seulement, seul le haut du ballon d'ECS chaufferait mais aussi que cette résistance ne tiendrait pas longtemps vu qu'elle ne serait coupée que rarement par l'aquastat trop lentement influencé par les calories délivrées trop haut !!!

Donc, tu oublies cette option" mixte " si elle t'était encore offerte. Tu perdrais ton fric !

[En résumé[/u]:

-a) si purgeur/circuit primaire présent sur le "haut" actuel du ballon et bonne inversion In/Out EF/EC , tu laisses comme cela en retournant éventuellement le sens de poussée du circulateur de charge si elle devait se faire actuellement par le "bas" du ballon. MAIS... uniquement si tu ressens un vrai inconfort débit ECS /heure en puisage vraiment continu. Amha ( = à mon humble avis) peu perceptible si on ne le fait pas remarquer !!!

-b) tu oublies l'option électrique "ajoutée " si "ajoutable ".

-c) si inconfort vraiment perçu ( malgré la charge /ballon à 80°C comme avancée par AVC évidemment ) et absence du "second purgeur " sur le dessus, tu peux (faire) retourner ce ballon et ramener tous les raccordement sanitaire et purgeur "au-dessus " .

Tu sais tout ! Tu agiras ou non en toute connaissance de cause des tenants et aboutissants.
Sans panique !!! Ciao.

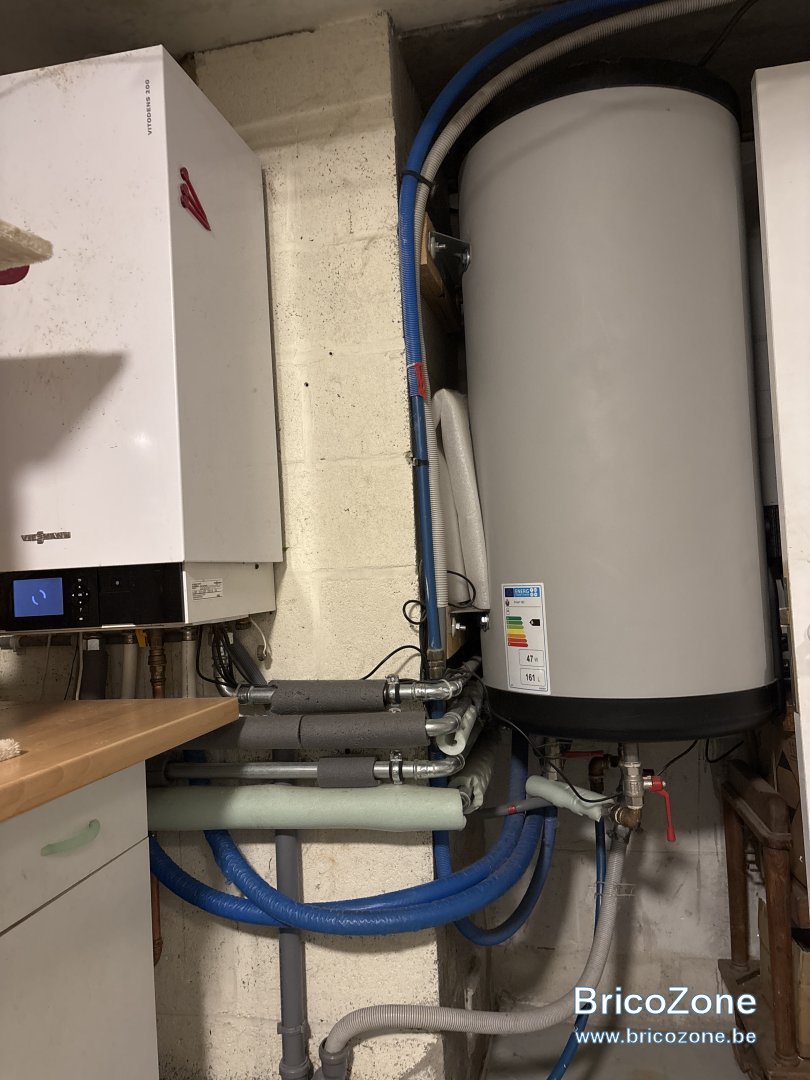

Voici la photo prise avec un peu de distance (chaudière à gauche)

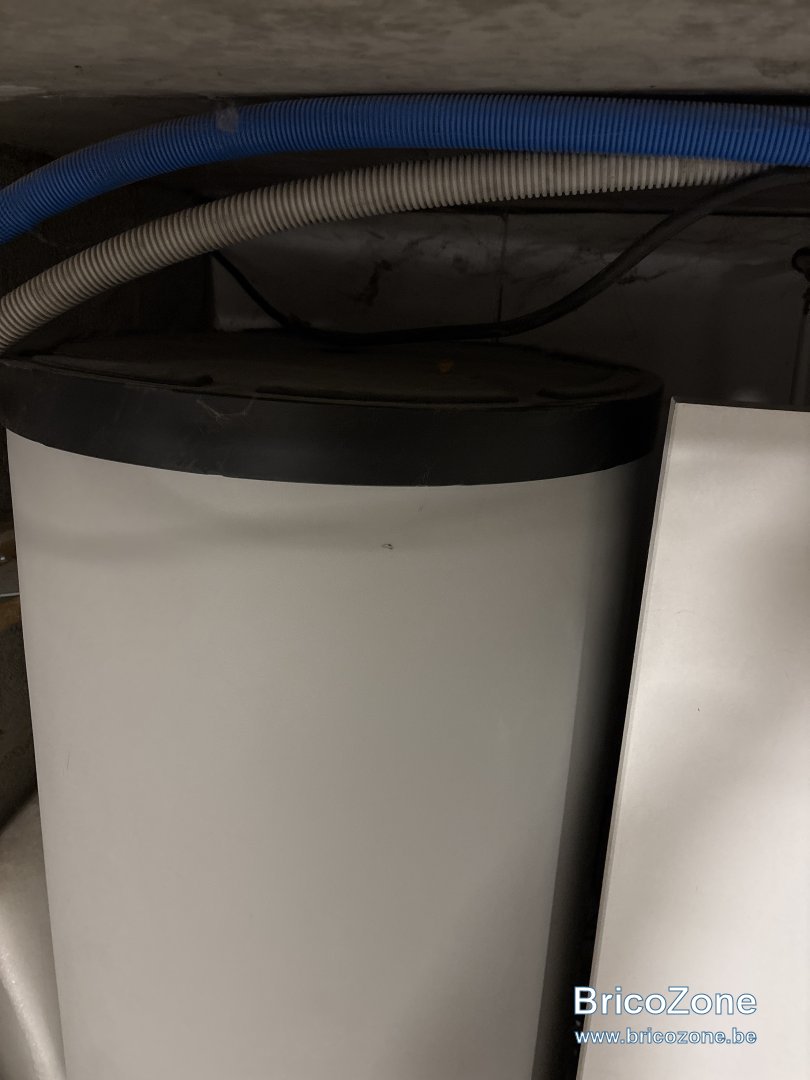

la deuxième photo montre le dessus du ballon, qui semble n’offrir aucune connexion.

Une idée de comment je peux déterminer si le circuit chaudière est bien raccordé (entrée/sortie) ? Je vois bien les deux tuyaux aller et venir de la chaudière, mais rien n’indique lequel est le « chaud »… Je peux voir que le circuit ECS de la chaudière (Viessmann Vitodens 200W) a sa connexion de gauche qui arrive dans le ballon sur le haut et la connexion de droite sur le bas du ballon.



Merci !

Autre info: j’ai bien trouvé une vanne de purge sur le dessus (renfoncement au centre); du coup je viens de purger et il y avait de l’air !

Deja merci pour cette info qui va sans doute aider à maintenir le tout en bon état quelques années de plus

Salut ! Merci pour les photos plus parlantes !

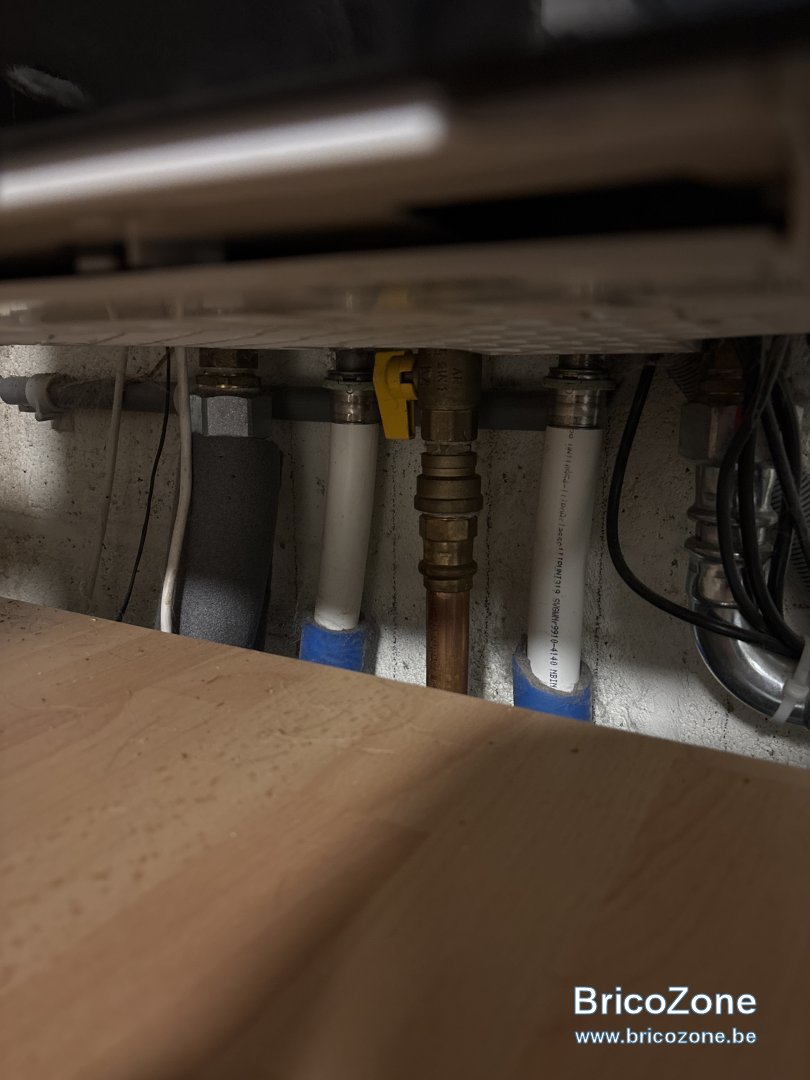

Pour voir s'il y a un purgeur " sous plafond ", faut vraiment aller un mettre la main quitte à soulever l'isolant thermique.
S'il n'y en a pas, le "pro" prévoit alors d'office le placement d'un Té muni d'un purgeur sur le tuyau de charge latéral haut du ballon . CQFD ! Ciao.
