Bentel Absoluta 16 - Problème détecteurs de fumée & lecteur de badge

Bonsoir à tous,

Après avoir installé entièrement ma centrale d'alarme Bentel Absoluta 16 (v3.6), j'aurais quelques questions pour lesquelles malgré mes nombreux essais/lectures, je ne parviens pas à trouver la solution. Tout conseil sera le bienvenu.

1. Détecteurs de fumée:

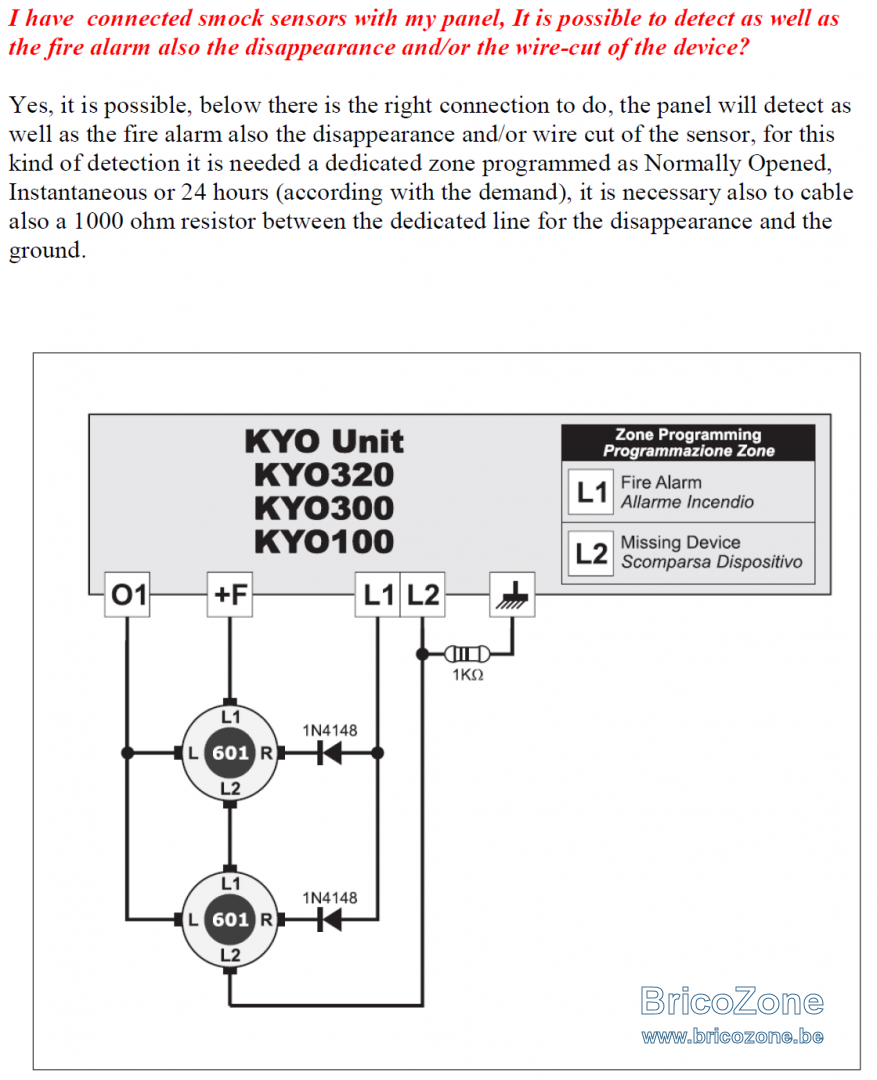

J'ai installé 11 détecteurs de fumée 601P avec leurs bases suivant le schéma en pièce jointe pour être notifié en cas d'incendie et de défaut. Si je reçois bien un SMS de défaut dans le cas où je débranche un détecteurs, je ne trouve pas le moyen de tester le détecteur en lui-même pour la détection d'incendie comme recommandé par le fabricant. Pour info, j'ai paramétré L1 et L2 en incendie (NO - 24h). O1 est une sortie à collecteur ouvert programmé en mode monostable, NO et Time ON = 20sec comme recommandé dans le manuel d'installation ABSOLUTA.
J'ai bien testé en brûlant un papier en dessous, mais sans réaction. Pourriez-vous me dire comment on doit les tester ? Aussi, ma configuration est-elle bonne ?

2. Lecteur de badge

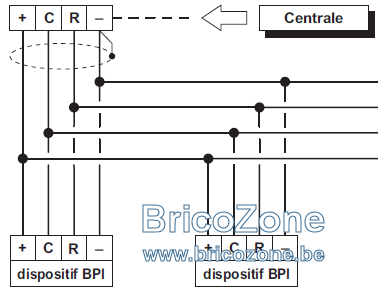

J'ai installé un lecteur de badge à l'extérieur pour armer/désarmer les zones avant d'entrer dans le bâtiment. Je l'ai raccordé sur le bus, comme je l'ai fait pour le clavier intérieur et la carte d'extension d'E/S (voir schéma raccordement BPI joint). Si le clavier et la carte fonctionnent parfaitement, je ne parviens pas à détecter le lecteur de carte. Malgré plusieurs tentatives de détection via le clavier ou reset alarme, je ne trouve jamais que le clavier et un seul lecteur (celui intégré dans le clavier). J'ai vérifié l'alimentation du lecteur (13.8V), ainsi que la continuité sur les 2 fils de communication. J'ai également changé l'adressage du lecteur. Aucun résultat. J'ai donc pensé à un défaut du lecteur et l'ai renvoyé au fabriquant qui me l'a échangé. Lorsque j'ai reçu le nouveau et je l'ai raccordé, même résultat. Il n'est pas détecté par la centrale.
Quelqu'un a déjà eu ce problème ? auriez-vous des pistes pour trouver d'où vient la panne ?

Merci d'avance pour votre aide,

TSF

Bonjour, quelqu'un pourrait-il m'aider au sujet des détecteurs incendie ?
Je ne suis pas sûr qu'ils sont bien câblés et fonctionnent, et c'est pas rassurant...

Merci d'avance pour votre aide

Bonjour,
Mon technicien alarme utilise une bombe en spray pour le test.
Vous pouvez faire une recherche Google, vous trouverez facilement.
Bonne journée.

Merci pour l'information. J'ai trouvé

Bonjour à tous,

J'ai testé les détecteurs avec le spray. Et je suis maintenant certain que les détecteurs ne sont pas bien raccordés ou programmés.

Du coup, je ne suis vraiment pas rassuré de savoir qu'en cas d'incendie je ne serai pas averti.

Quelqu'un pourrait-il m'aider à trouver ce que j'ai mal fait ? Je remets ici la façon dont j'ai branché les détecteurs. une image du schématique est aussi dans le premier message
J'ai installé 11 détecteurs de fumée 601P avec leurs bases suivant le schéma en pièce jointe pour être notifié en cas d'incendie et de défaut. Si je reçois bien un SMS de défaut dans le cas où je débranche un détecteurs, je ne trouve pas le moyen de tester le détecteur en lui-même pour la détection d'incendie comme recommandé par le fabricant. Pour info, j'ai paramétré L1 et L2 en incendie (NO - 24h). O1 est une sortie à collecteur ouvert programmé en mode monostable, NO et Time ON = 20sec comme recommandé dans le manuel d'installation ABSOLUTA.

Je précise que j'ai branché les L (voir image) sur O1 et pas sur la masse à côté de O1

Bonne soirée,

TSF

Bonjour à tous,
J'ai trouvé d'où venait le problème. Ma sortie programmable O1 était programmée en NO et non en NC, du coup, les détecteurs n'étaient pas alimentés.
En revanche, je ne parviens pas trouver le bon programme pour arrêter l'alarme. C'est-à-dire que lorsque l'alarme retentit suite aux détecteurs incendie, lorsque j'entre mon code, clique sur OFF et approuve l'arrêt de l'alarme, il reset aussi les détecteurs et ca recommencer à sonner 20 sec plus tard. Pour info, j'ai programmé le reset de l'alarme mais pas le "stop area"

Quelqu'un sait-il comment faire pour arrêter la sirène mais ne pas reseter les détecteurs de fumée ?

TSF
