Besoin d'avis pour la remise à niveau de mon réseau

Bonjour,
j'espere que mes explications seront assez clair car je suis novice (j'ai certainement fait des erreurs)
J'aimerais refaire toute mon installation réseau à la maison, j'ai assez bien de matériel mais il est disposé un peu partout dans la maison, je voudrais bien centralisé le tout dans ma buanderie dans une armoire réseau(surement que que je ferais moi même car je n'ai pas la place pour placer une armoire standard 19")

L'arrivé du câble Proximus se trouve dans la buanderie, je repars dans la chape au salon sur une prise(la bbox était la avant) maintenant que la bbox a changé de place, je repars dans le vide ventilé de cette prise au nouvel endroit (déjà là, je pense que ca serait mieux de partir directement de la buanderie à l'endroit ou se trouve la bbox maintenant)

Sur la Bbox j'ai coupé le wifi et j'ai ajouter un routeur tplink archer C80, j'ai des prises CPL devolo magic wifi/ehernet 1 et 2 (une dans l'autre coin du salon, 1 dans chaque chambre et 1 dans le garage

Comme matériel j'ai :
-Tplink Archer C80
- 4 Devolo magie wifi/ethernet
- 1 time capsule 3To
-1 Airport Time Capsule 2To
-1 My Cloud Home 3To
- 1 Synology DS220+
- 1 passerelle Ikea
- 1 passerelle Philips Hue
- 2 Raspberry pi 1 jeedom et 1 antenne Bluetooth
- 1 switch Ethernet TPlink 8 ports
- 1 onduleur Eaton 3s 750
- 9 caméras (wifi) 1 Sonette (Wifi)

Alors j'aimerais mettre la Bbox dans la buanderie au plus prés de l'arrivé du câble proximus(je sais pas si ca améliorera la connexion????? )
Partir de la buanderie avec des câbles par le vide ventilé pour arrivé dans le salon à 4 endroit différents

Dans l'armoire
- ajouter un switch tplink 24 port
- un panneau de brassage 24 ports
- time capsule 3To
- Airport Time Capsule 2To
- My Cloud Home 3To
- Synology DS220+
- passerelle Ikea
- passerelle Philips Hue
- onduleur Eaton 3s 750
- Archer c80?????
- Deco X50????

J'aimerais bien remplacer mes Devolo par des Tplink Deco X50 pour avoir un meilleur wifi.
Puis je me passer du archer c80 en branchant un deco directement sur la Bbox mais est ce que le X50 me permet d'avoir les mêmes réglages que le Archer c80?( redirection de ports, les ip statique) Ou alors je dois brancher le Archer c80 sur le Bbox et le deco sur le Archer (et couper le wifi de la Bbox et Archer)

J'espere que c'est clair pour vous car pour moi c'est le bord** dans ma tête
Merci pour votre aide

OMG ! Moi, je ne crois que ce que je vois !!! Même dans le domaine électrique!!!! Il manque des photos et un plan pour visualiser tout cela .

Mais d'emblée, à te lire, je me pose une première question : ne devrais-tu pas plutôt prévoir de tirer un tube/goulotte entre le boîtier Proximus, qui sera bientôt changé et converti à la fibre optique - si déjà pas fait dans ton quartier - afin de tirer cette fibre jusqu'à un point plus centralisé dans ta maison que le garage ?
Cela te permettrait de desservir tout ce qui concerne la connectique ''multimédia, Hifi, Informatique, téléphonie , relais wifi, etc " de ton habitation .
La longueur totale des câbles individuels tirés en toile d'araignée entre toutes les pièces de vie de la maison serait bien moins grande .

Tout y serait relié :Salon, SàM, Cuisine , oui cuisine, Chambres, Salle de jeux/tv enfants, bureau, etc ... qui dans un futur proche auront toutes des appareils " connectés" auxquels on ne pense pas toujours lorsque l'on élabore des plans:!

Je pense ici surtout à un réseau de câble éthernet en RJ45 de dernière mouture - la Cat 8, par exemple - qui autorisera une plus grande vitesse d'interactivité ..surtout indiquée ou perçue lorsque l'on parle de jeux entre ordinateurs ou en ligne, mais aussi dans la qualité des images télévisuelles (futures) échangées, etc etc.....

On trouve ce type de câble éthernet RJ45 Cat 8 à un prix très abordable en fouinant bien : il sera évidemment "blindé" brin par brin pour en retirer le maximum pendant au moins 20 ans, si installation bien réalisée et pas blessée entretemps !!!
Tout un programme.
Surtout ne pas lésiner sur la qualité du câble et sur le soin apporté à son installation et à ses raccordements fiches/prises. On te suit car la question est intéressante qui mérite plus de détails de ta part - photo, schéma, etc etc....pour obtenir plus de réaction "à propos " indiquées à ton cas de figure précis ! Merci d'avance . Ciaooo !

A minima peut etre faire du 10Gb dans ta baie et en interne au vu des nas et autres
Pas besoin de bcp de cable en longueur donc meme un bon cable cuivre suffit sur ces distances
Pour les lignes “externes” a voir pour le cablage

Pour la fibre optique euhhh je suis a la campagne, ce n'est pas près d'arrivé , je suis à 730 mètre de la boite de connexion je sais que je ne saurais pas améliorer de beaucoup, mais c'est surtout pour refaire proprement
C'est vrai que dis comme cela c'est pas facile a comprendre, j'ai essayé de faire un schéma, je suis pas un pro mais voila comment est disposé ma maison(j'ai oublié la porte d'entrée dans le hall en bas)

Si je place le boitier proximus dans le salon je ne serais que passer 2 câbles maximum(quand on a construit, j'avais placé des gaines et boitiesr vide pour sortir avec les câble HP du home cinéma), dans la buanderie je serais partir avec plusieurs câbles et en amener 2 au mur Salon( haut milieu),un coin bas gauche salon, un milieu bas salon et 2 coin droit bureau
J'ai prévu de prendre ce câble pour passer dans le vide ventilé
https://www.amazon.fr/gp/product/B07ZVLDCYX/ref=ox_sc_act_image_4?smid=A326X3AG3XUTK4&psc=1

Salut ! Attention à apporter lors de choix du câble : le câble que tu nous montres est prévu pour un raccordement/ barrettes- fiches LSA et non pour être serti dans les traditionnelles fiches/prises RJ45 !! Me trompe-je ? Bien lire la nomenclature du produit avant d'entamer la dépense.
Les accessoires LSA <-> RJ45 ne coûtent-ils pas plus cher ? Quid du degré de facilité à les raccorder entre les 2 techniques ? Outillage spécialisé dans les deux cas. Votre recommandation serait ...?... Merci !
Si le vide sanitaire sous plancher salon est vraiment accessible sans avoir à jouer la taupe et qu'il n'y a pas risque d'humidité, pourquoi ne pas placer la centrale sous le salon en n'ayant à tirer qu'un seul long câble depuis le boîtier Proximus souvent placé d'office en entre de maison/ garage. Si nécessaire, pratiquer l'un ou l'autre forage dans la chape et hourdis/sol avec une bonne machine moderne n'est plus un obstacle difficile à franchir. Simple suggestion, sans plus ! Il traînerait bien moins de câbles dans les pieds au salon !! Hum !
Ciao.
ps: effectivement, du câble ethernet Cat7 reste nettement plus abordable que le Cat8. Faut bien fouiner !!!

Tchotto a dit:

Salut ! Attention à apporter lors de choix du câble : le câble que tu nous montres est prévu pour un raccordement/ barrettes- fiches LSA et non pour être serti dans les traditionnelles fiches/prises RJ45 !! Me trompe-je ?

Cliquez pour agrandir...

Salut,
Effectivement, tu te trompes
Ce câble rigide peut très bien être raccordé dans une prise femelle classique

Concernant le wifi avec les x50 : ça dépend de ton réglage actuel : le c80 est en mode AP ou routeur ? (Grosso modo c’est lui qui gère le DHCP pour c est la Bbox?). Si c’est en mode ap les réglages resteront dans la bbox

Pour le câble oui je sais c est prévu de le mettre sur un bandeau 24prises ou je connecte un connecteur keystone(pas priserj45.) Et le câble arrivera sur des double prise et de la je branche un câble normal vers mes appareils
Pour le vide ventilé. Il est assez grand(plus de 1m) et il n y a pas d humidité(j y stock des affaires )
J ai déjà des trous dans les hourdis, ça me permettait de passer les câbles HP du home cinéma

Le archer c80 est en mode routeur c est lui qui gère le DHCP

Pour ce qui est du câblage le mieux est d’avoir un câble par poste fixe (console de jeux , tv, pc de bureau, imprimante, décodeur Belgacom, home cinéma etc) mais c’est bien aussi d’en prévoir un à chaque étage au plafond pour pouvoir upgrader ton wifi. Il ne faut pas forcément du 10gb pour chaque périphérique mais c’est bien pour relier les switch entre eux ou alors il faut un seul gros switch (poe pour plus de confort dans le futur au cas ou…)

Ça pour l étage ça va être juste, je pense pas que je serais en faire monter. Pour cela que j utilisais des cpl mais j aurais bien aimé les remplacer par des déco X50 mais si je dois garder la BBox brancher l'archer dessus et puis le déco sur le archer ça va faire beaucoup non ? Il me faut absolument que je garde l'interface tplink (ip statique, nat. )

Tu as trois choix : garder un c80 pour s’occuper du routage et mettre les x50 en mode AP.

ou copier coller la configuration des c80 et les mettre dans le x50 qui s’occupera du routage.

Le troisième : mettre la configuration dans la bbox et mettre les x50 en mode AP

Quelle serait la meilleure solution pour toi ? J ai ajouté l'archer car avec la BBox j'avais souvent des changements d ip malgré les réservations, du coup ça foirait avec jeedom. Depuis que je suis avec le tplink plus de soucis

Moi je mettrai tout sur les x50, l’interface est simple et ne devrait pas te poser trop de soucis. Maintenant tu ne risques rien si jamais t’arrive pas à configurer le routage tu les mets en AP et tu gardes ton ancien archer pour gérer ça en désactivant son wifi ça fonctionnera aussi

Ok ok. Maintenant que je pense a ça, j' ai vu des vidéos où ils utilisent les C50 mais la configuration se fait uniquement par GSM? J ai pas vu des gens utiliser un pc pour configurer

C’est un des défauts de la gamme déco la configuration se passe via le smartphone… en plus c’est via le cloud… et donc il faut un compte tp Link pour les activé. (En tout cas sur mes anciens m5). Entre temps je suis passé à ubiquiti.

Ça, j ai un compte tplink avec le archer
Je ne connais pas ubiquiti. J ai jamais eut de soucis avec le tplink et il est facile a configurer c est pour cela que je regardais pour les déco 50

Je vais essayer due résumer avec un schéma j 'espère que j'ai fait assez clairement

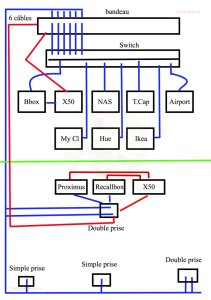

voici le raccordement en bleu, du bandeau je pars avec 6 câbles, qui partent vers les différentes prises, je couvre ainsi salon, bureau et salle a manger
Mais j'hésite, est il préférable de laisser le Deco a coté de Recalbox uniquement en wifi, ou alors du bandeau je tire un câble du switch à la prise double(en dessous de proximus,recallbox) qui sera libre pour une connexion future et un câble de Deco à Deco et je connecte en câble vers Proximus et Recalbox
J'espere que vous comprendrez,
Merci pour votre aide

Ici sur ton câblage c’est probablement la bbox qui s’occupera du routage (dhcp et des redirections des ports) Il faudra mettre les x50 en AP.

si tu veux que c’est l x50 qui fonctionne en routeur il faut le mettre entre la bbox et le switch. Il faut prévoir alors un câble qui va de la bbox vers le décodeur tv Proximus via la baie de brassage

Ok ok je prends bien note,je vais corriger mon schéma

Je viens de vérifier. Mon décodeur n est même pas branché à la bbox il est sur le archer C80 et cela fonctionne est ce normal?j'ai du faire comme cela quand on a changé de meuble tv, je pensais que je l avais brancher sur la BBox surtout quelle est juste à côté, je vais recâbler correctement entre le décodeur et BBox

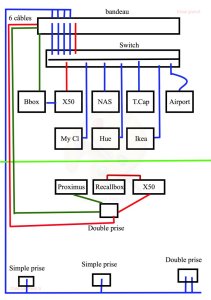

Bonjour, j'ai refais le schéma
J'espere que maintenant il sera correcte
