Boitier entre le compteur électrique et le tableau électrique domestique

B

Breein

• 17 Octobre 2024

• #1

Bonjour,
Toujours en vue de la visite d'un organisme de contrôle pour la mise en conformité de mon installation électrique, visite qui aura lieu la semaine prochaine:

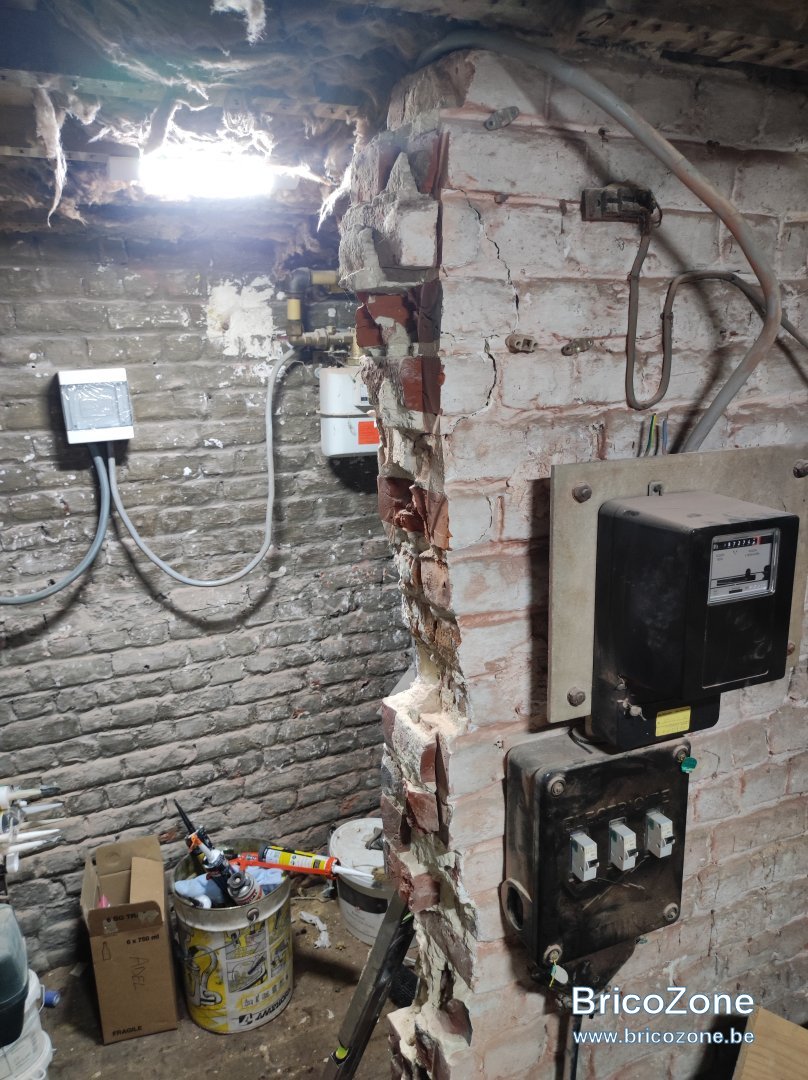

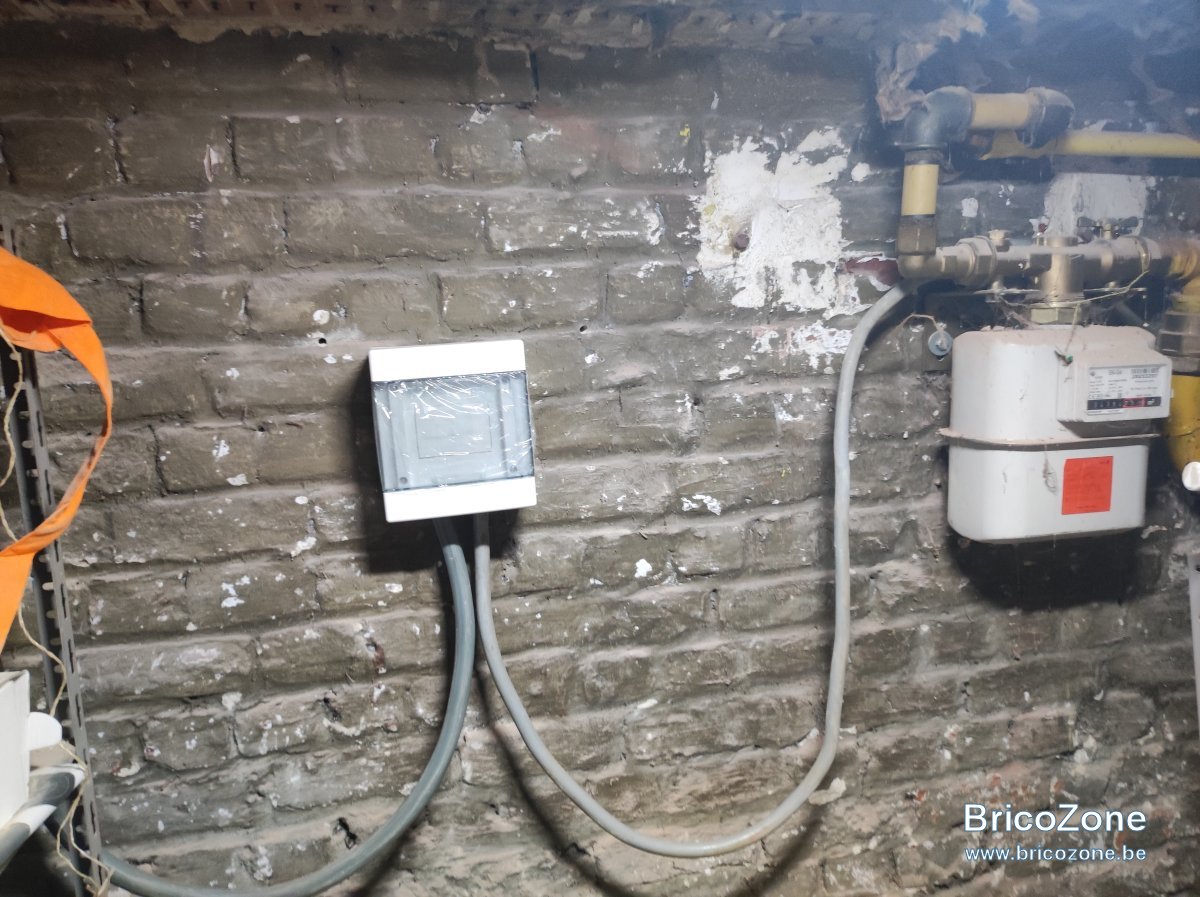

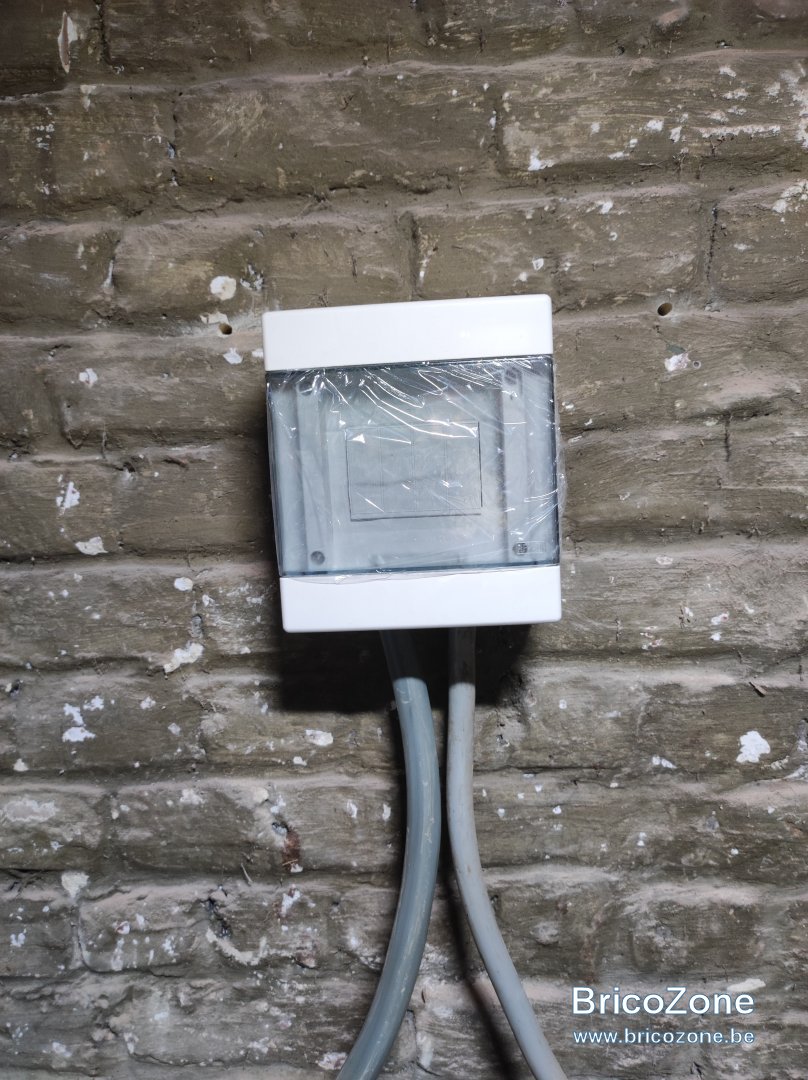

Est-ce que c'est autorisé d'avoir un boîtier entre le compteur électrique et mon tableau électrique général? Ce boîtier ne fait que relier deux longueur de câble.

Le câble original était trop court pour la nouvelle position du tableau électrique donc voici comment j'ai palié au problème.

Une fois que j'aurai l'attestation de conformité je ferai une demande pour le placement d'un nouveau compteur électrique a la place de ce boîtier.

Est-ce que avec ce boîtier "temporaire" ça passera pour la demande de conformité?



Wark

• 17 Octobre 2024

• #2

Mettez le 300mA de coupure générale dedans



twautele

• 17 Octobre 2024

• #3

Synergrid c1-107

8 CABLE DE LIAISON ENTRE L’EQUIPEMENT DE MESURE ET LE TABLEAU DIVISIONNAIRE PRINCIPAL DE L’URD

8.1 GÉNÉRALITÉS
L’URD prévoit un câble de longueur suffisante pour le raccorder à l’installation de mesure.
Il est interdit de prévoir plus d’un câble de liaison par compteur.

Le câble de liaison en dehors de l’équipement de mesure est aussi court que possible afin de limiter au maximum le risque de dégradation et de choc électrique par contact direct et indirect. Ce câble doit être d'un seul tenant.

L'utilisation de boîtes de jonction ou de dérivation est interdite, sauf si elles sont réalisées par le GRD pour le compte de l’URD. Le câble de liaison ne peut pas traverser d’autres équipements de mesure



twautele

• 17 Octobre 2024

• #4

Il faudra aussi mettre un disjoncteur dans ce boitier, d’autant que les disjoncteurs du GRD n’assurent pas la fonction de sectionneur.



narval

• 17 Octobre 2024

• #5

Si on met le diff 300mA générale dans ce coffret celui-ci assure le sectionnement, mais les câbles manquent de fixation.



B

Breein

• 17 Octobre 2024

• #6

twautele a dit:

L’URD prévoit un câble de longueur suffisante pour le raccorder à l’installation de mesure.
Il est interdit de prévoir plus d’un câble de liaison par compteur.

Cliquez pour agrandir...

C'est clair. Mais comment faire pour avoir de l'électricité en attendant le raccord au compteur (raccord qui doit être fait par le gestionnaire)?

D'ailleurs, si je suis bien renseigné je dois d'abord avoir la conformité de mon installation électrique avant de pouvoir faire une demande d'intervention sur mon compteur...



narval

• 17 Octobre 2024

• #7

Une question vous demandez un renforcement compteur ?
La longueur du câble entre le compteur et ce petit coffret me semble supérieur à 3 M ce qui est interdit.
Avez vous le projet de fermer par une porte le local ou ce trouve le petit coffret, si oui c'est interdit.



B

Breein

• 17 Octobre 2024

• #8

narval a dit:

Une question vous demandez un renforcement compteur ?
La longueur du câble entre le compteur et ce petit coffret me semble supérieur à 3 M ce qui est interdit.
Avez vous le projet de fermer par une porte le local ou ce trouve le petit coffret, si oui c'est interdit.

Cliquez pour agrandir...

Non, pour le moment je suis raccordé au compteur.

J'ai adapté toute l'installation électrique sauf le compteur et le câble qui existait entre le compteur et l'ancien tableau principal (car compteur et raccord du compteur au câble est scellé et je ne peux pas y toucher en tant qu'utilisateur).

Le tableau principal avant travaux se trouvait a la place du nouveau petit boîtier intermédiaire. Mon nouveau tableau général se trouve dans une autre pièce à 3m de ce petit boîtier intermédiaire.

Maintenant, si possible je souhaite être conforme avec ce que j'ai installé ou avec un minimum d'intervention supplémentaire.

Si je dois prévoir un câble d'un seul tenant entre le tableau principal et le compteur (sans passer par le boîtier), comme le prescrit le document synergrid auquel fait référence twautale, alors je serai obligé de prévoir un nouveau câble assez long, et donc je devrai également demander au GRD un nouveau raccordement de mon tableau principal au compteur ( car compteur scellé).



flashman

• 17 Octobre 2024

• #9

Vous mettez simplement un différentiel 300ma dans ce coffret, comme déjà dis... Dans ce cas, ce sera aux normes.

Et ne pas oublier de refixer les câbles au mur.



B

Breein

• 24 Octobre 2024

• #10

Merci, j'ai ajouté un differentiel 300mA dans le coffret. J'ai bien eu ma conformité. Merci pour vos conseils!
