Bonjour à tous,
Je suis en pleine rénovation électrique de ma maison.
Construite dans les années 60, sans doute pendant une pénurie de cuivre car les circuits originaux ont des fils de couleurs gris.
Je vais donc retirer des VOB à l'intérieur de certaines canalisations (tuyaux TAL) aux quelques endroits où je ne compte pas ouvrir les murs.
Cela concerne principalement des circuits d'éclairage.
A ce propos, laissez moi vous décrire comment l'allumage de ma cage d'escalier fonctionne :
Je n'ai représenté ici que les fils pertinents au fonctionnement de l'éclairage, il y a par exemple la phase qui est tirée entre Boite1 et Boite2 pour alimenter d'autres éclairages.
Par contre entre Int1 et Boite1 il n'y a actuellement que 3 fils.
Evidemment, je vais modifier l'existant et tirer la terre, et évidemment je compte en plus du minimum requis, tirer 5G entre le plus de points possibles, notamment entre Boite1 et Int1 afin de permettre certaines extensions futures.
Ma question porte quand aux bonnes pratiques concernant les navettes.
Actuellement, comme on le voit, les navettes vont de Int1 à Int2 en passant par 2 Boites.
C'est un peu tarabiscoté mais je ne compte pas changer ça.
Il n'y a actuellement pas de raccords de ces fils dans les boîtes, c-à-d que les fils arrivent d'un trou et partent dans l'autre.
C'est bien pratique car ça ne prend quasiment pas de place, surtout qu'à l'époque ils faisaient des raccords avec des capuchons de connexion (wire nuts).
Mes questions sont donc :
Mais je me remets à vos avis éclairés
D'avance merci !
Je suis en pleine rénovation électrique de ma maison.
Construite dans les années 60, sans doute pendant une pénurie de cuivre car les circuits originaux ont des fils de couleurs gris.
Je vais donc retirer des VOB à l'intérieur de certaines canalisations (tuyaux TAL) aux quelques endroits où je ne compte pas ouvrir les murs.
Cela concerne principalement des circuits d'éclairage.

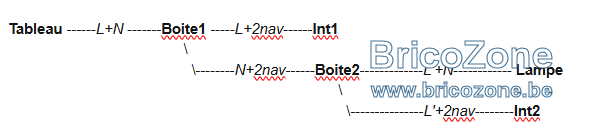

A ce propos, laissez moi vous décrire comment l'allumage de ma cage d'escalier fonctionne :
- Les fils partent de l'interrupteur de l'étage (Int1)
- Ils transitent par le plafond du garage (Boite1), où le courant est injecté.
- Puis par l'interrupteur de la cuisine (Boite2)
- Puis descendent à l'interrupteur du RDC (Int2)
- Puis la phase coupée remonte à l'interrupteur de la cuisine(Boite2)
- Enfin la phase coupée et le neutre vont à la lampe (Lampe).
Je n'ai représenté ici que les fils pertinents au fonctionnement de l'éclairage, il y a par exemple la phase qui est tirée entre Boite1 et Boite2 pour alimenter d'autres éclairages.
Par contre entre Int1 et Boite1 il n'y a actuellement que 3 fils.
Evidemment, je vais modifier l'existant et tirer la terre, et évidemment je compte en plus du minimum requis, tirer 5G entre le plus de points possibles, notamment entre Boite1 et Int1 afin de permettre certaines extensions futures.
Ma question porte quand aux bonnes pratiques concernant les navettes.
Actuellement, comme on le voit, les navettes vont de Int1 à Int2 en passant par 2 Boites.
C'est un peu tarabiscoté mais je ne compte pas changer ça.
Il n'y a actuellement pas de raccords de ces fils dans les boîtes, c-à-d que les fils arrivent d'un trou et partent dans l'autre.
C'est bien pratique car ça ne prend quasiment pas de place, surtout qu'à l'époque ils faisaient des raccords avec des capuchons de connexion (wire nuts).
Mes questions sont donc :
- Est-ce permis de faire ça ?
- Est-ce une mauvaise pratique, y-a t'il un désavantage à faire ça ?
Mais je me remets à vos avis éclairés
D'avance merci !
